带标签装饰的饮用塑料瓶结构设计

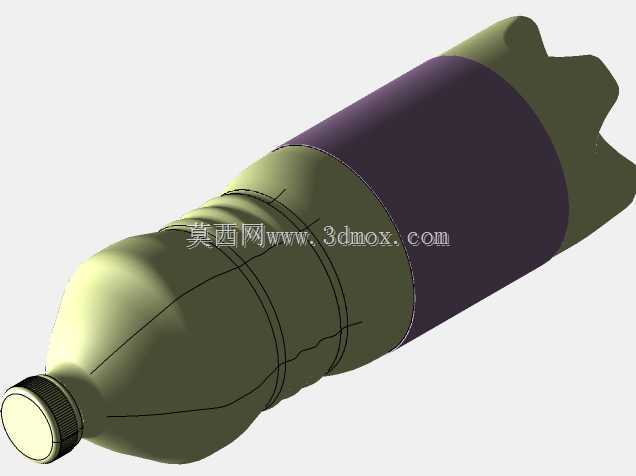

　　日常快消饮品的包装容器设计中，塑料瓶的三维结构搭建需要兼顾灌装生产适配、终端握持体验、内容物防护与品牌视觉呈现多重需求，这类曲面为主的薄壁零件建模，往往需要处理多段顺滑曲面衔接、壁厚均匀性控制、局部结构强度补强等实际工程问题。从实际应用场景来看，这类瓶装容器主要适配碳酸类饮品的自动化灌装生产线，需要匹配高速灌装机的卡瓶工位、旋盖头定位尺寸，同时要满足运输堆叠过程中的垂直载荷要求，以及消费者日常握持开启的人机交互需求。设计过程中首先要确定瓶身的整体轮廓基准，瓶身主体采用回转曲面为基础，在握持区域做内凹的曲面收腰处理，该区域的曲面曲率经过反复调整，既保证单手握持时手指贴合度，又避免曲面凹陷过深导致吹塑成型时壁厚不均。

　　瓶底部分采用多瓣式内凹支撑结构，这种结构一方面可以提升瓶底的抗内压能力，适配碳酸饮品内部的气压载荷，避免瓶底受压外凸导致放置不稳，另一方面可以减少吹塑过程中底部料厚堆积的问题，同时在自动化输送线上，该底部结构可以顺畅适配输送链板的导向结构，减少卡瓶概率。瓶口部分采用标准的螺纹接口设计，螺纹的牙型、螺距、密封面尺寸完全匹配行业通用的防盗瓶盖，旋合行程经过校核，保证开启扭矩在消费者可轻松操作的范围内，同时密封面的平面度控制在合理公差内，避免灌装后出现漏液问题。瓶身中部的标签贴合区域做了微度的圆柱面校准，该区域的曲面圆跳动公差控制在较小范围内，保证自动贴标工序中标签能够平整贴合，无褶皱、翘边问题，标签区域上下两端做了细微的凸棱限位，

　　既可以为贴标工序提供定位基准，也能避免标签在运输过程中出现上下移位。瓶身的壁厚设计遵循从上到下逐步过渡的原则，瓶口部分因为要承受旋盖的扭矩载荷，壁厚相对较厚，瓶身主体部分在保证结构强度的前提下尽量做薄，控制原材料用量，瓶底部分因为要承受堆叠载荷与内部气压，壁厚适当增加，各段壁厚之间采用顺滑的曲面过渡，避免吹塑成型时出现应力集中区域。从安装与适配边界来看，该瓶型的最大外径适配常规的饮料装箱分格尺寸，整箱堆叠时的垂直载荷可以通过瓶肩与瓶底的贴合面均匀传递，瓶肩部分采用大曲率的圆弧过渡，既可以提升瓶身上部的抗挤压能力，也能在灌装过程中引导液体顺畅流入瓶内，减少灌装时的液体飞溅问题。建模过程中需要重点处理各段曲面的连续性，瓶身主体曲面、

　　收腰曲面、瓶肩曲面、瓶口过渡曲面之间全部采用曲率连续的衔接方式，避免曲面出现棱线或者凹凸不顺的问题，保证吹塑成型后瓶身外观顺滑无瑕疵。另外瓶身的防滑设计没有采用额外的凸点结构，而是通过收腰区域的曲面曲率变化形成自然的握持摩擦力，既保证外观简洁，也能避免凸点结构在吹塑时出现局部料薄开裂的问题。瓶盖与瓶口的配合间隙经过合理设置，既保证旋合顺畅，又能在密封垫圈的作用下实现完全密封，适配饮品的长周期仓储运输需求。这类薄壁容器的设计还需要考虑吹塑工艺的拔模角度，所有外表面的拔模斜度都控制在合理范围内，避免成型后脱模困难，内表面的过渡圆角全部做了钝化处理，减少应力集中点，提升瓶子的抗跌落性能，在常规高度跌落时不会出现开裂漏液问题。
