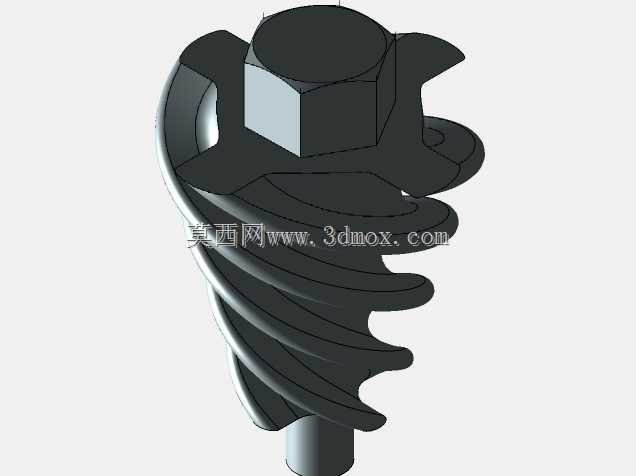

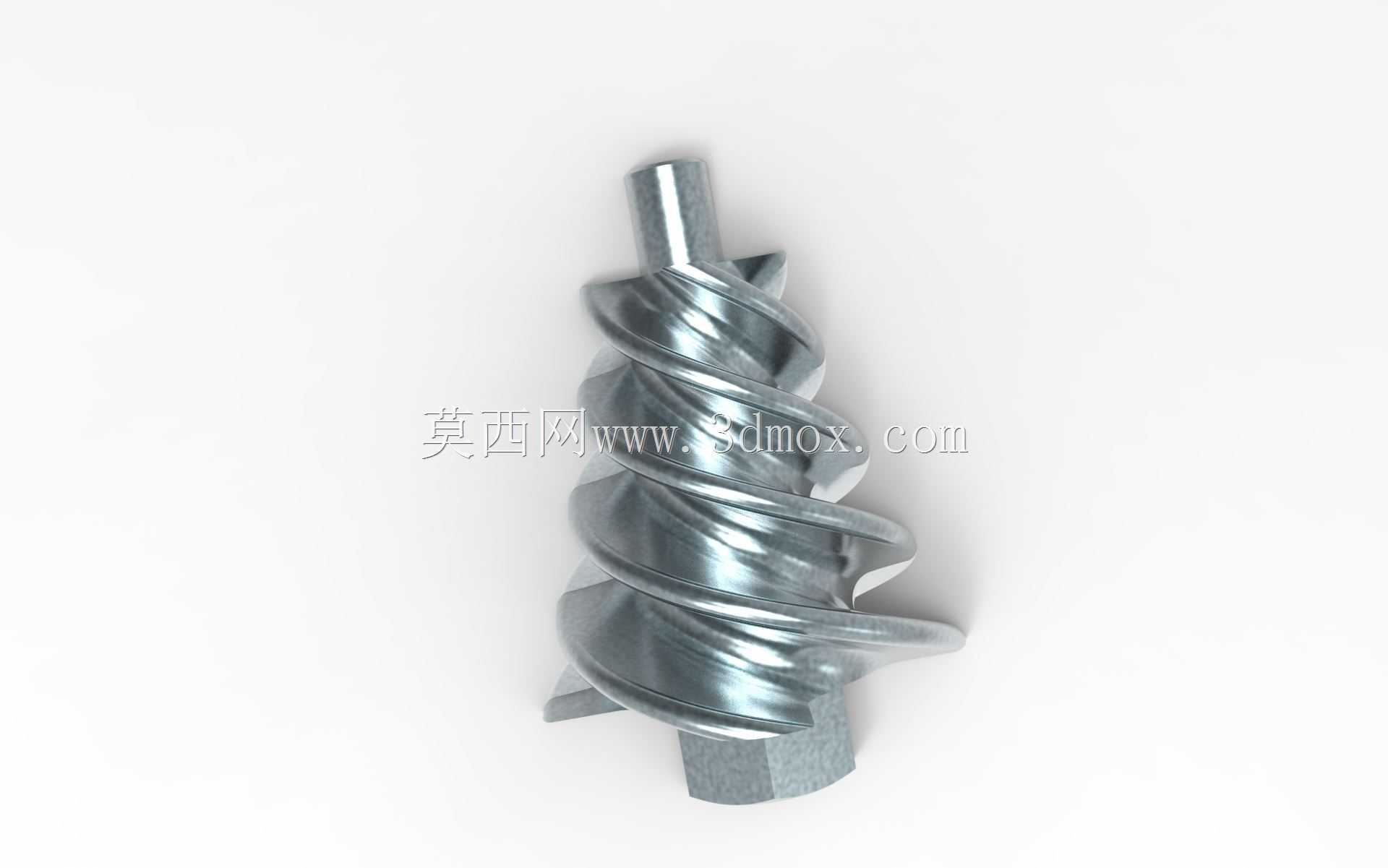

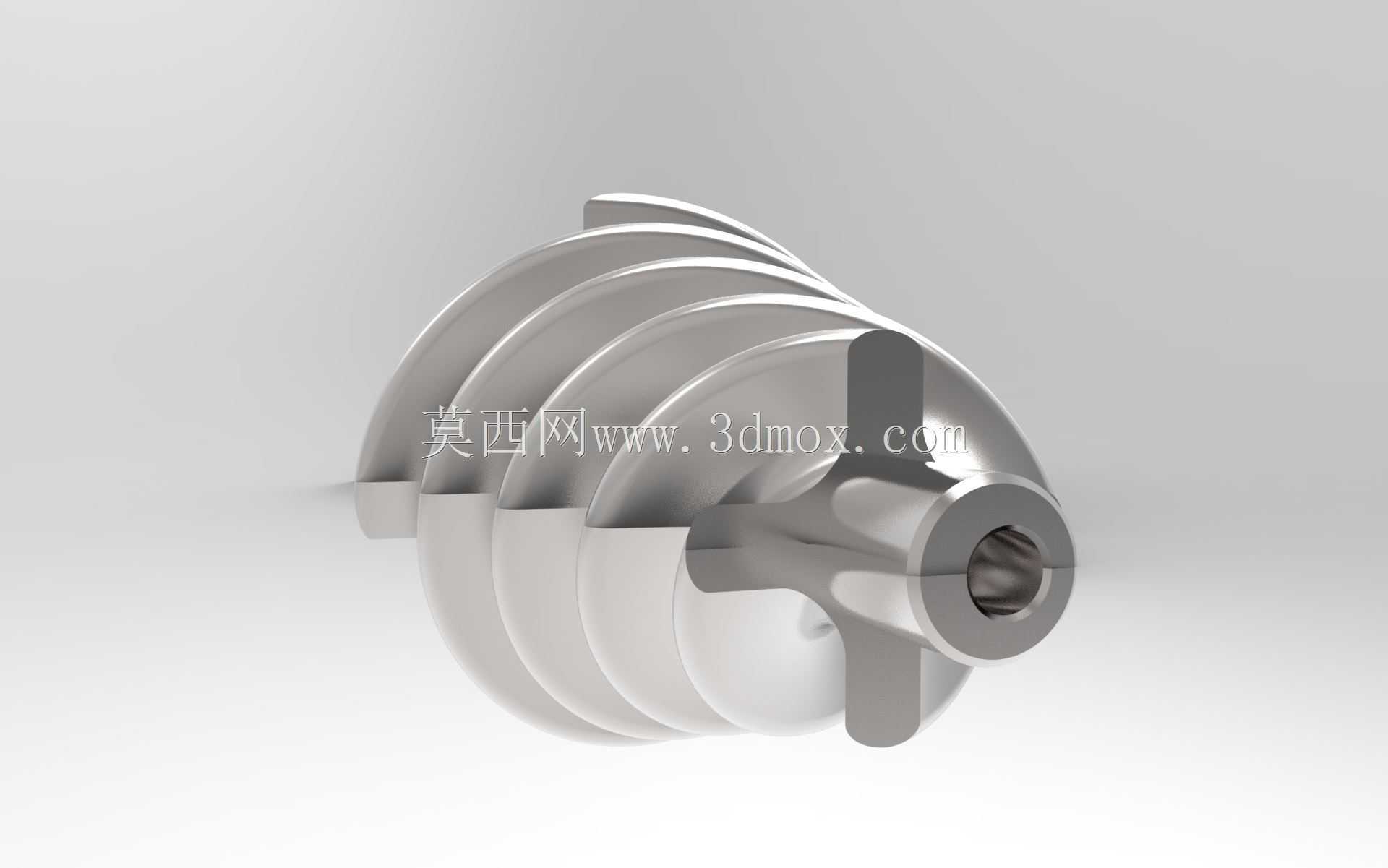

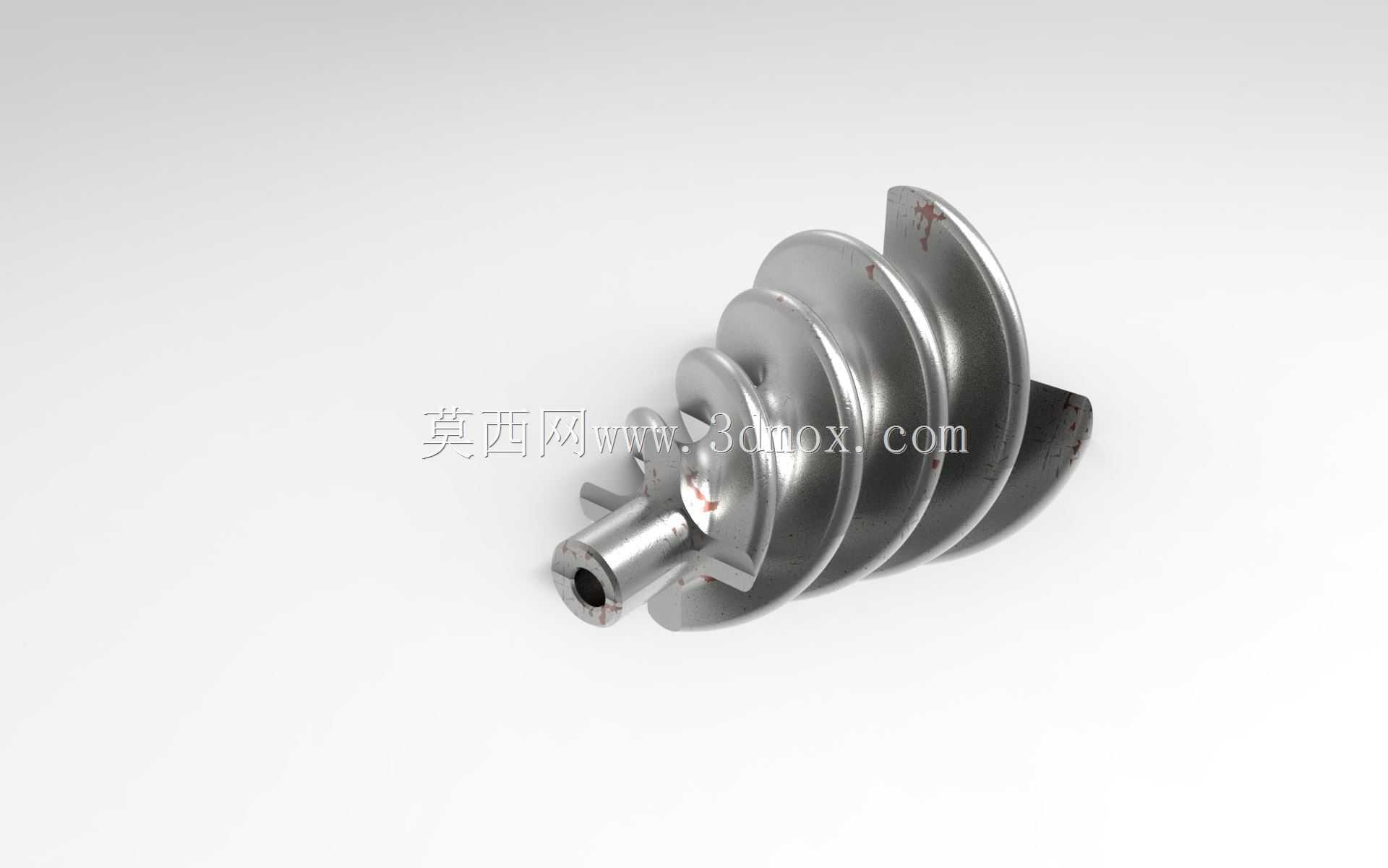

商用食品加工绞肉机输送螺杆结构设计

　　在商用肉制品预处理、中央厨房食材加工、小型屠宰场碎肉处理场景中，绞肉设备的核心输送挤压部件直接决定了出料效率、肉料破碎均匀度以及设备运行的稳定性，这款绞肉螺杆正是针对这类工况设计的核心传动送料零件。从实际使用场景来看，这类螺杆需要在充满肉料、筋膜、少量碎骨的工作腔体内持续转动，既要完成肉料从进料口向刀组方向的稳定推送，还要提供足够的挤压力让肉料通过孔板完成切割，同时要避免肉料在螺杆与腔壁的间隙中滞留，防止长期使用出现积料变质的卫生问题。

　　设计过程中首先要匹配绞肉腔的内壁尺寸，螺杆的大径与腔体内壁的单边间隙控制在0.8-1.2mm区间，间隙过大会导致肉料在腔体内打滑空转，送料效率骤降，还会出现肉料反复挤压升温影响肉质的问题；间隙过小则会提高零件加工精度要求，同时装配过程中容易出现螺杆刮蹭腔壁的问题，运行时产生金属碎屑污染食材，也会增大驱动电机的负载。螺杆的螺旋升角沿着进料端向出料端逐渐收窄，进料段采用较大的升角，能够快速将进料口落下的块状肉料卷入螺旋槽内，避免进料口出现堵料卡料的情况，尤其是处理带少量筋膜的冷鲜肉时，大升角进料段能减少筋膜缠绕在螺杆根部的概率；中段螺旋升角逐步减小，对肉料进行初步挤压，排出肉料间隙中夹带的空气，让肉料质地更均匀；靠近出料刀组的末端段升角最小，能够提供稳定的轴向挤压力，保证肉料以均匀的压力抵在旋转刀组与出肉孔板上，切出的肉粒大小一致，不会出现出料忽快忽慢、肉粒粘连成团的问题。

　　螺杆的安装端采用带定位轴肩的圆柱轴结构，轴端设计有扁位与驱动轴的卡槽配合，能够传递足够的扭矩，避免螺杆重载转动时出现打滑空转的情况；定位轴肩的端面与腔体端盖的密封件配合，能够阻挡肉料、肉汁渗入驱动端的轴承部位，降低设备清洁维护的难度，也能延长轴承的使用寿命。螺杆的螺旋叶片边缘做了小半径的圆角钝化处理，不会出现锋利的锐边，一方面避免装配、清洁过程中划伤操作人员，另一方面也能减少锋利边缘切割肉料筋膜导致的缠绕问题，让筋膜能够顺着螺旋面被推送至刀组位置切碎。螺旋槽的深度从进料端到出料端逐渐变浅，配合螺旋升角的变化，实现对肉料的逐步压缩，既保证送料的连续性，也能避免瞬间压力过大导致电机过载，适配常规商用绞肉机的驱动功率区间，不需要额外配置大功率电机就能达到额定的处理产能。

　　从材质适配的角度来看，这款螺杆的结构设计完全符合食品接触零件的加工要求，所有曲面之间都采用大圆角过渡，没有狭小的缝隙与死角，日常使用后可以直接冲洗清洁，不会残留肉渣在结构缝隙中。螺杆的整体动平衡经过结构优化，螺旋叶片的厚度均匀分布，转动过程中不会出现明显的径向跳动，运行噪音更低，长时间连续工作也不会出现轴端密封件偏磨的问题。在实际装配验证中，这款螺杆可以适配同规格的通用绞肉腔体，不需要对原有设备的腔体、端盖、驱动连接结构做改动就能直接替换安装，降低了设备配件的更换成本。针对不同的肉料处理需求，只需要调整螺杆末端与刀组配合段的长度，就能匹配不同孔径的出肉孔板，处理粗绞肉粒、细绞肉馅、冻肉破碎等不同工况时都能保证稳定的送料压力，不会因为物料特性变化出现出料不畅的问题。
