扭曲式双孔连接片结构设计

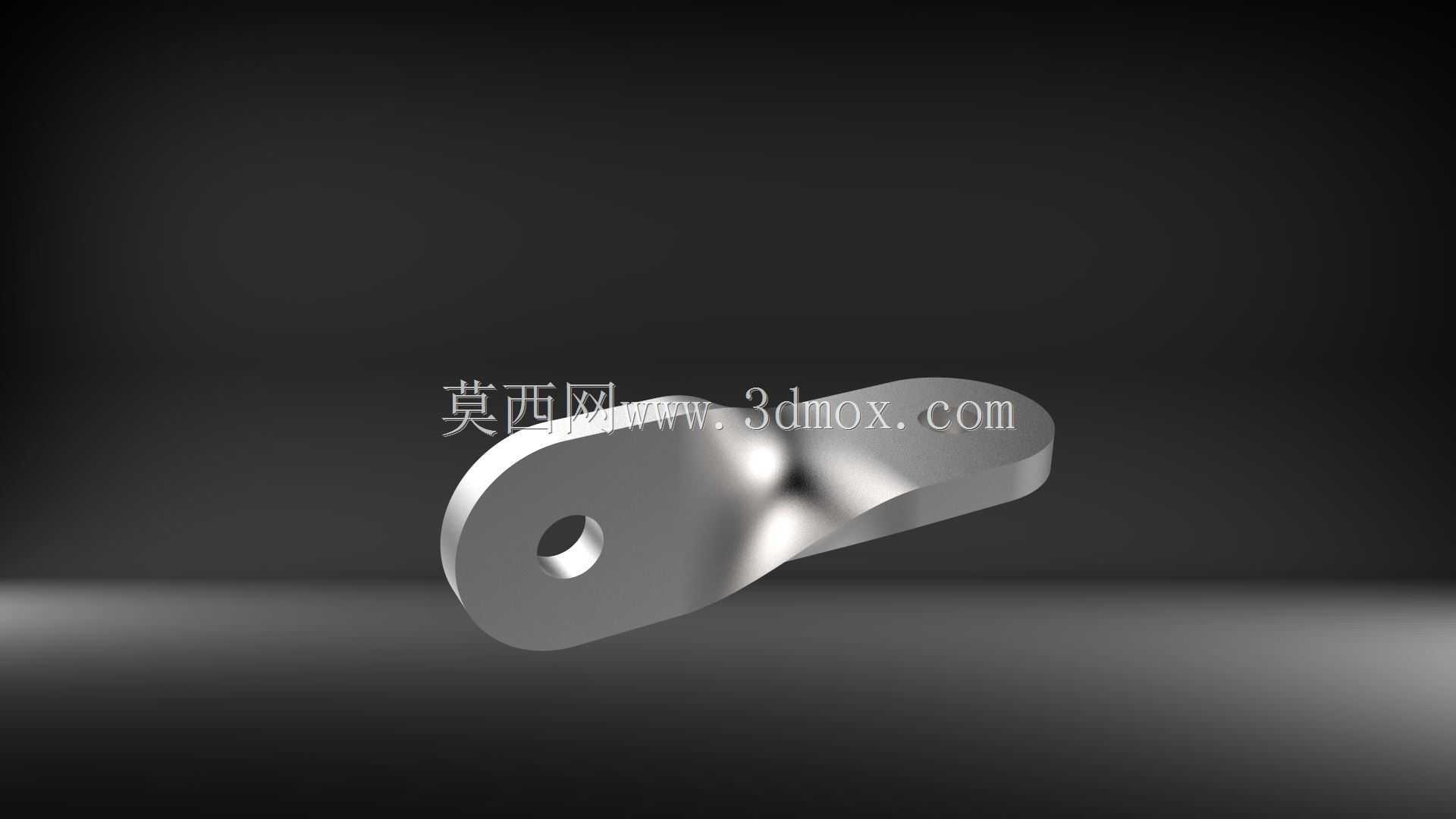

　　这类带空间扭曲段的双孔连接片，在轻工输送线、小型工装夹具、户外休闲设施的铰接点位应用十分普遍，和常规平直的双孔连接板不同，它的中间段做了90度空间扭转，能直接实现两个垂直安装面之间的铰接过渡，不用额外加装转角座或者焊接转接支架，能大幅精简装配环节的零件数量。

　　从实际使用场景来看，这类零件常被用在需要跨平面传递小幅往复载荷的位置，比如折叠式工作台的支撑臂铰接点、小型输送设备的侧边挡条调节连接位、非机动车的脚踏联动结构、户外折叠遮阳棚的杆件连接节点，这些场景的共同特点是两个待连接的安装面存在空间角度差，同时连接部位需要承受一定的反复拉压载荷，不需要传递大扭矩，但对安装的便捷性、零件的疲劳强度有一定要求。

　　设计这类零件的时候，首先要确定两端安装孔的中心距，这个尺寸直接决定了两个铰接点的跨距，需要匹配对应安装位的螺栓间距，避免出现安装错位。两端的安装头采用等直径的圆头结构，圆头的圆心与安装孔中心重合，这种结构一方面能避免尖角带来的应力集中，另一方面在安装的时候，圆头轮廓不会和周边的杆件、安装面产生干涉，尤其是在铰接转动的过程中，圆弧轮廓能顺畅扫过周边空间，不会出现卡滞。两端的板厚保持一致，中间扭曲段的厚度和两端完全相同，保证整体的强度一致性，扭曲段的过渡圆弧要做平滑处理，不能出现折角，否则在反复受载的时候，折角位置会出现应力集中，长期使用容易产生疲劳断裂。

　　安装边界方面，两端的安装孔直径要匹配常用的铰接螺栓规格，孔位的边缘到圆头外边缘的距离要满足最小壁厚要求，避免螺栓压紧的时候出现孔边开裂。中间扭曲段的扭转角度要严格匹配两个安装面的空间夹角，加工的时候如果采用冲压成型工艺，要提前计算好板材的展开长度，考虑扭曲过程中的材料延伸率，避免成型后两端孔位的中心距出现偏差。如果是采用机加工方式制作，要注意扭曲面的表面粗糙度，不能有明显的刀痕，否则会成为疲劳裂纹的起始点。

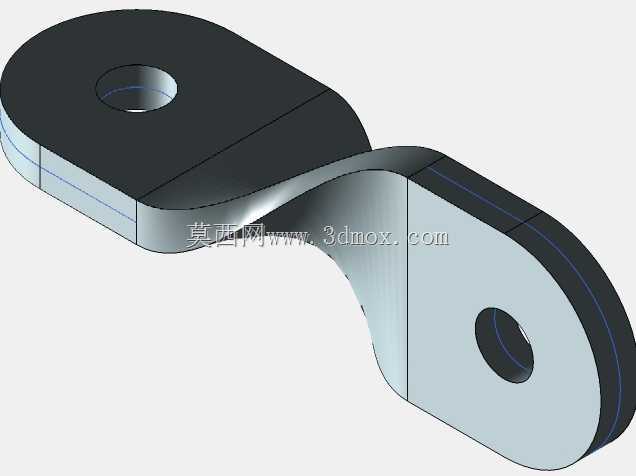

　　从功能特性来看，这种一体成型的扭曲连接片，相比焊接式的转角连接件，没有焊接热影响区，整体强度更均匀，抗疲劳性能更好，同时零件重量更轻，装配的时候只需要在两端分别穿入铰接螺栓即可完成安装，不需要做焊接后的打磨、防锈处理，能有效提升装配效率。在做三维建模的时候，要重点处理中间扭曲段的曲面过渡，保证两端安装面的平行度或者垂直度符合安装要求，两个安装孔的同轴度要控制在合理公差范围内，避免螺栓穿入的时候出现卡滞。建模过程中可以先绘制两端的安装板轮廓，通过曲面放样或者扭曲特征生成中间连接段，之后做实体加厚，再对所有的锐边做倒圆角处理，倒圆角的半径要匹配板材厚度，避免圆角过小导致应力集中，同时也要避免圆角过大影响和相邻零件的装配间隙。

　　实际选型应用的时候，要根据承受的载荷大小选择对应的板材厚度，如果是用于承受较大冲击载荷的位置，可以适当增加板厚，同时选用强度更高的板材，并且对成型后的零件做表面处理，比如镀锌、喷塑，提升零件的防锈能力，延长在户外或者潮湿环境下的使用寿命。在装配的时候，铰接孔位要配合轴套或者衬套使用，减少转动过程中对孔壁的磨损，当衬套出现磨损的时候只需要更换衬套即可，不用更换整个连接片，能降低后期的维护成本。
