金属C型夹持工装结构设计方案

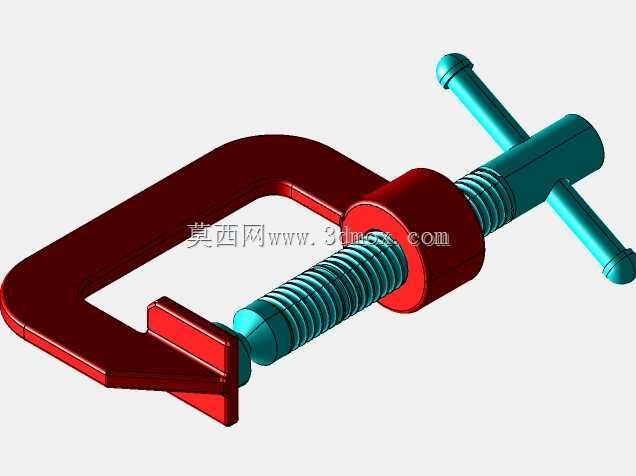

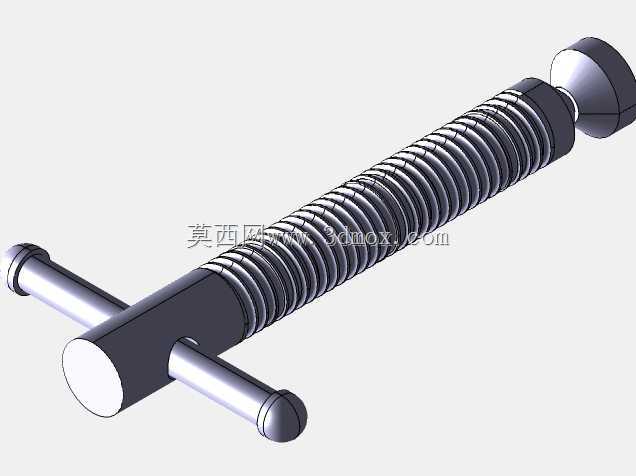

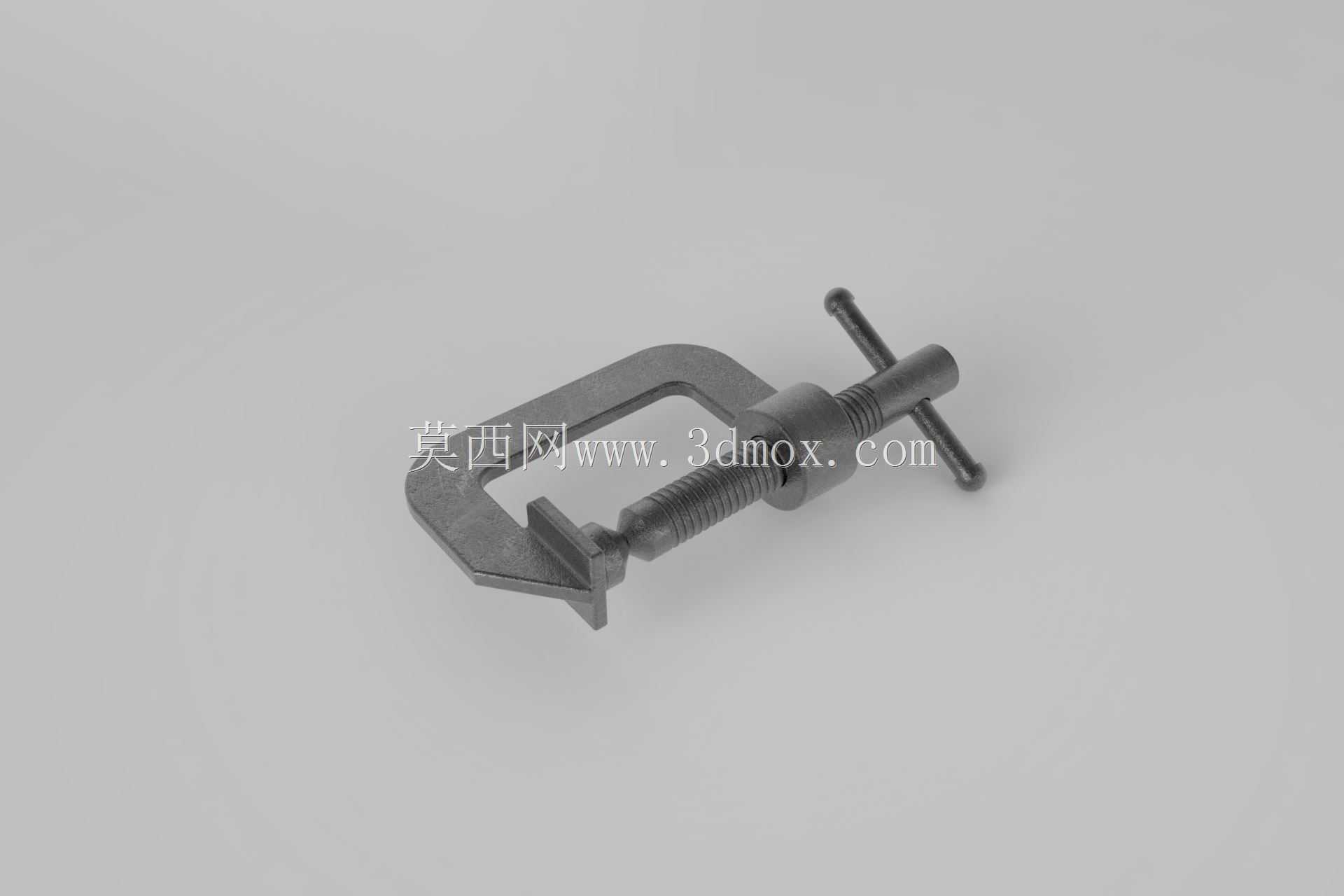

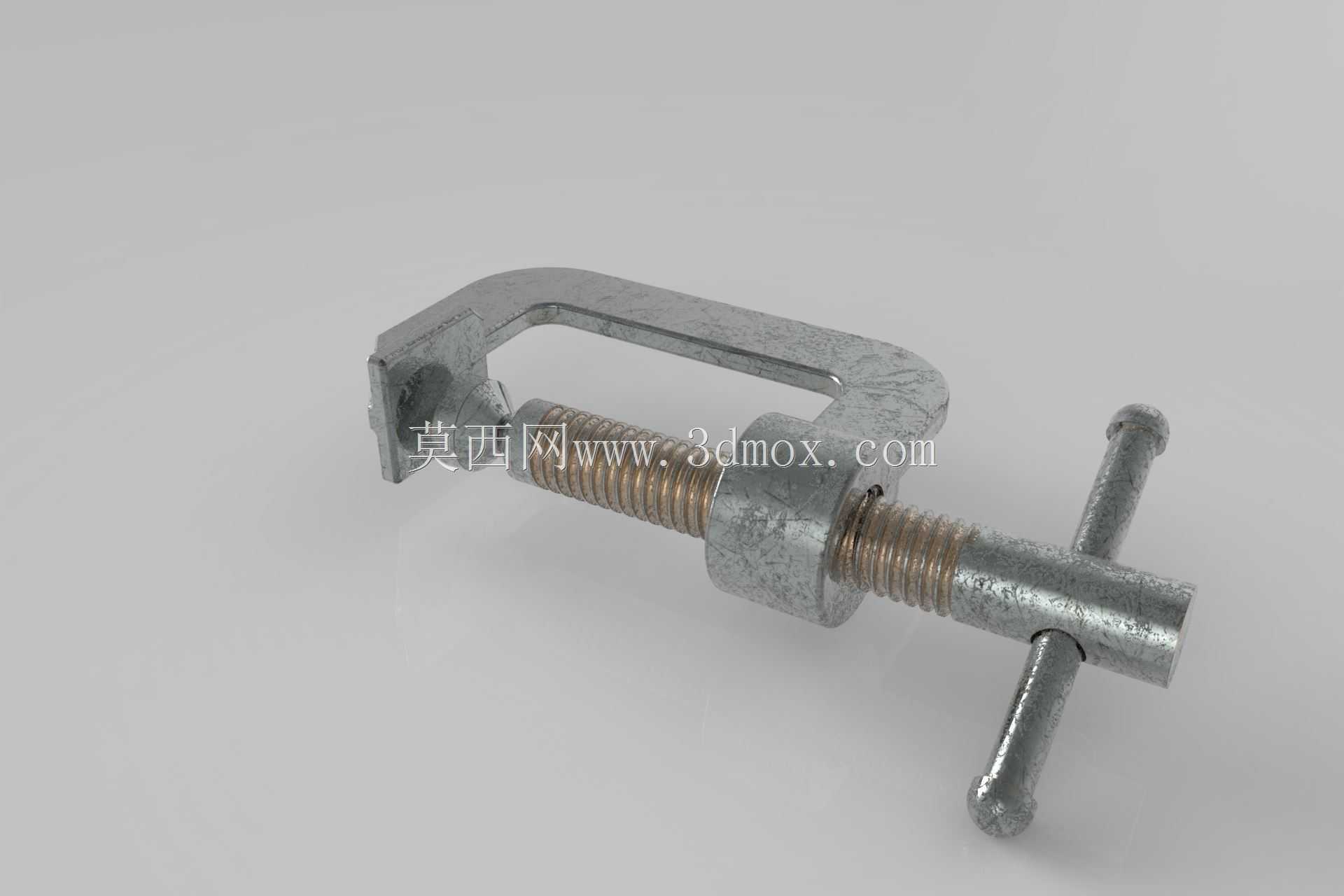

　　在机加工工位的临时工件固定、木工拼接作业的施压定位、钣金件粘接固化的夹持保压、小型设备拆装时的部件对位等场景里，这类C型夹钳是一线操作人员手边最常用的紧固工装之一，相比台虎钳的固定安装限制，它不受工位边界约束，可随作业需求移动到任意操作点位完成夹持动作。从结构功能来看，整套夹钳由C型架体、传动螺杆、T型转动手柄、压头四个核心部分组成，C型架体的开口深度决定了单次夹持可容纳的工件最大纵深，架体的开口高度则对应可夹持工件的厚度范围，架体背部的平直基准面可在夹持时贴合工件固定侧表面，避免施力过程中架体偏移导致的夹持错位。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，

　　在持续施加夹紧力时不会出现螺纹滑牙变形的问题，螺杆与架体端部的螺纹孔配合，转动手柄时螺杆沿架体开口方向做直线进给，螺杆前端的压头采用活动式结构，可随工件表面角度轻微自适应偏转，保证压合面与工件表面充分接触，避免局部应力集中压伤工件表面，同时也能在夹持不规则表面工件时提供足够的摩擦力防止工件滑脱。设计这类夹钳时，首先要根据常用夹持场景的工件尺寸确定架体的开口参数，常规手持作业用的中小型C夹开口深度通常在50mm到150mm区间，开口高度对应在50mm到200mm区间，架体截面采用变厚度设计，在螺纹安装座和弯角受力位置做加厚处理，平直段可适当减小截面厚度，在保证整体结构强度满足额定夹持力要求的前提下，尽可能降低整体重量，

　　减少长时间手持操作的疲劳感。螺杆的直径选择要匹配额定夹持力对应的抗拉强度要求，避免施力过大时螺杆出现弯曲变形，T型手柄的长度要兼顾操作力矩和空间占用，手柄过长会导致在狭小空间内无法完成整周转动，过短则会导致操作人员施加足够夹紧力时需要耗费更大的腕力，手柄两端做滚花或圆润处理，避免转动时磨手。安装边界方面，这类夹钳不需要额外的固定安装结构，使用时仅需将C型开口跨骑在待夹持的工件组合体上，转动手柄让压头逐步靠近工件表面，确认夹持位置对齐后继续转动手柄施加足够的预紧力即可完成固定，作业完成后反向转动手柄松开压头即可取下夹钳，整个操作过程不需要额外辅助工具。在受力校核环节，要重点验证C型架体弯角位置的弯曲应力，

　　该位置是整套夹钳受力时应力集中最明显的区域，若强度不足会在大夹持力下出现架体张开变形甚至断裂的风险，螺纹配合段要校核螺纹牙的剪切强度，保证在最大额定夹持力下螺纹牙不会出现剪切破坏，活动压头与螺杆端部的连接结构要保证转动灵活，不会在螺杆进给时随螺杆一同转动摩擦工件表面。实际使用中，这类夹钳还常配合软质保护垫使用，在夹持表面光洁度要求较高的工件时，可在压头和架体基准面粘贴橡胶或铜质垫片，避免硬质金属表面直接接触工件造成压痕或划伤，针对大尺寸工件的夹持需求，可同规格多个夹钳配合排布，在工件的不同受力点同步施加夹持力，保证整体受力均匀，避免工件粘接或焊接过程中出现局部错位。
