法雷奥雷诺车型配套双输出点火线圈结构

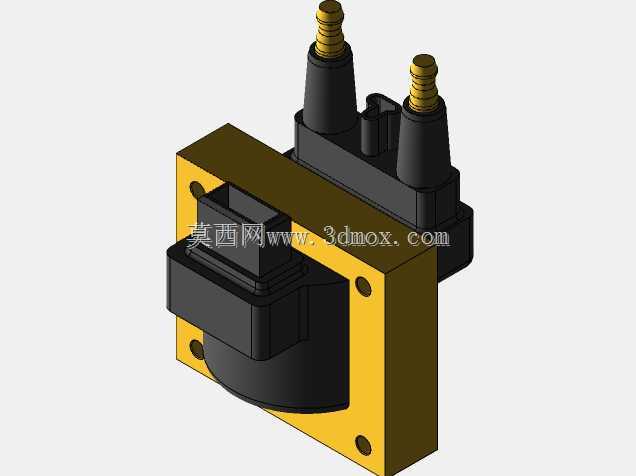

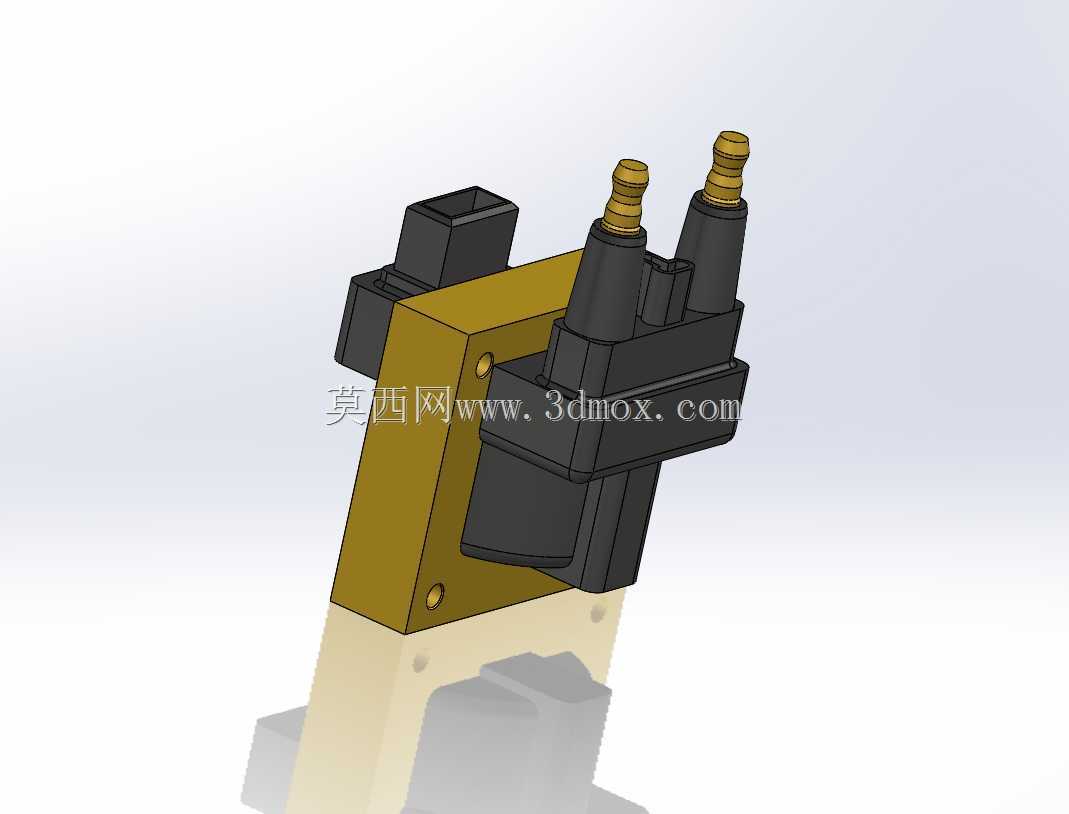

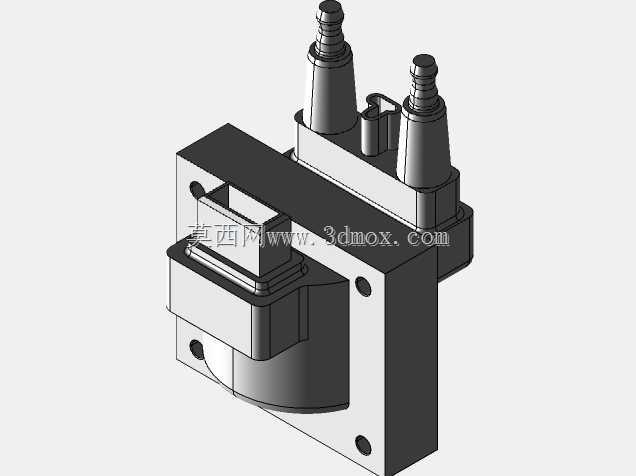

　　这款点火线圈主要适配搭载法雷奥配套点火系统的雷诺系列乘用车型，属于发动机点火系统的核心执行部件，安装位置位于发动机缸盖上方的点火模块安装位，直接对接对应缸位的火花塞高压接头，承担将车载低压电能转换为高压脉冲电能、点燃气缸内油气混合气的核心功能。不同于传统单缸独立点火线圈的结构，这款产品采用双高压输出端的集成式设计，单个线圈可同时为两个相邻气缸提供点火高压输出，在四缸发动机上仅需布置两个该款线圈即可完成全部缸位的点火覆盖，能有效减少发动机舱内的部件布置空间占用，降低整车线束的布设复杂度，同时减少接插件的总数量，降低长期使用过程中接插件接触不良的故障概率。从结构设计来看，产品主体分为高压输出段、主体封装段、安装固定段、

　　低压接插段四个部分。高压输出段的两个金属接头采用阶梯式圆柱结构，表面做了防滑滚花处理，可与高压护套紧密配合，避免高压漏电、跳火问题，接头的伸出长度经过匹配计算，刚好适配对应缸位火花塞的安装深度，无需额外加装延长转接件。主体封装段采用耐高温阻燃工程塑料作为外壳基材，内部灌封高压绝缘环氧树脂，可承受发动机舱内-40℃到140℃的交变温度环境，同时抵御机油蒸汽、扬尘、水汽的侵蚀，内部的铁芯、初级绕组、次级绕组采用分层绕制结构，初级绕组采用低阻漆包线绕制，保证低压侧大电流的快速通断，次级绕组采用高匝数细漆包线绕制，实现1:上百的变压比，可稳定输出25kV以上的点火高压，保证不同工况下的点火能量充足。安装固定段采用金属嵌件注塑的结构，

　　两个安装孔位内嵌铜质衬套，通过螺栓直接固定在缸盖的预设安装凸台上，安装面的平面度控制在0.1mm以内，保证安装后线圈与缸盖贴合紧密，避免长期振动导致的固定螺栓松动，同时金属衬套可分散螺栓锁紧的压力，避免塑料壳体受挤压开裂。低压接插段采用多针防水接插件结构，接插件外围设计有防水胶圈安装槽，配套的线束端接插件插入后可实现IP67级别的防护能力，接插件的针脚定义包含电源、信号、接地三个回路，直接对接发动机ECU的点火驱动信号，可根据ECU输出的点火正时信号精准控制初级绕组的通断时机，匹配发动机不同转速、负荷下的点火提前角需求。在安装边界设计上，产品的整体外轮廓经过发动机舱空间校核，

　　两个高压输出端的中心距与对应两个气缸的火花塞中心距完全一致，安装后不会与周边的气门室盖、进气歧管、线束管路产生运动干涉，产品的整体高度控制在合理范围内，不会与发动机装饰罩产生位置冲突，适配车型的原厂安装位可直接实现无损替换，无需修改安装孔位或者转接线束。实际装车应用中，这款双输出点火线圈相比早期的分电器式点火结构，取消了分火头、分缸线等易损部件，点火能量传输路径更短，能量损耗更低，高速工况下的点火稳定性更强，同时集成化的结构让部件的整体可靠性更高，正常使用工况下的使用寿命可覆盖整车全生命周期，减少后期维护更换的成本。在结构建模过程中，需要重点关注高压输出端的同轴度、安装孔位的位置度、接插件针脚的相对位置公差，这些尺寸如果出现偏差，会直接导致装车后出现安装干涉、接触不良、点火漏电等问题，建模时需要对内部绕组的排布空间做预留，保证灌封层的最小厚度满足绝缘要求，避免高压击穿外壳导致的点火失效。
