ElesaGN882黄铜通气过滤器结构设计

　　在液压站、润滑系统、密闭齿轮箱这类需要平衡内外气压的工业设备腔体上，通气过滤器是极易被忽略却直接影响设备运行寿命的核心辅件，不少现场运维人员都遇到过因通气装置选型不当，导致腔体内部出现负压吸瘪密封件、或者外界粉尘水汽侵入油液造成元件磨粒磨损的故障，这款黄铜材质的通气滤件正是针对这类工况痛点做的结构优化。从实际安装场景来看，这类滤件通常布置在油箱顶盖、齿轮箱观察口旁、气动系统储气罐高位位置，需要兼顾通气流量与防护等级的平衡，不能因为追求过滤精度把通气阻力做的过高，导致设备运行时腔体内部压力波动超出密封件耐受范围，也不能为了降低阻力放弃过滤效能，让车间里的金属切屑、漂浮粉尘、冷凝水顺着通气口进入系统内部。

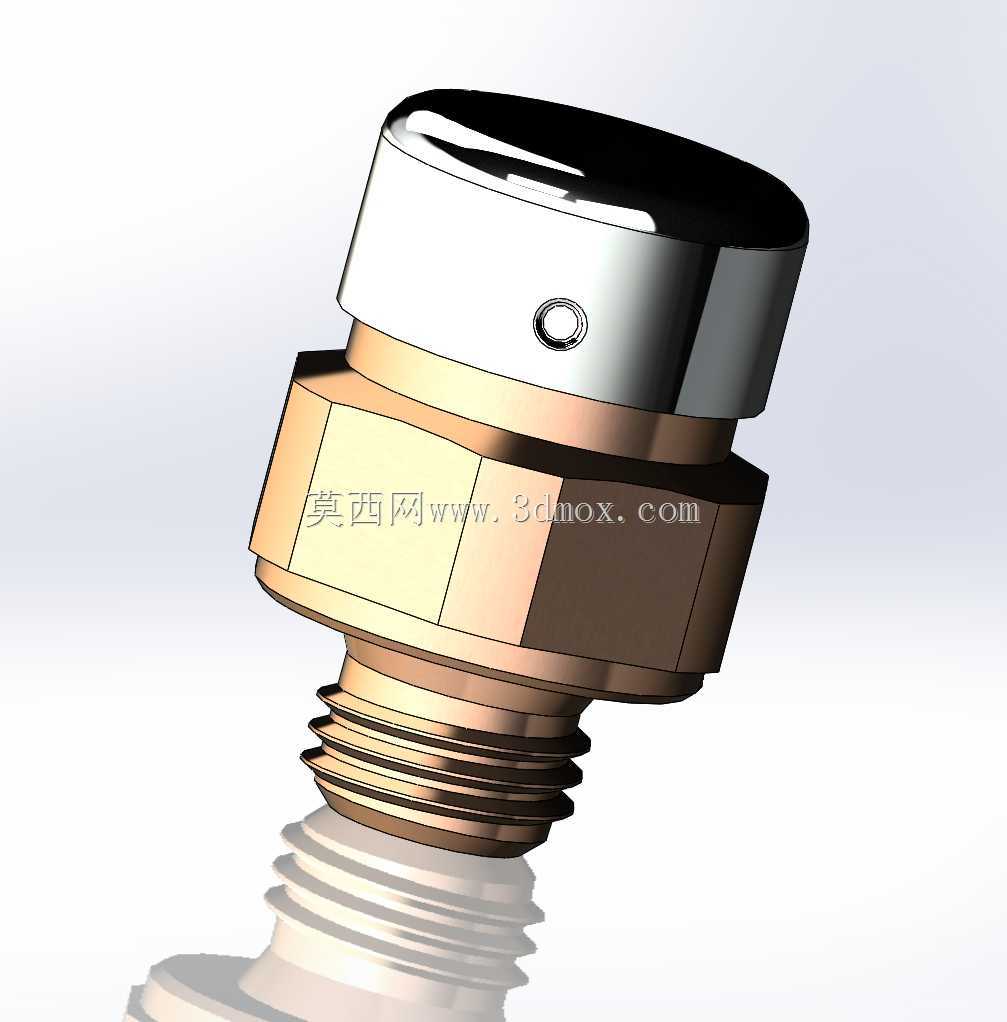

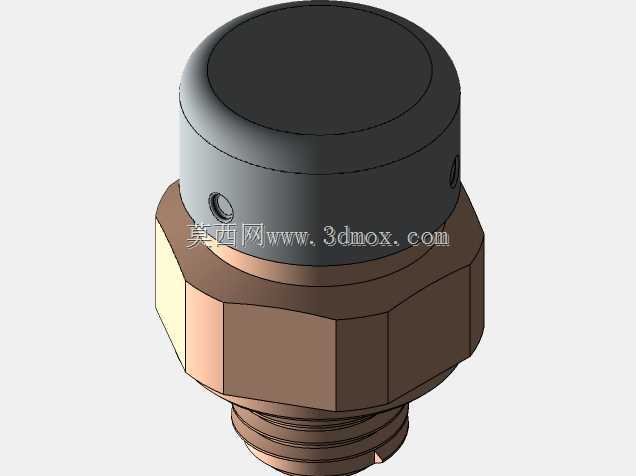

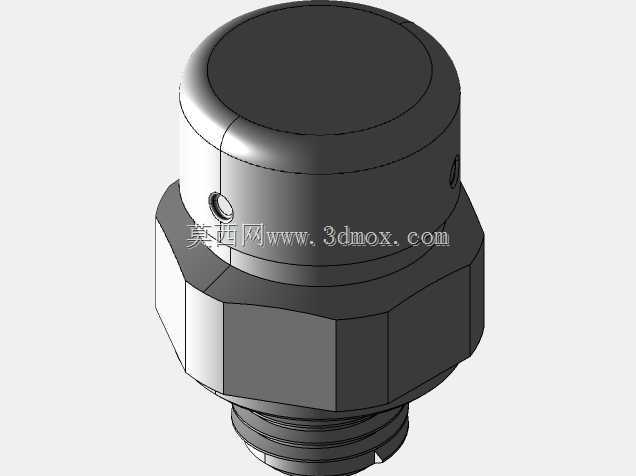

　　这款产品的主体结构采用黄铜锻压成型，下部的外螺纹段直接适配设备腔体上的预制安装螺孔，螺纹与腔体贴合面处设计有密封垫圈安装位，可根据接触介质选择丁腈橡胶或者氟橡胶材质的平垫圈，避免安装位置出现渗漏；中部的六角结构是标准的扳手夹持位，尺寸适配常规开口扳手，现场安装时不需要定制专用工装，拧紧力矩控制在合理区间即可，不会因为夹持力过大造成主体变形。上部的端盖采用亮面金属材质，与主体之间设置了过滤芯体的容纳腔，气流从端盖与主体的缝隙处进入后，会经过内置的过滤介质再流入设备腔体内部，过滤精度可匹配常规工业环境的防护需求，既能阻挡粒径较大的固体颗粒，也能拦截部分随空气流入的液态水滴，避免污染腔体内部的工作介质。从建模的结构细节来看，

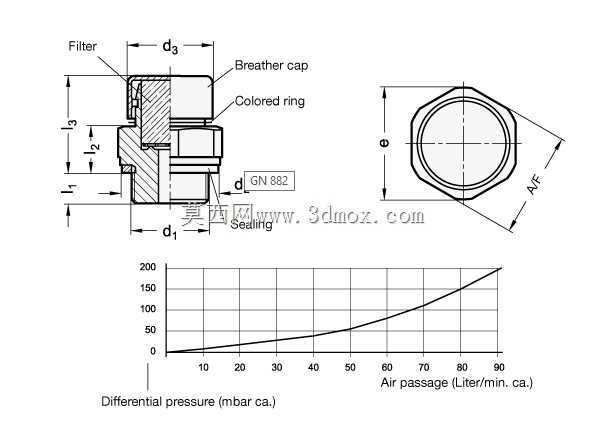

　　各段衔接处都做了合理的圆角过渡，没有尖锐的应力集中棱角，黄铜材质本身的抗腐蚀性能可以适配大多数工业车间的环境，不会像普通碳钢件那样在长期使用后出现锈渣脱落污染油液的问题，也不会像部分塑料材质的通气件那样在长期高低温交替环境下出现老化开裂。在做三维结构设计时，需要重点关注几个安装边界尺寸：下部螺纹的公称直径与螺距要匹配常用的安装孔规格，六角对边尺寸要符合手动工具的通用标准，整体安装后的突出高度要控制在合理范围，避免设备运输或者现场运维时被磕碰损坏；同时要核算通气通道的总通流面积，确保在设备腔体内部油液快速升降、温度急剧变化造成的空气快速流动场景下，通气阻力不会超过设计阈值，保证腔体内外压力始终维持在接近大气压的水平。另外，

　　这类滤件的结构设计还要考虑长期使用后的维护便捷性，上部端盖与主体的连接结构要方便拆卸，可定期更换内部的过滤介质，不需要整体更换整个滤件，降低设备的长期运维成本；外露的金属表面做了相应的防护处理，长期暴露在车间环境下也不会出现明显的氧化变色，保持外观整洁的同时延长使用寿命。在液压系统的实际选型中，这类通气滤件的通流能力要和油箱的容积、泵组的最大流量匹配，避免泵组启动吸油时，油箱内形成的负压超过设计值造成泵吸空、气蚀等问题；在齿轮箱应用场景中，还要考虑齿轮高速运转带起的油雾会不会从通气口溢出，这款滤件的内部通道做了折流设计，可对携带油雾的气流做初步分离，减少油液的飞溅损耗。
