霍克C2规格1.25英寸电缆密封接头

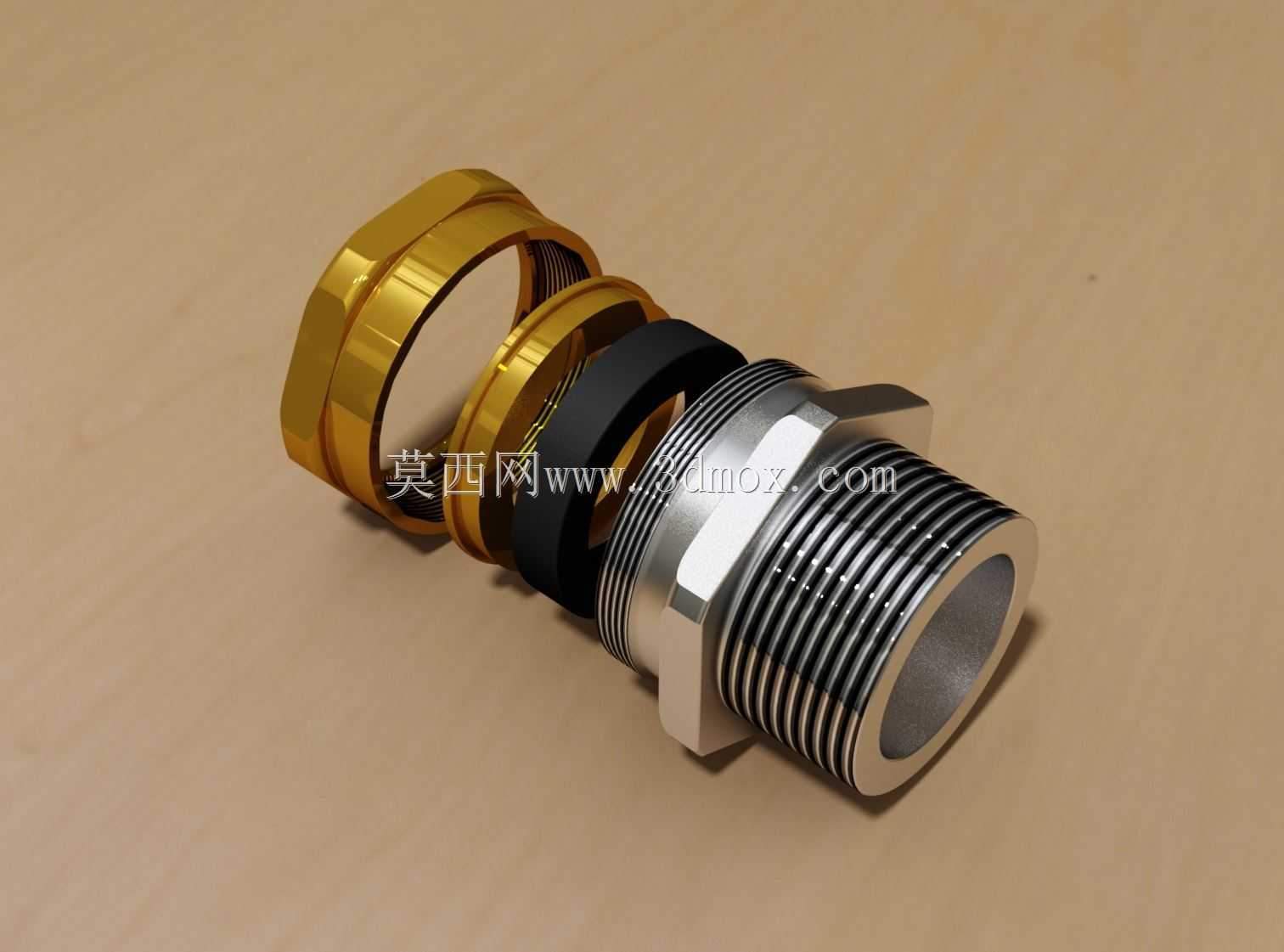

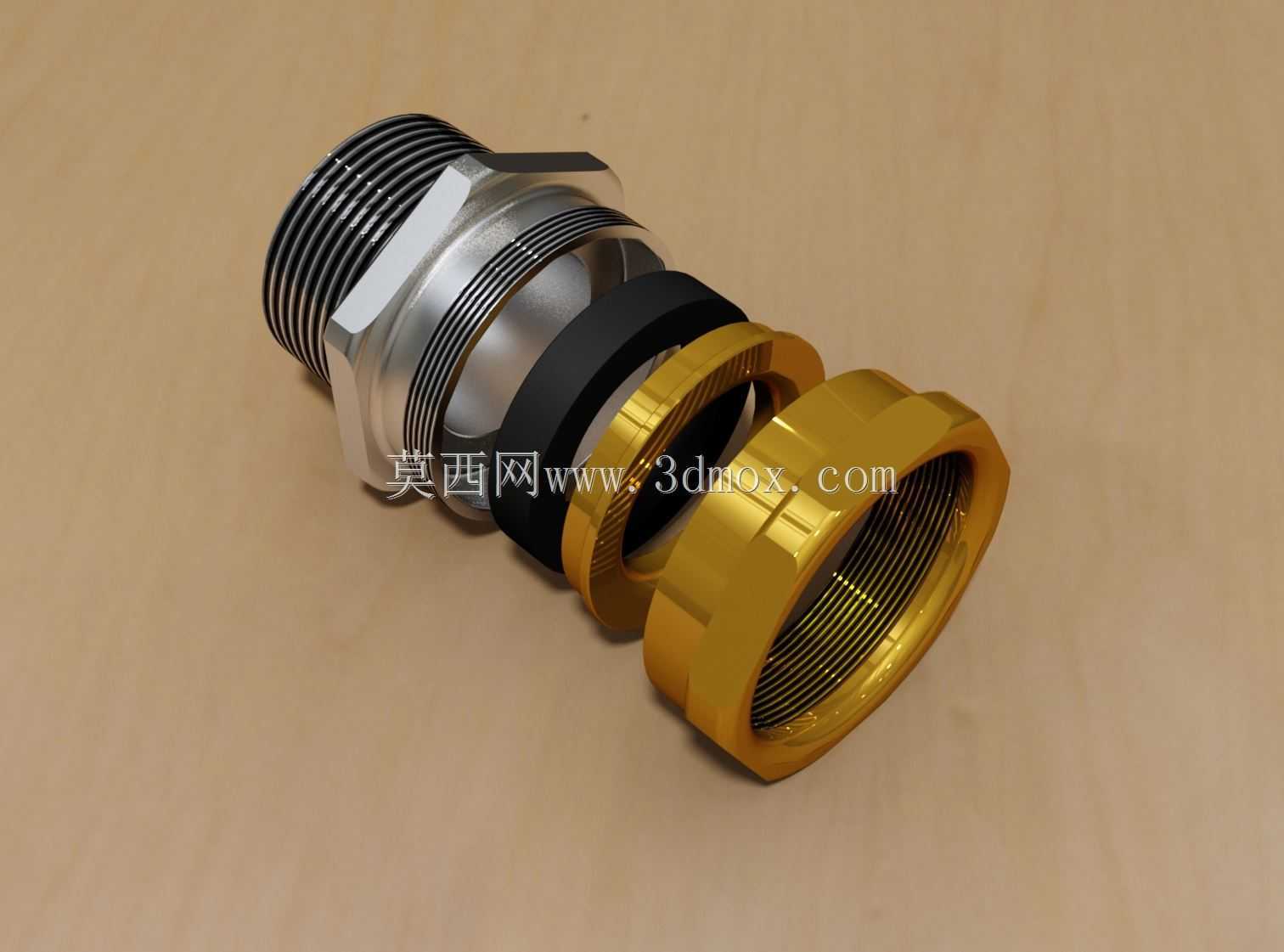

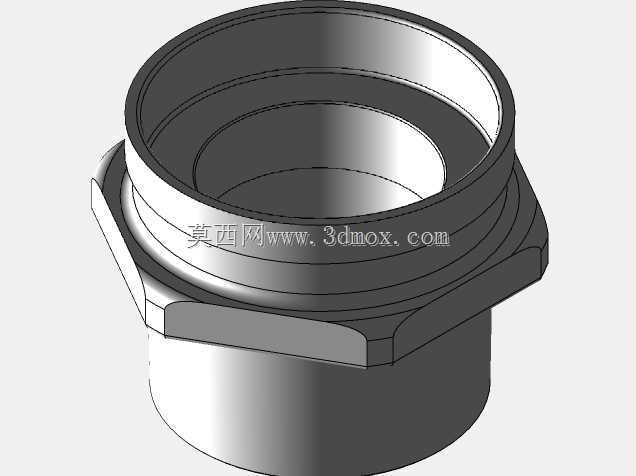

　　在户外机柜、防爆电气柜体、工业自动化设备的线缆穿舱环节，电缆密封套是兼顾线缆固定、腔体密封、防护等级达标不可或缺的基础零部件，这款适配1-1/4"NPT外螺纹安装接口的霍克规格密封件，主要针对直径25mm至32.5mm区间的电缆做穿舱固定与密封处理，能适配绝大多数常规动力电缆、控制电缆的穿舱安装需求，在港口电气柜、户外光伏汇流箱、石化区域防爆接线箱这类对防护等级有明确要求的场景中，这类密封接头可以有效阻挡外界水汽、粉尘从线缆穿装缝隙进入设备腔体，避免内部电气元件因积尘、受潮出现绝缘下降、短路打火等故障。从结构设计逻辑来看，这款密封套采用了分体式组合结构，一端为带NPT外螺纹的金属本体，

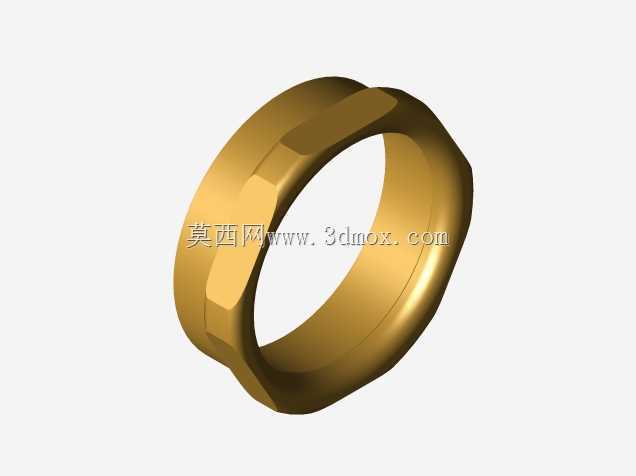

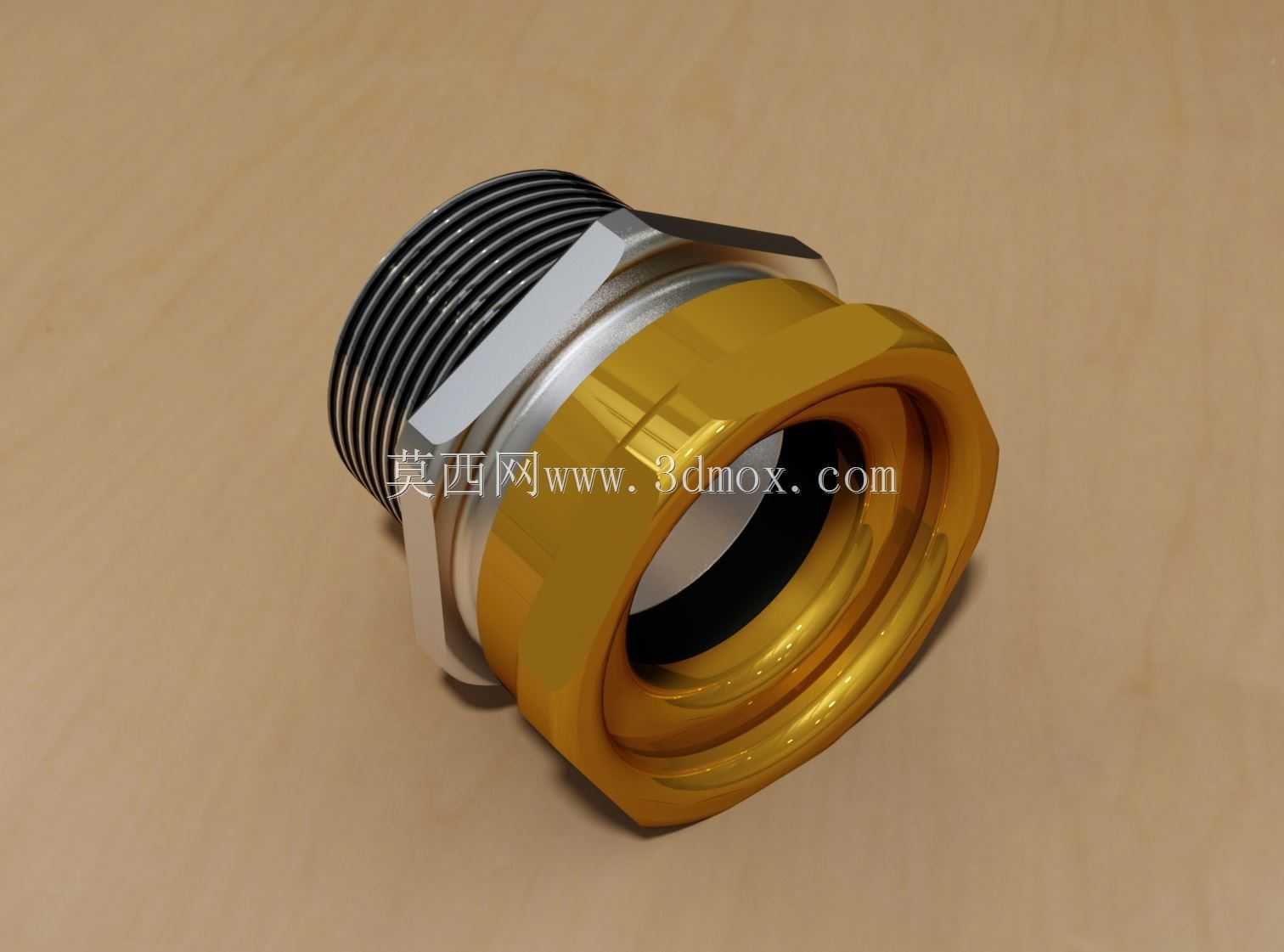

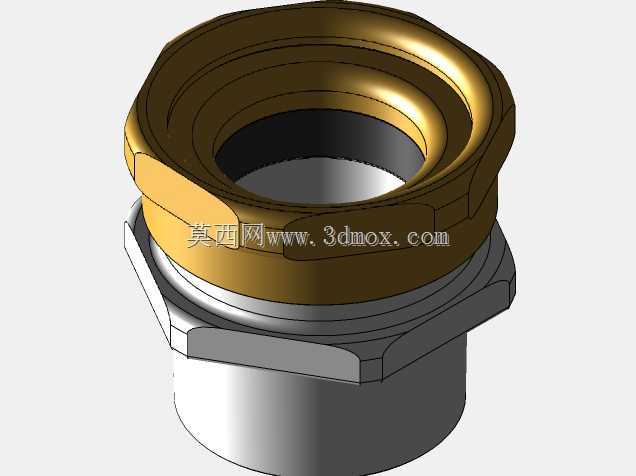

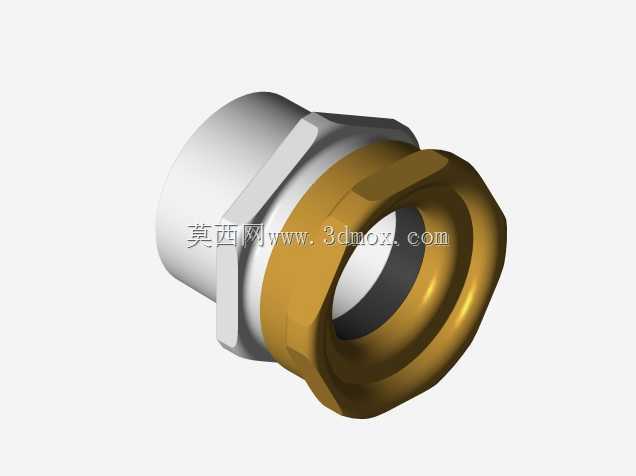

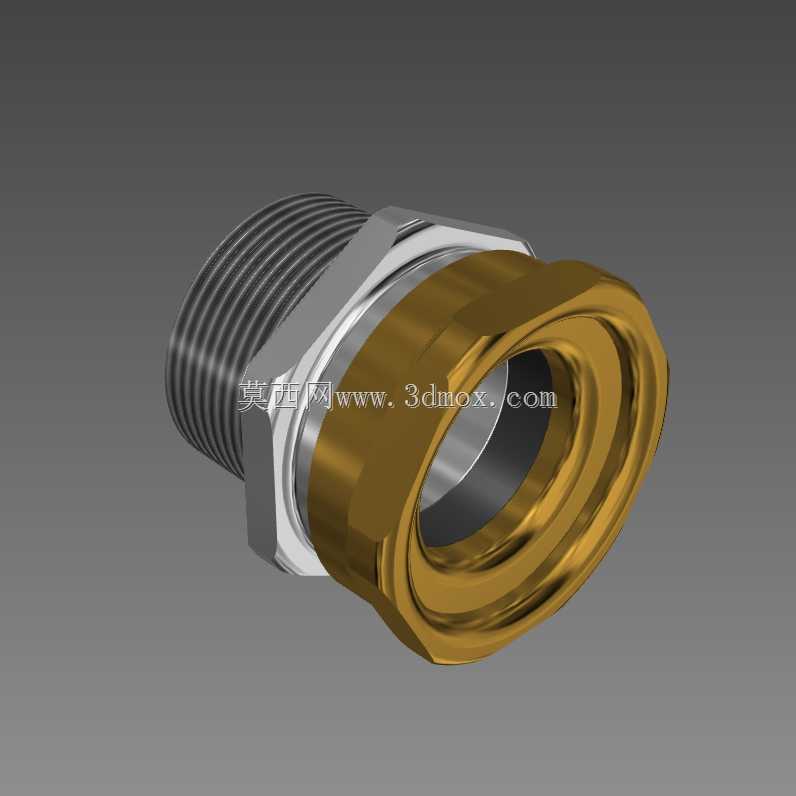

　　安装时直接旋入柜体预制的NPT内螺纹安装孔即可完成主体固定，无需额外加装复杂的固定法兰，NPT锥螺纹本身的锥度特性在旋紧过程中会形成螺纹副的过盈配合，能保证螺纹连接位置的密封可靠性，避免缝隙渗漏。本体中段设置了弹性密封环与压紧定位结构，当尾端的金色压紧螺母逐步旋紧时，会轴向挤压弹性密封环，让密封环产生均匀的径向形变，紧紧包裹住穿过其中的电缆外护套，既可以实现电缆外圆与接头内壁之间的静密封，又能对电缆形成足够的抱紧力，避免设备运行过程中电缆受外力拉扯出现移位、松脱，甚至扯断内部接线的问题。尾端的压紧螺母采用了外六角防滑结构，现场安装时可以直接用普通开口扳手操作，不需要定制专用工装，能有效降低现场安装的操作难度，提升装配效率。

　　建模过程中对各零件的配合公差做了贴合实际生产的还原，金属本体的外螺纹牙型、压紧螺母的内螺纹牙型都按照实际螺纹参数做了准确建模，弹性密封环的压缩量设置在合理区间，既保证密封所需的形变压力，又不会因为压缩量过大导致密封环被压溃、提前老化失效，同时也避免压缩量不足导致密封失效、抱紧力不够的问题。各金属零件的台阶过渡位置都做了合理的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装时划伤施工人员手部、割破电缆外护套，也能引导零件装配时的对中，减少装配卡滞的概率。从安装边界尺寸来看，这款接头的NPT外螺纹段长度适配常规2mm至4mm厚度的柜体板材安装，旋入后不会因为螺纹段过长挤占柜内布线空间，也不会因为螺纹段过短导致啮合牙数不足，

　　影响连接强度与密封性能。接头整体的最大外径控制在合理范围，当柜体上需要密集布置多个电缆穿舱接头时，不会因为接头外径过大导致相邻安装孔的间距不足，给柜体开孔布局留出足够的调整空间。在实际选型应用中，这类密封接头的适配电缆直径范围覆盖了常规工业场景中绝大多数10平方至25平方的多芯控制电缆、动力电缆，不需要针对每一种线径单独定制接头，能有效减少备件库存品类，降低运维阶段的备件管理成本。建模时对各零件的材质表现也做了对应区分，金属本体采用金属镀锌质感处理，压紧螺母采用黄铜材质质感，密封环采用黑色橡胶质感，和实际工业产品的材质配色保持一致，在做设备整体装配校验、三维布线仿真时，可以直观检查接头与周边结构件的干涉情况，提前发现安装空间不足、布线折弯半径不够等设计问题，减少现场安装时的整改工作量。需要注意的是，这类NPT螺纹安装的密封接头在装配时，需要在螺纹副位置缠绕适量的生料带或者涂抹螺纹密封胶，进一步提升螺纹位置的密封性能，尤其是在户外、防爆、高湿度的应用场景中，这一步操作是保证整体防护等级达标的关键环节，建模时也预留了足够的螺纹啮合长度，保证密封材料填充后不会出现螺纹啮合不足的问题。
