博世HDEV-5-1型GDI燃油喷射器结构模型

　　在缸内直喷汽油机的燃油供给系统中，喷油器的结构精度直接决定了混合气形成质量，进而影响整机的动力输出、排放水平与燃油经济性，这款博世HDEV-5-1型GDI喷油器，是目前小排量增压直喷机型上应用较为广泛的高压喷射部件。从实际装车场景来看，这类喷油器通常安装在气缸盖的喷油器安装孔内，上端通过快插接头与高压燃油轨连接，侧方的电气接插件与发动机ECU的驱动线束对接，下端喷孔端伸入燃烧室顶部，在进气或压缩冲程按照ECU的喷油脉宽指令，将加压后的燃油以设定的锥角雾化喷入气缸。

　　从功能特性上看，该款喷油器属于高压侧置喷射类型，适配的燃油系统工作压力通常覆盖150bar至350bar区间，内部集成的高速电磁阀可实现毫秒级的启闭响应，能够支持多次喷射策略，也就是在一个工作循环内完成预喷、主喷甚至后喷的多段燃油供给，预喷可以降低缸内燃烧噪声，主喷保证主要动力输出的燃油供给，后喷则可以配合后处理系统提升排温，降低颗粒物排放。喷孔端的雾化角度经过匹配标定，喷出的燃油形成均匀的空心锥形油束，能够在极短时间内与进气涡流充分混合，避免燃油湿壁导致的机油稀释、积碳生成等问题。

　　在设计思路层面，这款喷油器的结构充分考虑了缸内的恶劣工作环境，主体金属壳体采用高强度不锈钢材质，能够承受燃烧室的高温高压冲击，同时具备足够的抗燃油腐蚀能力。上部的快插接头集成了密封结构，安装时只需推入高压油轨的对应接口即可完成密封与固定，无需额外的卡箍紧固，能够提升总装环节的装配效率。侧置的电气接插件采用带锁止结构的设计，车辆运行过程中的振动不会导致接插件松脱，接插件内部的插针做了防水防油处理，避免油气侵入导致的接触不良。喷油器中部的定位轴径与气缸盖安装孔为间隙配合，配合配套的密封环可以实现燃烧室与缸盖上部空间的密封，防止燃气窜出或者机油渗入燃烧室。下端的喷孔板采用激光精密打孔工艺，每个喷孔的直径、角度都经过严格的流量校准，保证各缸喷油量的一致性偏差控制在极小范围内，避免出现各缸工作不均匀导致的怠速抖动、动力输出不平顺问题。

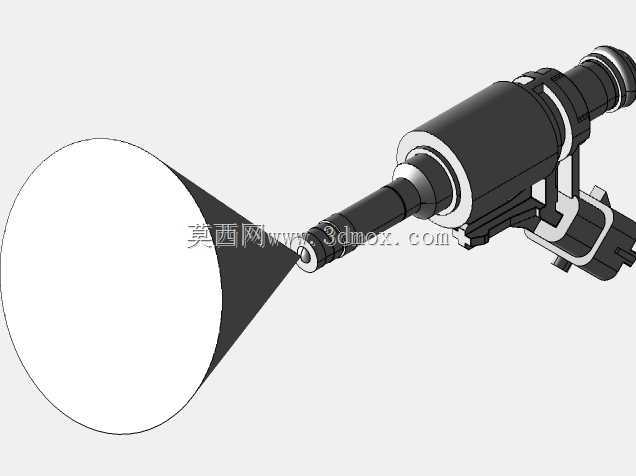

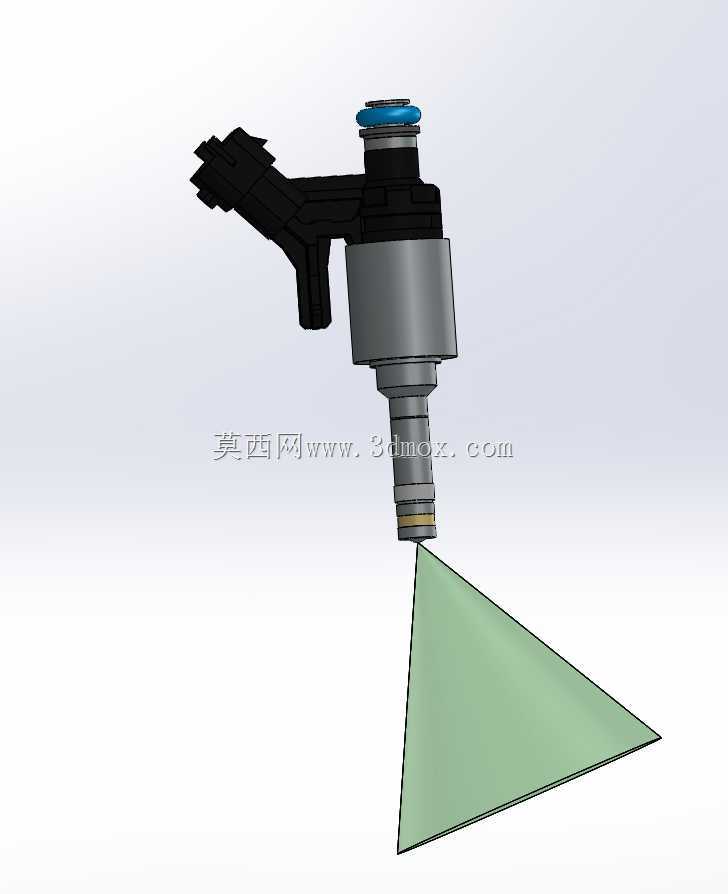

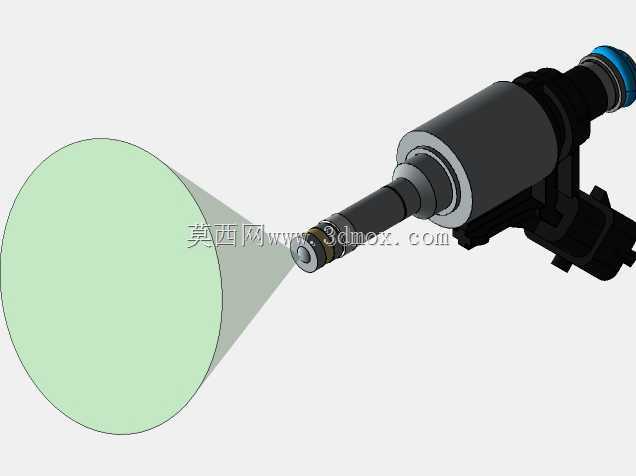

　　从安装边界尺寸来看，这款喷油器的整体轴向长度适配主流的小排量直喷发动机气缸盖高度，上部接头外径、中部定位轴径、下部伸入燃烧室段的直径都有严格的尺寸公差要求，替换安装时不需要对气缸盖安装孔做任何二次加工。侧方接插件的伸出方向与角度经过优化，不会与周边的进气歧管、点火线圈、线束支架等部件产生干涉，装配时可以直接顺着安装孔压入，之后插接线束、连接高压油轨即可完成安装。在做发动机周边结构设计或者燃油系统匹配建模时，这个模型可以直接用于装配干涉检查、安装空间校核，也可以作为喷油器结构教学、喷射原理演示的直观载体，帮助设计人员快速理解高压GDI喷油器的结构组成与装配关系，减少前期方案设计时的尺寸校核工作量。建模过程中还原了喷油器的各个细节结构，包括接插件的锁止卡扣、快插接头的密封环槽、喷孔端的密封结构，以及油束喷射的锥形示意范围，能够直观呈现喷油器装车后的工作状态，在做发动机台架搭建、整车机舱布置时，可以直接调用该模型进行空间布局验证，避免后续设计阶段出现部件干涉的问题。
