博世燃油喷射器精密结构三维数模

　　在车用动力系统的燃油供给链路里，燃油喷射器是决定空燃比控制精度、燃烧效率与排放表现的核心执行部件，这款博世规格的喷射器结构数模，完整还原了量产装车件的全部装配特征与接口边界，可直接用于发动机台架搭建、燃油系统匹配仿真、教学演示样机开发等场景。从实际装车工况来看，这类喷射器普遍适配缸内直喷或进气道喷射的汽油机动力单元，安装位置位于进气歧管或气缸盖的喷油器安装座内，上端通过快插接口与燃油分配管连通，侧方的电气接插件与ECU驱动线束连接，下端喷孔伸入进气道或燃烧室内，按照ECU输出的喷油脉宽信号精准控制燃油喷射量与喷射锥角，保证燃油与进气充分雾化混合。

　　建模过程中优先还原了产品的实际功能分区：顶部的蓝色快插密封结构，是与燃油轨对接的高压密封界面，建模时严格匹配了快插接头的卡接槽深度、密封胶圈的压缩量边界，保证装配仿真时不会出现密封面过盈量超标或卡接失效的问题；中部的金属壳体段集成了电磁驱动线圈、阀芯复位弹簧、油道过滤结构，数模里保留了壳体外部的定位凸台特征，该凸台与安装座的定位缺口配合，可限制喷射器周向转动，保证喷孔的喷射方向与设计值一致，避免燃油喷到进气道壁面形成湿壁效应，影响冷启动排放表现。侧方伸出的接插件结构，建模时还原了卡扣锁止的角度与插针的排布位置，可直接匹配标准车用线束接插件的数模进行装配干涉检查，避免实车装配时出现线束接插件与周边进气管、传感器支架的空间干涉。

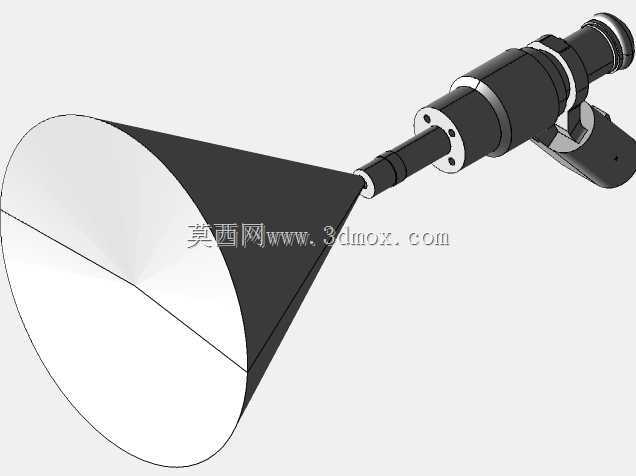

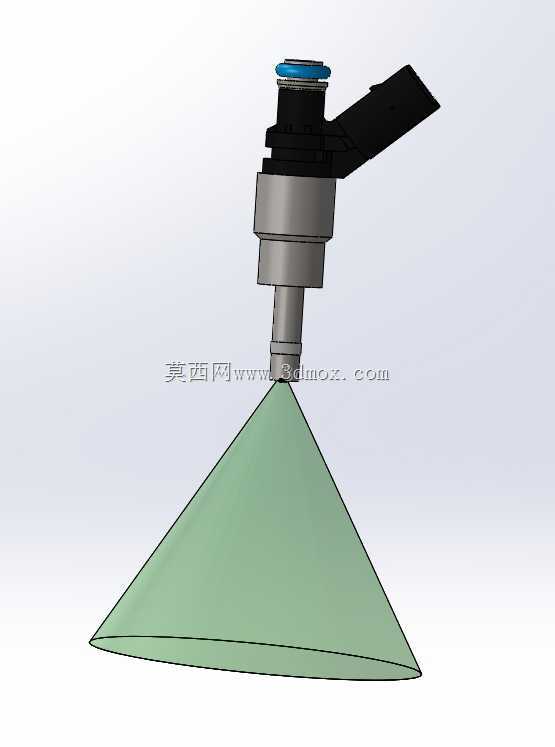

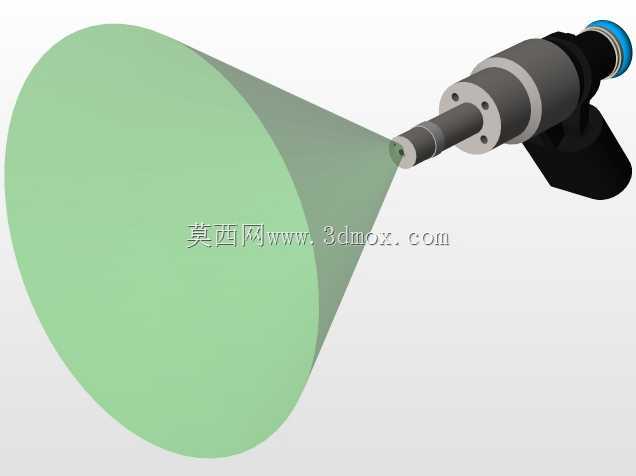

　　下端的喷嘴段是整个部件的功能核心，数模中还原了喷嘴头部的密封锥面结构，该锥面与安装座的配合锥面贴合，配合上部的密封胶圈形成两道密封屏障，防止高压燃油从安装间隙泄漏；同时按照实际喷射角度搭建了喷雾锥角的示意特征，直观呈现燃油喷出后的扩散范围，在进行进气道流场仿真或燃烧室匹配设计时，可直接参考该锥角范围调整喷射器安装角度、活塞顶燃烧室凹坑形状，避免油束直接撞击活塞顶或气缸壁面，减少积碳生成与机油稀释风险。

　　从安装边界尺寸来看，这款喷射器的整体长度、壳体外径、安装定位点到喷孔端面的距离，均严格参照量产零件的实测尺寸搭建，上部快插接口的外径符合车用燃油管快插接口的通用标准，接插件的插接方向与壳体轴线的夹角也与实车布置角度一致，在进行发动机舱整体布置时，可直接调用该数模进行空间校核，验证燃油分配管安装后喷射器与气缸盖罩、进气歧管、点火线圈等周边部件的最小安全间隙，避免样件试制阶段出现装配干涉问题。

　　结构设计上，数模完整拆分了各个可独立装配的子零件，包括上部快插接头、电磁线圈壳体、阀芯组件、喷嘴头、密封胶圈、接插件外壳等，每个零件的配合公差带都按照量产件的工艺要求做了预留：比如金属壳体与喷嘴头的压装配合段，设置了合理的过盈量范围，保证压装后能承受燃油系统的工作压力不会脱落；阀芯与阀座的配合段还原了精密偶件的配合间隙特征，可用于讲解喷射器的工作原理——电磁线圈通电时产生电磁吸力克服弹簧力将阀芯吸起，高压燃油从喷孔喷出，断电时阀芯在弹簧力作用下复位切断燃油供给，整个运动行程的尺寸也在数模中做了明确标注，可直接用于运动仿真验证阀芯运动过程中是否存在卡滞风险。

　　在实际工程应用中，这类高精度的喷射器数模还可用于故障模拟分析，比如模拟密封胶圈老化后的泄漏路径、阀芯磨损后的喷油量变化趋势，也可作为职业院校汽车维修、发动机设计相关专业的教学演示模型，帮助学员直观理解燃油喷射系统的工作逻辑与结构组成；在进行改装发动机的燃油系统升级时，也可参考该数模的接口尺寸匹配更高流量的喷射器，验证改装件与原车安装位的适配性，减少改装过程中的适配打磨工作。
