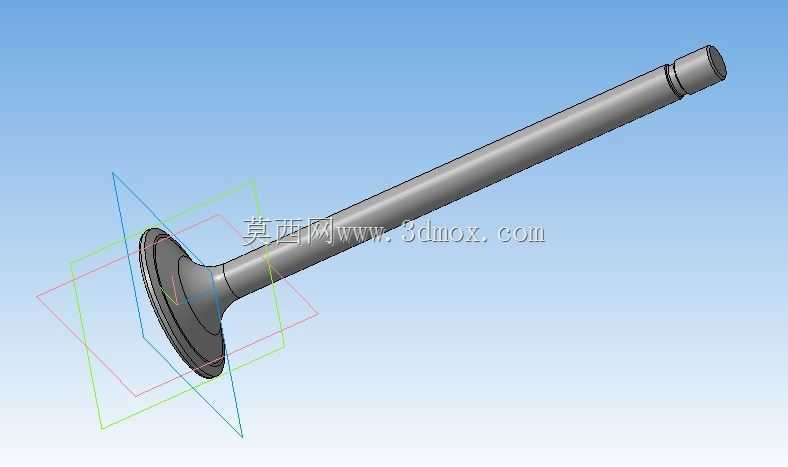

内燃机进排气用菌状气门结构三维数模

　　在往复式内燃机的配气机构里，这类菌状气门是直接控制进排气道通断的核心执行零件，日常工作时需要承受高温燃气冲刷、往复冲击载荷以及气门弹簧的持续压紧力，其结构合理性直接决定发动机的充气效率、密封可靠性与整机使用寿命。从结构设计逻辑来看，该零件采用盘状头部加细长杆身的经典构型，盘部的锥面密封带需要和缸盖气门座圈的锥面实现高精度贴合，密封带的角度通常匹配行业通用的45度设计，既可以保证落座时的自动对中性能，也能在气门开启时让气流获得更顺畅的流通截面，减少进气阻力与排气背压。杆身部分采用等直径细长轴设计，表面需要满足极高的光洁度与硬度要求，工作时在缸盖导管内做高频往复直线运动，杆身端部的环槽是用来安装气门锁夹的结构，锁夹卡入槽内后可以和气门弹簧座实现可靠连接，将弹簧的预紧力传递到气门头部，保证气门关闭时的密封压力足够。

　　从安装边界来看，杆身直径需要和气门导管的内孔保持合理的配合间隙，间隙过大会导致气门导向失准、密封偏磨，还会让机油顺着间隙窜入燃烧室造成积碳，间隙过小则会在热态下出现卡滞，引发气门关闭不严、缸压不足的故障。头部盘径的尺寸需要匹配气道开口的大小，在不与缸盖燃烧室壁面、活塞顶面发生运动干涉的前提下，尽可能扩大流通面积，提升发动机的进排气效率。设计时还需要考虑不同工况下的热膨胀量，气门头部直接接触高温燃气，工作温度远高于杆身与导管部位，因此在结构上要预留合理的热膨胀补偿量，避免热态下气门伸长导致关闭不严。

　　实际应用场景覆盖了车用汽油机、柴油机、通用小型内燃机、工程机械动力单元等绝大多数采用顶置配气机构的动力设备，部分四冲程空压机、特种气体压缩机的配气结构也会采用同构型的气门零件。在建模过程中，需要重点保证密封锥面的形位公差、杆身的圆柱度、锁夹槽的位置精度，这些尺寸直接影响后续零件加工的合格率与装机后的运行可靠性。杆身与头部的过渡区域采用大圆角平滑过渡，避免应力集中，因为这个区域是气门工作时应力最高的位置，高频往复运动带来的交变载荷很容易在应力集中处引发疲劳断裂。头部背面的流线型曲面设计，是为了引导气流走向，减少气流在气门背部的涡流损失，这一细节对高转速发动机的动力输出影响尤为明显。

　　在做整机配气机构匹配时，还要结合凸轮型线、气门弹簧刚度、落座速度等参数校核气门的运动特性，确保气门在全转速区间内都能准确跟随凸轮运动，不会出现气门飞脱、反跳等异常工况。气门杆的端部需要做淬火硬化处理，因为这个位置直接和摇臂或者挺柱接触，承受凸轮传递来的周期性冲击载荷，表面硬度不足会快速出现磨损凹陷，导致气门间隙变大、配气相位失准。密封锥面在设计时通常会比座圈锥面略小1度左右，形成线接触密封，这样既可以提升密封比压，也能在落座时产生一定的自研磨效果，减少积碳附着对密封性能的影响。
