内燃机用组合式刮油环结构设计

　　在往复式内燃机的活塞组件设计中，刮油环是直接影响整机机油消耗、缸套润滑状态与排放表现的核心薄壁零件，其安装位置位于活塞头部的油环槽内，与气环组配合完成燃烧室密封与缸壁润滑油调控的双重功能。不同于承担高压燃气密封的气环，刮油环的核心作用是在活塞往复运动过程中，均匀刮除缸套内壁多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标与机油耗过高问题，同时在缸壁保留厚度均匀的连续油膜，为活塞与缸套的高速往复摩擦提供充足润滑，降低摩擦副磨损速率。

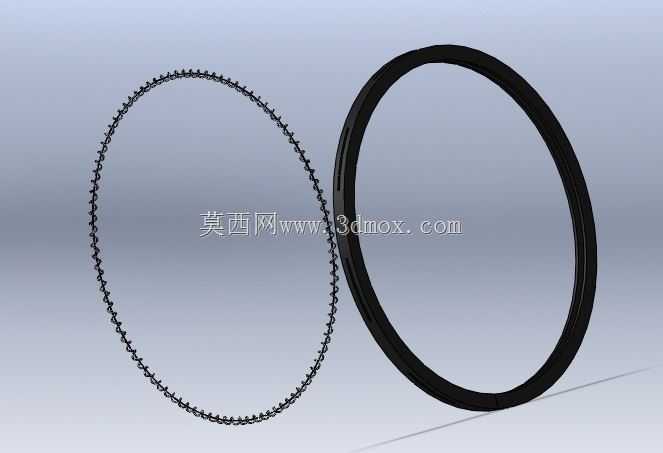

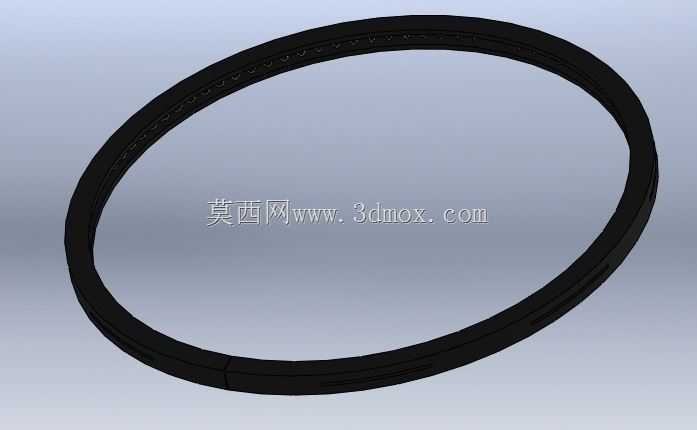

　　本次设计的刮油环为组合式钢带结构，整体采用开口环形设计，自由状态下环体外径略大于缸套公称内径，安装入活塞环槽后依靠自身弹性张力均匀贴附在缸套内壁，开口处预留合理热膨胀间隙，避免发动机工作温度升高后环体热胀卡滞在缸套内造成拉缸故障。环体外侧工作边设计有双道刮油刃口，两道刃口之间开设有环形回油通道，环体径向对应位置均匀分布回油通孔，刮下的多余润滑油可通过环体回油孔、活塞环槽内的回油通道直接回流至曲轴箱油底壳，避免机油在环槽内堆积被泵入燃烧室。

　　从实际工况适配角度出发，刮油环的径向厚度、轴向高度与活塞环槽的配合间隙需要严格匹配设计公差：轴向间隙过大会造成环体在环槽内随活塞往复产生高频轴向窜动，加剧环槽磨损同时引发机油泵油效应，间隙过小则会在环体积碳、热膨胀时出现卡滞，导致刮油功能失效。环体工作表面的刃口粗糙度需要控制在合理区间，过高的粗糙度会刮伤缸套内表面的珩磨网纹，破坏油膜存储结构，过低的粗糙度则会导致刃口刮油不彻底，无法有效控制缸壁油膜厚度。

　　在车用柴油机、汽油机的实际装配场景中，这类刮油环需要与不同缸径的活塞、缸套做适配匹配，针对增压机型的高爆压工况，环体的弹力设计需要适当提升，保证高转速、高负荷工况下刃口始终与缸壁保持均匀贴合，避免因环体颤振造成刮油间断、机油上窜。针对小排量高转速汽油机，环体的轴向高度做了减薄设计，降低往复运动惯性力的同时，减少环体与环槽的接触面积，降低摩擦功损耗，提升整机燃油经济性。

　　建模过程中需要重点关注环体开口的自由开口间隙、工作状态开口间隙的尺寸换算，以及回油孔的分布位置与刮油刃口的角度设计：刃口角度过大则刮油能力不足，机油残留量过高，角度过小则刃口强度不足，长期工作后容易出现刃口磨损、崩缺，导致刮油功能快速衰减。环体内侧与活塞环槽底的配合面需要设计合理的贴合弧度，保证环体在工作过程中受力均匀，避免局部应力集中造成环体断裂。

　　在实际台架验证环节，这类刮油环需要经过冷热冲击循环、全速全负荷耐久、机油耗测试等多项验证，确保在全工况区间内刮油性能稳定，不会出现早期磨损、卡滞、弹力衰减等问题。对于再制造发动机的配件选型，这类刮油环的尺寸公差需要匹配缸套磨损后的实际内径，避免因缸套珩磨后尺寸变化导致环体贴合压力不足，出现装机后机油耗超标的问题。不同于一体式铸铁油环，组合式钢带刮油环的质量更轻，跟随活塞往复运动的跟随性更好，在高转速工况下不容易出现环体悬浮导致的密封失效，更适配当前高转速、低摩擦的发动机设计趋势。
