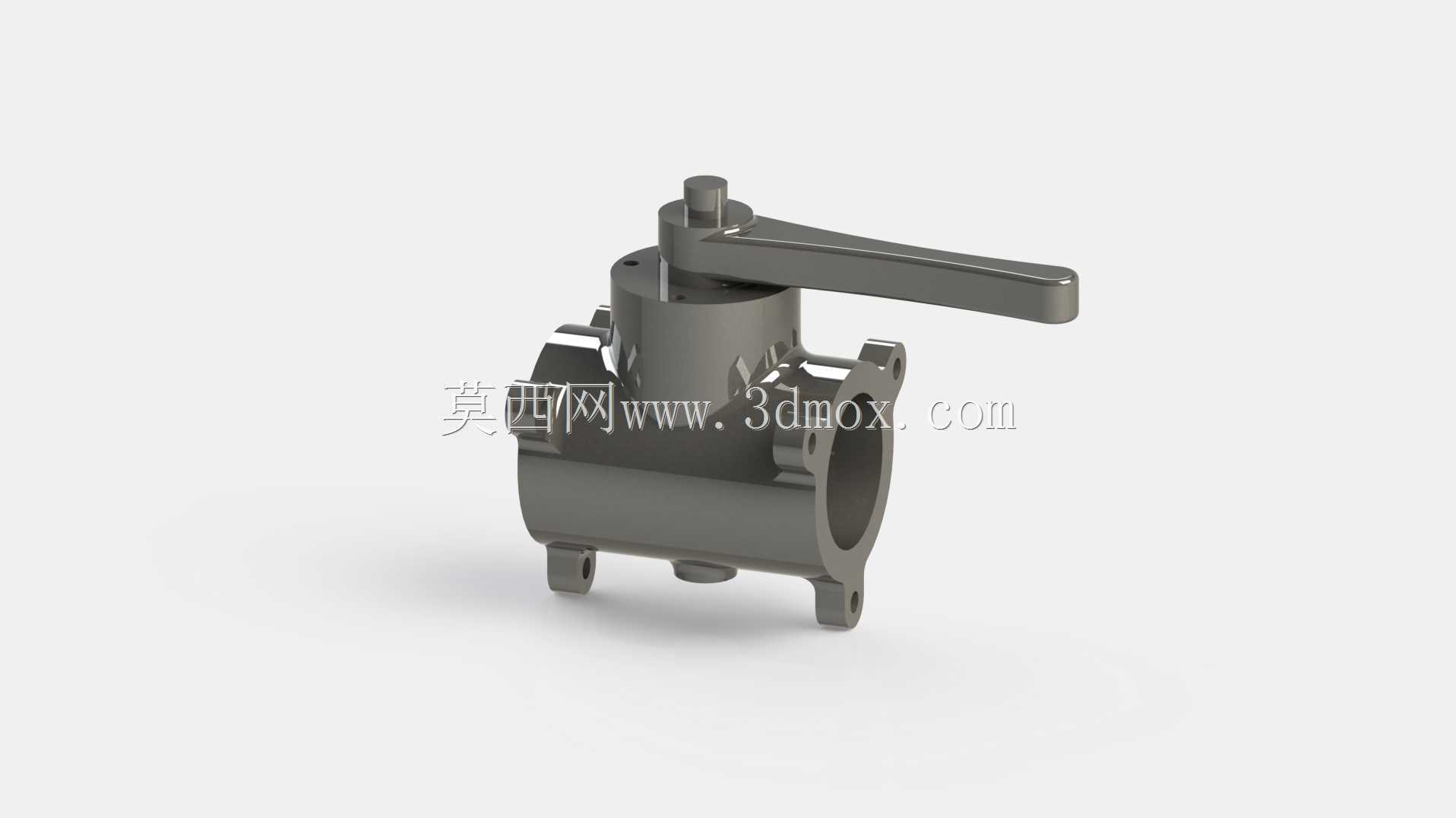

手动杠杆式法兰连接蝶阀结构设计

　　在市政给排水、暖通空调循环水、化工低压流体输送、食品级物料输送等管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款手动杠杆驱动的蝶阀结构，针对中小通径低压管路的日常操作场景做了适配优化，相比同通径的闸阀、截止阀，整体结构更紧凑，安装占用的轴向空间更小，自重也更轻，能有效降低管路支架的承重负载，尤其适合架空敷设的管路系统使用。

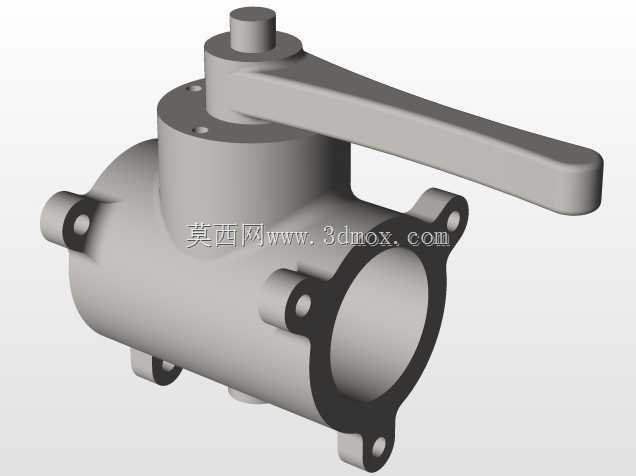

　　从功能特性来看，这款蝶阀采用绕阀杆轴线旋转的圆盘形阀瓣作为启闭件，阀瓣旋转90度即可完成全开到全关的动作，手动操作的杠杆手柄做了加长力臂设计，操作人员无需借助额外辅助工具，仅靠手部力量就能完成带压工况下的启闭操作，手柄上预留的档位定位结构，可以让阀瓣停留在0-90度区间的任意角度，实现管路流量的线性调节，满足不同工况下的流量分配需求。需要注意的是，这类中线结构的蝶阀，阀瓣始终处于管路通流截面内，即使在全开状态下，也会对流体产生一定的压损，在选型计算管路沿程阻力的时候，需要把这部分局部阻力纳入核算范围，避免出现泵组扬程匹配不足的问题。

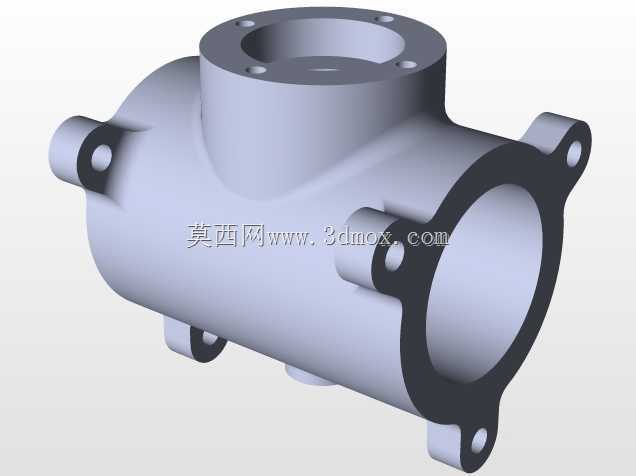

　　设计思路上，这款蝶阀采用了中线式密封结构，阀杆轴线同时穿过阀瓣中心与管路轴线，相比偏心蝶阀结构，零件数量更少，加工装配难度更低，适合批量标准化生产。阀体两端采用法兰连接结构，法兰的螺栓孔位置、密封面尺寸匹配通用管路法兰标准，安装时不需要额外加工过渡连接件，直接和同压力等级的管路法兰对接即可，密封垫片选用常规的橡胶或四氟垫片就能满足密封要求。阀体底部设置的支撑脚结构，是针对大一点通径的蝶阀做的优化，安装时可以通过支撑脚把阀门重量传递到基础支架上，避免阀体重力长期作用在管路法兰上造成法兰密封面变形泄漏。驱动手柄和阀杆的连接采用扁方配合加顶丝固定的结构，装配时不需要复杂的工装，现场如果出现手柄损坏的情况，也可以快速拆卸更换，降低运维成本。

　　安装边界方面，这款蝶阀的轴向安装尺寸远小于同通径的闸阀，在管路排布空间紧张的场景下优势明显，安装时需要注意预留足够的手柄操作空间，手柄旋转轨迹范围内不能布置其他管路或结构件，避免出现操作卡滞。同时要注意介质流向，虽然中线蝶阀可以实现双向密封，但如果长期用于单向节流工况，建议按照阀体上标注的流向安装，能有效延长密封件的使用寿命。阀杆的密封采用多层填料压盖结构，当使用过程中出现阀杆位置微渗的情况，不需要停役拆解阀门，只要均匀拧紧压盖上的两个螺栓，就能补偿填料的磨损量，快速消除渗漏问题。

　　从实际使用场景来看，这款蝶阀适配的工况压力普遍在1.6MPa及以下，介质温度根据密封件材质不同，可以覆盖-10℃到120℃的区间，除了普通的水、空气介质，更换对应材质的密封件和阀瓣后，也可以用于弱腐蚀性流体、粉体物料的输送控制。在三维建模过程中，需要重点关注阀瓣旋转时和阀体内腔的间隙配合，间隙过大会导致密封失效，间隙过小则容易出现启闭卡滞的问题，同时要验证手柄在全行程旋转过程中，和阀体、外接法兰之间不存在运动干涉，阀杆和上下轴套的同轴度公差需要控制在合理范围，避免阀杆旋转时出现卡涩、操作力矩过大的问题。
