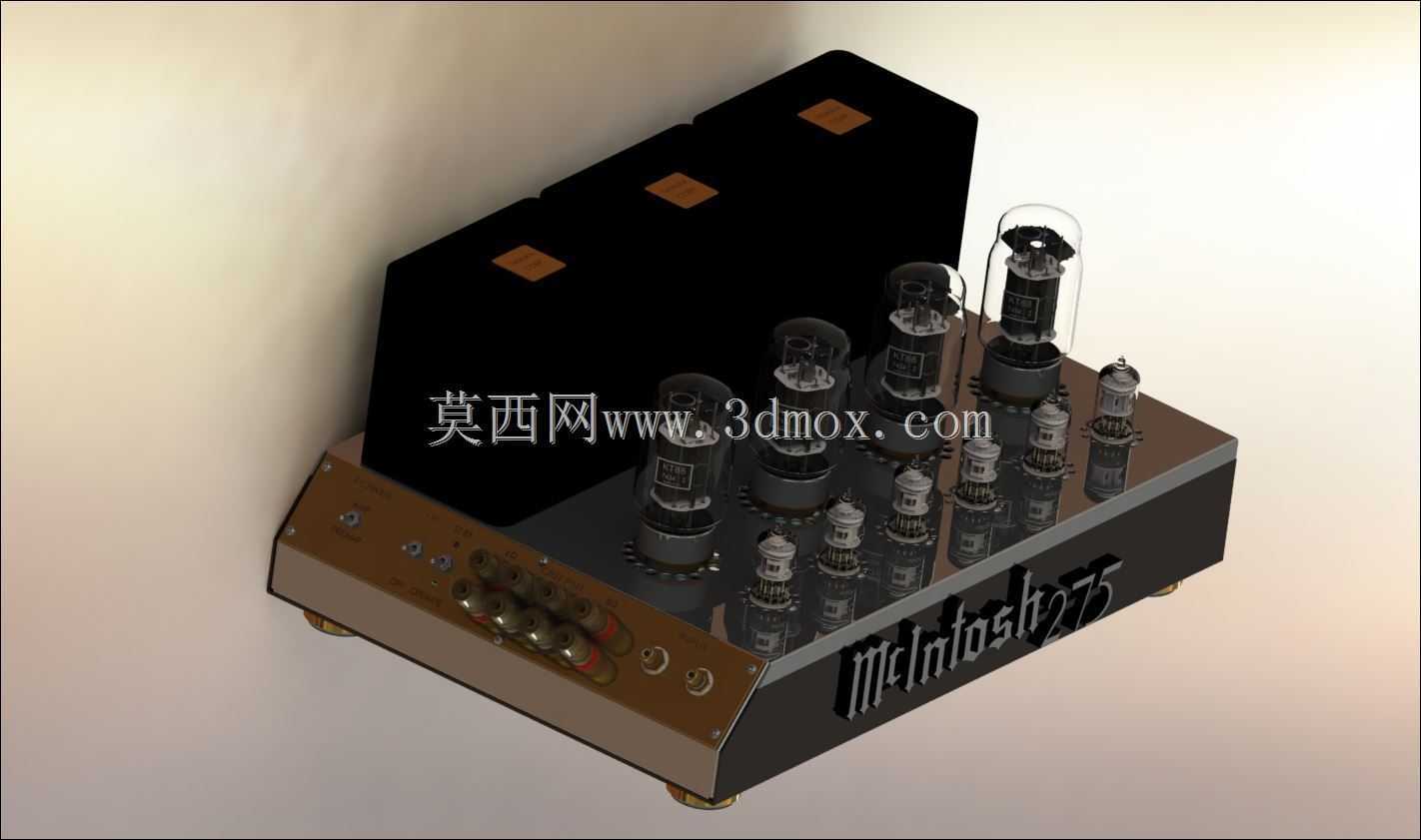

麦景图275胆机功放结构三维复刻

　　这款复刻的麦景图275电子管功率放大器，是面向高端音频重放场景的经典机型结构还原，在民用HiFi发烧领域、专业录音棚监听后端、高端影音室定制搭建场景中都有极高的参考价值。从实际用途来看，该设备核心作用是将前级输出的弱音频信号进行电压与功率放大，驱动高保真音箱完成声电转换，相比晶体管功放，电子管架构的偶次谐波失真特性更贴合人耳听感偏好，尤其适合古典音乐、人声类内容的重放，是很多资深音频玩家搭建桌面系统、独立听音室的核心后端设备。

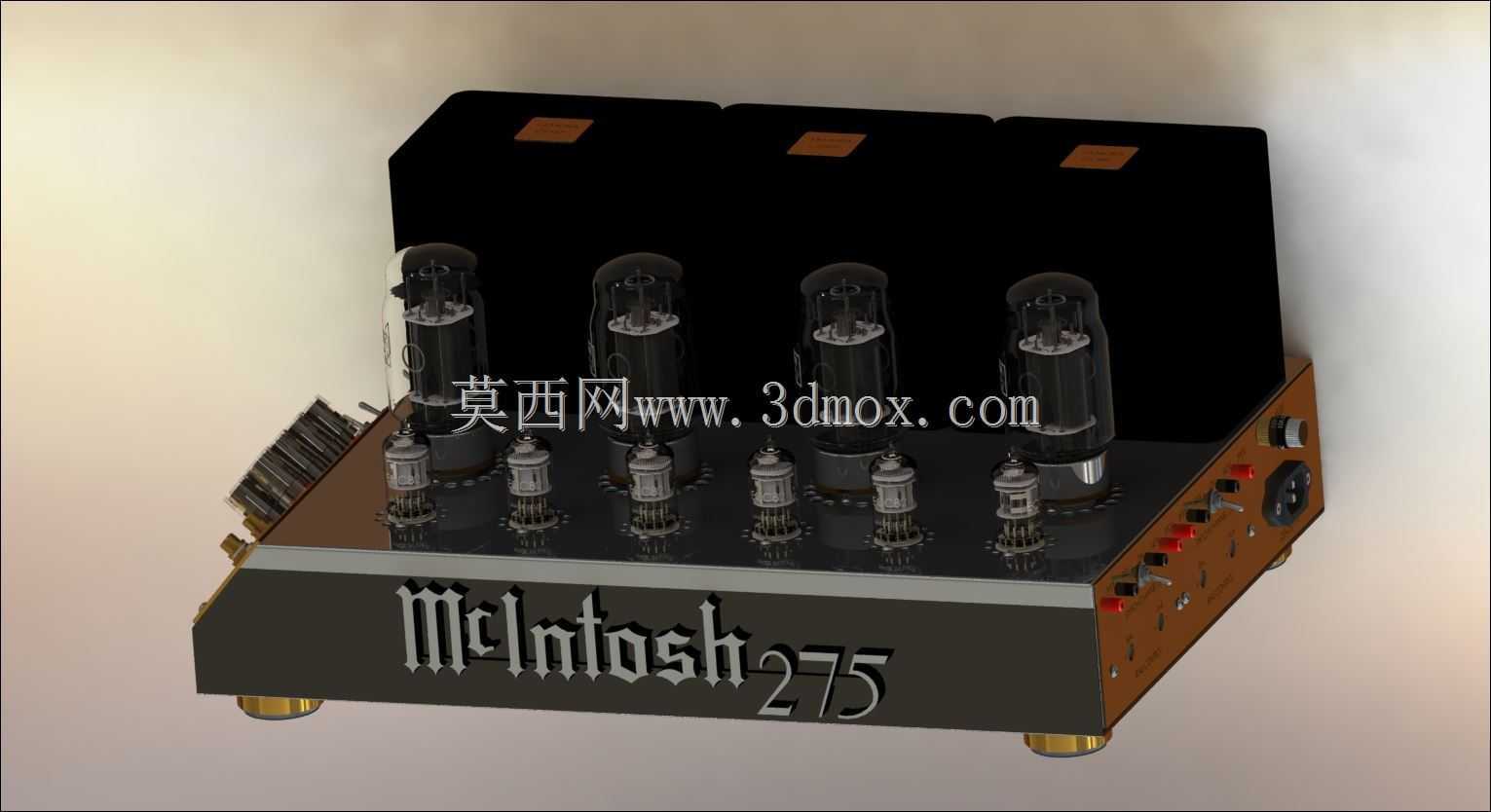

　　从功能特性层面拆解，整机采用推挽式功率放大架构，外露的四只大功率输出电子管搭配前级小信号放大管，配合机身侧面排布的接线端子与调节旋钮，可实现双声道立体声功率输出，额定输出状态下可适配4Ω、8Ω、16Ω等不同阻抗的音箱负载，机身上部的三个黑色屏蔽罩分别覆盖电源变压器、输出变压器与扼流圈，这类电磁屏蔽结构可有效降低电源杂波、变压器漏磁对音频信号的干扰，保证信号传输的纯净度，前面板的品牌标识区域做了立体浮雕处理，底部的金属支撑脚可隔绝桌面传递的机械振动，避免电子管受振产生麦克风效应，影响输出音质。

　　设计思路上，整个结构复刻完全遵循原机的布局逻辑，首先是热管理层面的考量，电子管工作时会产生较高热量，外露式的管座布局可借助空气自然对流完成散热，无需额外加装散热风扇，避免风扇转动带来的机械噪声串入音频回路；其次是信号路径的最短化设计，输入端子到前级放大管、再到推挽输出管、最终到输出接线柱的路径做了等长处理，减少信号传输过程中的相位差与损耗，电源部分与信号放大部分做了物理分区，机身木质侧围与金属底座结合的结构，既兼顾了外观的复古质感，也能利用金属底座实现良好的接地屏蔽，降低外界电磁干扰对弱信号的影响。

　　从外形尺寸与安装边界来看，整机为卧式长方体布局，宽度方向可适配标准音响机架的层板尺寸，深度方向预留了接线端子的插拔空间，安装时机身背部需要留出至少10cm的空隙，方便音箱线、电源线的弯折连接，同时保证背部散热通风顺畅；底部支撑脚的高度将机身抬离安装面1.5cm左右，既可以避免机身底部与安装面直接接触传递振动，也能让底部的空气流通，带走底座内部元件工作产生的热量；机身顶部的电子管与屏蔽罩区域不能堆放杂物，一方面要避免遮挡散热通路，另一方面也要防止金属物件掉落造成高压电路短路，毕竟电子管功放工作时内部存在高压供电，结构设计上的安全间隙也做了充分预留，高压元件与外露金属部件之间的爬电距离符合音频设备的安全规范。

　　在结构细节上，管座采用了陶瓷绝缘材质，可耐受电子管工作时的高温，同时具备良好的绝缘性能，输出变压器的固定结构做了橡胶减震垫缓冲，避免变压器工作时的50Hz工频振动传递到机箱，再通过机箱传递到电子管引发微音效应；前面板的旋钮与开关布局符合操作习惯，常用的电源开关、音量调节、阻抗切换旋钮都布置在伸手可及的机身右侧区域，接线端子采用了镀金处理的接线柱，可降低接触电阻，避免长期使用氧化导致的信号传输损耗。整个三维结构完整还原了原机的装配关系，从电子管的插装位置、变压器的固定方式、侧围木板的连接结构到底部脚钉的安装形式都做了精准复刻，可作为胆机DIY制作、经典音频设备结构研究、音响产品外观设计的参考模型，帮助结构设计人员理解高端胆机的布局逻辑、热管理设计思路与电磁屏蔽处理方式，在自行设计功放产品时规避常见的结构缺陷，比如散热不足、振动干扰、信号串扰等问题。
