Airen径向与直列四缸汽油发动机结构

　　在小型通航动力、轻型载人飞行器、航模竞技装备以及小型特种作业动力单元的选型与结构开发场景中，小排量多缸汽油发动机的结构合理性直接决定整套动力系统的可靠性、功重比与维护便捷性，本次呈现的两款同系列汽油发动机结构，分别覆盖星型径向布局与直列四缸布局两类经典构型，可满足不同安装空间、动力输出特性需求的场景使用。

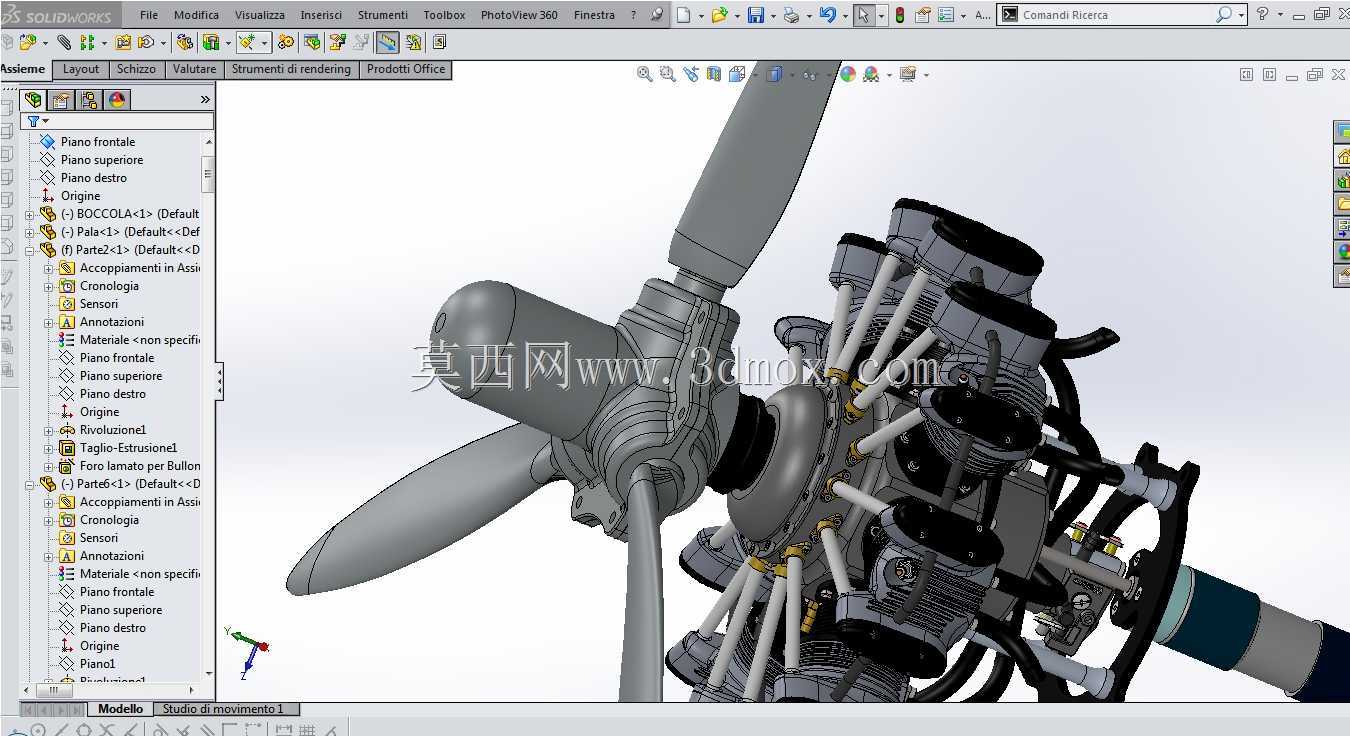

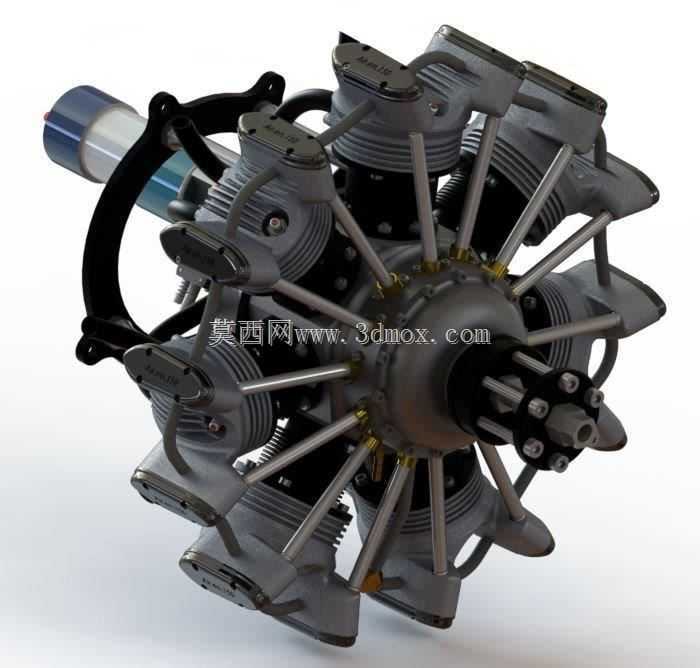

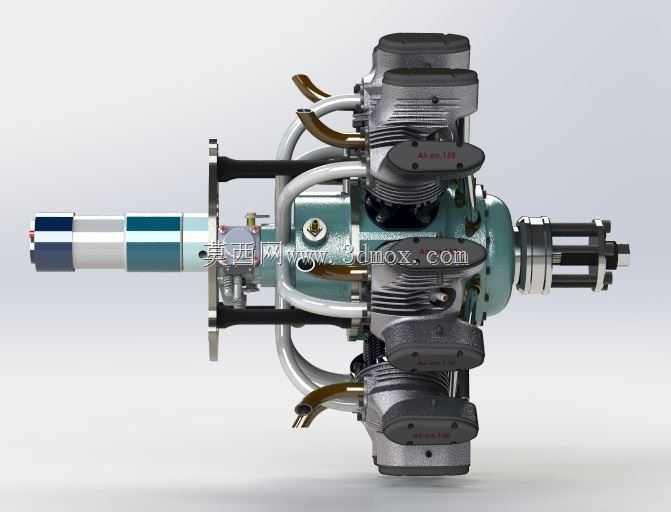

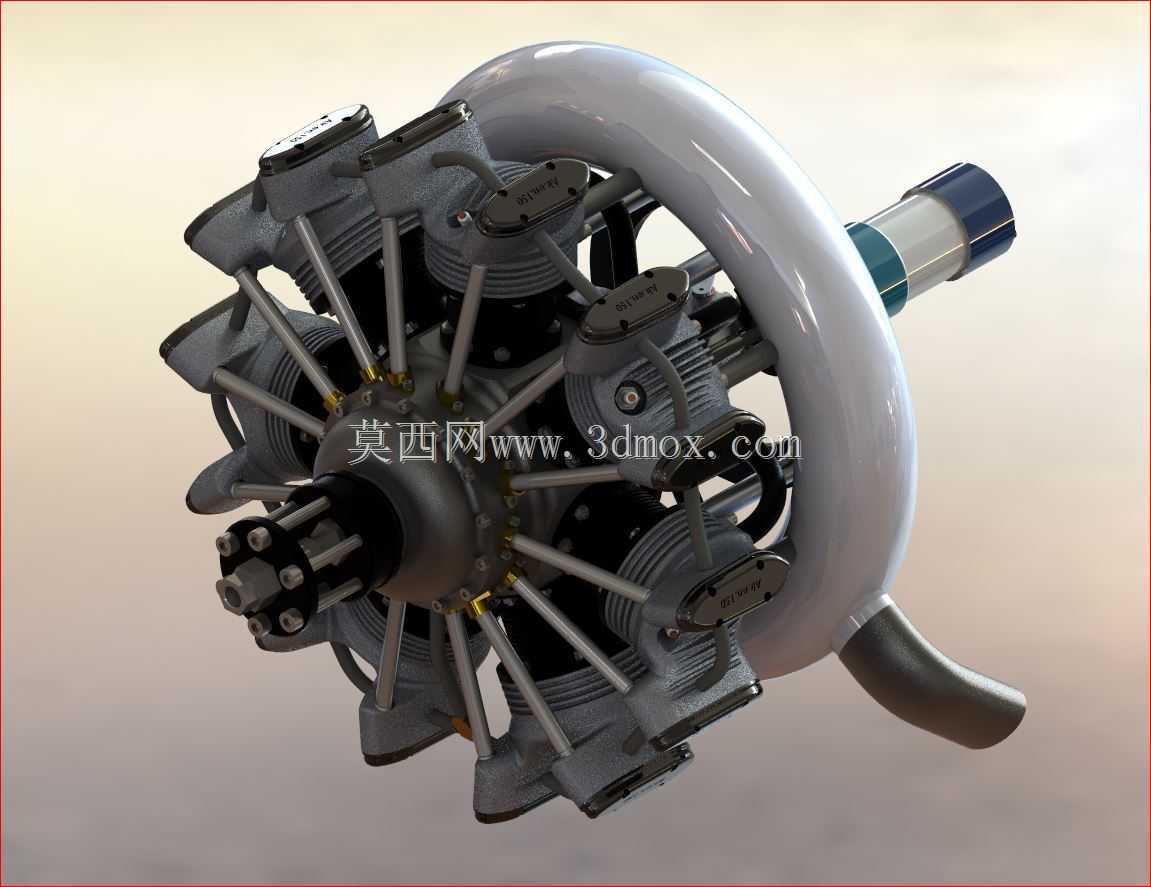

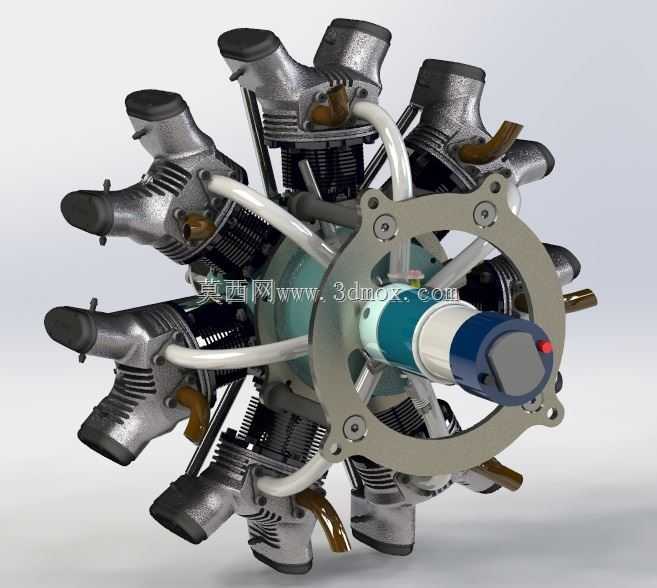

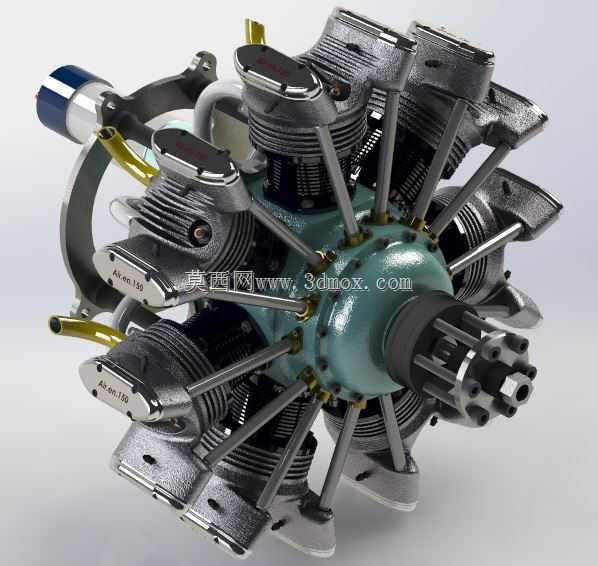

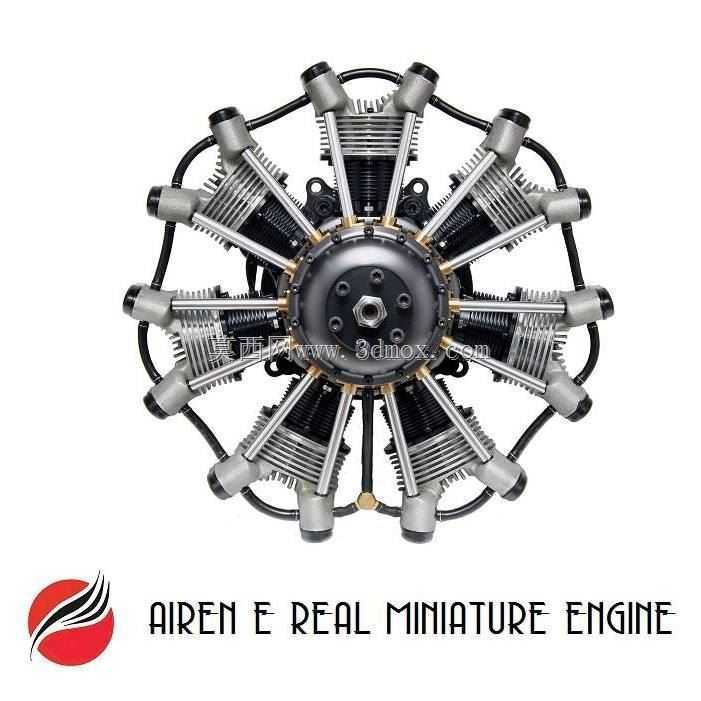

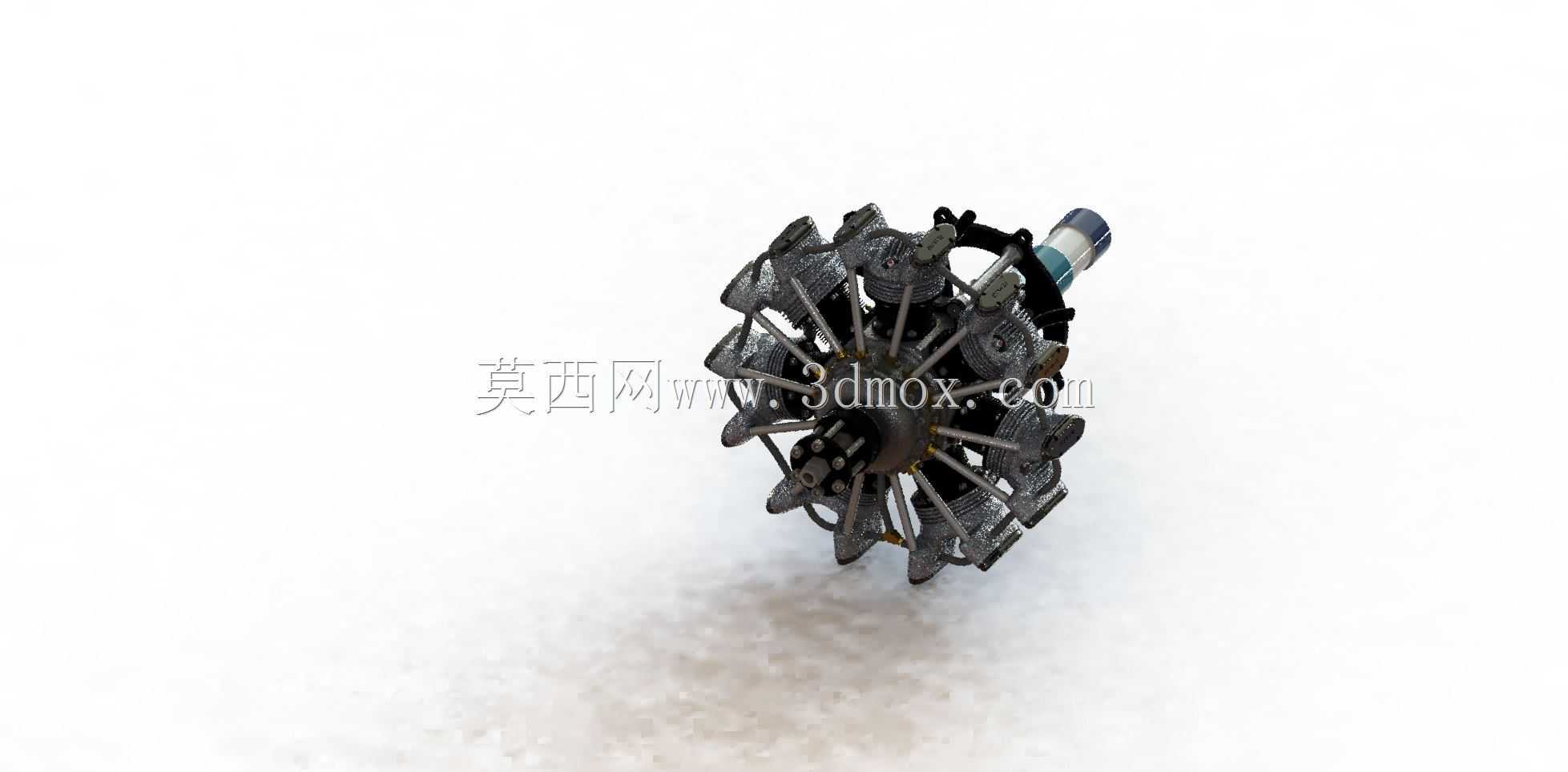

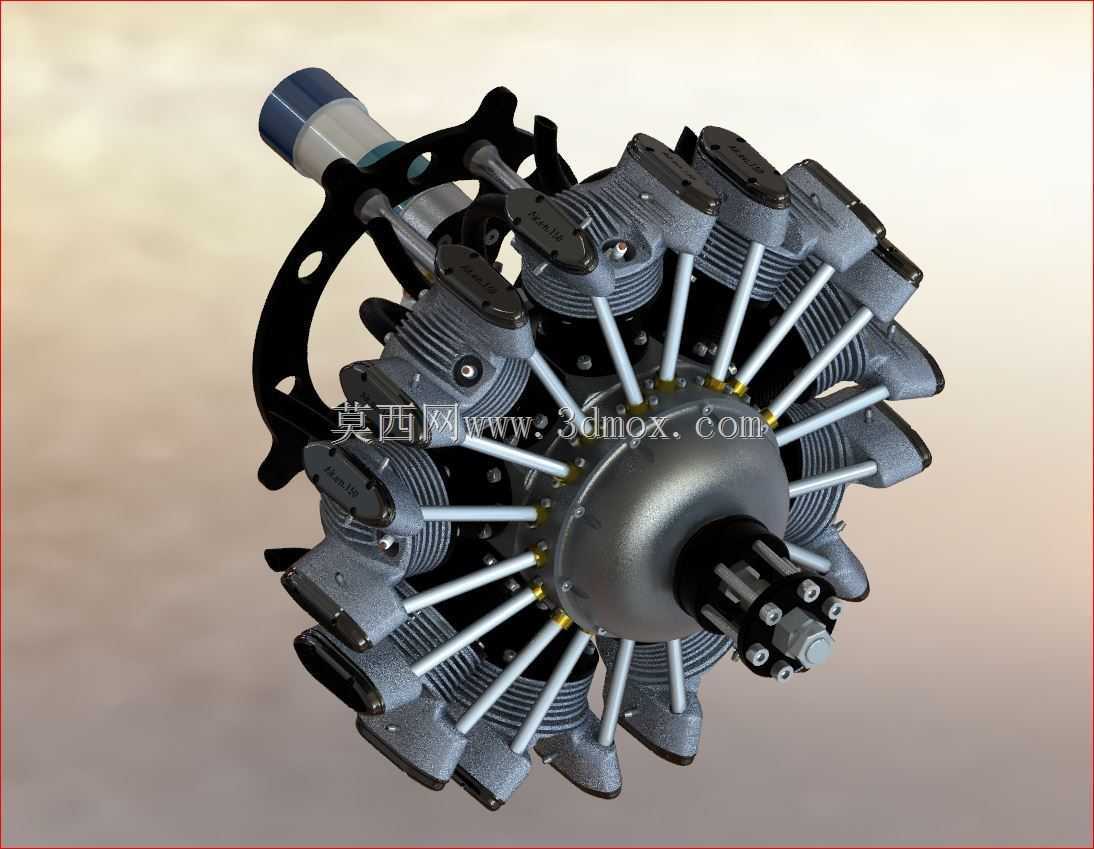

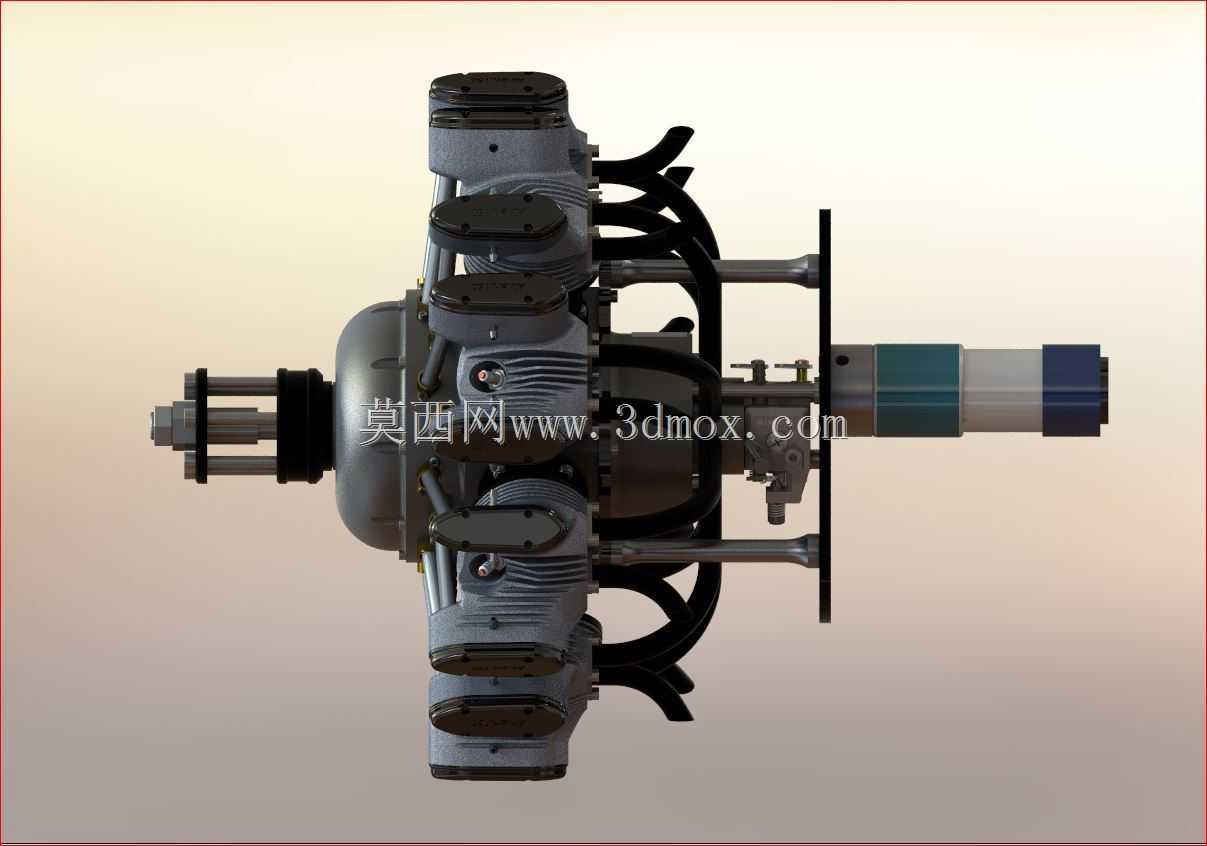

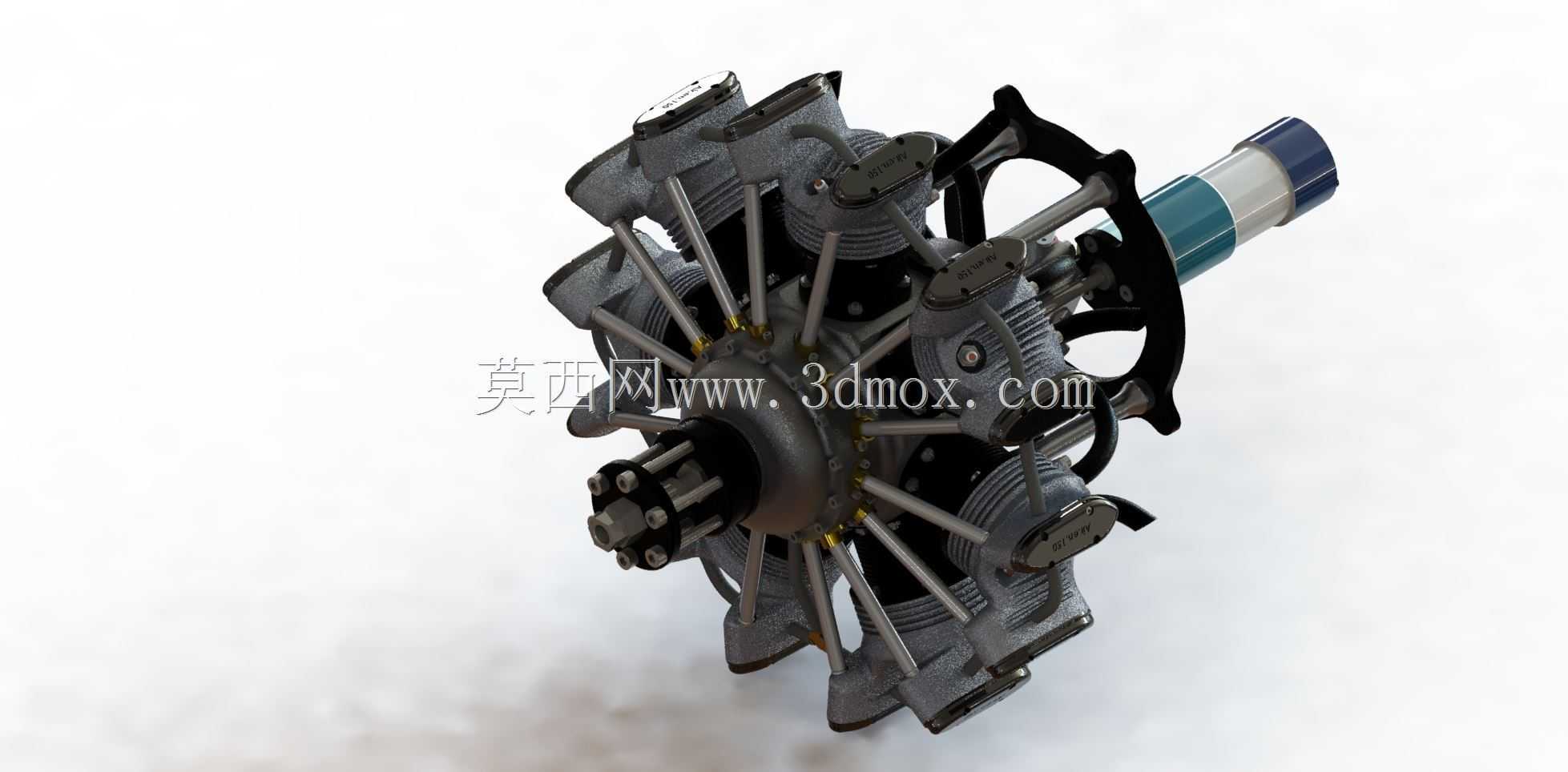

　　从实际用途来看，7缸径向布局的150cc汽油发动机，核心适配对径向尺寸包容度高、对轴向安装长度有严格限制的场景，比如轻型旋翼机的前置动力单元、大型航模的像真动力配置、小型固定翼无人机的长航时动力源，这类场景下径向发动机的曲轴长度更短，整机轴向尺寸紧凑，曲轴运转时的转动惯量分布更均匀，多缸交替做功的输出平顺性更优，不需要额外加装大质量的平衡轴结构就能抵消一阶二阶往复惯性力，能有效降低动力单元的整体自重。而112cc直列四缸构型的发动机，更适配对径向安装尺寸有严格限制、轴向布置空间充足的场景，比如小型摩托改装动力、轻型卡丁车动力单元、小型便携发电机组的动力核心，直列布局的缸体排列规整，进排气歧管的布置路径更短，冷却风道的设计更易实现均匀散热，日常维护时的火花塞更换、气门间隙调整等操作的可达性更好。

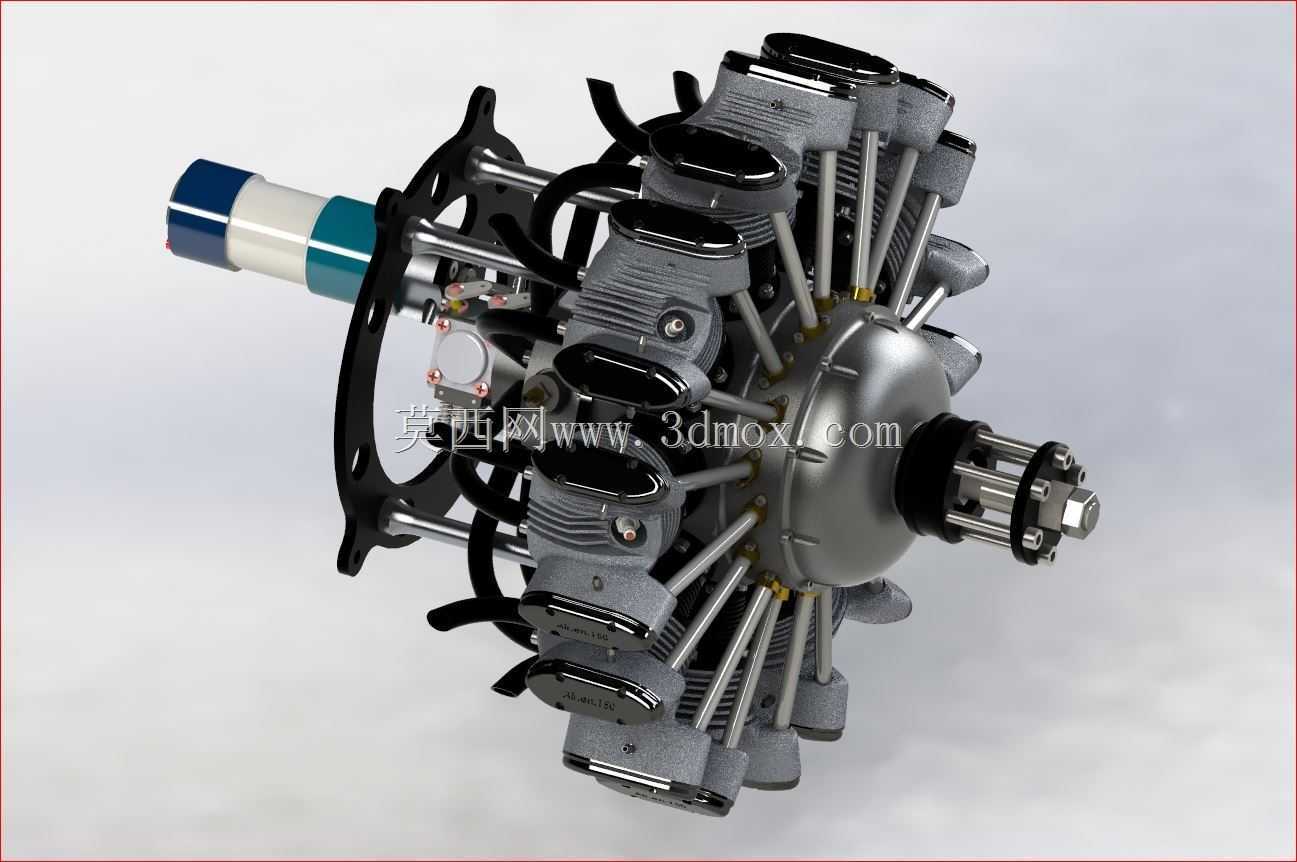

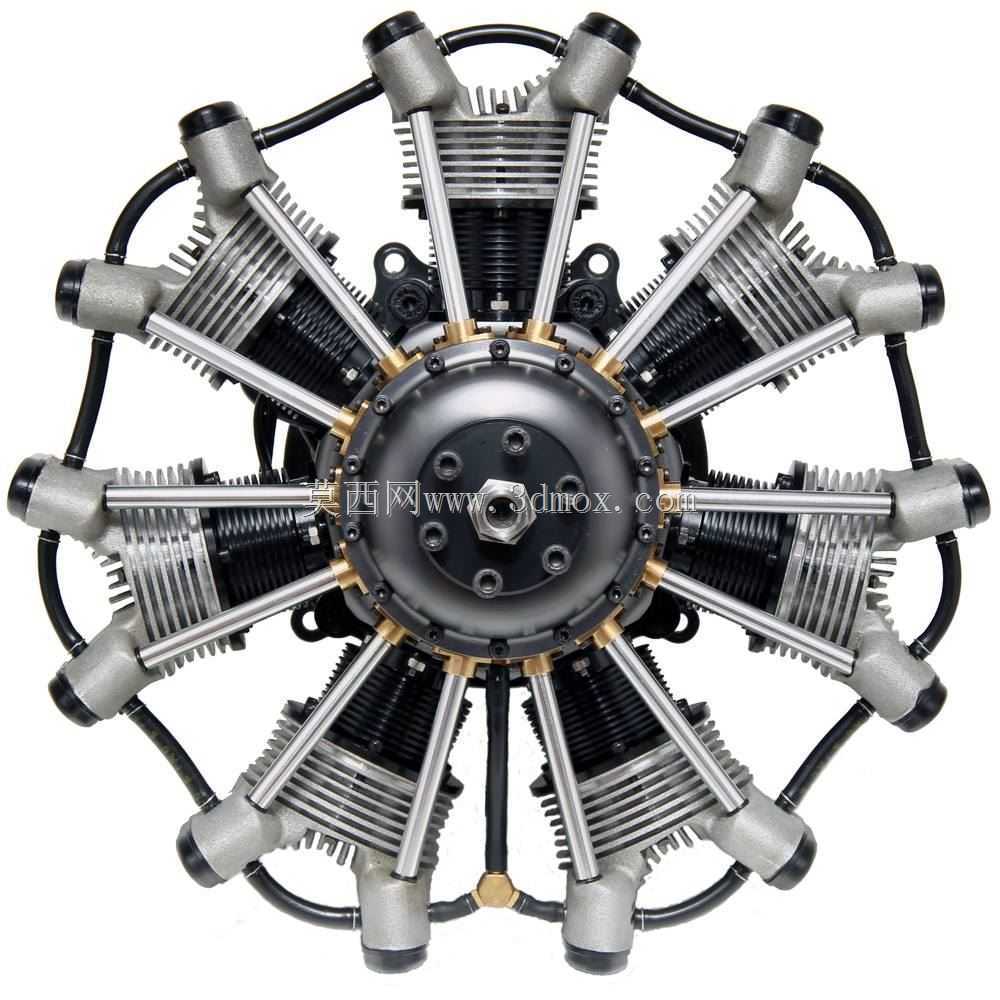

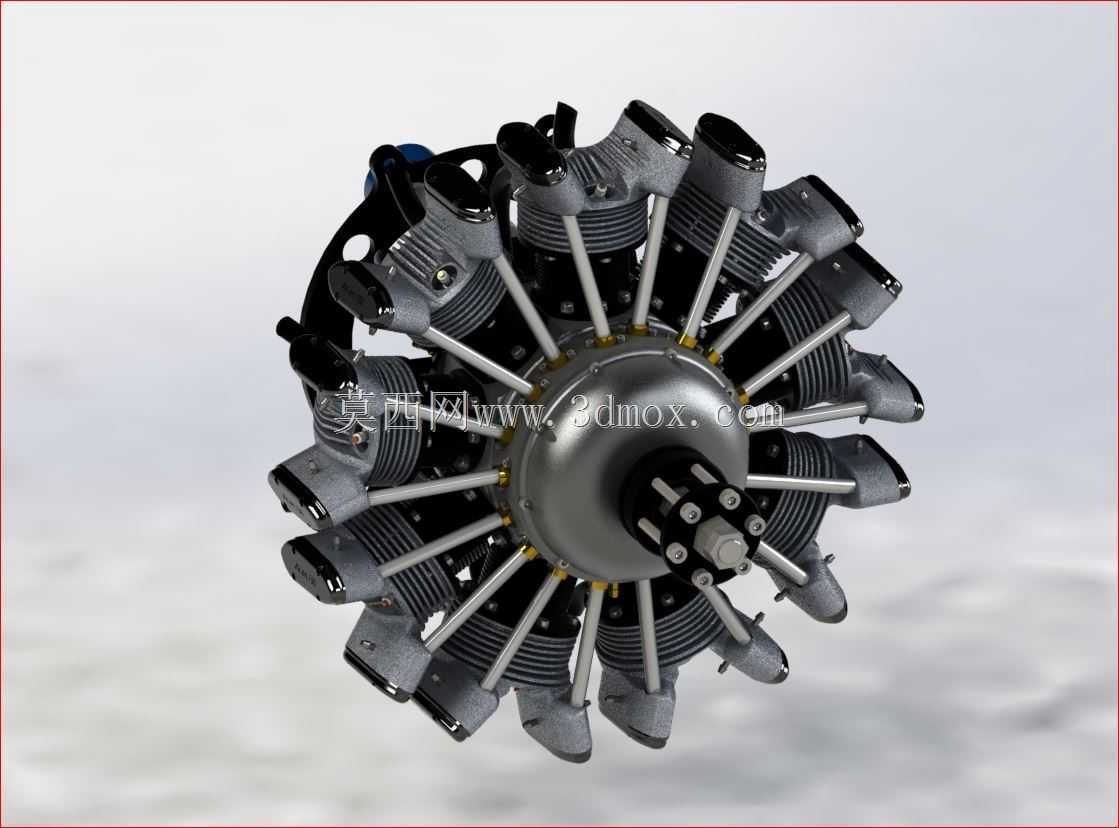

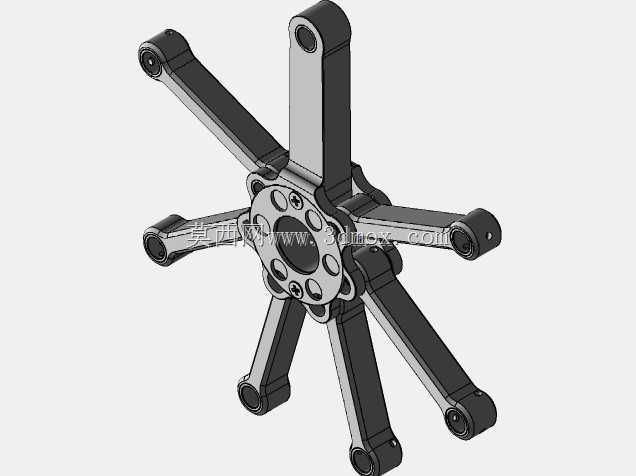

　　从功能特性层面拆解，两款发动机均采用风冷散热结构，缸体外壁设计有密集的环形散热鳍片，鳍片的厚度、间距经过散热效率校核，在持续高转速运转工况下，能通过迎面气流带走缸体燃烧产生的多余热量，不需要额外布置复杂的水冷管路、散热水箱与循环水泵，大幅降低动力系统的附属结构重量与故障点。径向布局机型的7个气缸围绕曲轴中心呈等角度圆周分布，连杆采用关节式连杆组结构，主连杆直接连接曲轴曲柄销，其余副连杆通过铰接销连接在主连杆的大端凸缘上，这种结构能保证所有气缸的活塞行程一致，做功时序均匀间隔，每一圈曲轴旋转过程中都有多个气缸交替进入做功行程，动力输出的扭矩波动更小，低速运转时的扭矩储备更充足。直列四缸机型的四个气缸沿曲轴轴向呈直线等距排列，采用整体式缸盖设计，每缸对应独立的进排气门与独立的燃烧室结构，曲轴采用全支撑设计，每个曲柄臂两侧都设置有主轴颈支撑，能承受高转速运转时的曲柄连杆机构惯性载荷，配气机构采用顶置气门布局，凸轮轴通过齿轮组与曲轴前端连接，传动比精准，能保证不同转速下的配气相位偏差控制在合理区间。

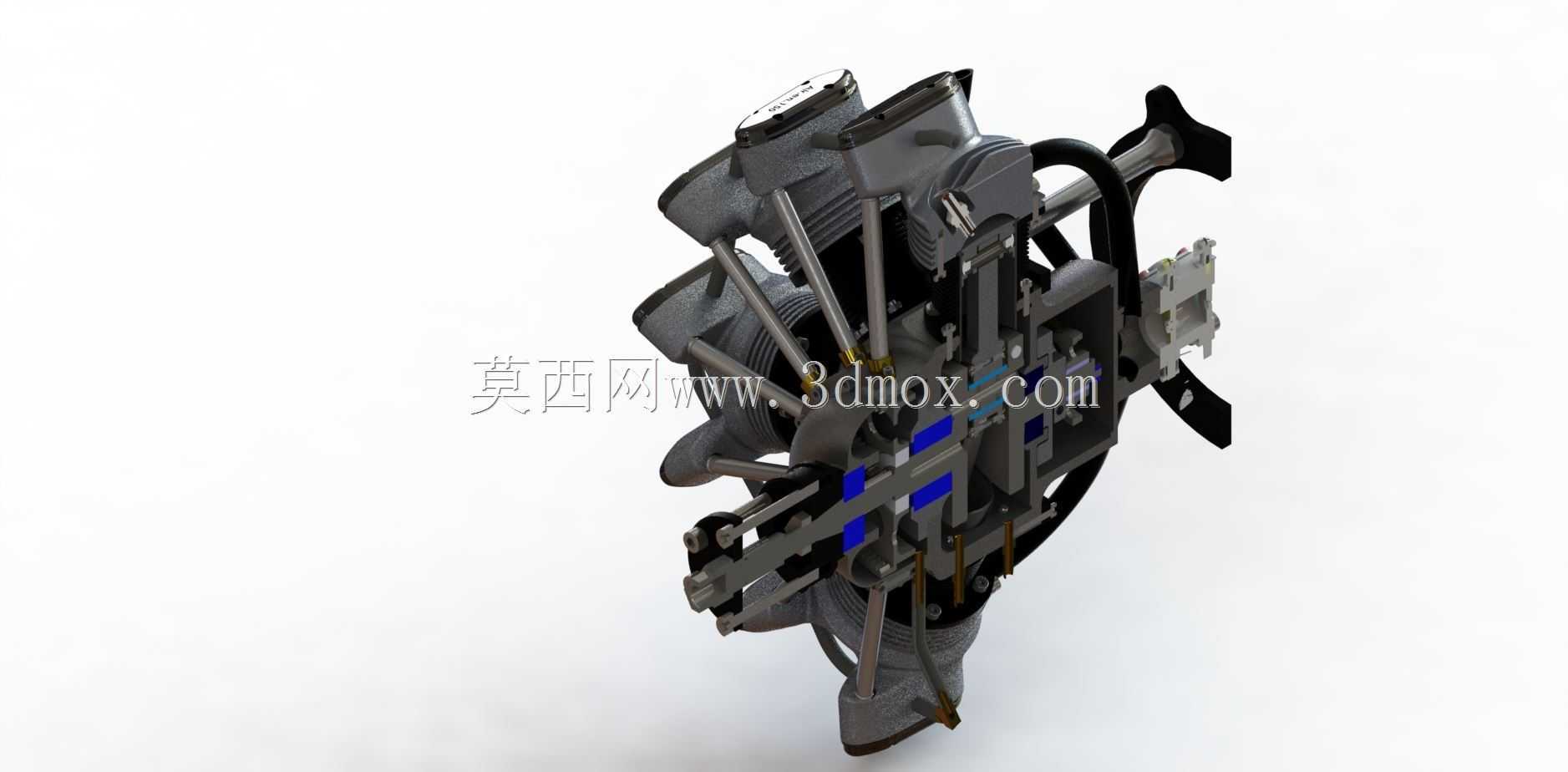

　　从设计思路的工程逻辑来看，两款发动机的开发均围绕小排量汽油动力的功重比提升、可靠性强化两个核心目标展开。径向机型的设计过程中，优先考虑的是多缸做功的平顺性与轴向尺寸压缩，因此曲轴采用整体锻造式结构，曲柄销的直径经过强度校核，能同时承受7组连杆传递的爆发压力，曲轴箱采用分体式设计，沿曲轴轴线分为前后两个半箱，装配时先将连杆组、曲轴组件装入前半箱的轴承位，再合箱紧固，这种设计既保证了曲轴箱的整体刚度，又降低了装配难度。缸体与曲轴箱的连接采用长螺栓贯穿结构，螺栓从散热鳍片的间隙中穿过，直接拉紧缸体与曲轴箱的结合面，保证燃烧室内的高压燃气不会从结合面泄漏。直列四缸机型的设计则优先考虑结构的通用性与维护便捷性，缸体采用一体式压铸结构，四个缸筒与上曲轴箱为整体成型，减少了结合面的密封环节，进排气歧管采用对称式布置，1、4缸共用进气稳压腔的一侧通道，2、3缸共用另一侧通道，能降低各缸进气量的偏差，保证不同气缸的空燃比一致性，减少单缸工作异常的概率。

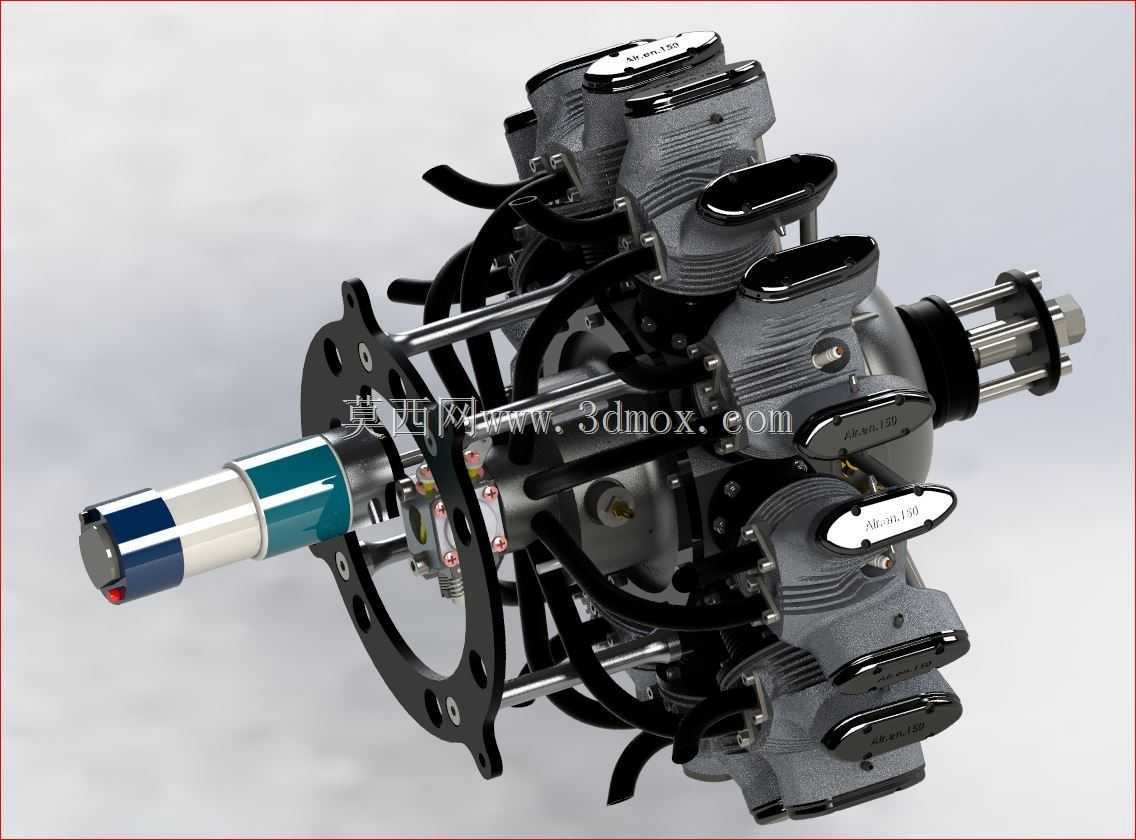

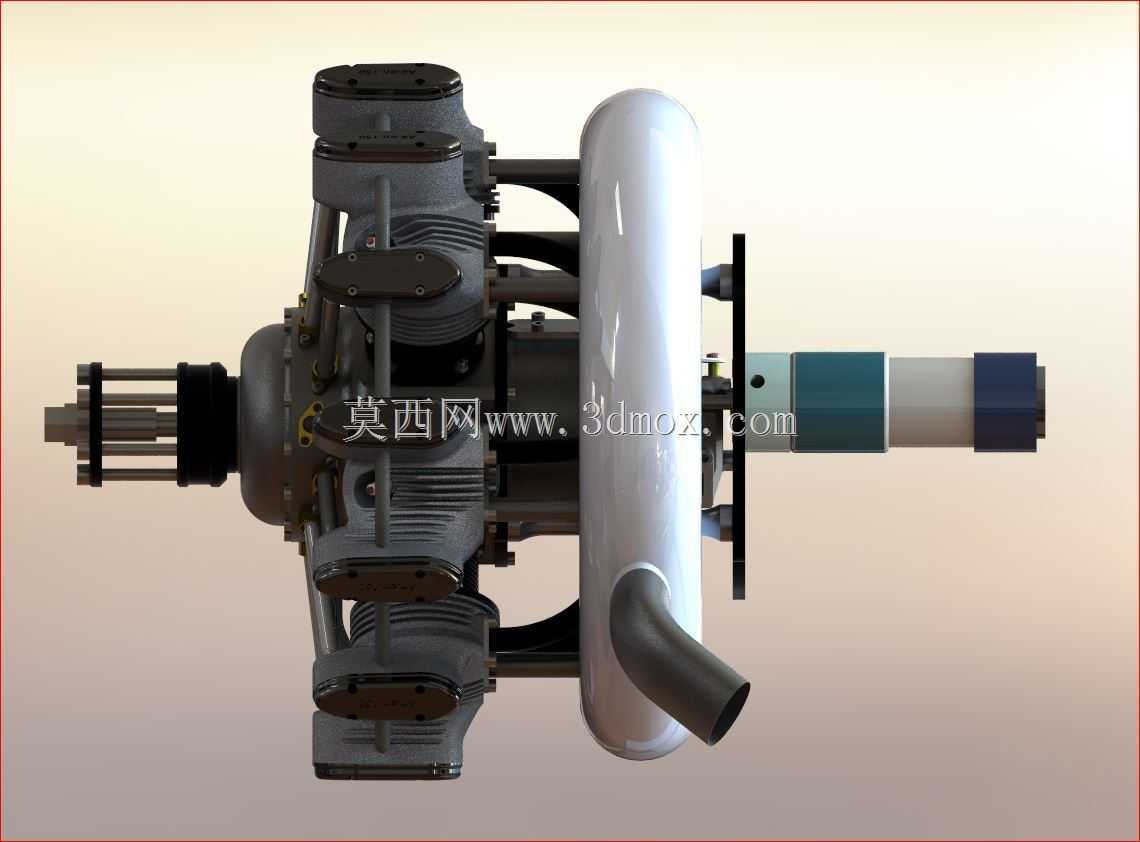

　　从外形尺寸与安装边界来看，7缸径向发动机的最大外径约为三百二十毫米，轴向总长度约为一百八十毫米，安装法兰位于曲轴箱的后端，法兰上设置有六个等角度分布的M8安装螺孔，安装孔的分度圆直径为一百二十毫米，曲轴输出端采用锥面配合键传动结构，输出轴的直径为二十毫米，锥度为1:10，能传递的最大持续扭矩约为十六牛米，安装时需要在径向预留不小于四十毫米的散热空间，保证气流能顺利通过所有缸体的散热鳍片，避免出现局部缸体过热的问题。112cc直列四缸发动机的总宽度约为二百八十毫米，总高度约为二百二十毫米，轴向总长度约为一百三十毫米，安装支脚位于曲轴箱的底部两侧，每个支脚设置有两个M6安装螺孔，同侧支脚的孔距为八十毫米，两侧支脚的跨距为一百四十毫米，曲轴输出端位于箱体前端，采用花键传动结构，花键规格为6×16×20，能传递的最大持续扭矩约为十二牛米，安装时需要在缸盖上方预留不小于三十毫米的空间，用于布置油箱、化油器等附属部件，同时保证气门室罩的散热空间。两款发动机的燃油供给均采用化油器式供油结构，径向机型配套的化油器安装在曲轴箱前端的进气汇总腔位置，直列机型的化油器安装在进气歧管的中部位置，安装时均需要保证化油器的安装角度偏差不超过五度，避免浮子室油位异常导致供油不稳。
