微型星型径向航空活塞发动机结构

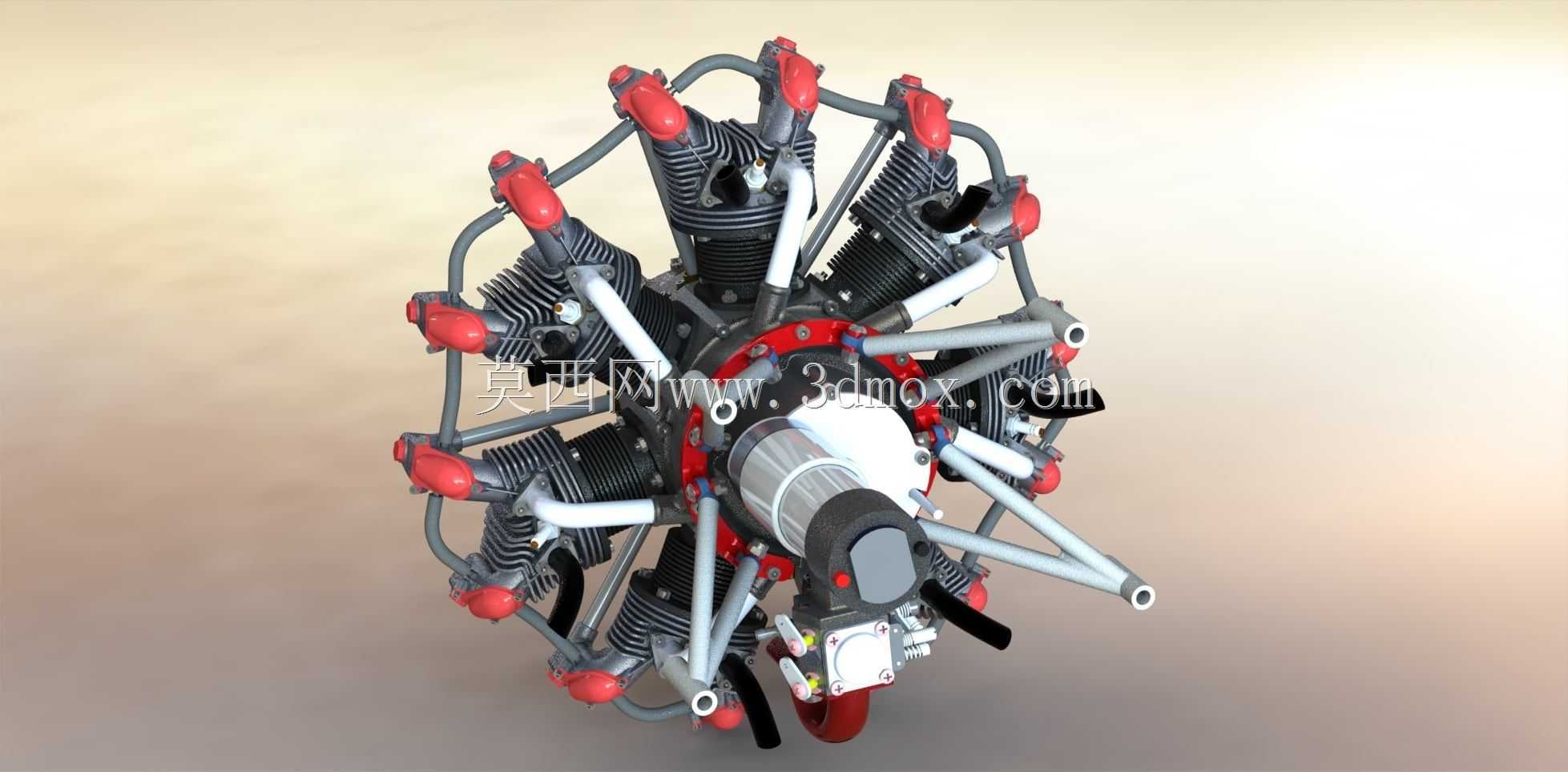

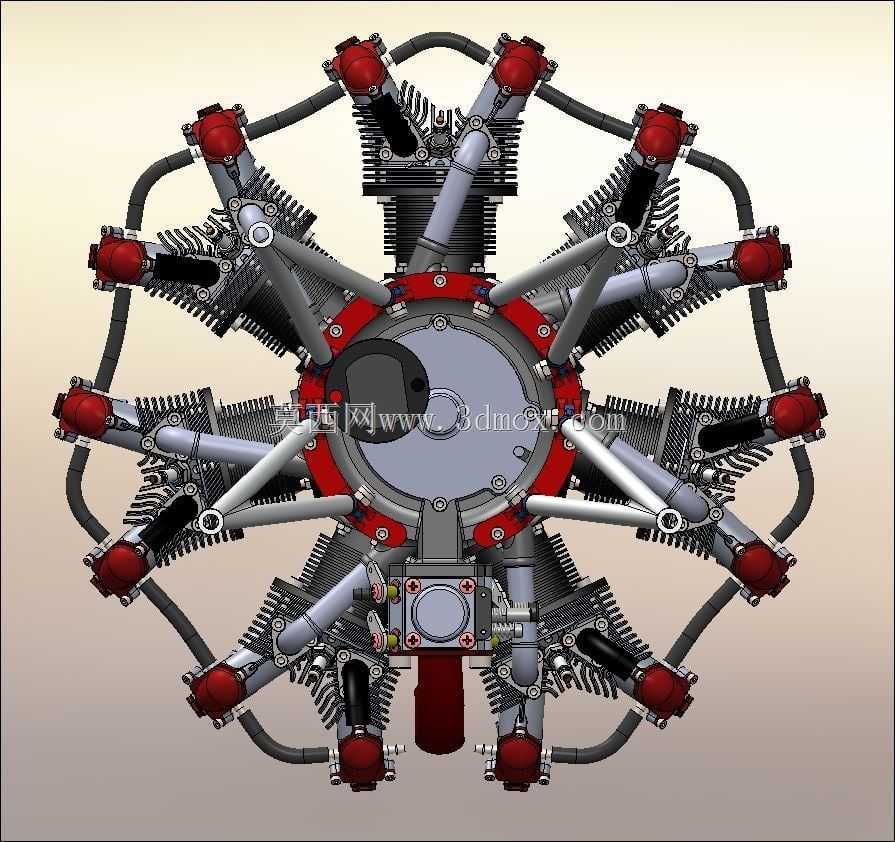

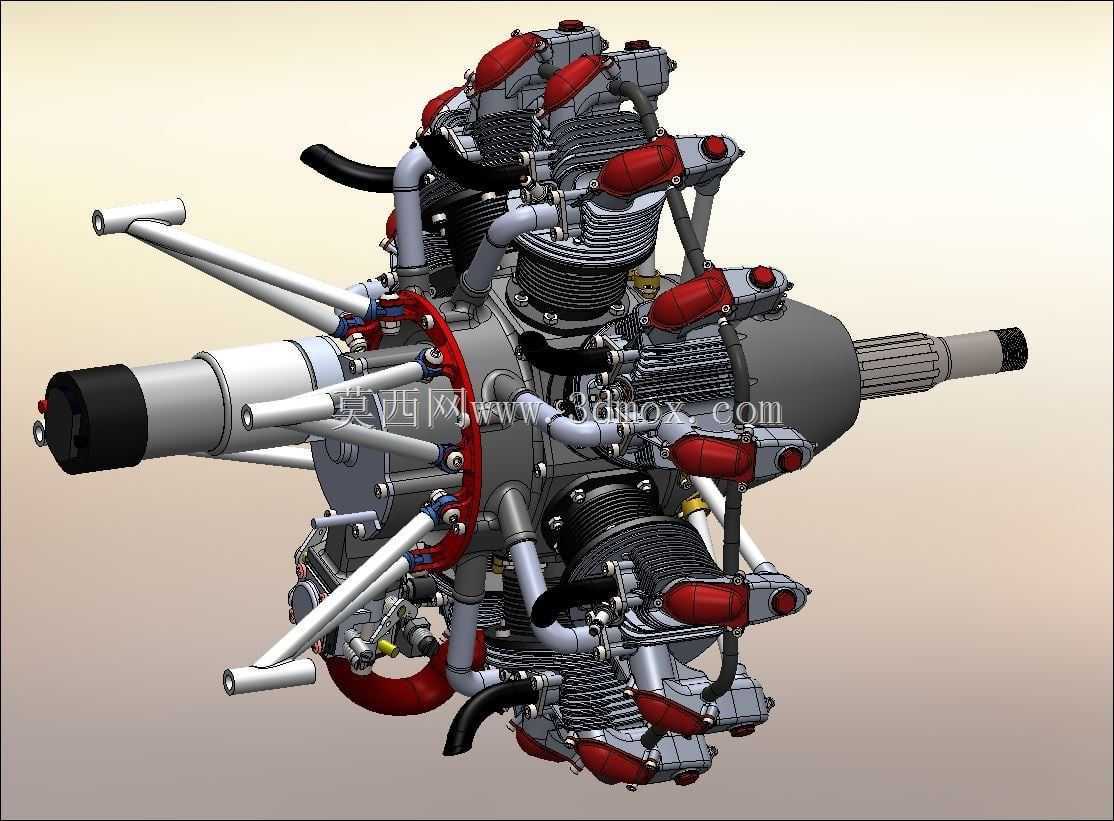

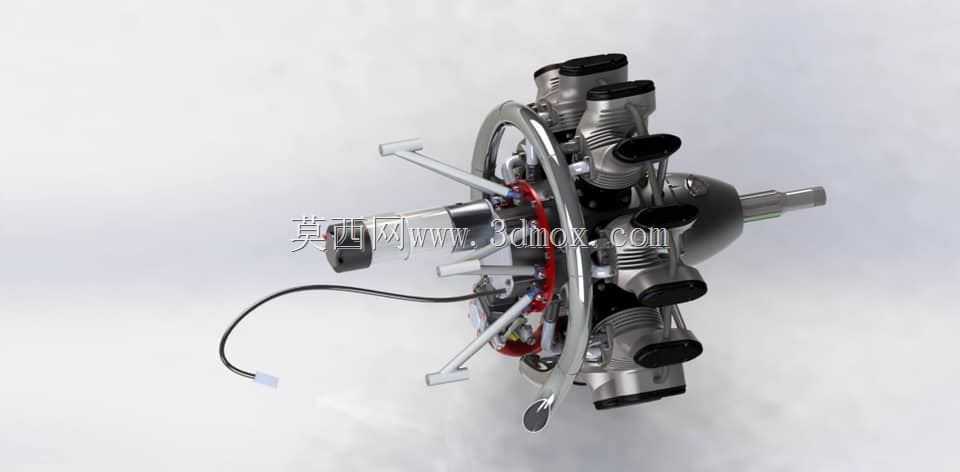

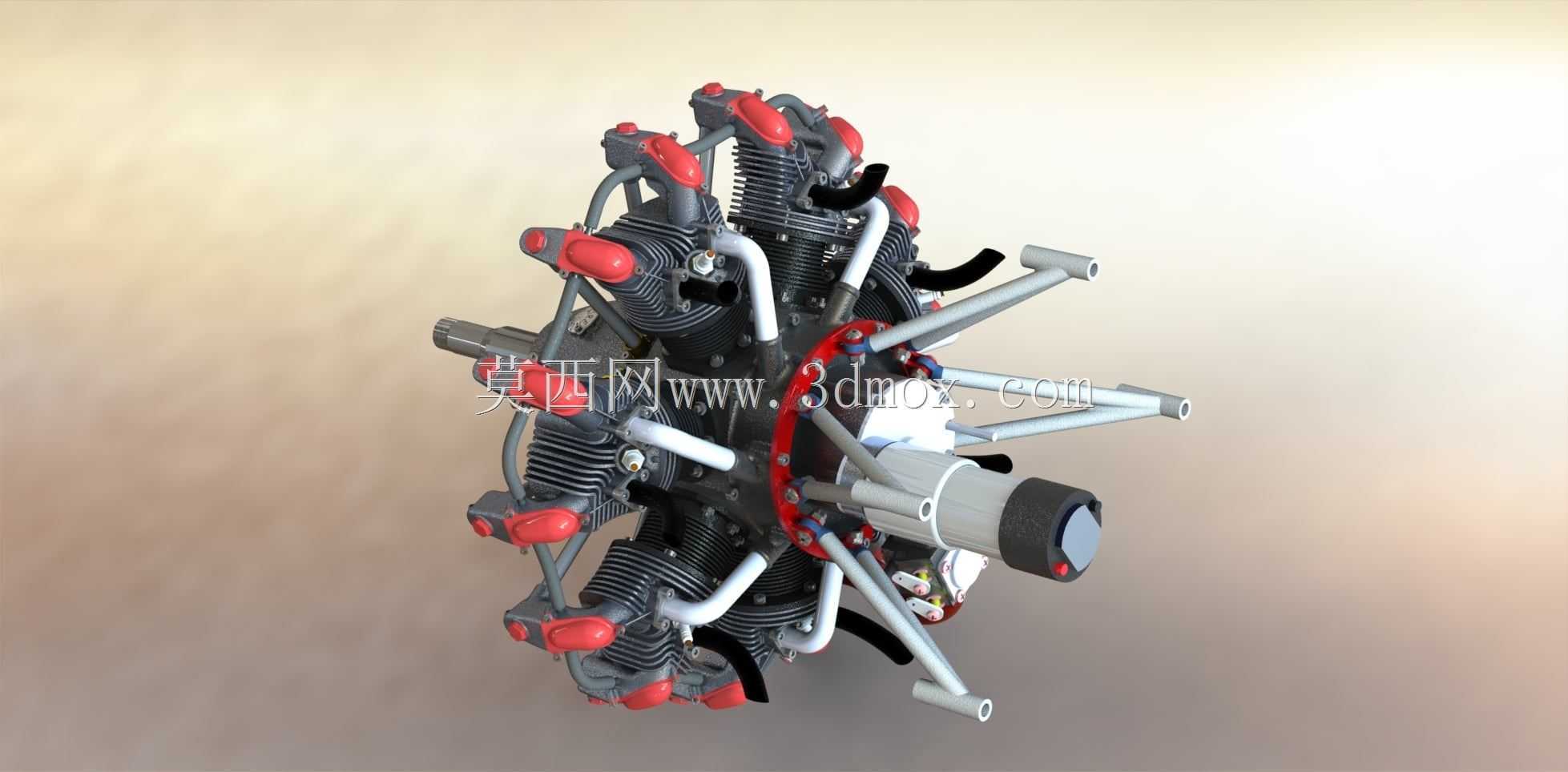

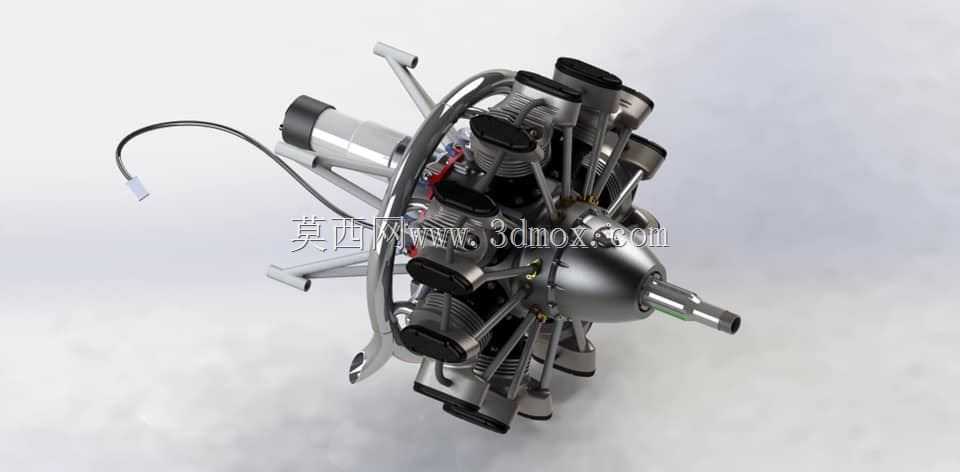

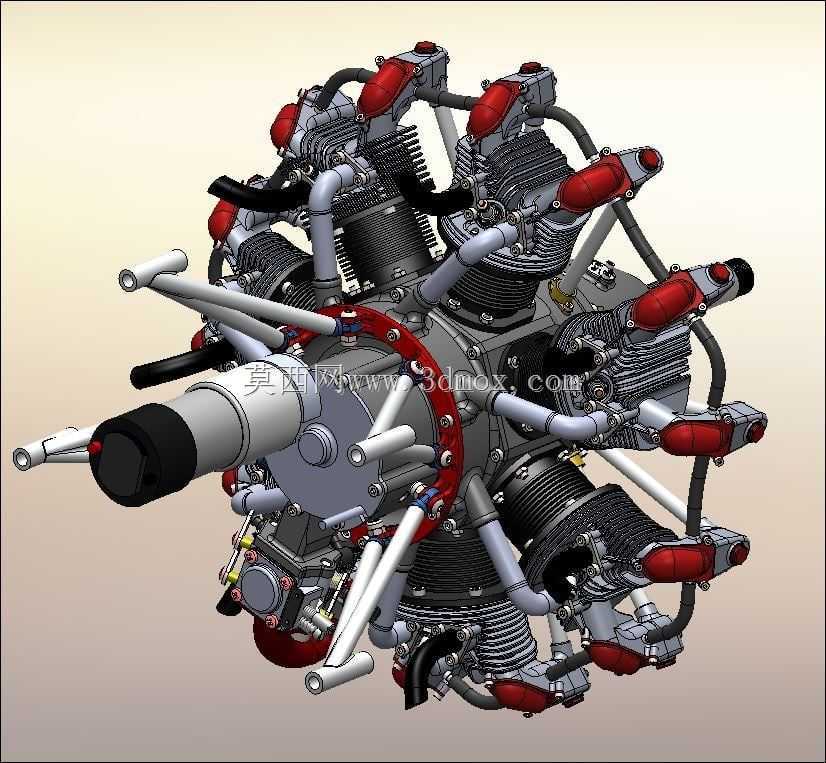

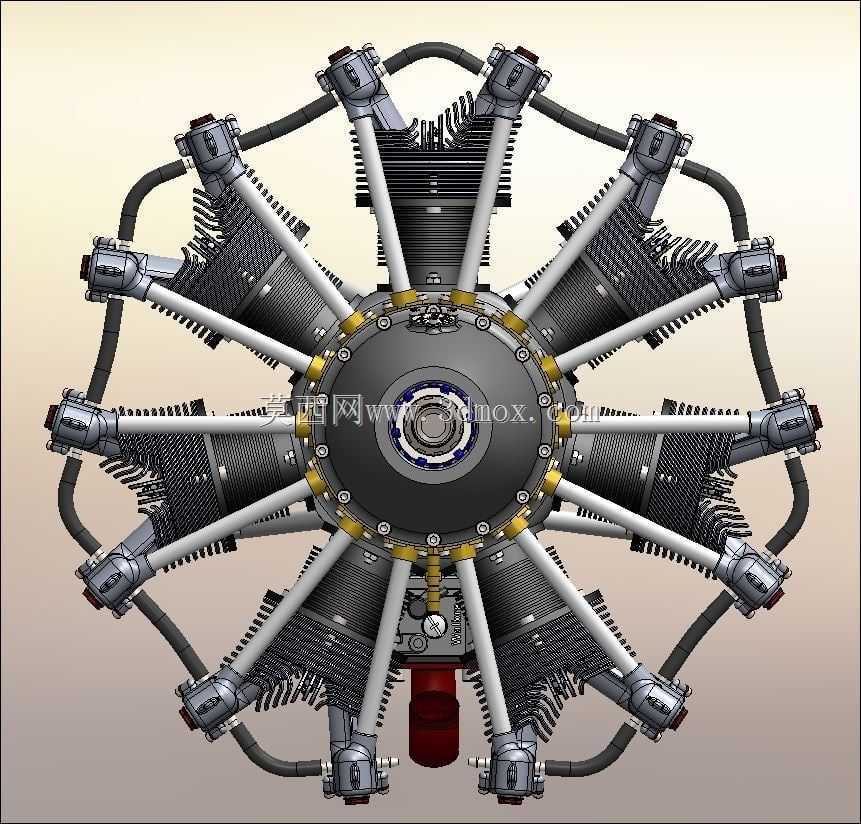

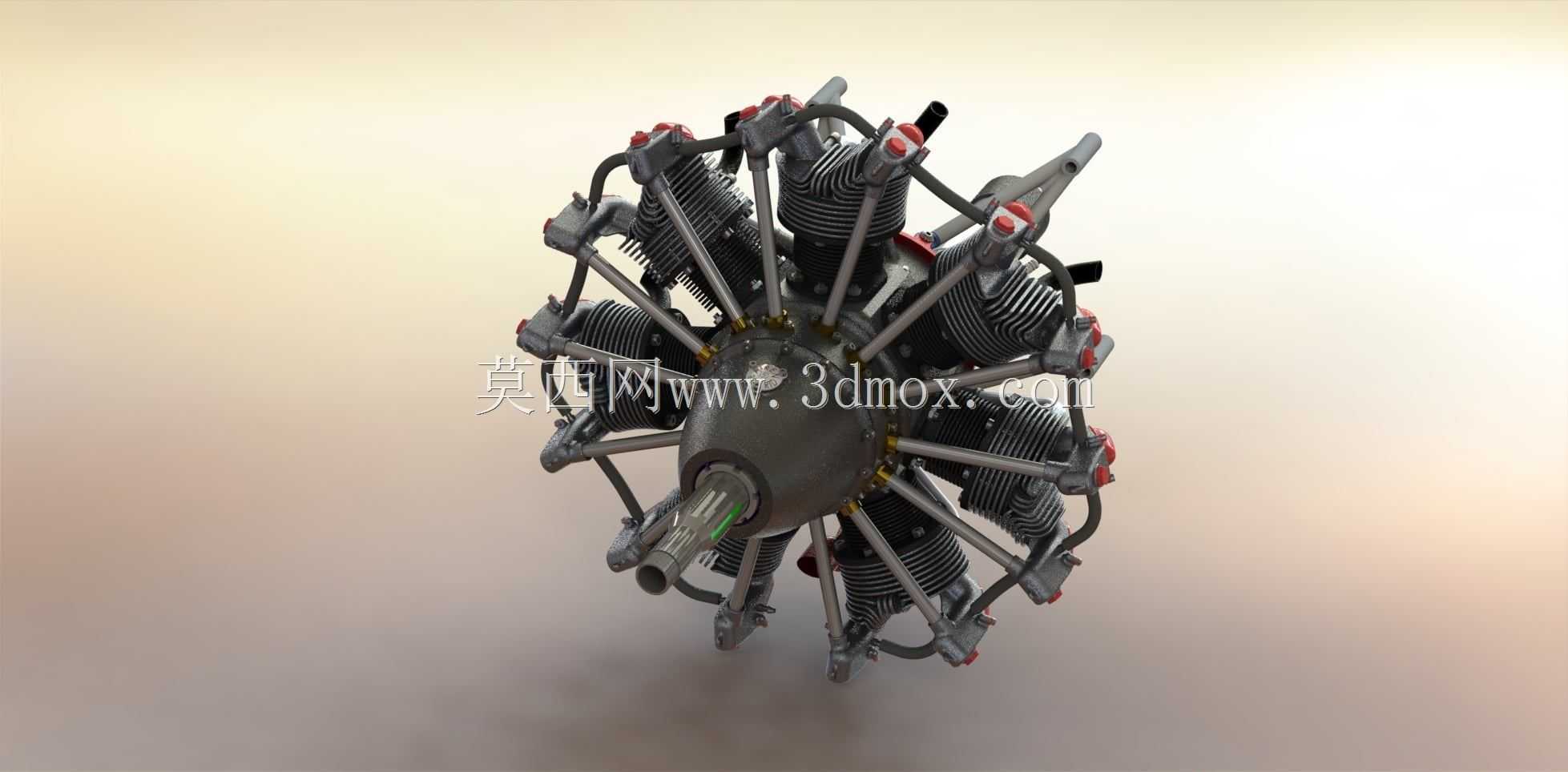

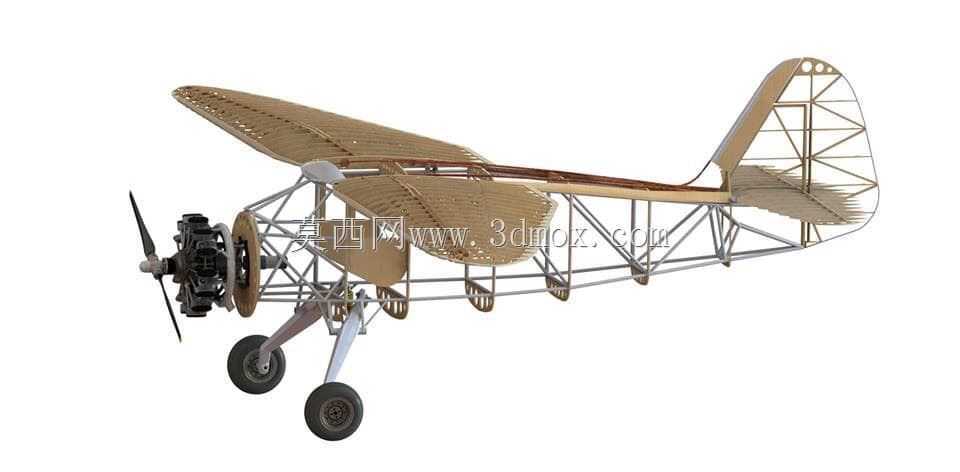

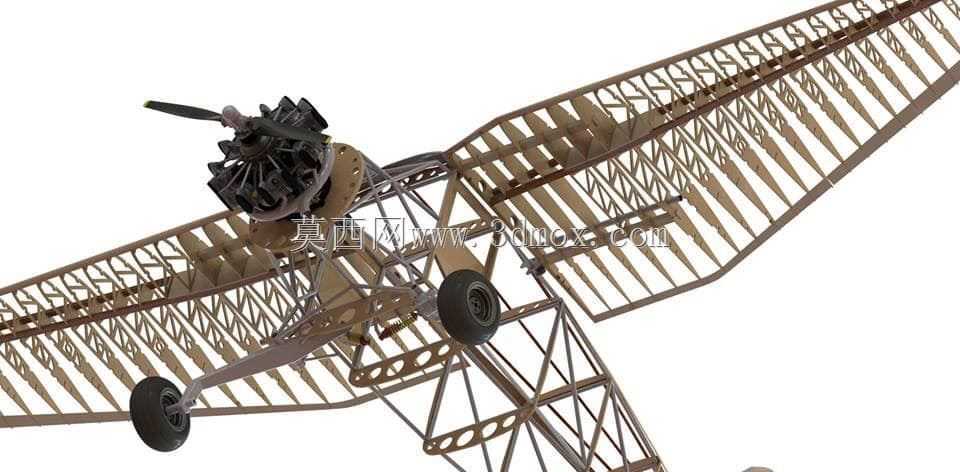

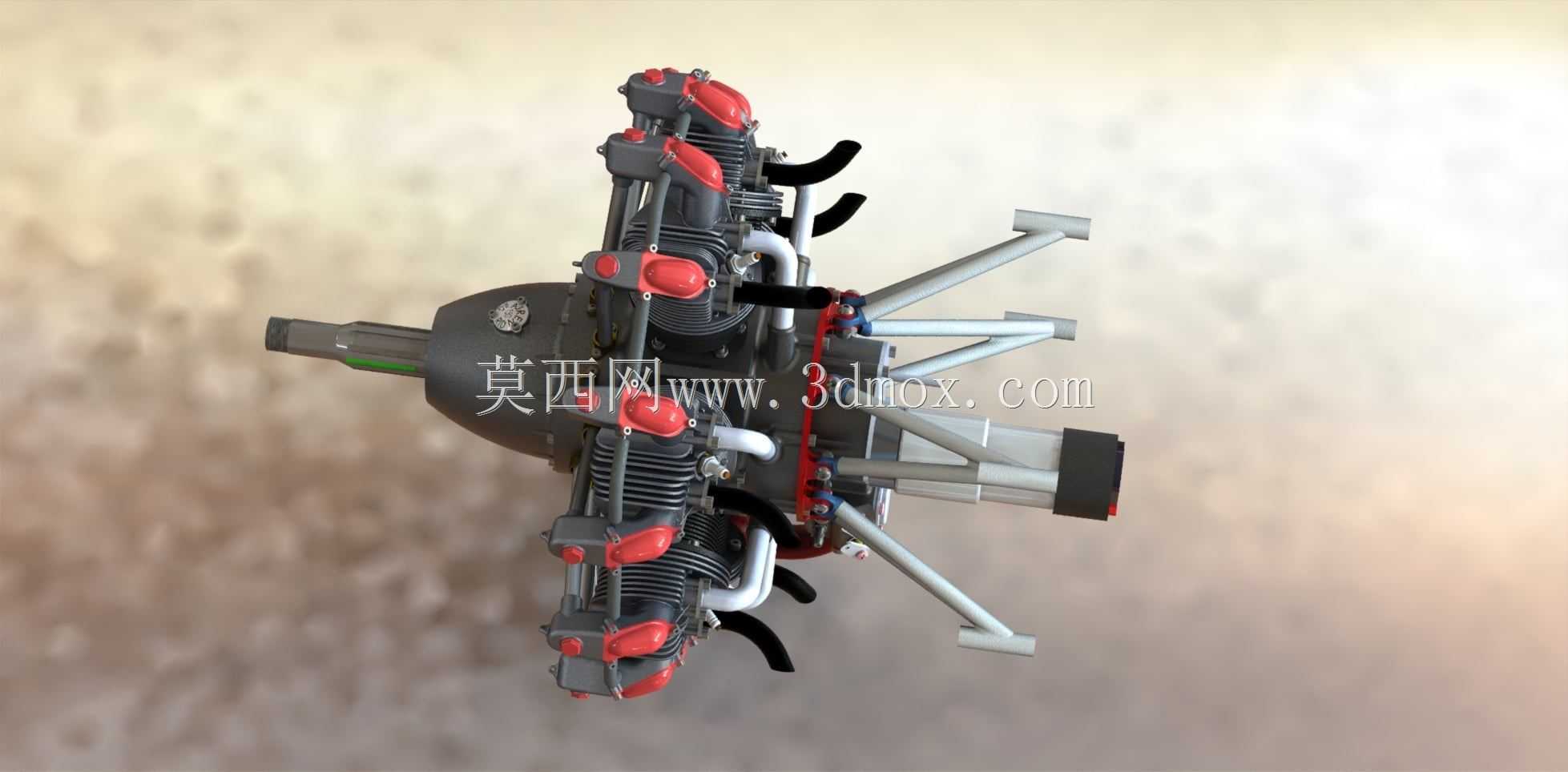

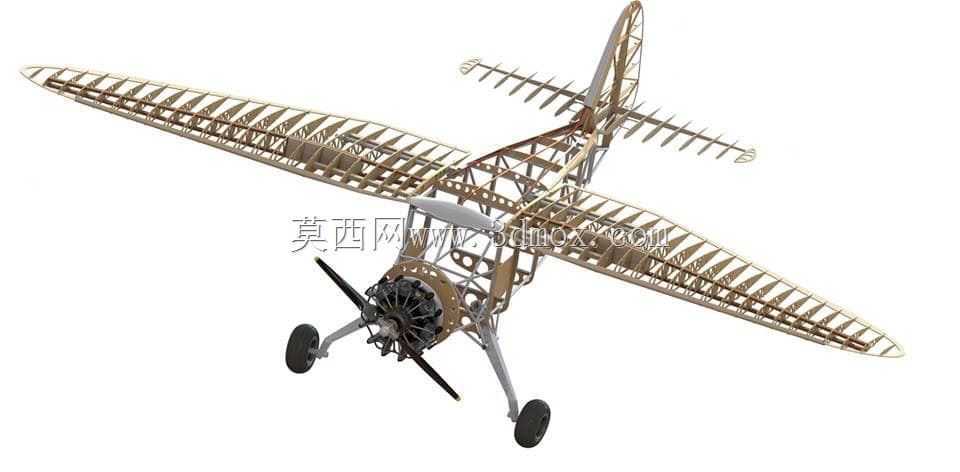

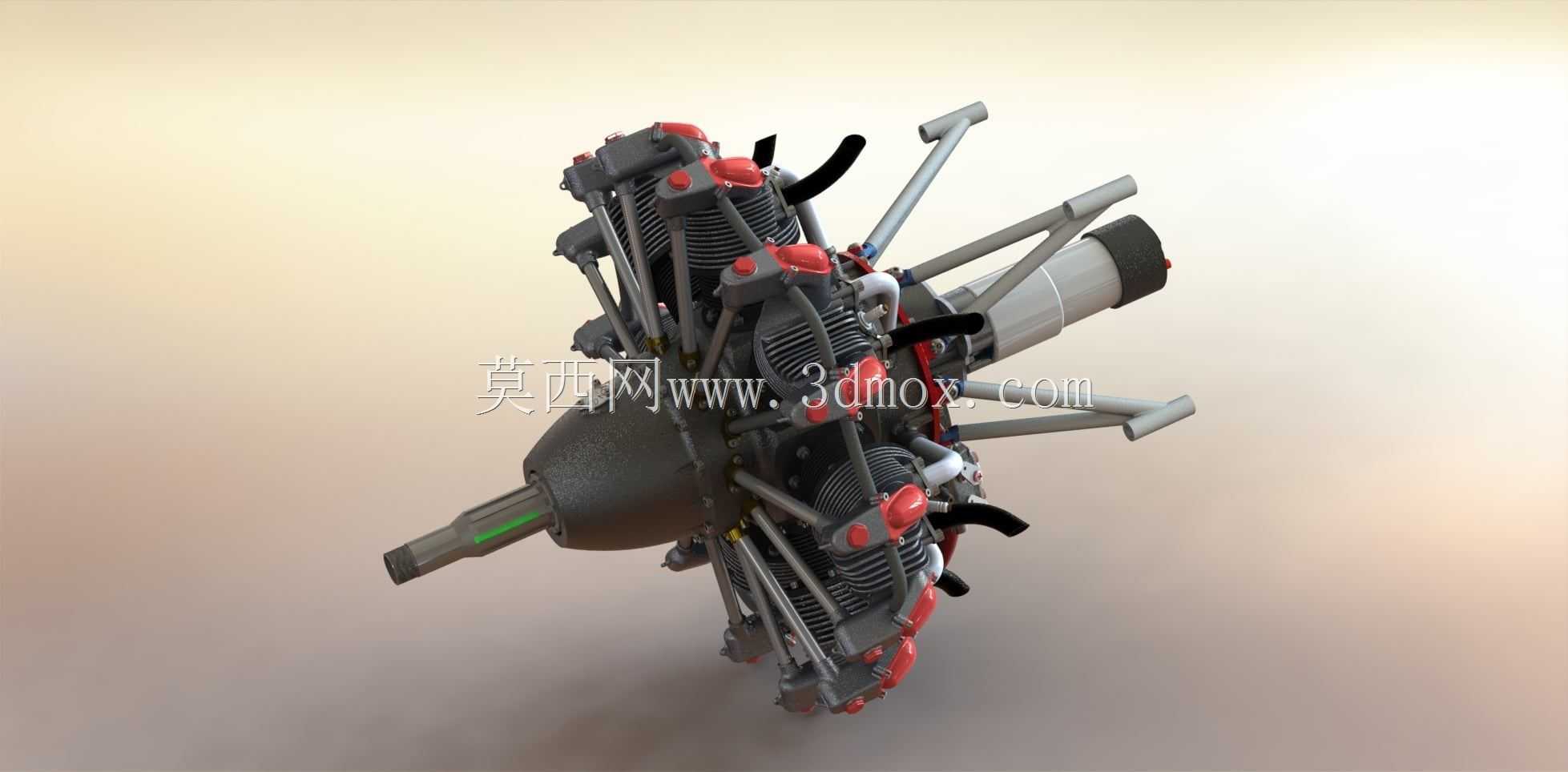

　　该径向活塞动力装置采用多缸星型辐射排布结构，核心匹配高仿真模型飞机的动力输出需求，整体结构围绕微型化高还原度的工程目标设计，区别于常规简化结构的模型动力单元，完整复刻了全尺寸同类型航空发动机的核心传动与润滑逻辑。从实际应用场景来看，这类微型径向发动机主要适配大比例高仿真航模的动力装配，也可作为航空动力教学的具象化演示载体，帮助从业者直观理解星型发动机的气缸排布、动力传递路径与附属系统布局，相比平面示意图或者剖视教具，完整的实体结构模型能更清晰呈现各部件的装配干涉关系与运动配合边界。

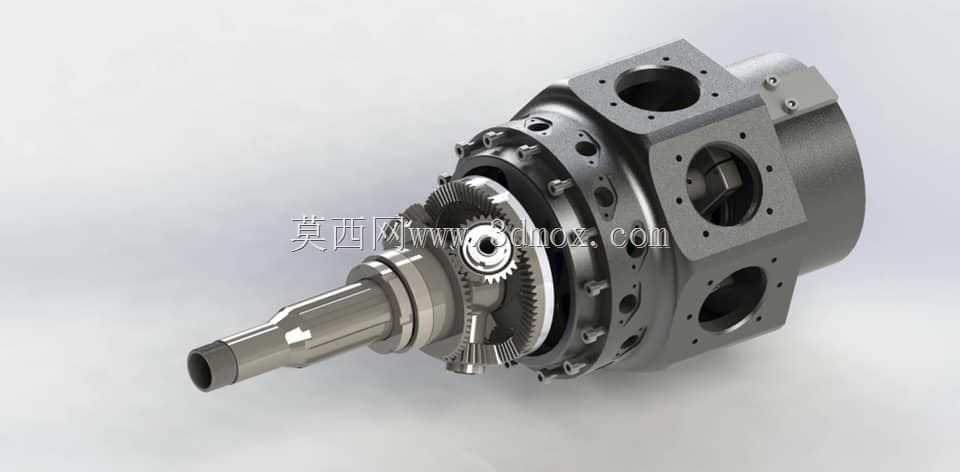

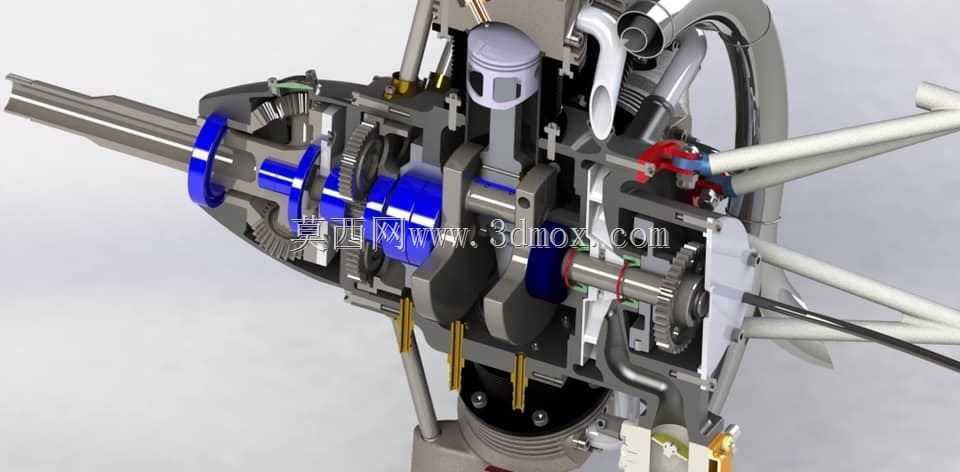

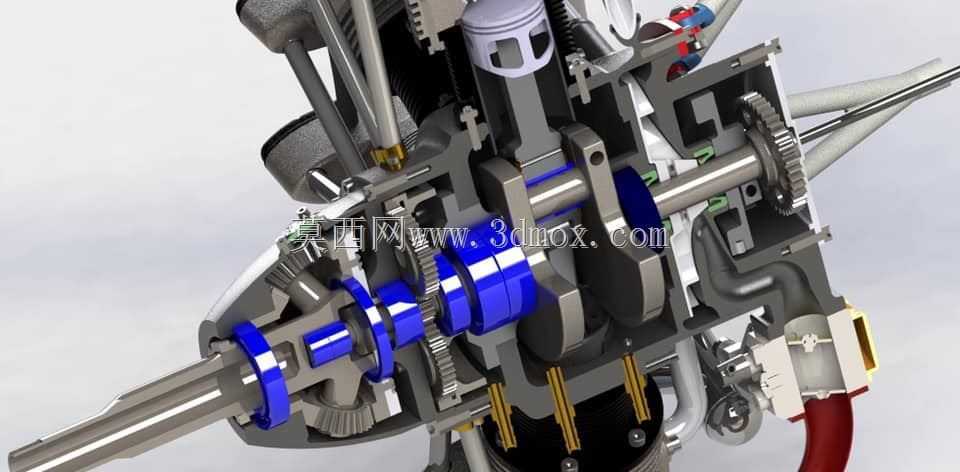

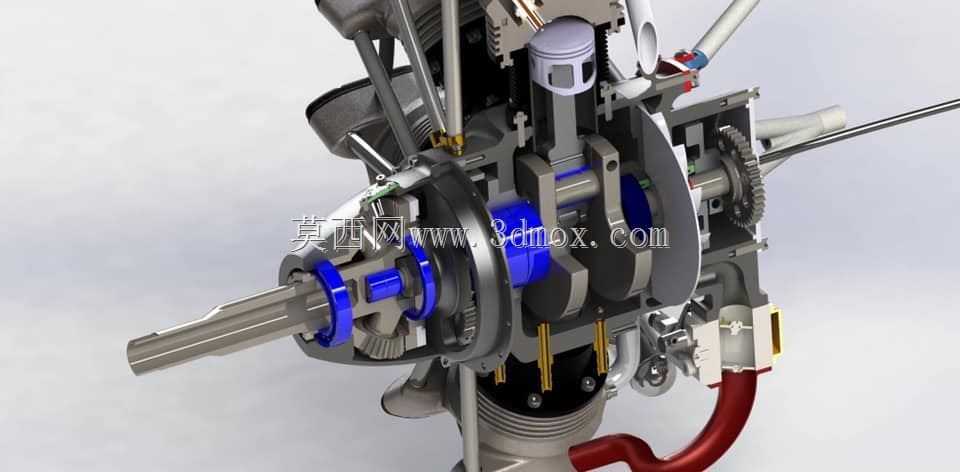

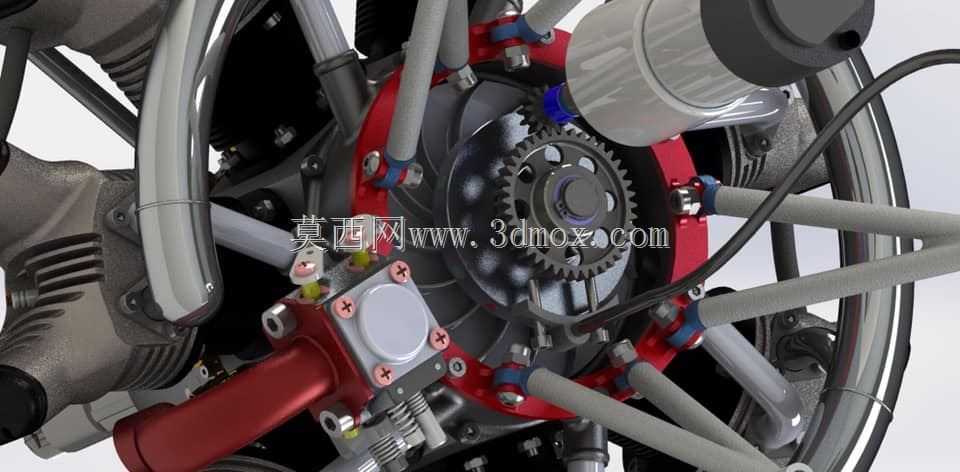

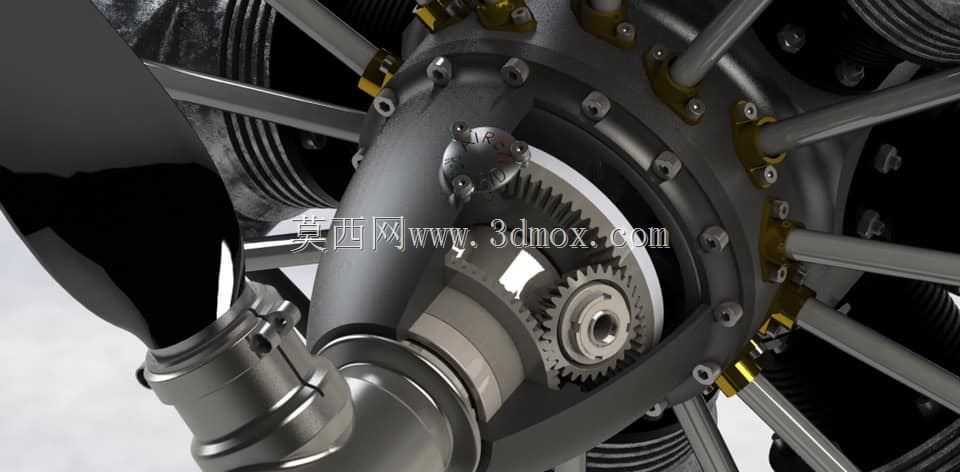

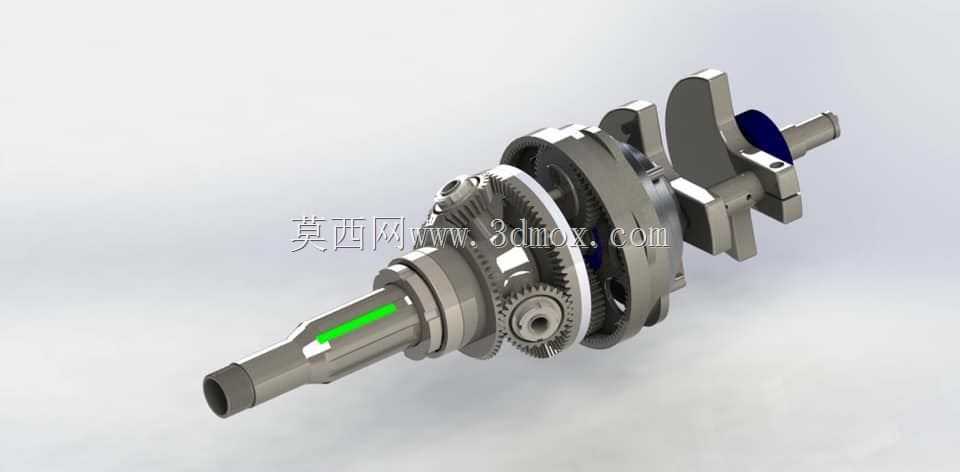

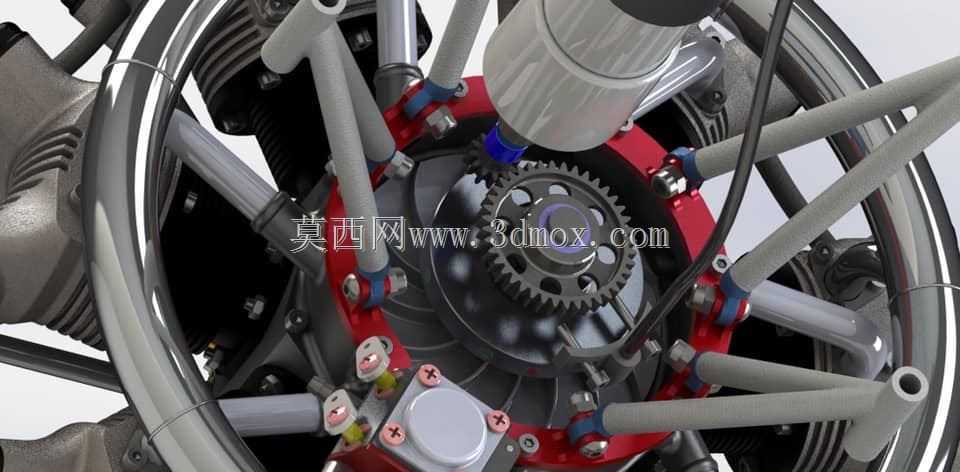

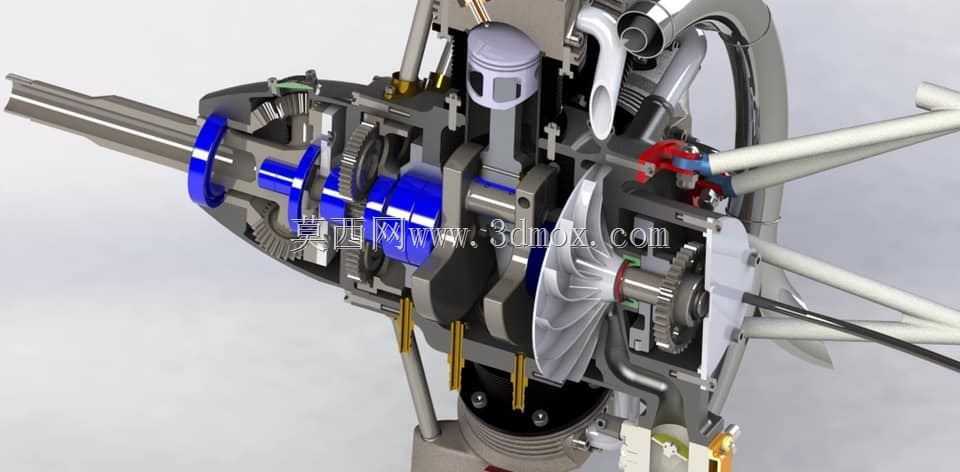

　　从功能特性层面看，该结构集成了强制油润滑泵组件，解决了微型径向发动机高转速工况下的各摩擦副润滑问题，避免了常规简易模型动力单元靠飞溅润滑带来的气缸壁、活塞销磨损过快的问题，能支撑更长时间的连续运转工况。配套的锥齿轮箱传动结构，是该动力单元区别于普通微型星型发动机的核心设计点，通过正交啮合的锥齿轮组完成动力输出方向的转换，匹配航模前置螺旋桨的安装同轴度要求，齿轮箱内部预留了合理的齿轮侧隙与润滑脂存储腔，既保证传动效率，也能抵消部分高速运转带来的振动冲击。

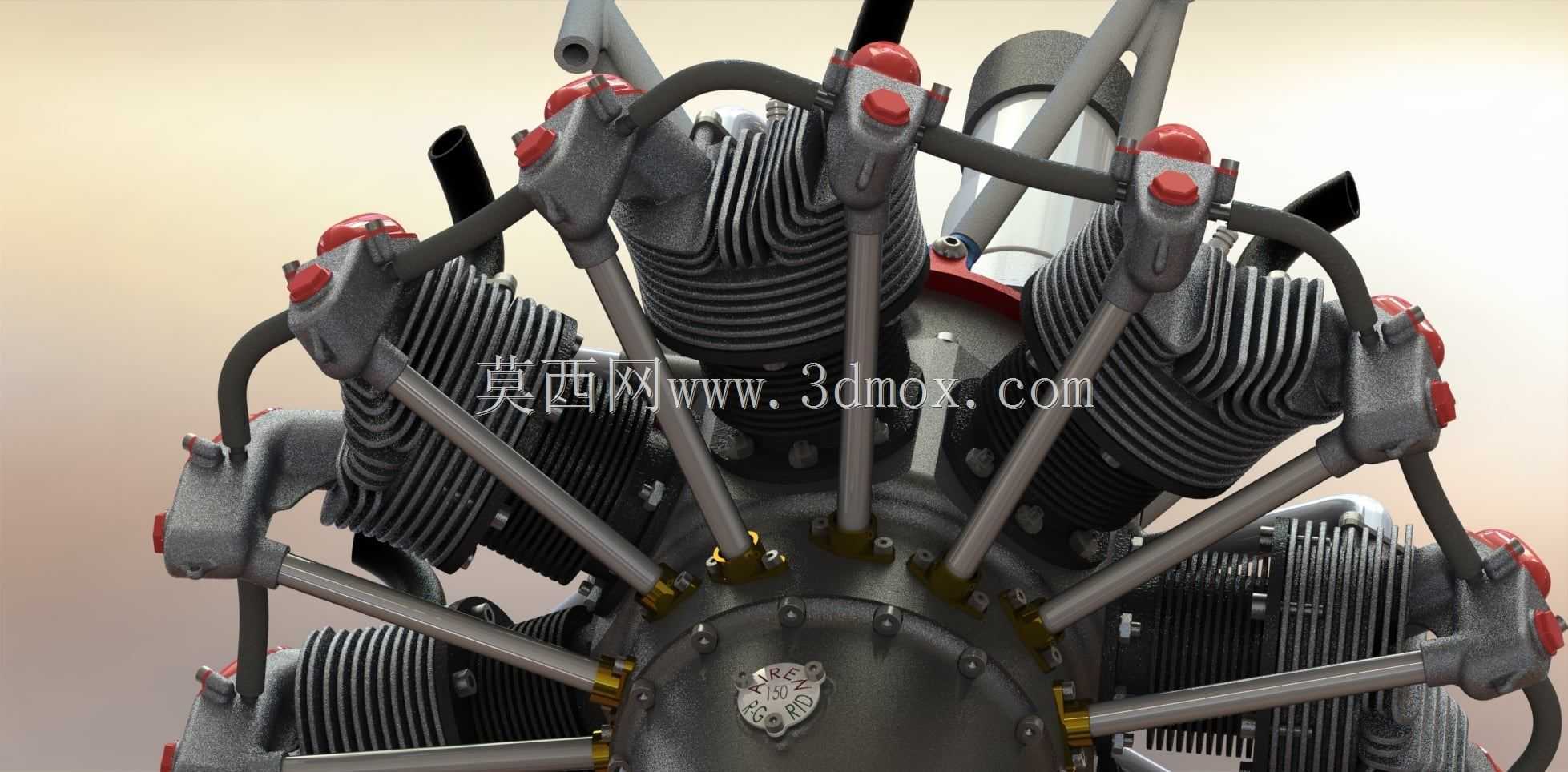

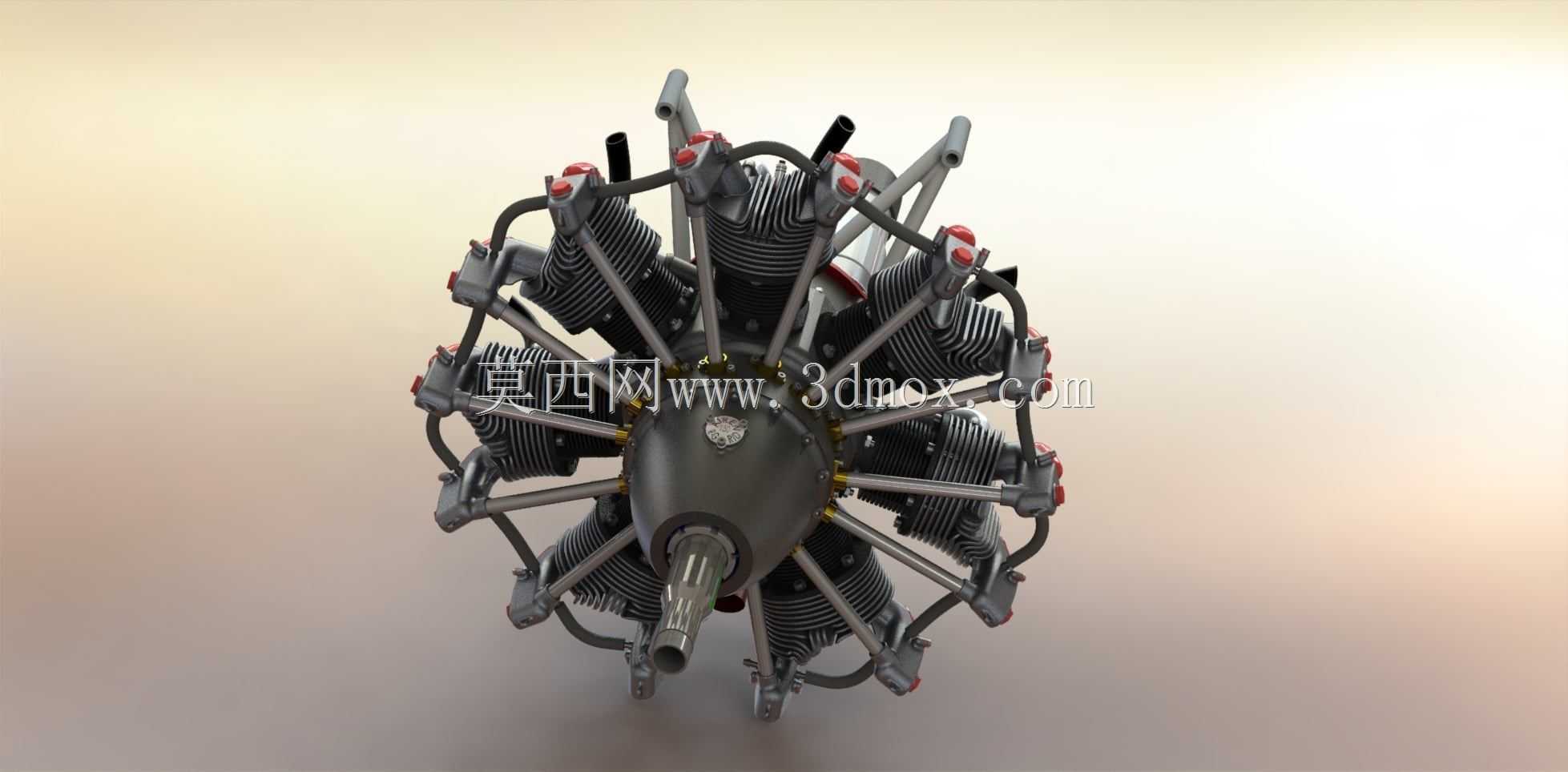

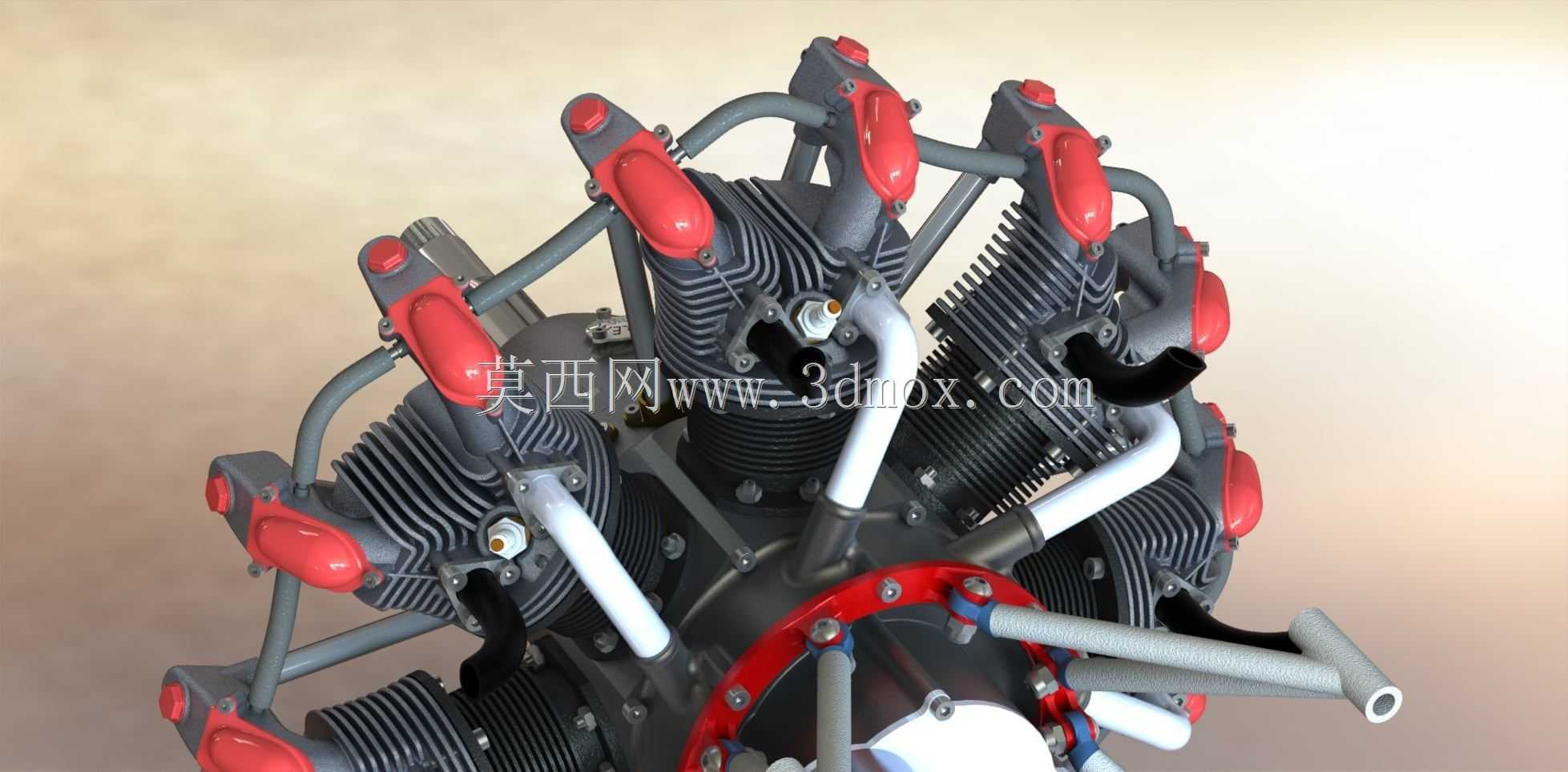

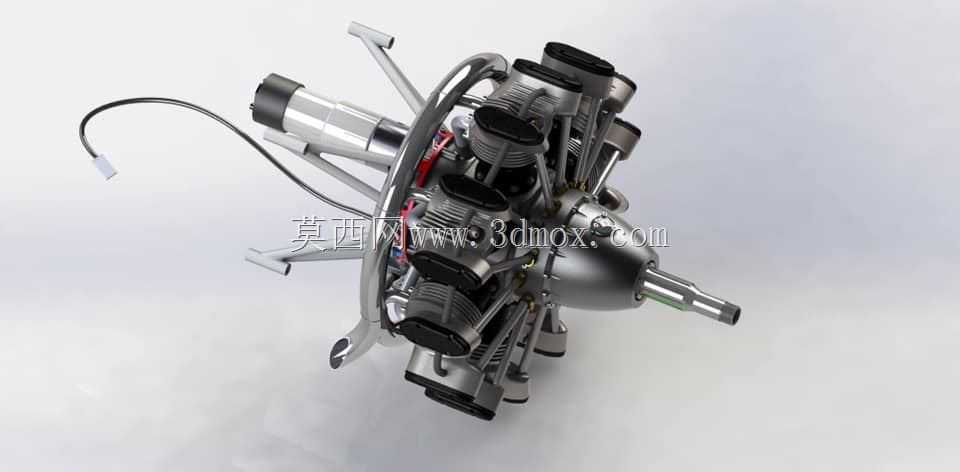

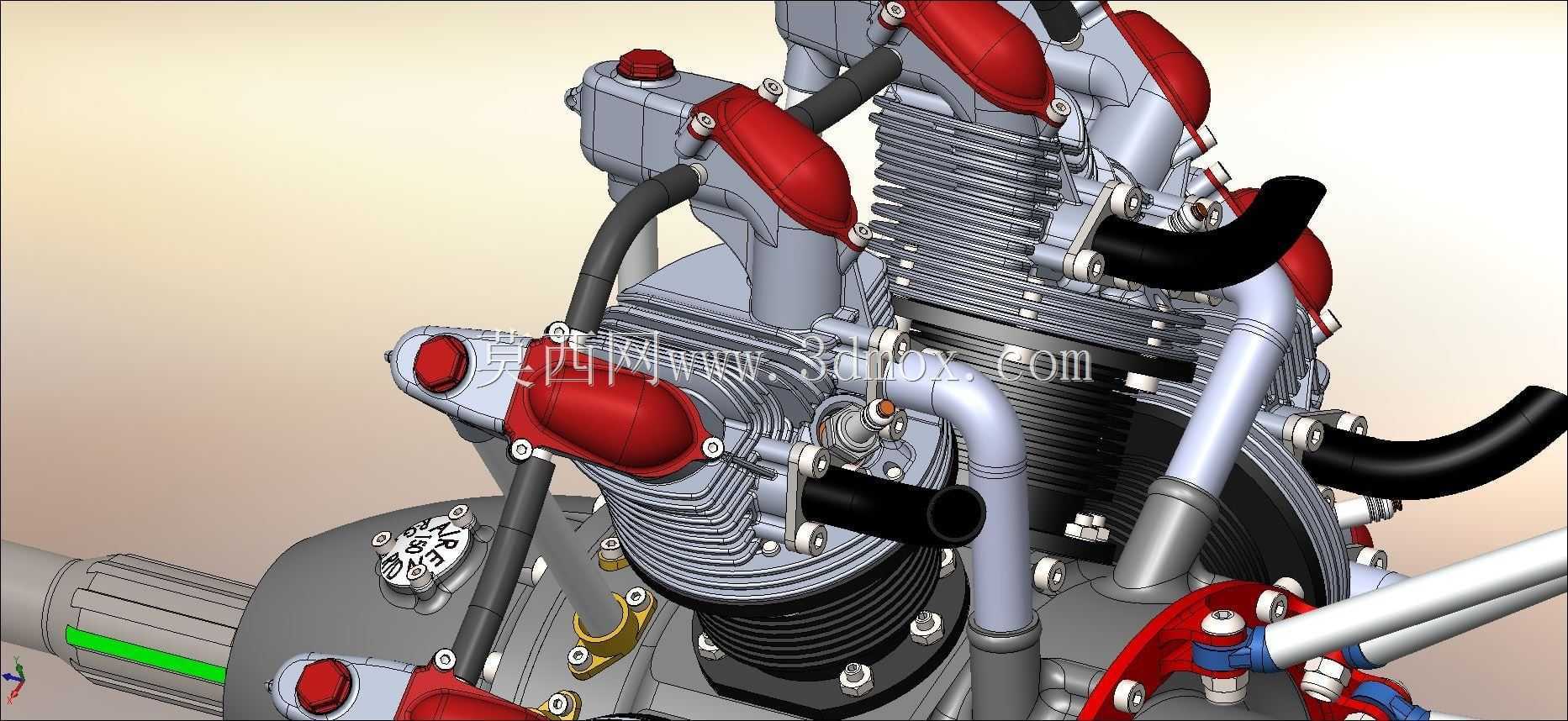

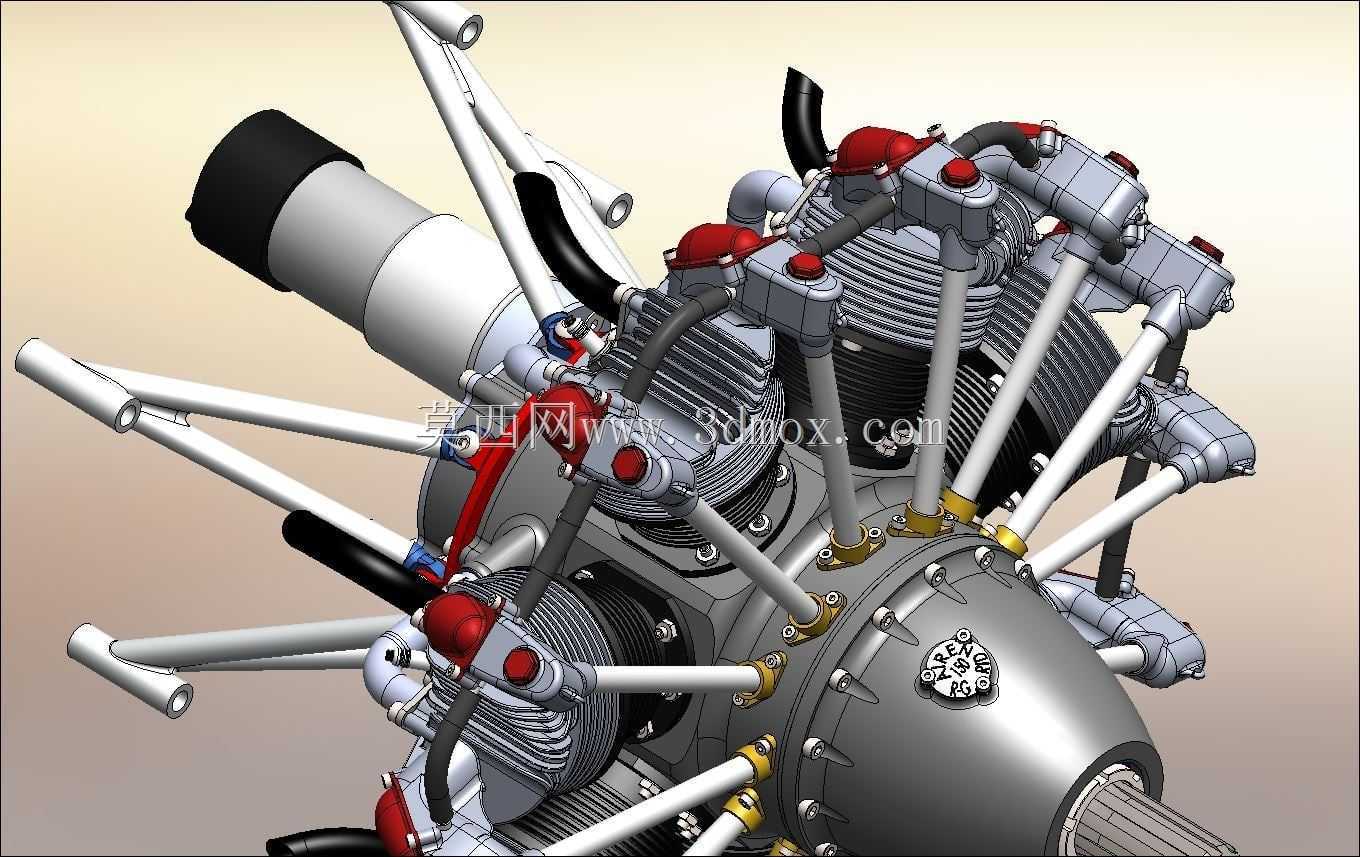

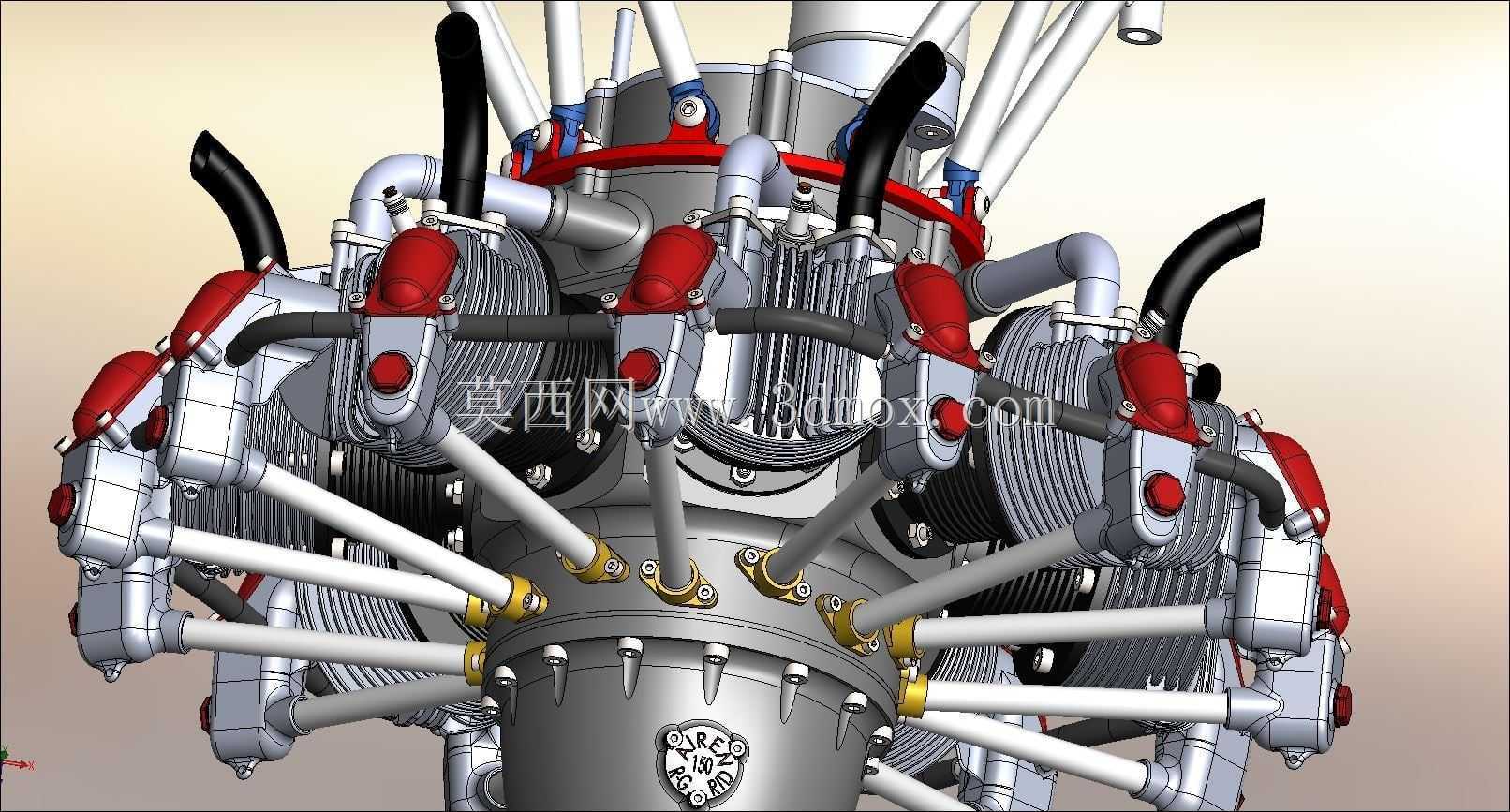

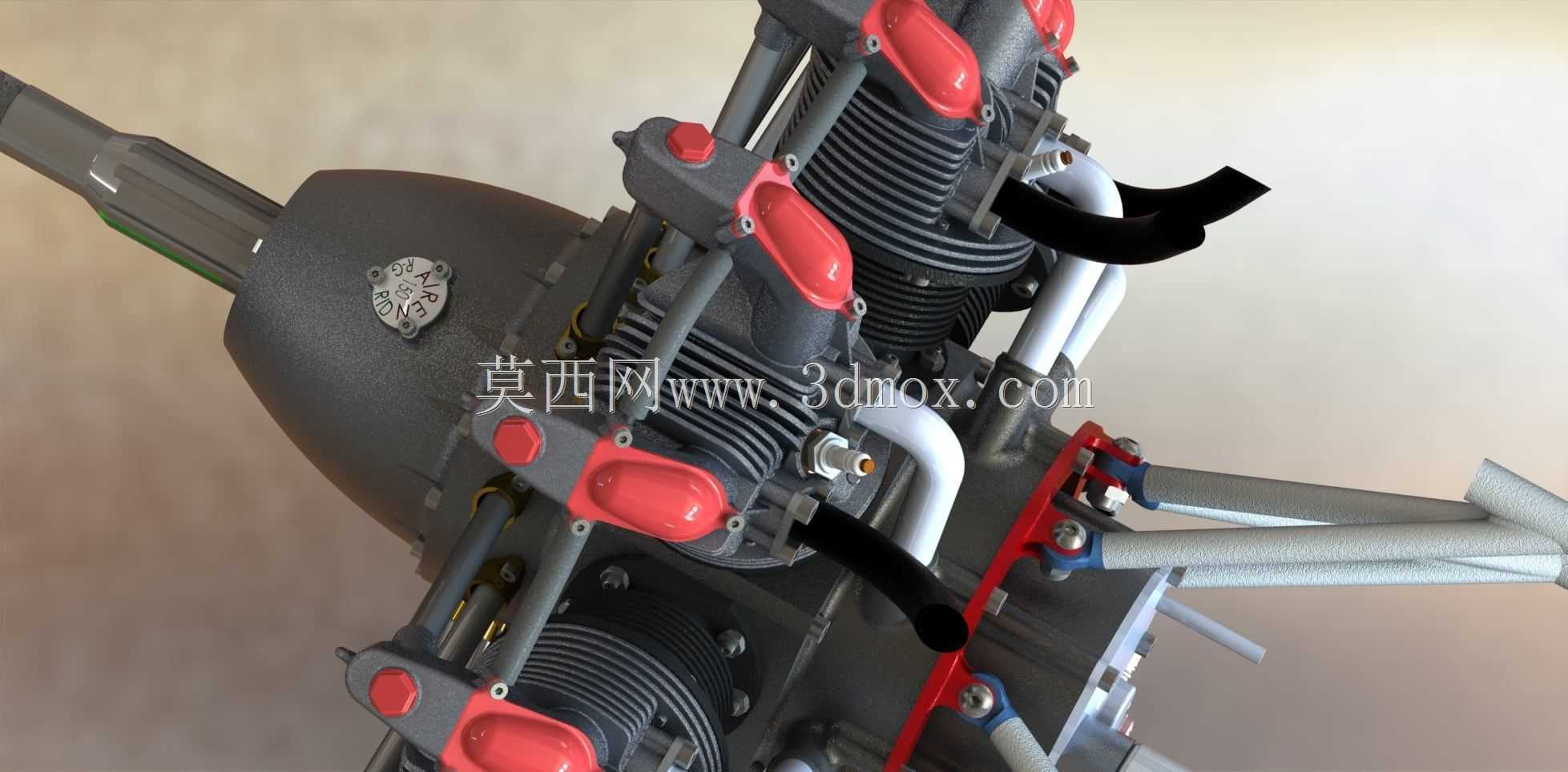

　　设计思路上，整体采用模块化拆分逻辑，单个气缸组件可独立拆装，气缸外壁的散热鳍片采用等间距排布设计，鳍片厚度与间距经过匹配微型工况的散热需求计算，既保证足够的散热面积，也不会因为鳍片过薄导致加工或者装配过程中出现形变。各气缸通过辐射状的连杆与中心曲轴组件连接，连杆大头采用剖分式装配结构，与曲轴曲柄销的配合面预留了合适的配合公差，保证多缸交替做功时动力输出的平顺性。高压点火线路沿气缸外侧的支撑管排布，走线路径避开了气缸散热区域与运动部件，避免高温或者运动干涉导致的线路破损。

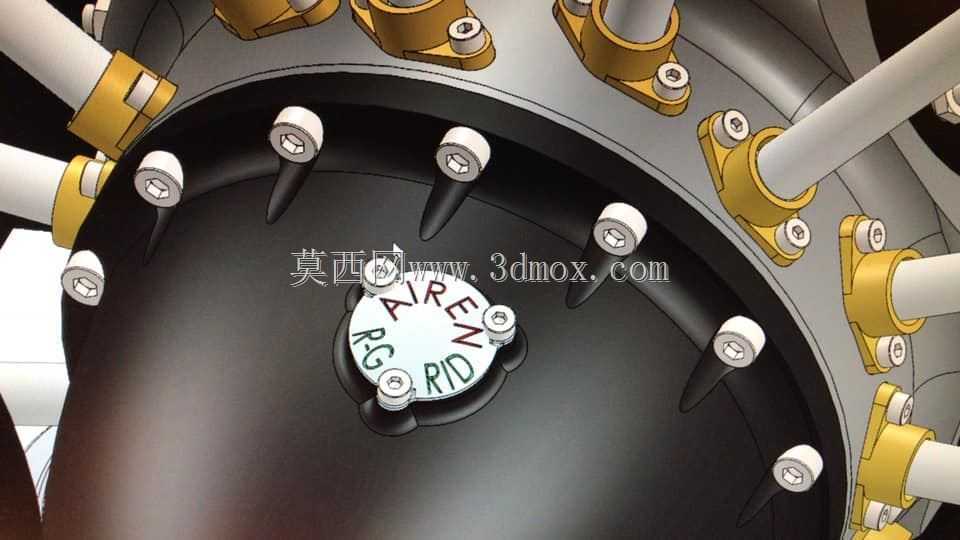

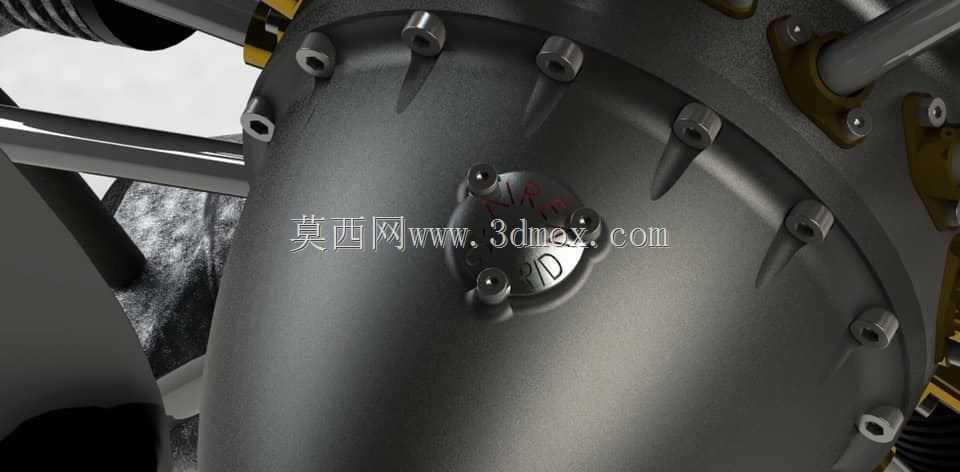

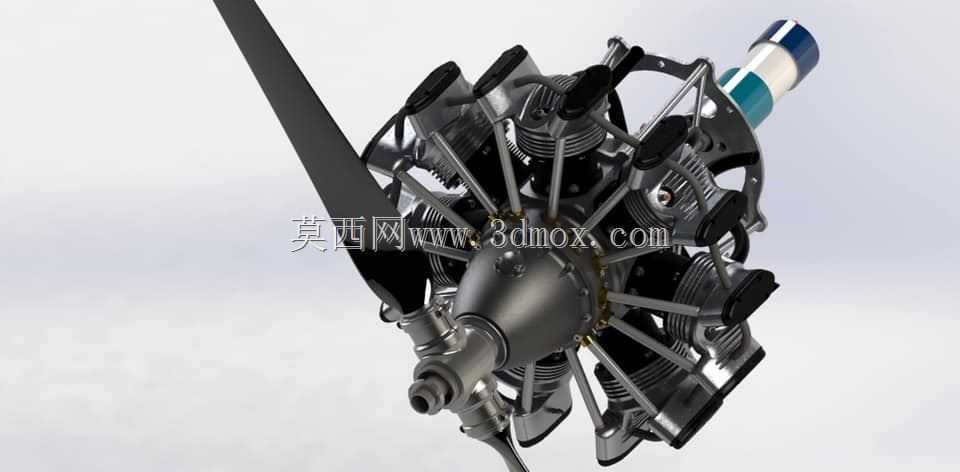

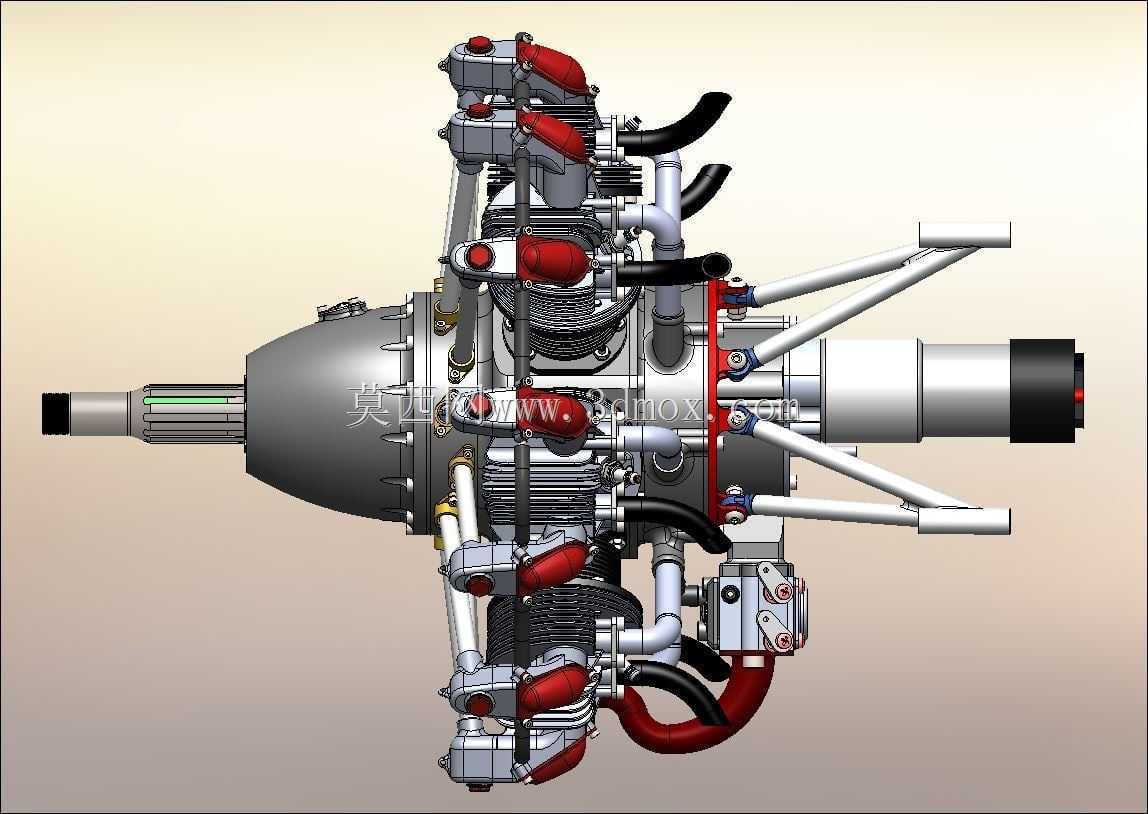

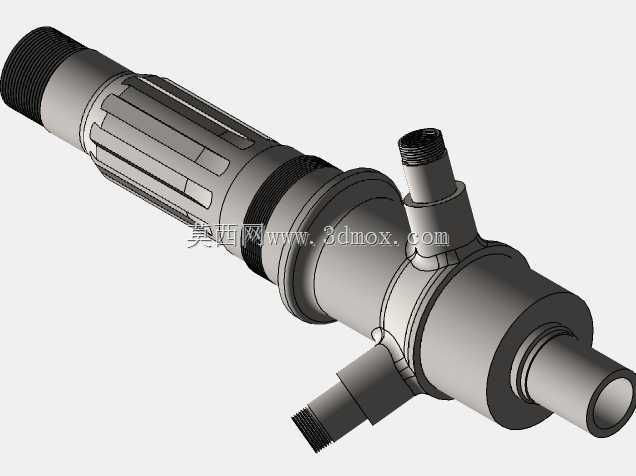

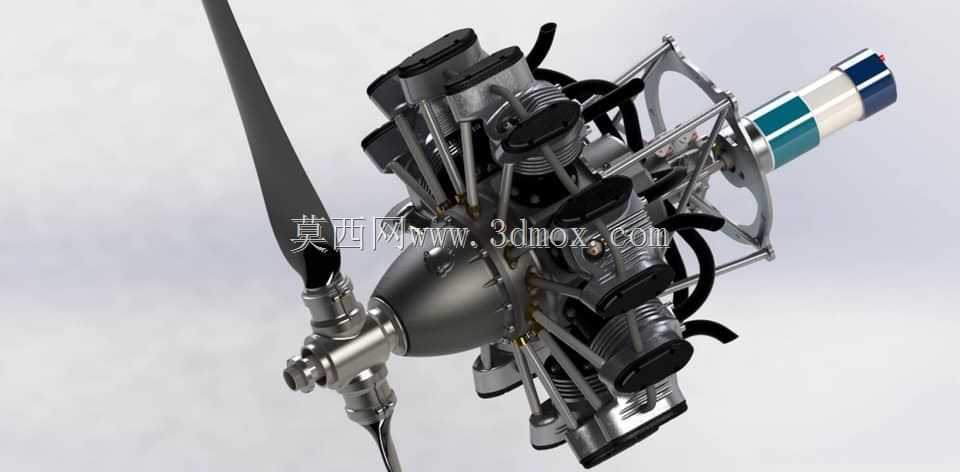

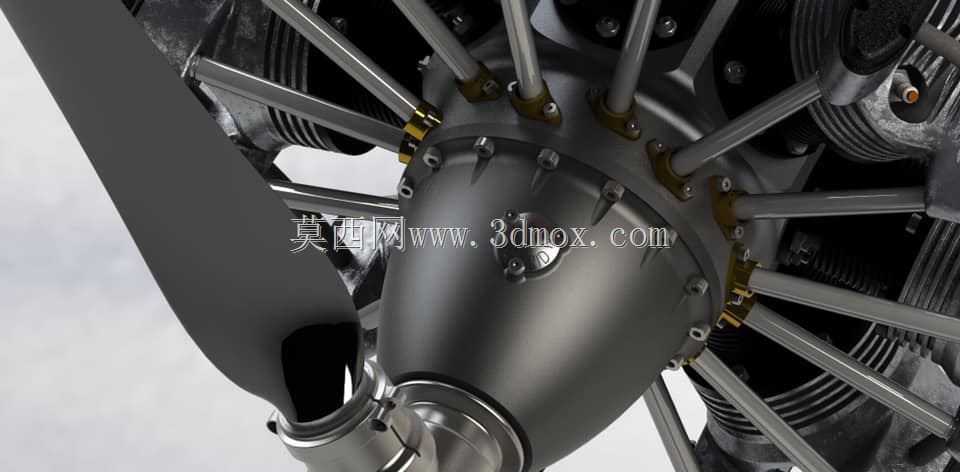

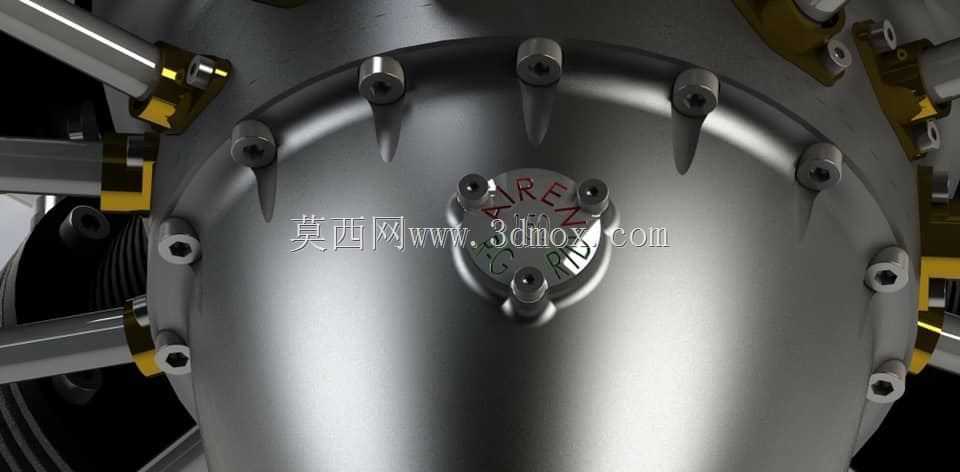

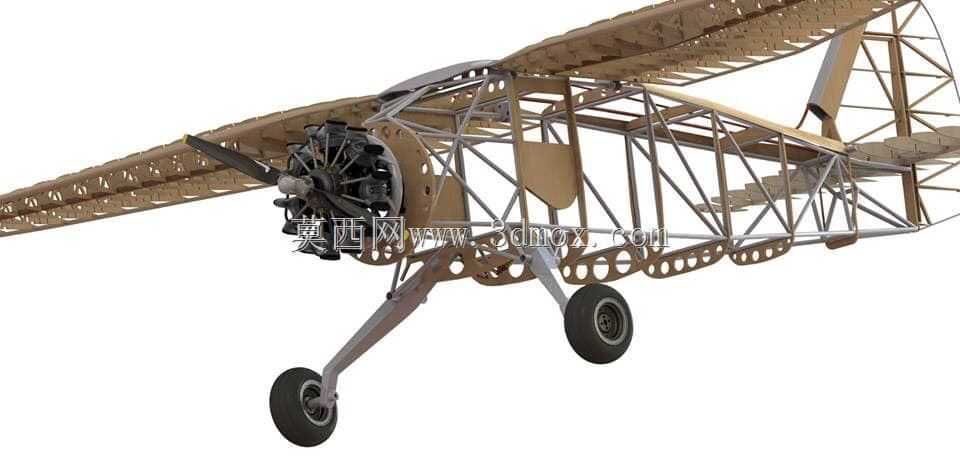

　　安装边界层面，中心机匣采用法兰式安装基准，后端预留了与航模防火墙匹配的安装孔位，孔位排布遵循对称等分原则，保证安装后整机的动平衡余量控制在合理范围内。整机径向尺寸以曲轴中心为圆心，各气缸最外侧轮廓形成的圆周尺寸适配大比例像真机的发动机整流罩内部空间，不会出现整流罩无法包覆的问题；轴向尺寸从螺旋桨安装面到后端机匣安装面的长度，匹配常规像真机的机头舱预留空间，不需要额外对机身结构进行切削改造。曲轴前端的螺旋桨安装轴采用标准锥面配合加锁紧螺母的结构，适配对应规格的航模螺旋桨，保证动力传递过程中不会出现松脱打滑的问题。润滑系统的油路从中心机油泵出发，通过曲轴内部的油道向各连杆轴颈、活塞销位置输送润滑油，回油路径沿机匣内壁的回流槽回到油底壳区域，形成完整的润滑循环，不需要额外加装复杂的外置润滑管路。
