HP712B指针式直流电压表内部结构还原

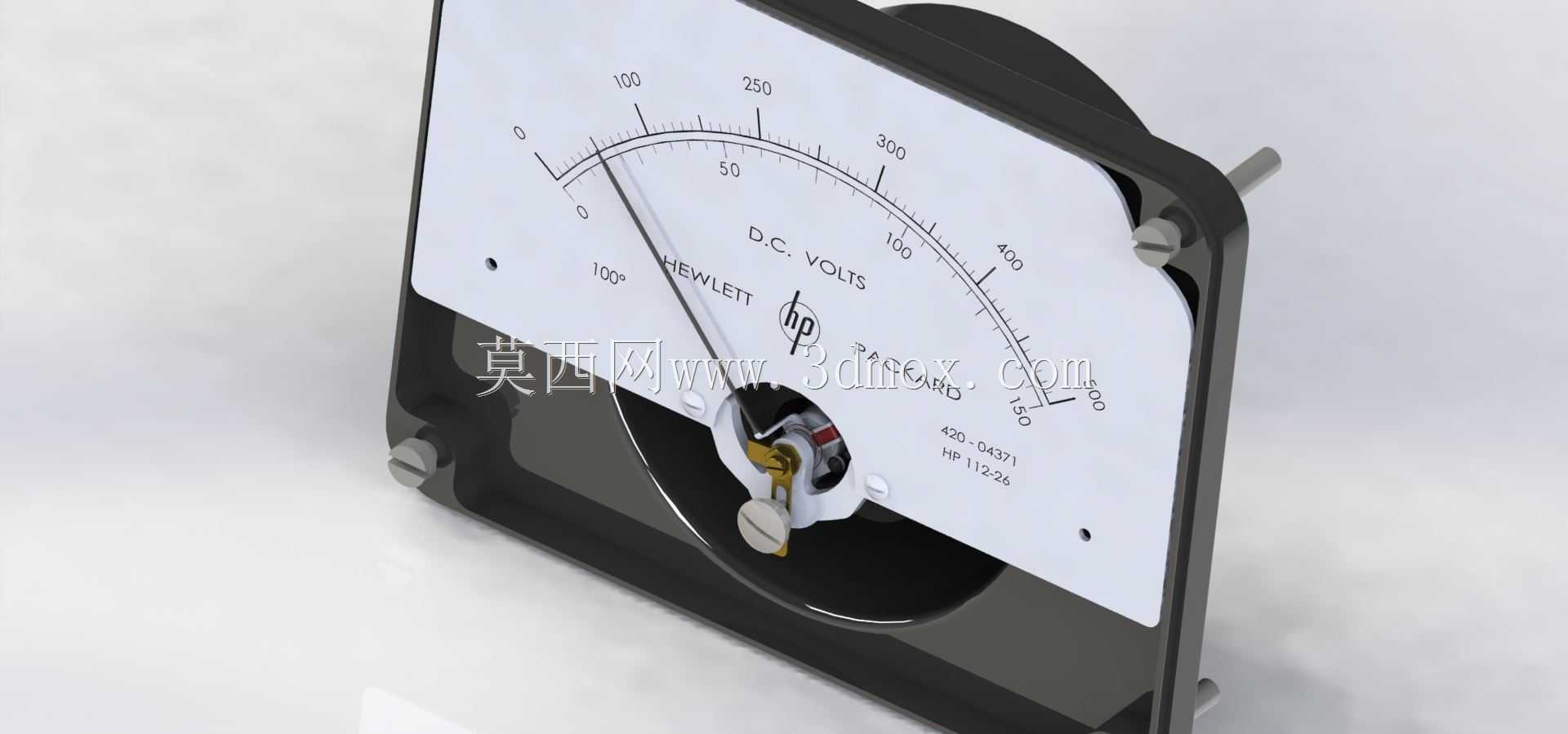

　　在工业电气柜、实验室测试台、老式电源设备的面板上，这类方形嵌入式指针直流电压表是十分常见的测量部件，很多运维和结构设计人员在做面板开孔、设备改造时，往往只关注表盘的读数范围，却忽略了其内部机械结构对安装、抗震、读数精度的影响。这款HP712B型直流电压表的内部结构还原，完整呈现了从外部方形安装壳体、表盘刻度面、指针转轴组件到内部磁电系驱动机构的全部细节，能帮助电气结构设计人员直观理解这类嵌入式仪表的装配逻辑。

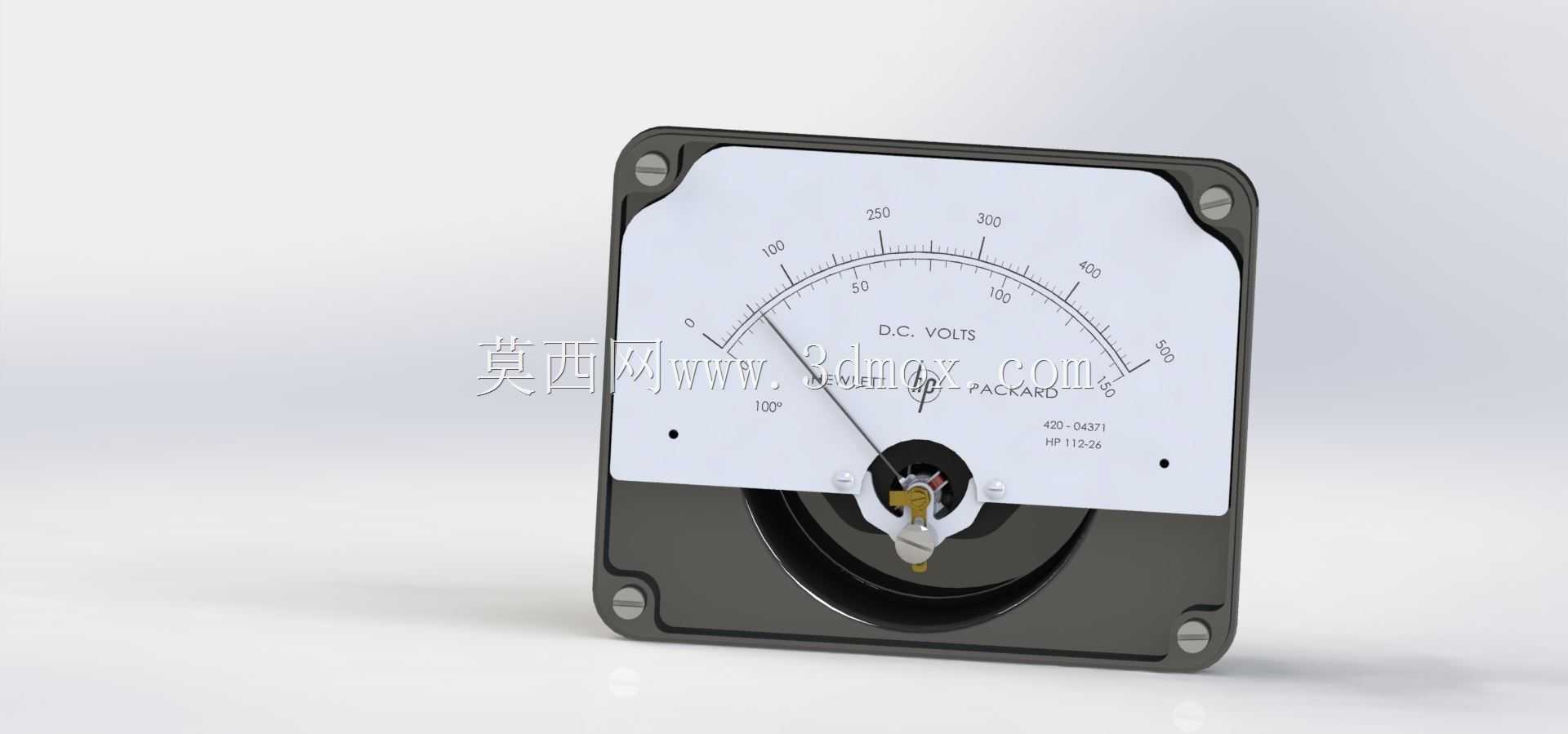

　　从实际应用场景来看，这类指针式直流电压表多用于直流供电系统的前端电压监测，比如线性直流电源的输出面板、工业控制柜的直流母线电压指示、老式通讯基站的电源配电单元，相比数字式电压表，它的指针偏转能直观反映电压的波动趋势，在存在电磁干扰的工业现场，不存在数字跳数的问题，对瞬时电压变化的响应更符合运维人员的观察习惯。在设备选型配套时，结构设计人员首先要确认的就是仪表的安装边界，这款表采用标准方形嵌入式安装结构，四个角预留了沉头安装孔位，安装时需要在设备面板上开出对应尺寸的方形通孔，将表体从面板正面嵌入后，通过后侧的卡扣或者螺丝从背面锁紧，保证表盘正面与设备面板齐平，避免突出部分被磕碰或者勾挂线缆。

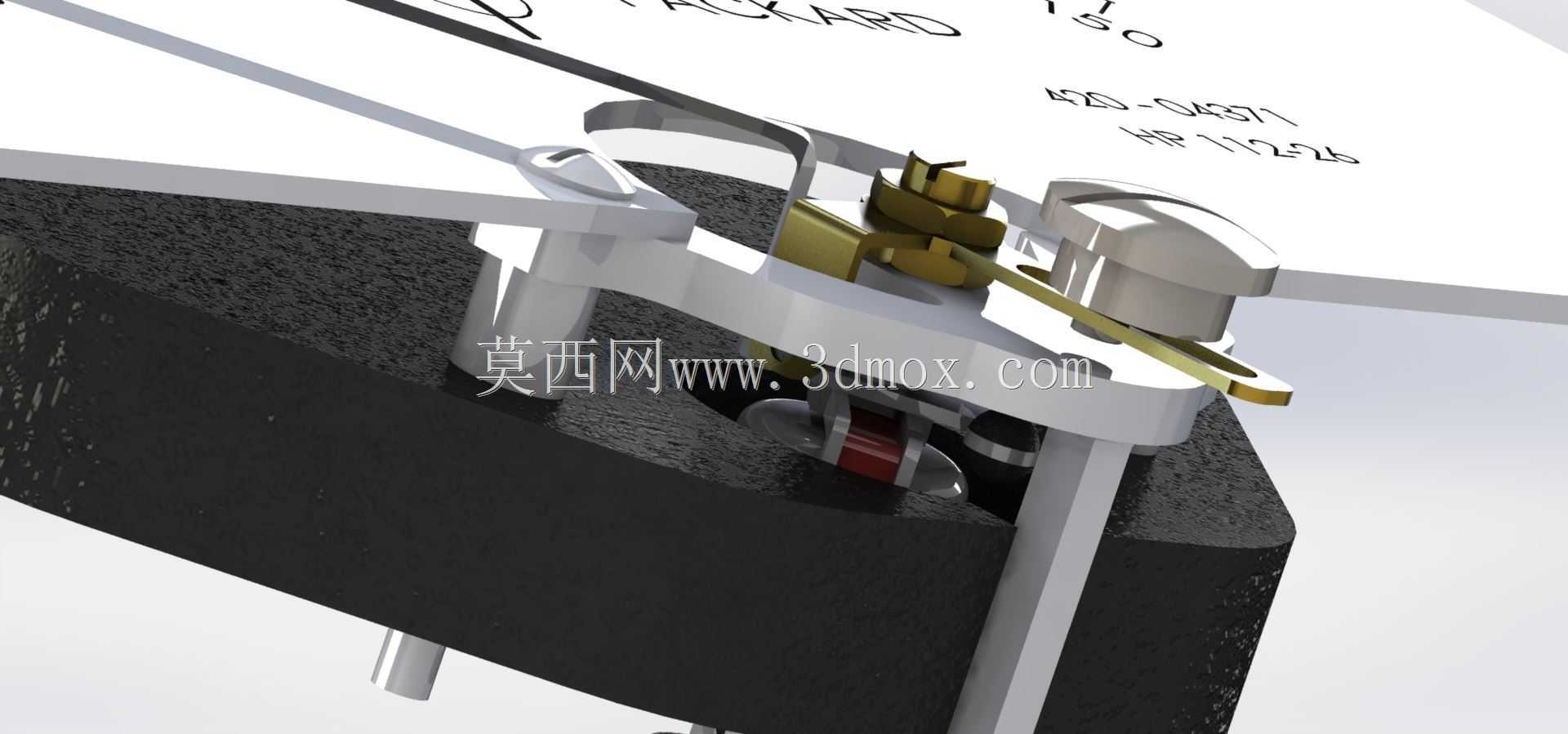

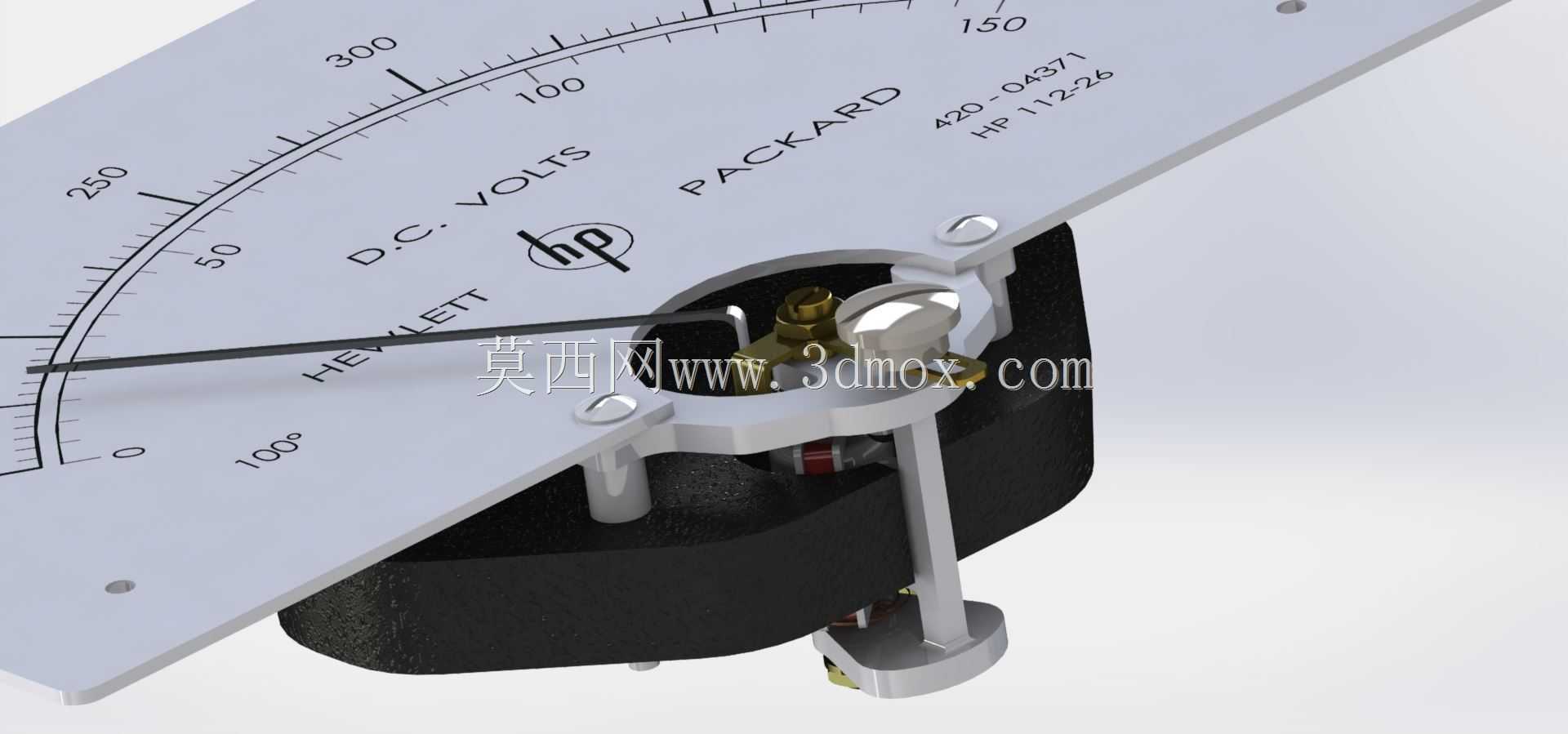

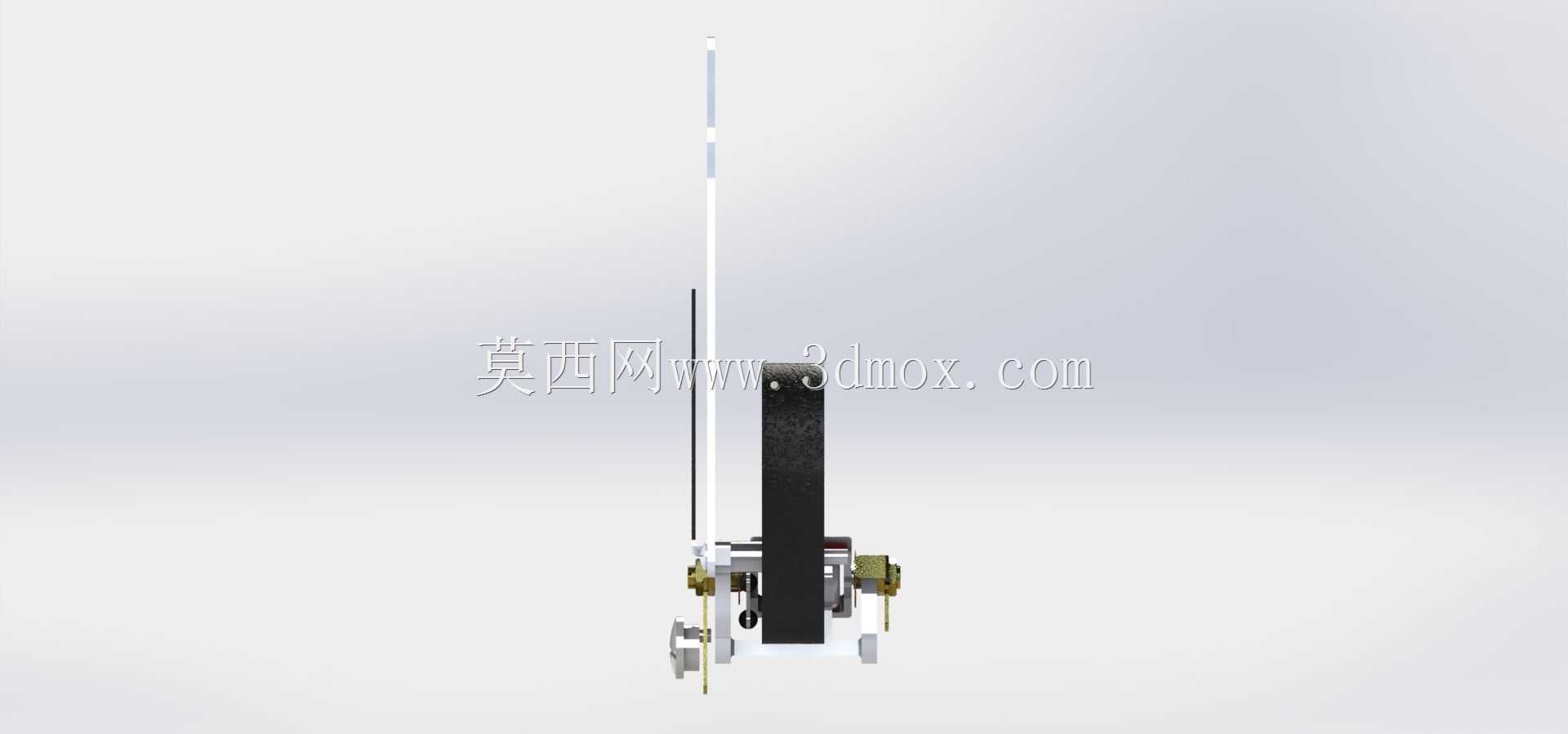

　　从功能特性上看，这款表属于磁电系直流电压表，核心的测量机构是内部的永磁体与动圈组件，当被测直流电压通过串联的分压电阻接入动圈时，动圈在永磁体的磁场中产生电磁转矩，带动指针偏转，同时转轴上的游丝会产生反向的复位转矩，当两个转矩平衡时，指针停在对应刻度位置，指示出当前的电压值。模型完整还原了指针的配重结构、转轴的宝石轴承支撑位、游丝的固定端与调节端，甚至表盘背面的刻度印刷定位点、壳体内部的磁屏蔽衬层都做了细节还原，能让建模者清晰看到每个部件的配合关系。

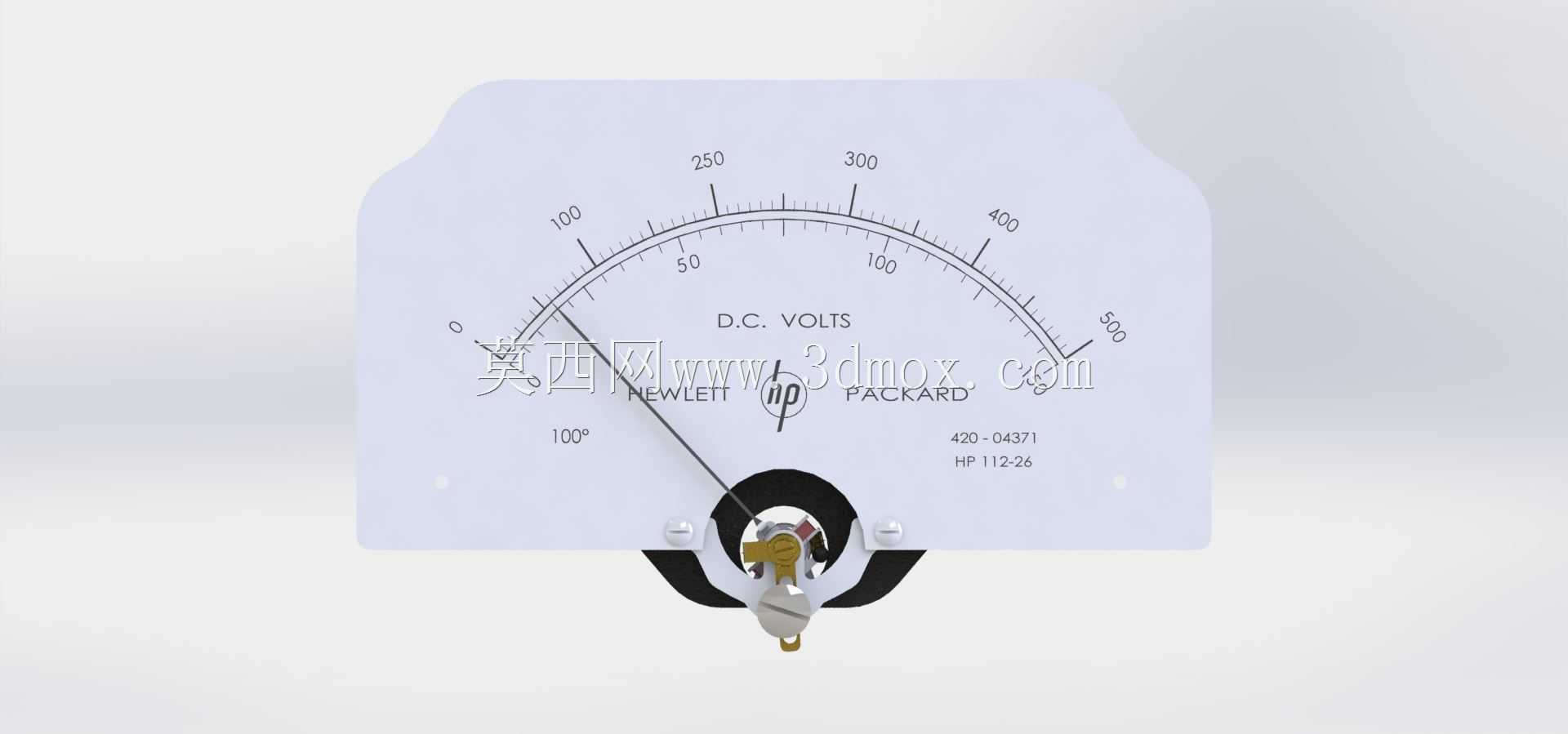

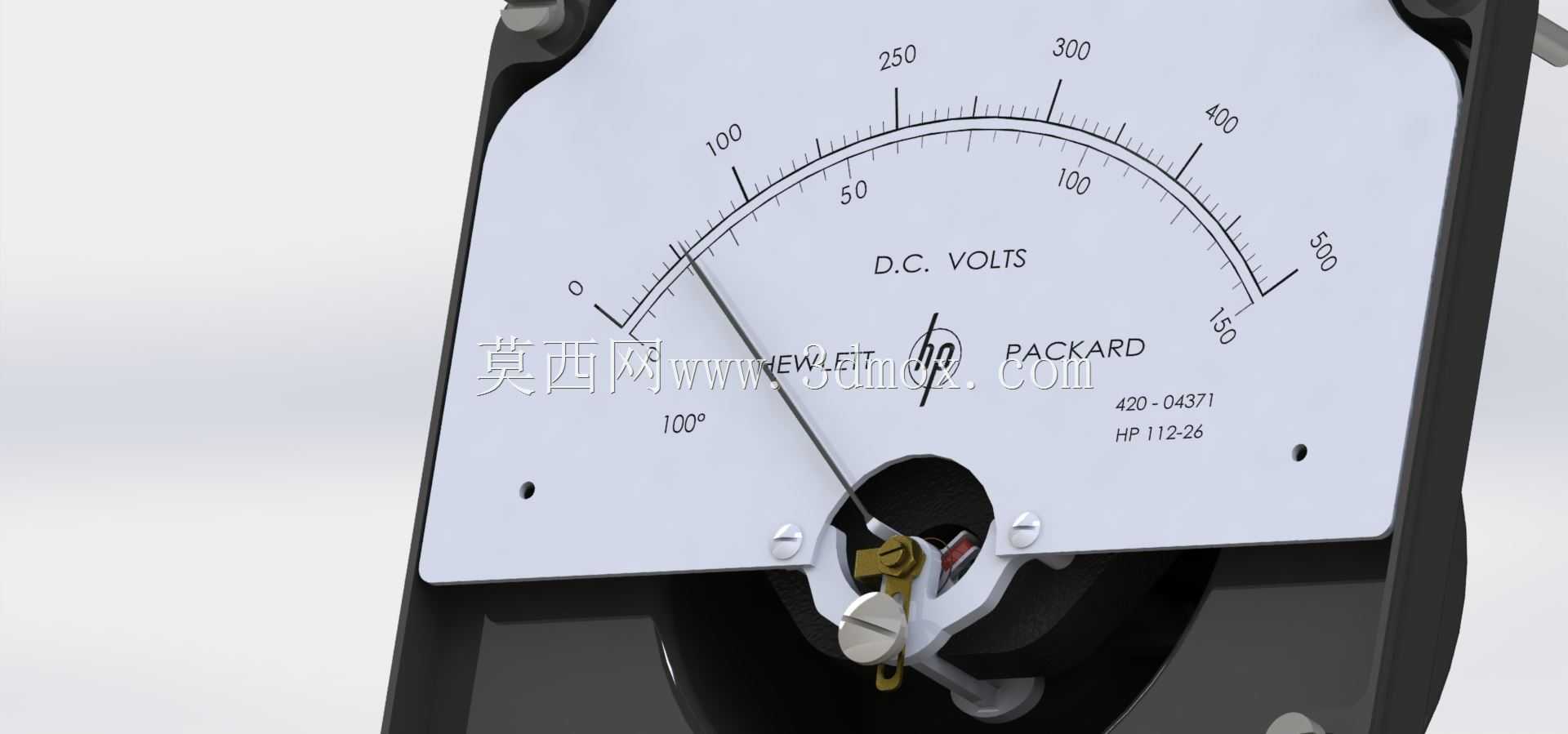

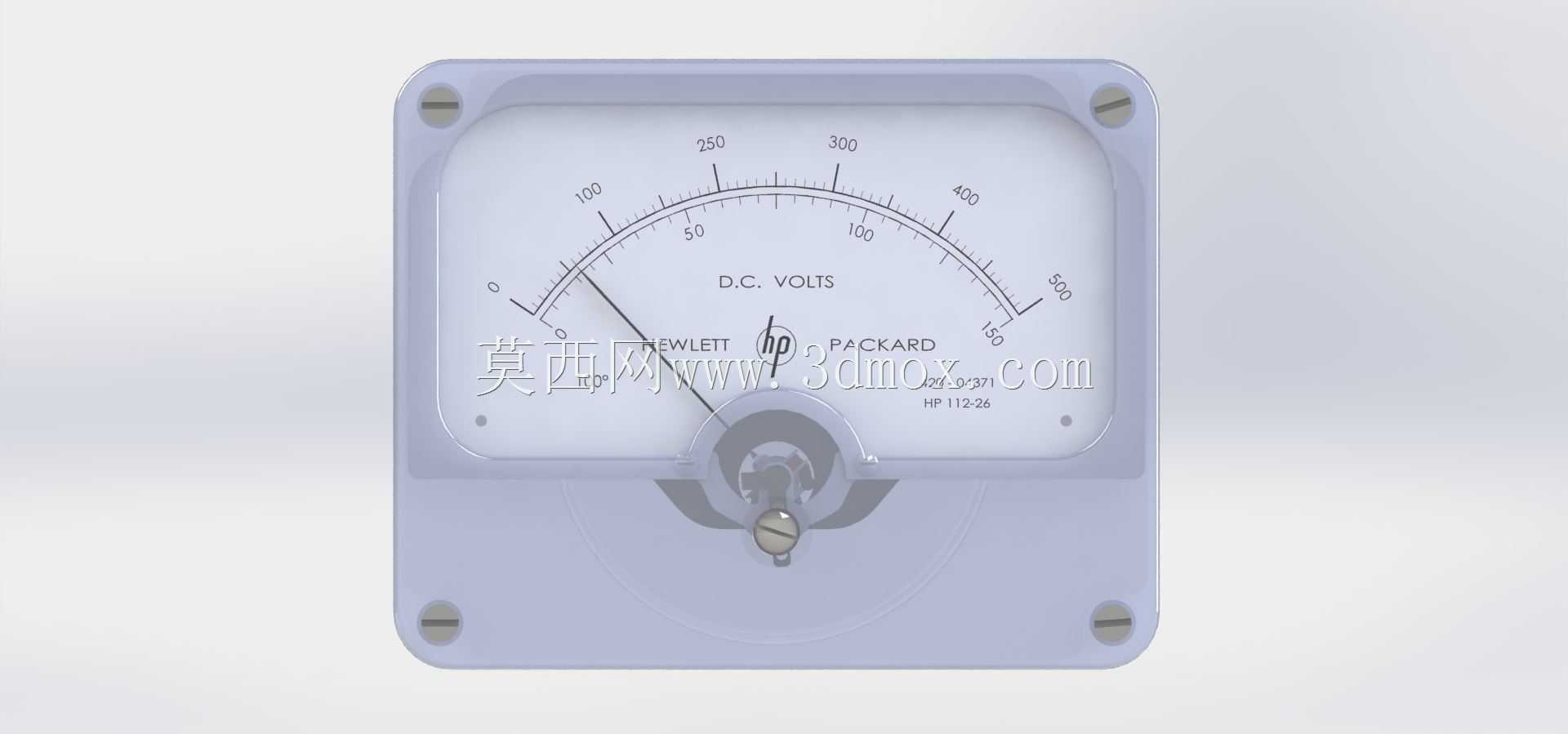

　　在设计思路上，这类仪表的结构设计优先考虑的是抗震性与读数稳定性，外部采用酚醛树脂压制的方形壳体，一方面具备良好的绝缘性能，另一方面壳体的壁厚均匀，能在嵌入式安装时均匀承受面板的锁紧力，不会因为局部受力导致内部磁钢移位。表盘采用白色哑光漆面，避免灯光反射造成读数误差，刻度线采用黑色印刷，量程刻度按照直流电压的线性分布均匀排布，零点位置在表盘左侧，符合直流电压单极性测量的使用习惯。指针采用轻量化的铝合金材质，尾部做了配重平衡处理，保证设备在存在一定倾斜角度的安装场景下，指针不会因为自重产生读数偏差，转轴的上下两端都采用了锥形宝石轴承，尽可能降低转动摩擦，让小电流输入时指针也能灵活偏转，保证小量程区间的测量精度。

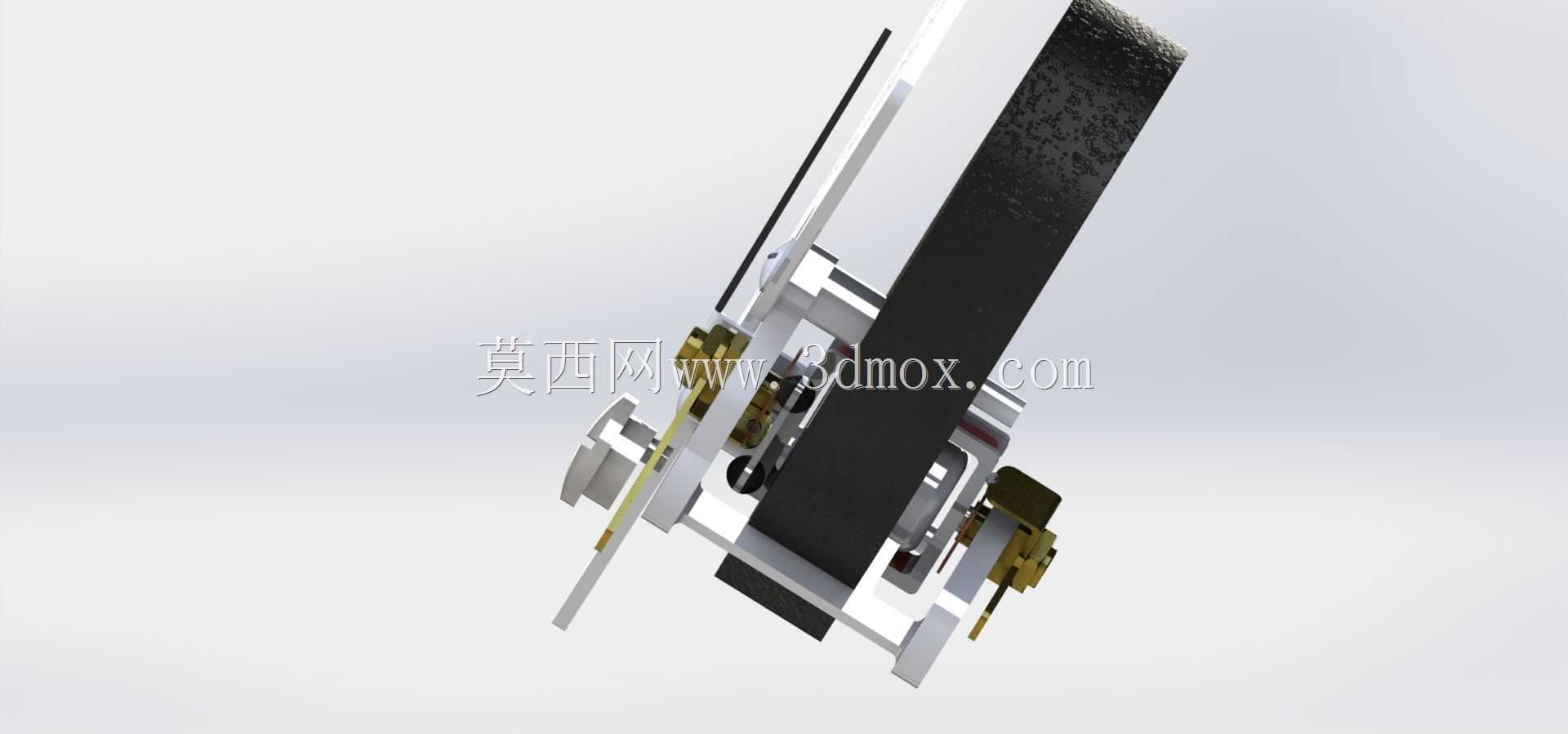

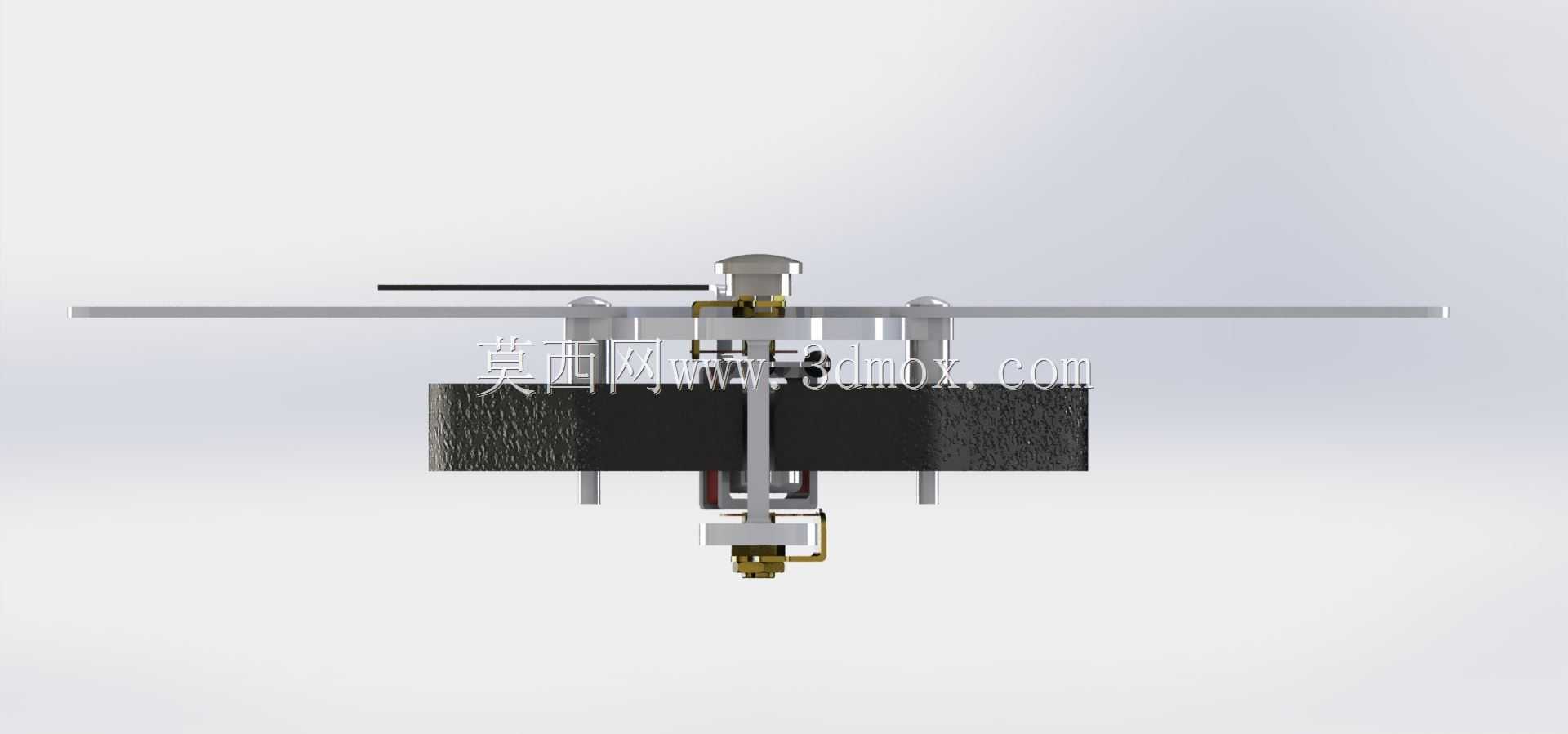

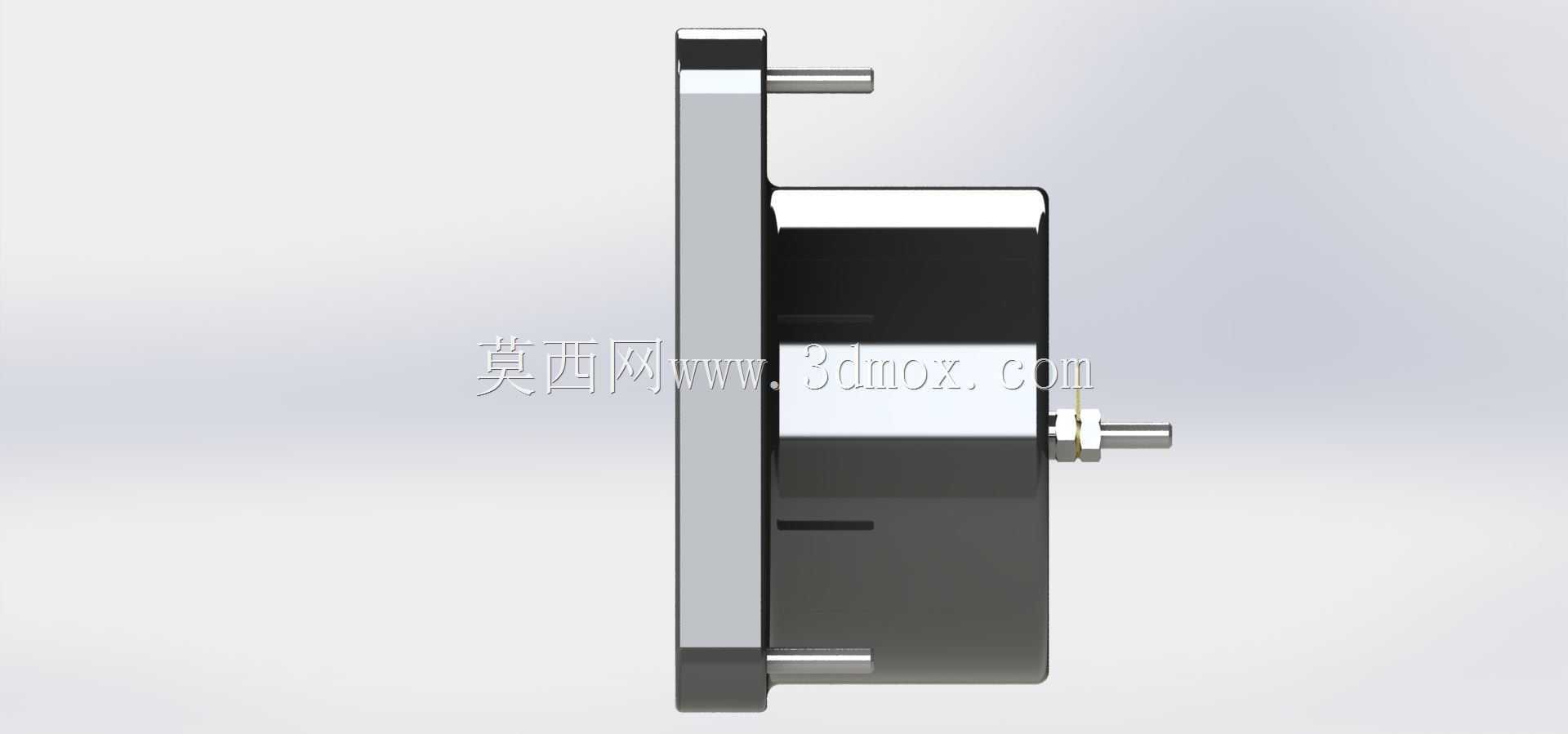

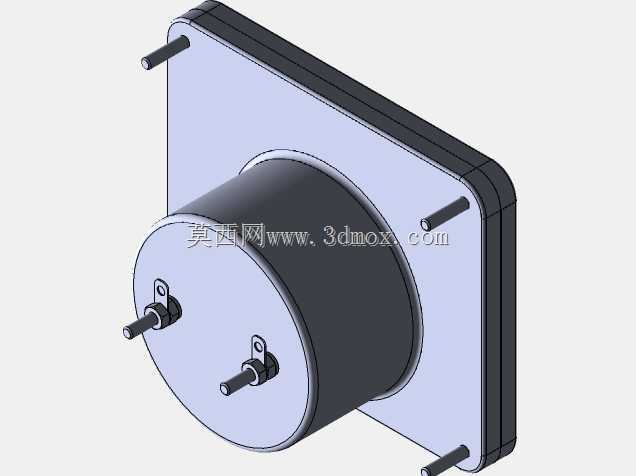

　　从安装边界的细节来看，表体后侧的接线端子采用凸起的绝缘柱结构，接线时需要预留足够的线缆弯曲空间，避免线缆挤压表体内部的组件，同时壳体后侧的磁钢部分是整个表体厚度最大的区域，在做设备面板的内部布局时，需要给这个区域预留足够的纵深空间，不能让内部的走线槽或者其他元器件贴到磁钢外壳上，一方面避免磁钢吸附金属碎屑造成内部卡滞，另一方面也防止其他元器件的磁场干扰仪表的测量精度。很多初次做电气柜结构设计的人员，往往只按照面板开孔尺寸预留空间，忽略了后侧的纵深要求，最后安装时才发现表体顶到内部的母排或者线槽，不得不临时调整布局，这类细节在三维模型中都能直观看到尺寸边界，能有效避免设计阶段的疏漏。

　　另外，模型中还原的表盖密封结构也值得关注，表盘正面的透明表盖采用卡扣结构与壳体连接，接缝处预留了密封胶条的安装槽，在一些多粉尘、有轻微凝露的工业现场，这个密封结构能阻挡粉尘和水汽进入表体内部，避免动圈或者游丝氧化锈蚀，延长仪表的使用寿命。在做设备维护时，只需要撬开正面的卡扣就能更换透明表盖或者清理表盘内部的灰尘，不需要将整个表体从面板上拆下来，维护操作十分便捷。对于三维建模学习者来说，这个模型的曲面过渡、薄壁壳体结构、细小转轴组件的装配关系，都是很好的机械结构建模练习素材，能帮助练习者掌握薄壁件、精密小零件的建模技巧，理解工业仪表的结构设计逻辑。
