HP712B指针式直流电压表结构设计

　　这款指针式直流电压表的三维结构还原，完全围绕工业现场盘装仪表的实际使用需求展开，没有多余的装饰性设计，每一处结构都对应实际生产装配与现场使用的硬性要求。从应用场景来看，这类仪表主要适配老式工业电控柜、实验室直流电源台、早期通讯电源机架、工业测试台架的面板安装位，在数字仪表普及之前，这类指针表是直流电压参数目视监测的核心部件，即便在当下，不少老旧设备改造、复古工控装置搭建、教学实验台配置场景中，这类结构的仪表依然有稳定的使用需求，相比数字表，它的指针偏转可以直观反映电压的波动趋势，运维人员扫一眼就能判断电压的变化速率，这是数字跳变显示无法替代的优势。

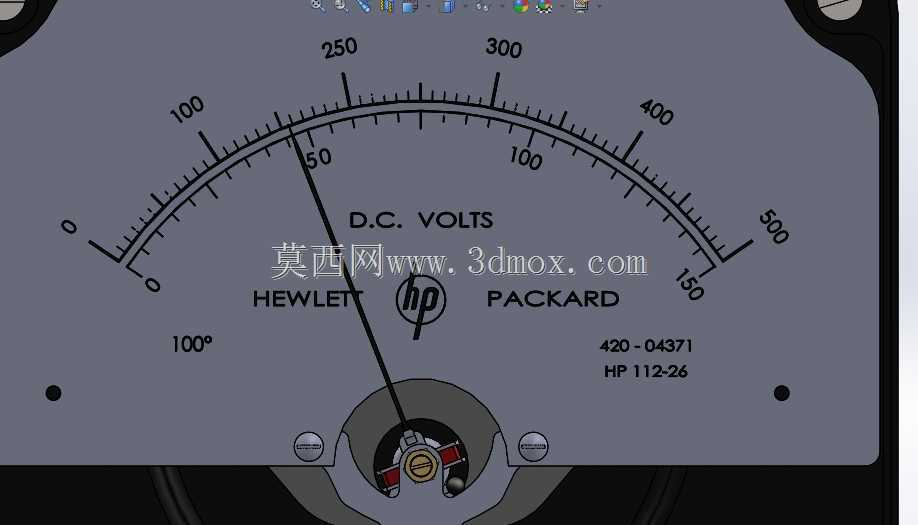

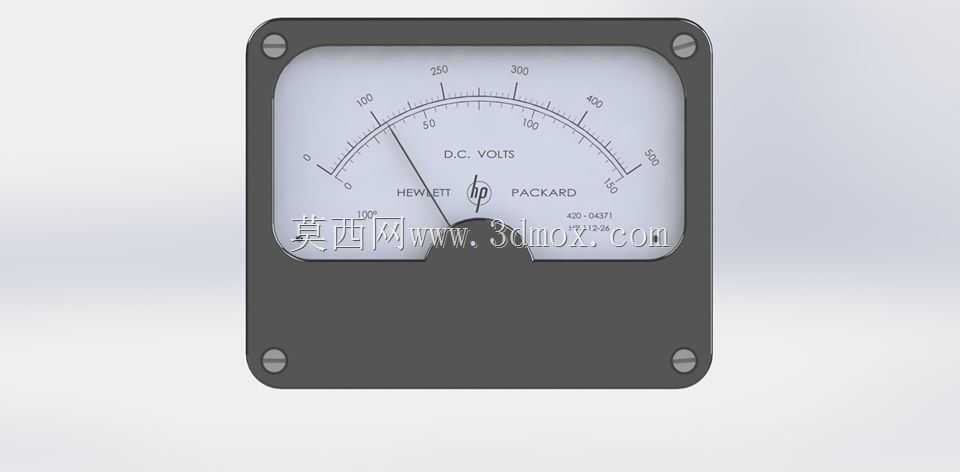

　　从实际用途出发，这款表的核心功能是通过内部磁电系机构的偏转，直接指示直流回路的电压值，表盘设置了双刻度量程，对应不同的输入分压配置，可以覆盖0-150V、0-500V两个常用直流电压监测区间，表盘上的刻度印刷、品牌标识位、型号标注位都完全还原实物的布局，指针的配重结构、轴尖支撑位置都做了等比例复刻，确保结构逻辑和实物完全一致。

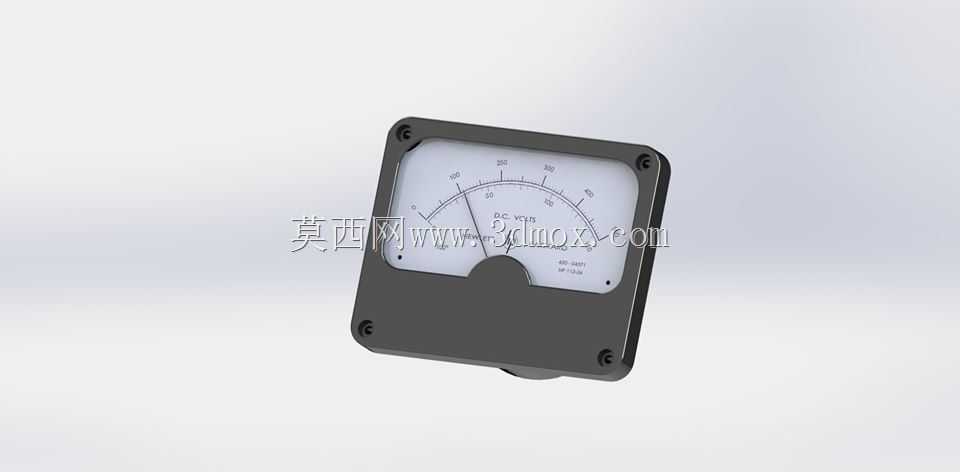

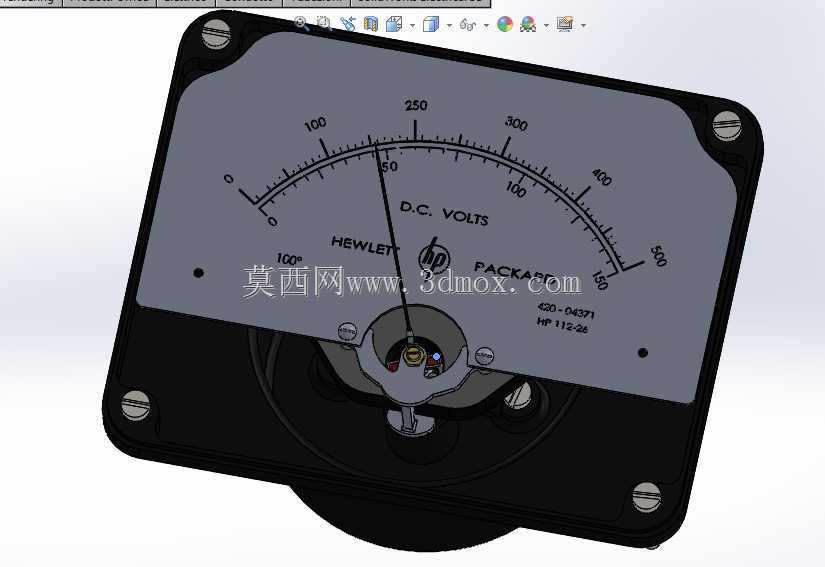

　　设计思路上，整个模型优先还原仪表的装配层级：最外层是方形黑色酚醛树脂底座，四个角预留了沉头安装螺丝孔，对应面板安装时的固定需求，安装孔的位置、沉头深度都按照实际盘装仪表的标准尺寸设置，确保安装时螺丝可以完全沉入底座，不会突出表面影响面板贴合。底座上方是银灰色金属表盘面板，面板通过四个角的螺丝和底座固定，面板和底座之间预留了密封衬垫的安装槽，实际使用中这个衬垫可以阻挡面板外侧的灰尘、潮气进入表芯内部，适配工业现场多尘、湿度波动的使用环境。表芯部分的磁钢、线圈、游丝、指针配重块都做了结构还原，不是简单的外观面片，而是拆分了各个装配零件的层级，方便后续做装配动画、爆炸视图的制作。

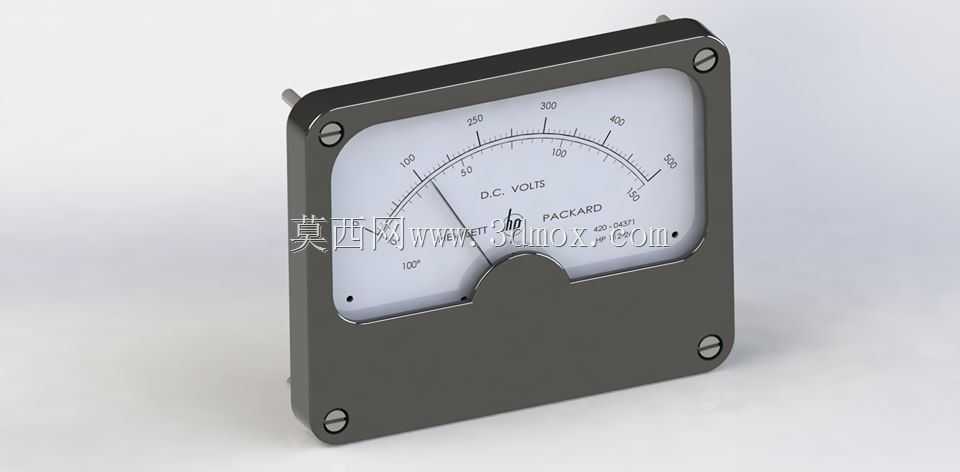

　　外形尺寸与安装边界方面，这款表属于标准的方型盘装表，整体外轮廓尺寸适配常规电控柜的面板开孔尺寸，底座的嵌入深度符合老式柜内的安装空间要求，不会和柜内的布线、端子排产生干涉。面板边缘的圆角处理、固定螺丝的沉头设计，都考虑了现场安装时的操作便利性，运维人员在面板正面就可以完成仪表的固定、拆卸，不需要探到柜内操作。表盘的玻璃视窗（模型中做了透明材质渲染）和面板之间的压合结构也做了还原，视窗的边缘有金属压圈，通过小螺丝固定在面板上，更换视窗或者清理表盘内部时，只需要拆下正面的压圈即可，不需要拆开整个底座，大幅降低现场维护的难度。

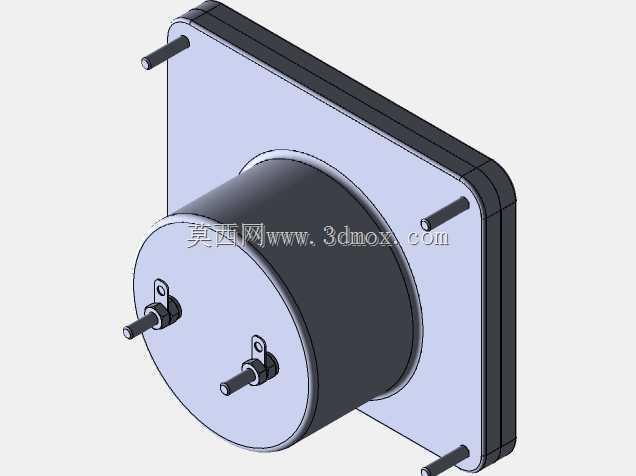

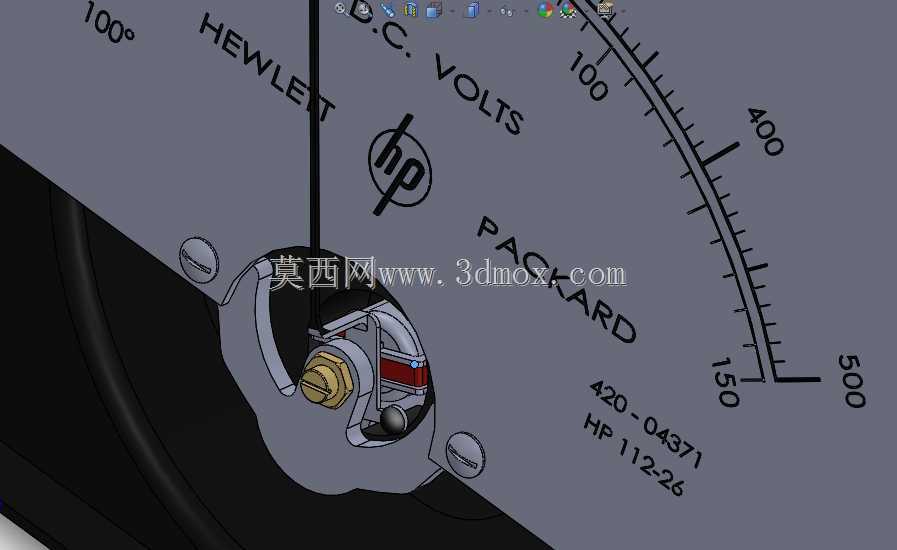

　　从结构细节来看，指针的轴座位置设置了宝石轴承的安装位，这是老式高精度指针表的典型结构，可以降低转动摩擦，提升指示的灵敏度和使用寿命，游丝的排布位置、电流引线的走线槽都在模型中有对应体现，完全符合磁电系电压表的实际构造逻辑。背部的接线端子位置预留了接线柱的安装凸台，对应实际接线时的导线连接空间，端子之间的绝缘隔板结构也做了还原，避免不同电位的接线之间出现爬电、短路的问题。整个模型的渲染部分还原了实物的材质质感：黑色底座的酚醛树脂磨砂质感、金属面板的哑光喷漆质感、表盘刻度的印刷质感、指针的金属光泽，都和实物保持一致，不管是用来做设备装配的可视化展示，还是做电工类教学的演示素材，都能达到写实的呈现效果。
