高温高压工况适配管式电源结构设计

项目分类:变压器/电感器 发布时间:2021-12-04 ID:437716
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计
  • 高温高压工况适配管式电源结构设计

  在工业流程的高温高压管路配套场景里,供电单元的可靠性直接决定整套阀组系统的运行稳定性,常规民用级电源模块无法耐受管路周边持续的热辐射、压力波动带来的振动传导,这套管式供电单元的结构设计完全围绕严苛工况的适配性展开。从实际落地的使用场景来看,这类供电单元主要配套安装在高温高压工艺管廊的阀组旁,为管路上的压力检测模块、电磁驱动阀芯、状态传感单元提供稳定的直流供电,安装位置紧邻工艺管路,日常运行中需要持续承受管路传导的40-85℃环境温度,以及阀组动作时传递的微幅高频振动,同时还要满足高压管路周边的电气安全间隙要求,避免高压介质泄漏时引发电气短路。

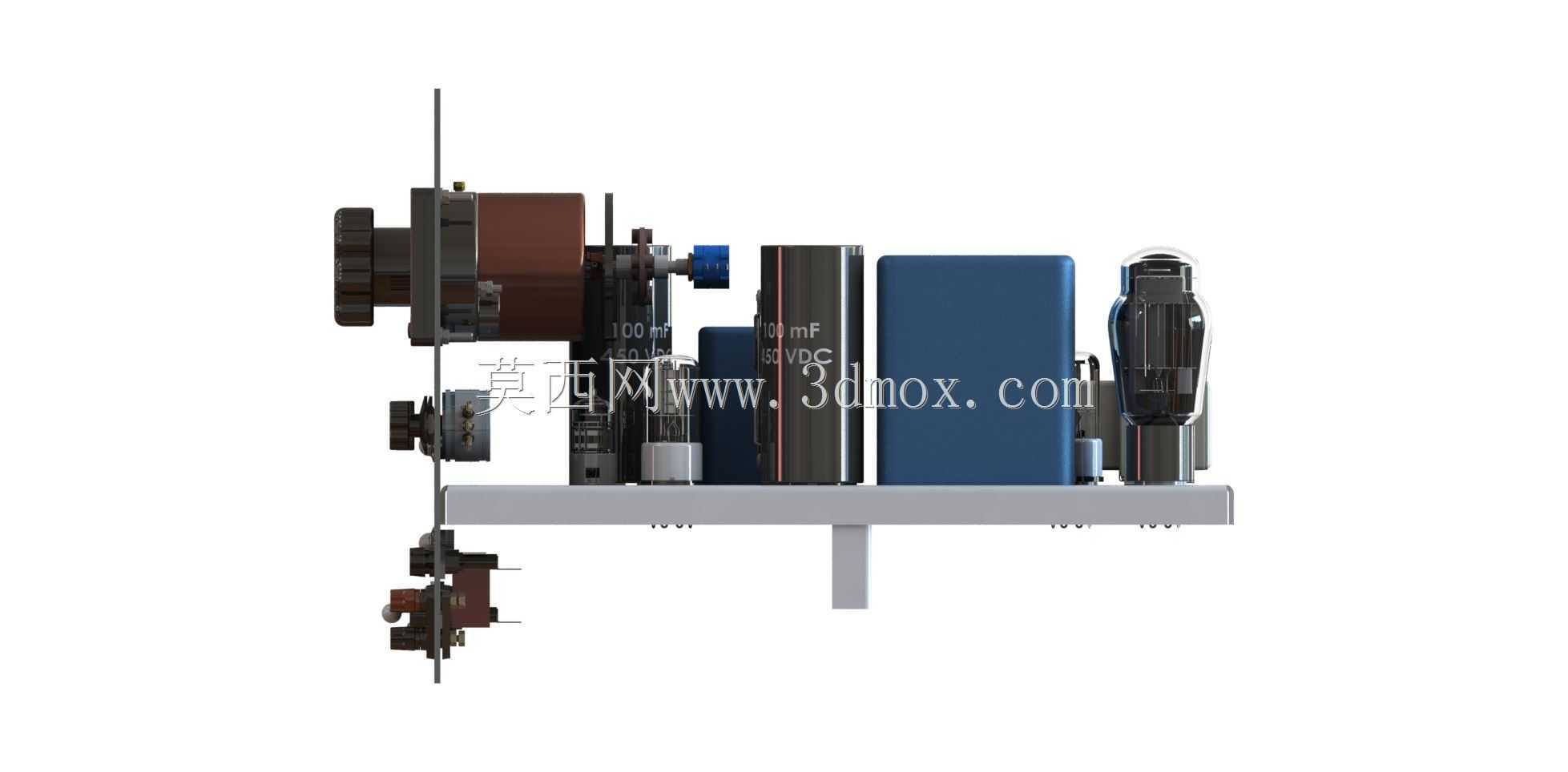

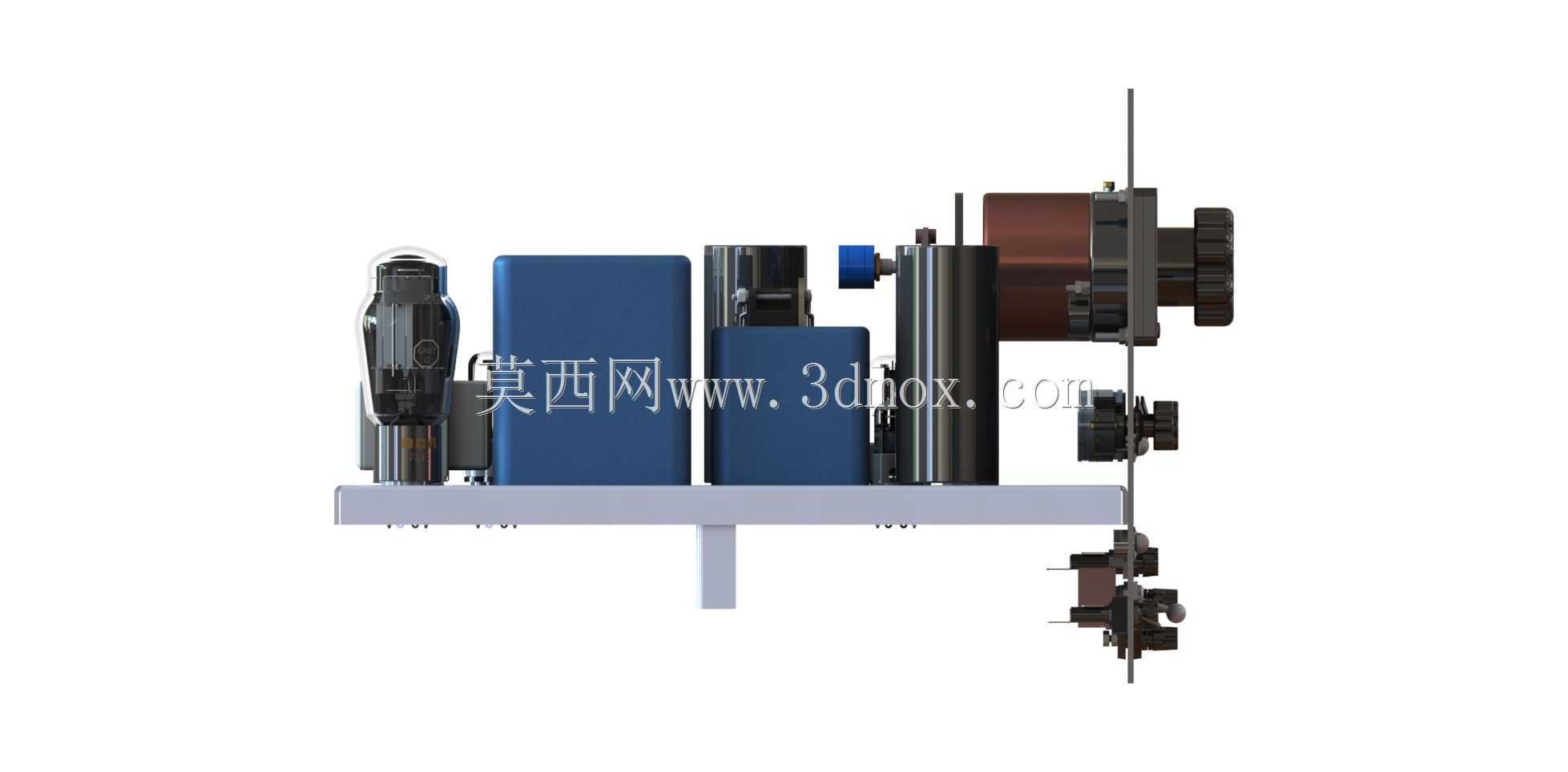

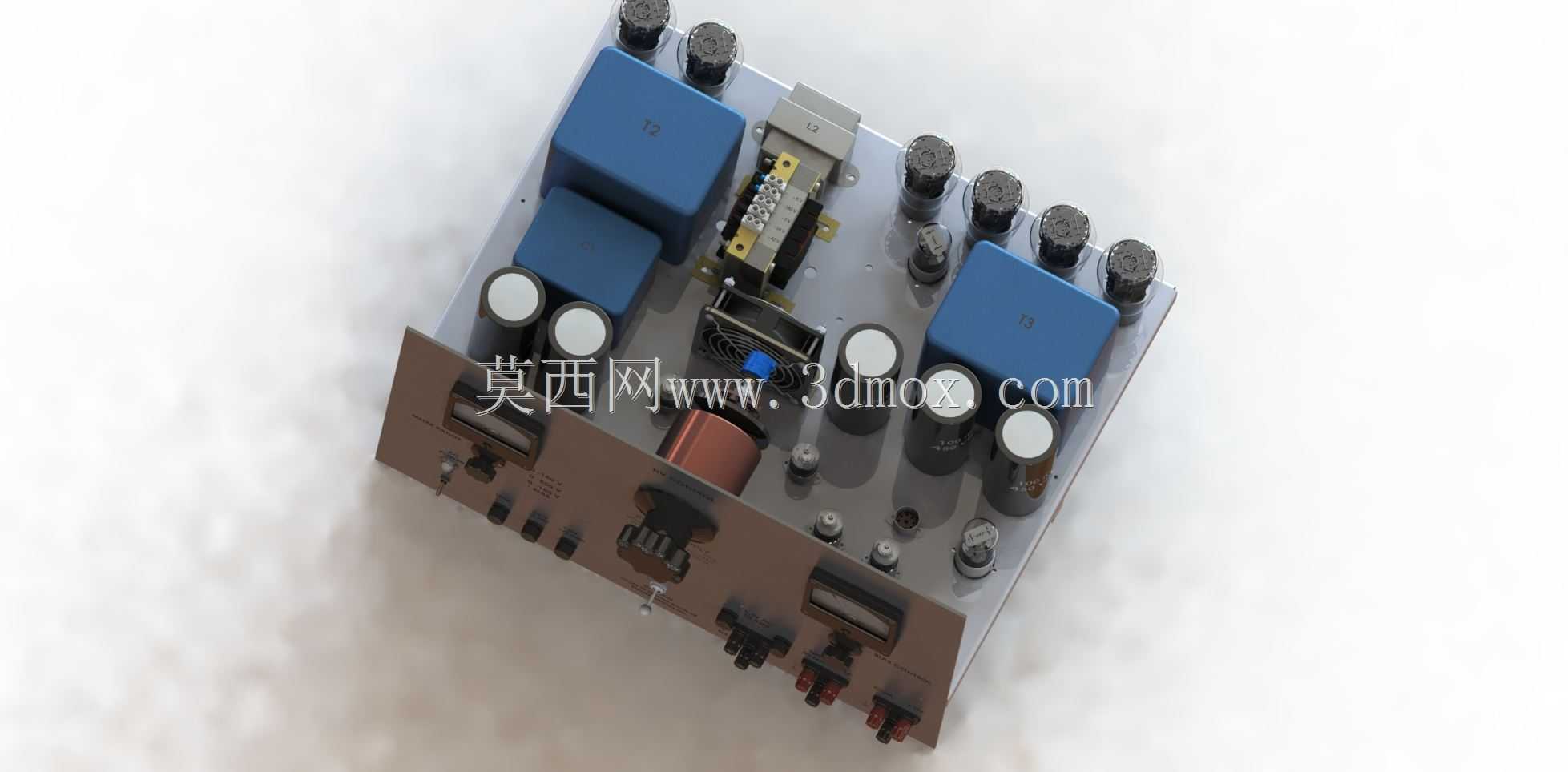

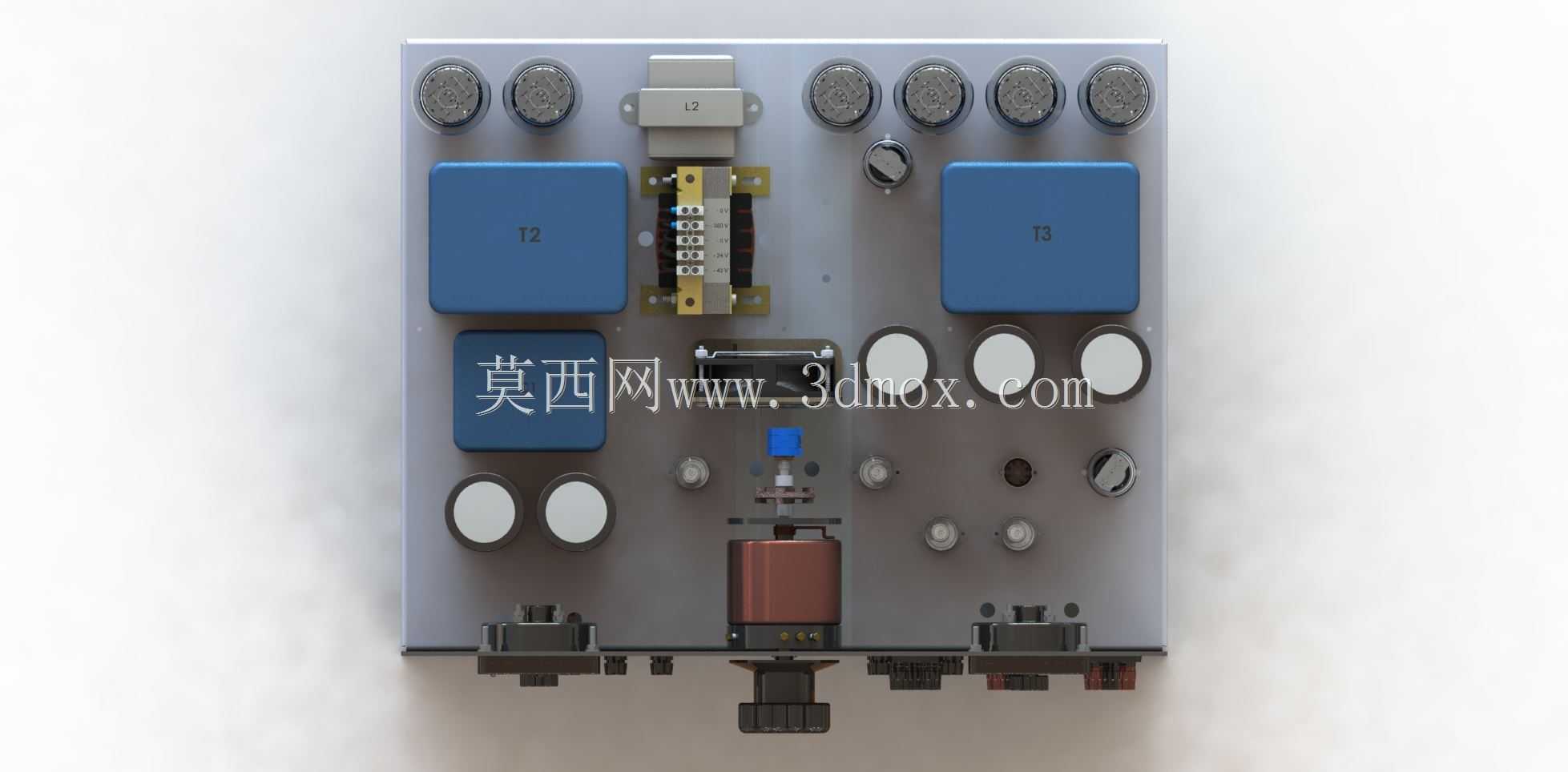

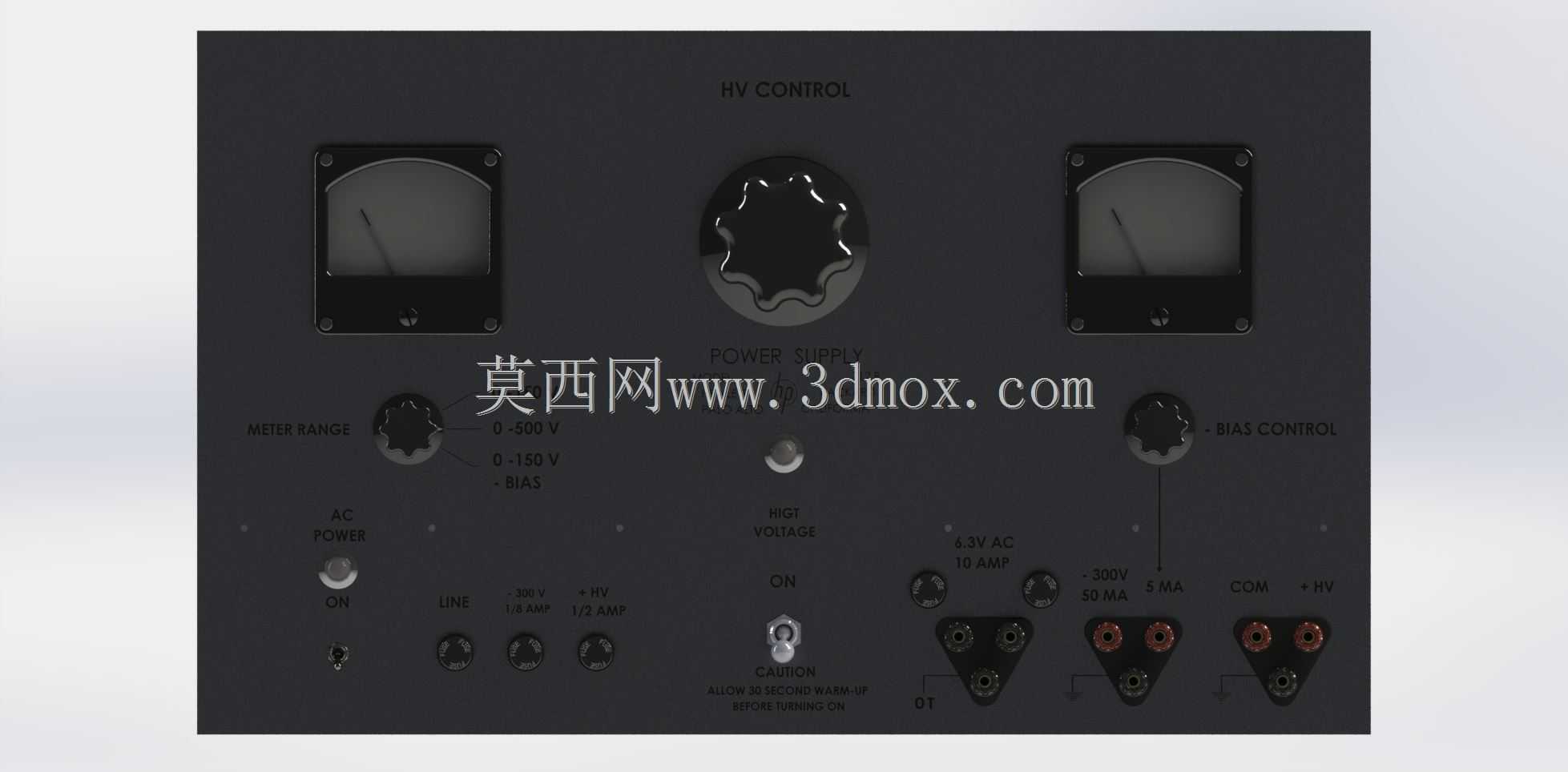

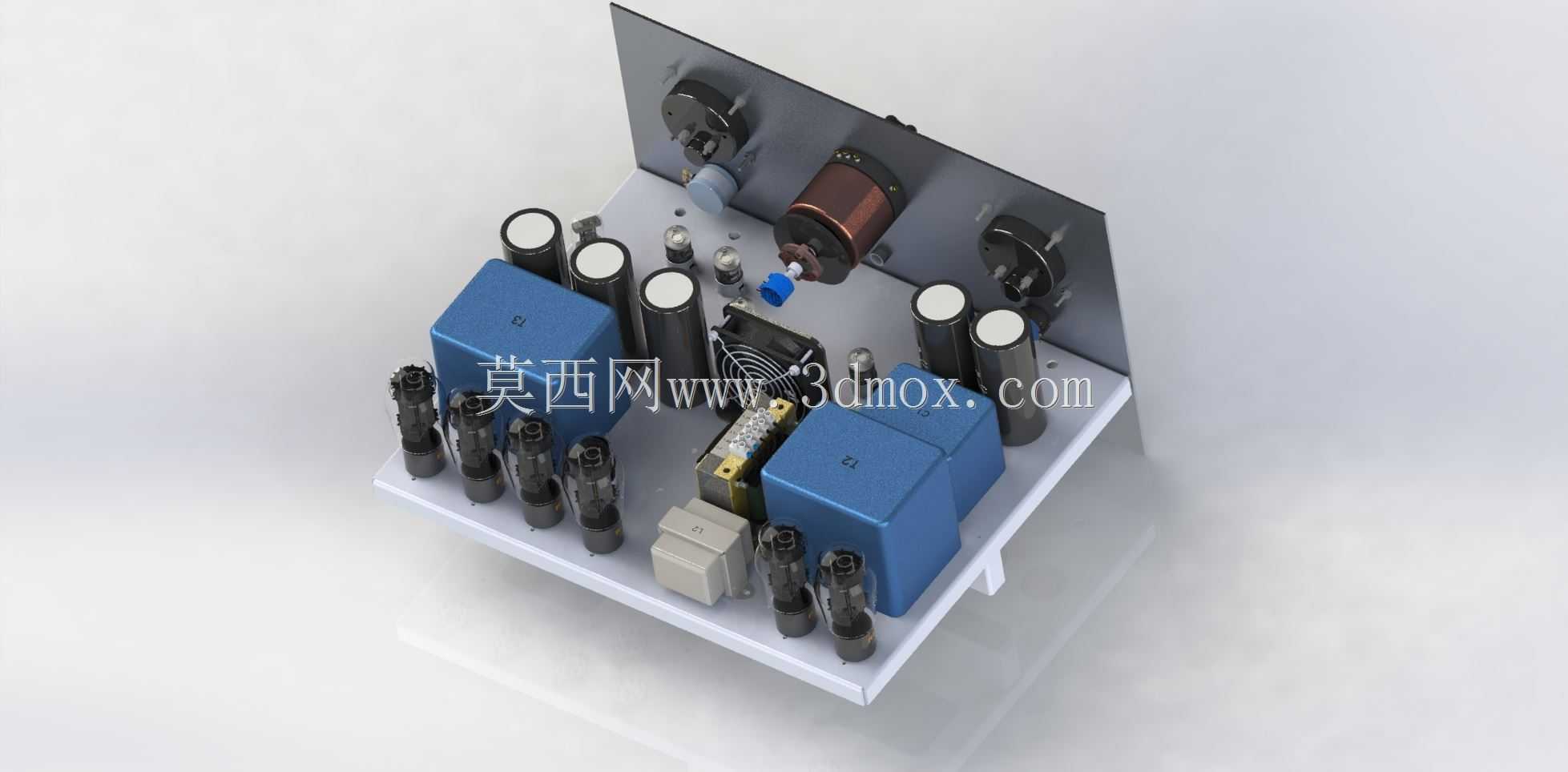

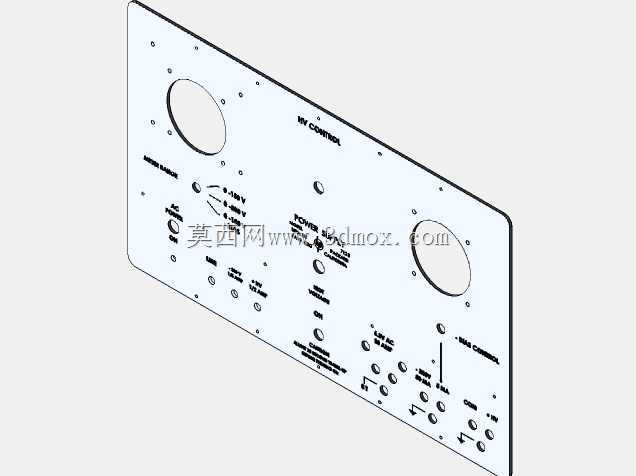

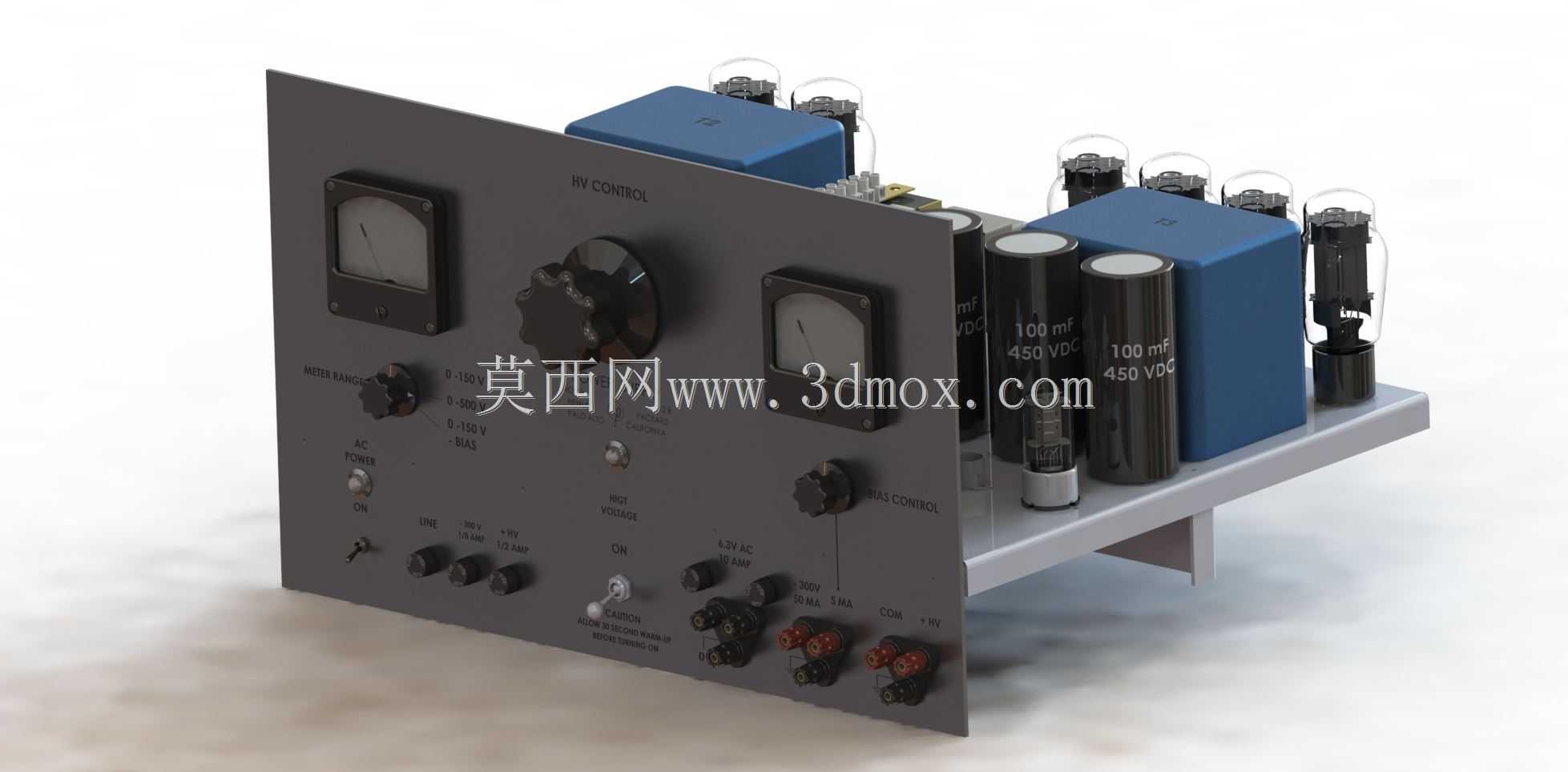

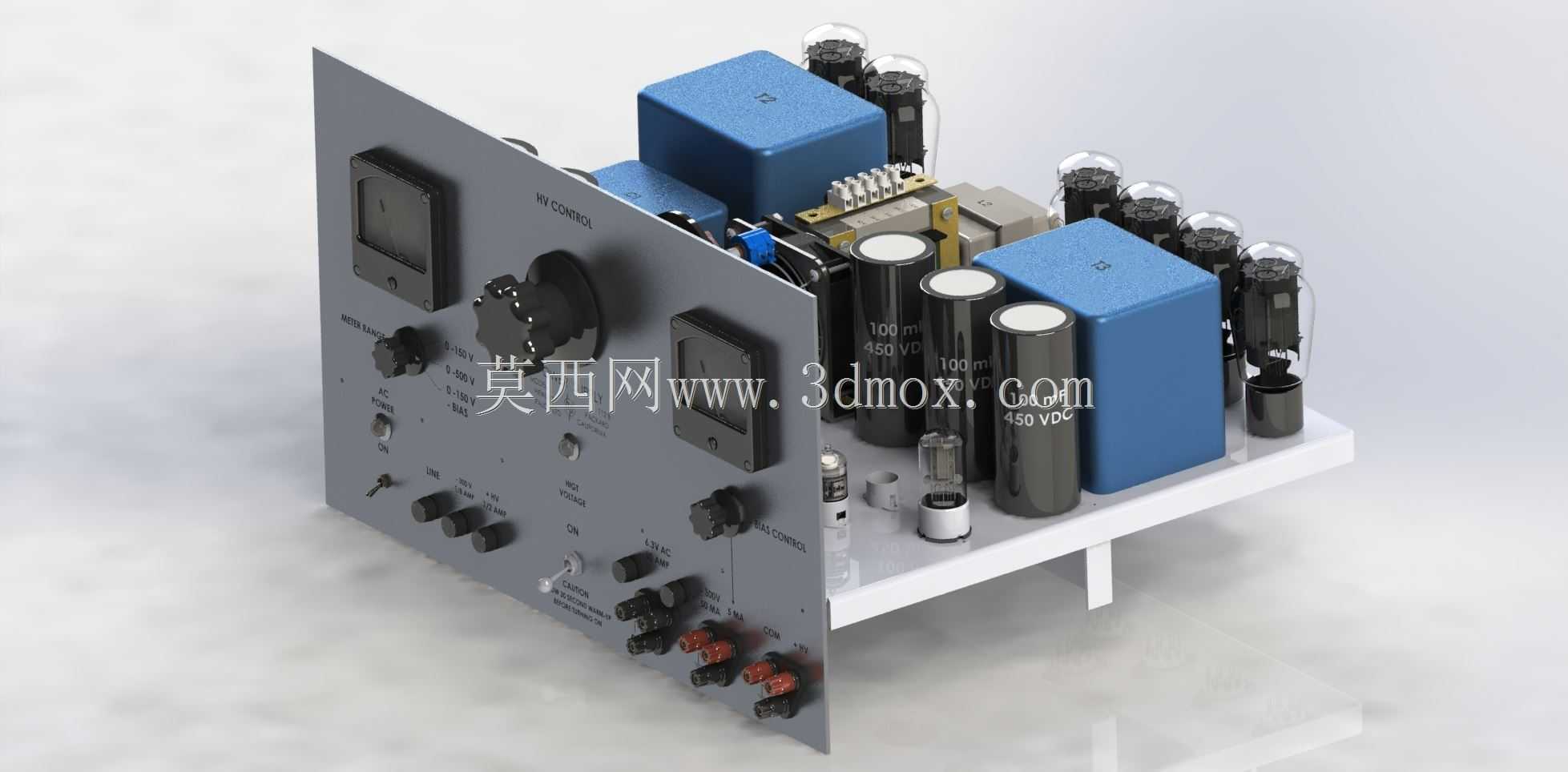

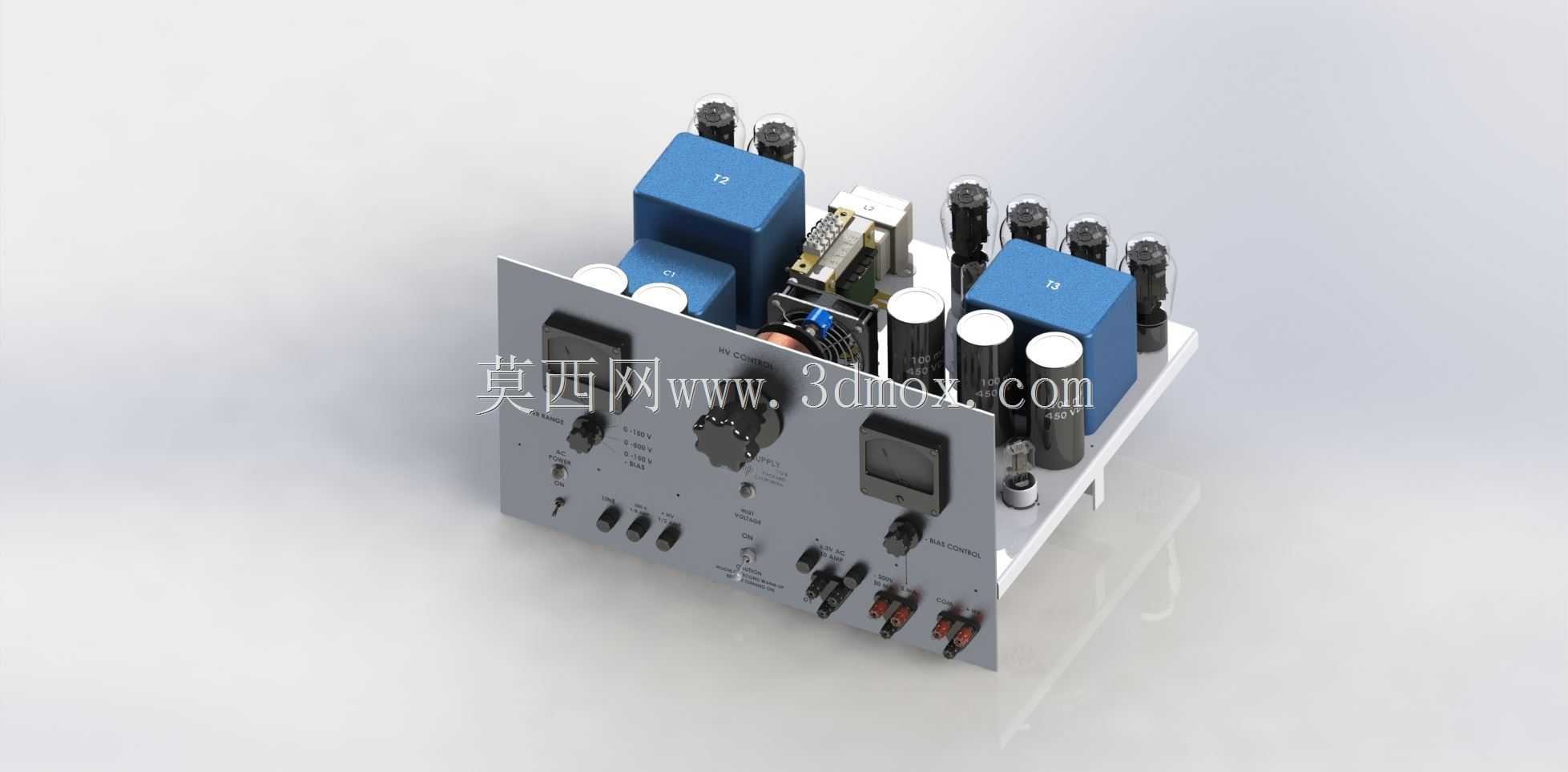

  从功能特性层面拆解,整套供电结构采用分舱布局思路,前端面板区域集中布置了状态显示表头、调节旋钮、输出接线端子,所有操作接口都朝向巡检通道方向,方便运维人员在不拆解设备外壳的前提下完成输出参数微调、接线紧固、状态核查的日常操作;后端舱体内部则分层布置变压模组、滤波电容、整流模块、保护电路,大体积的滤波电容采用卧式卡扣固定,避免长期振动下引脚出现疲劳断裂,变压模组与金属安装底板之间垫有导热硅胶垫,既可以将器件工作产生的热量快速传导到外壳散出,又能形成缓冲层抵消管路传递的振动。

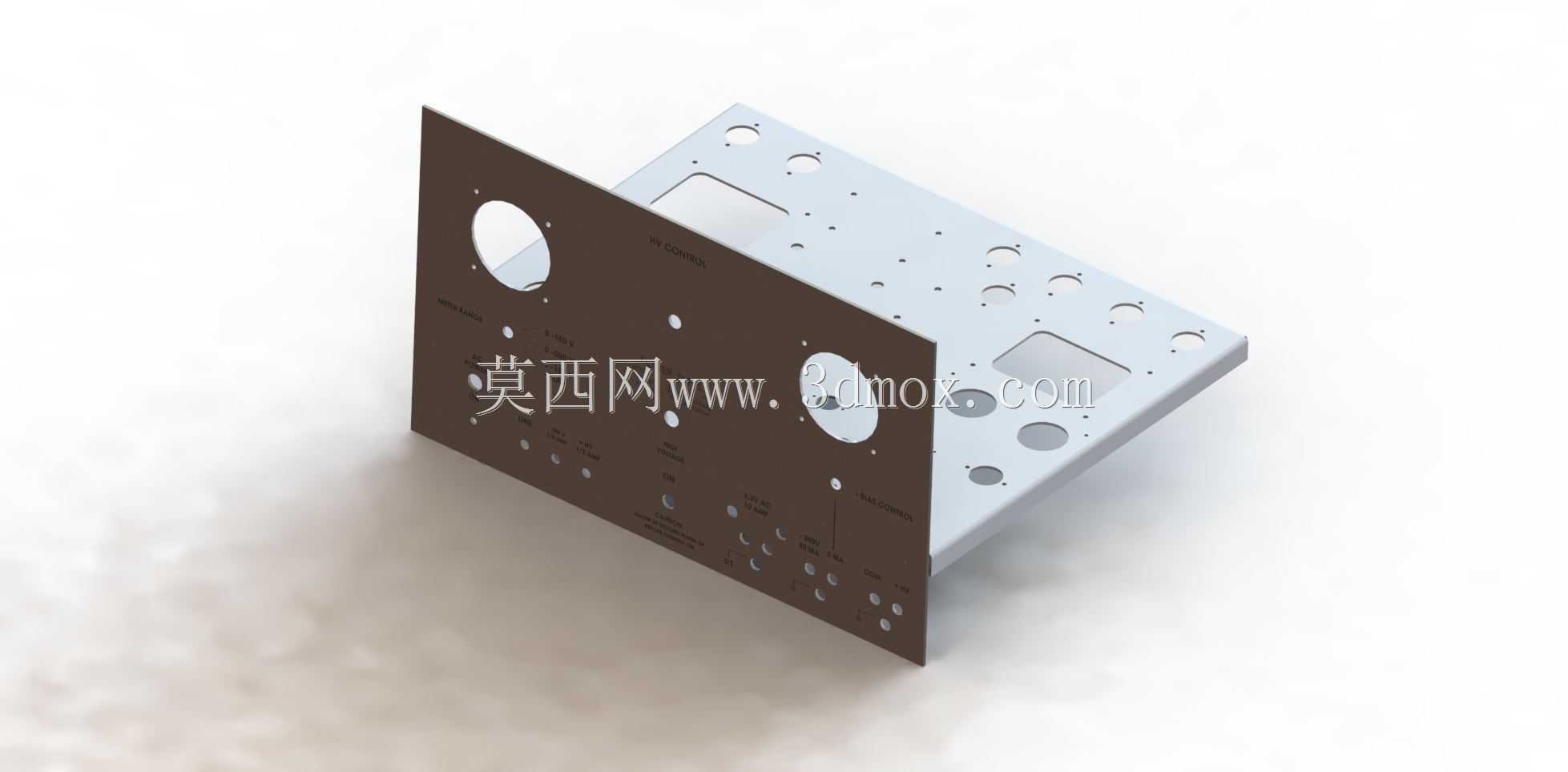

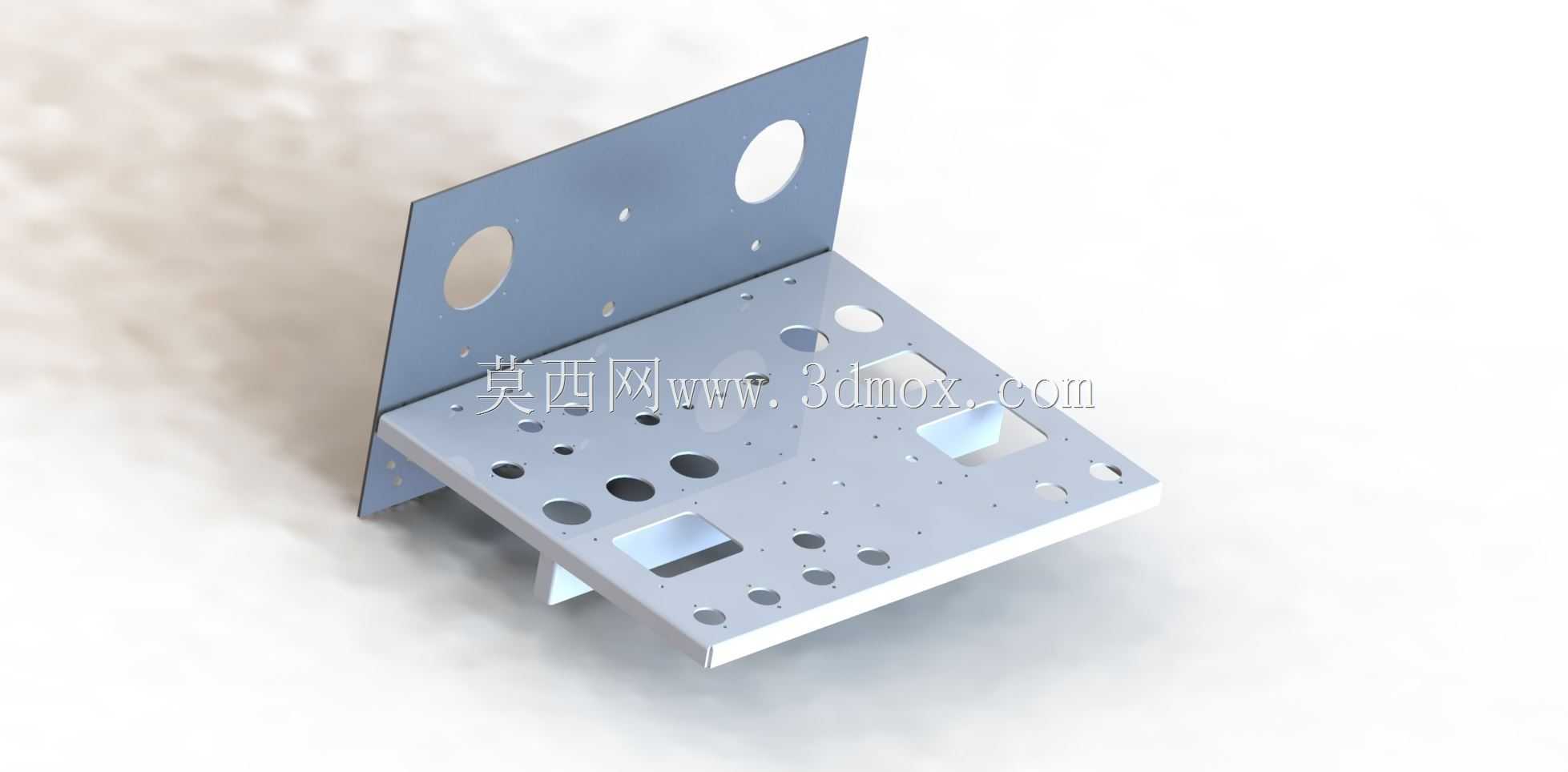

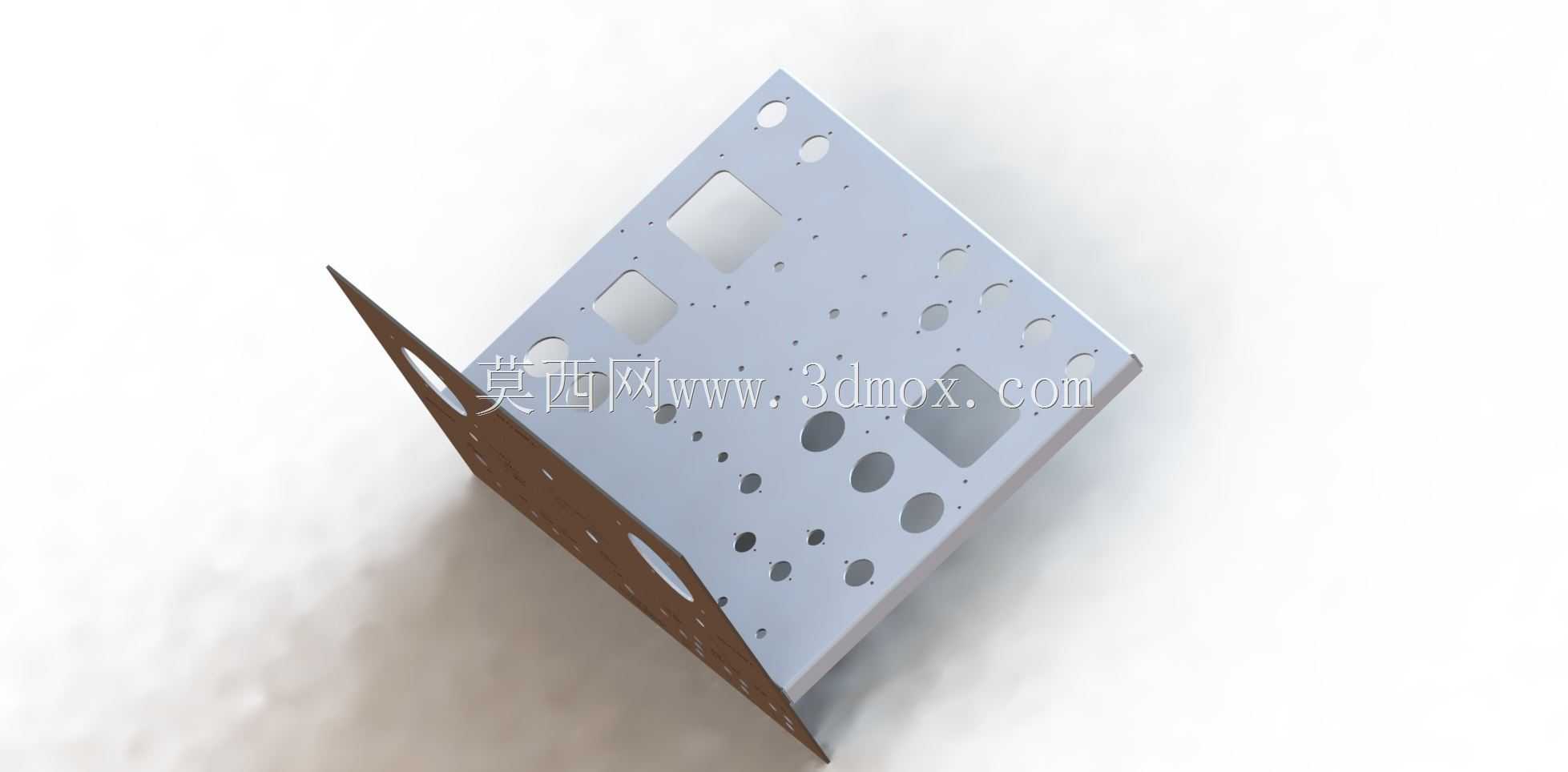

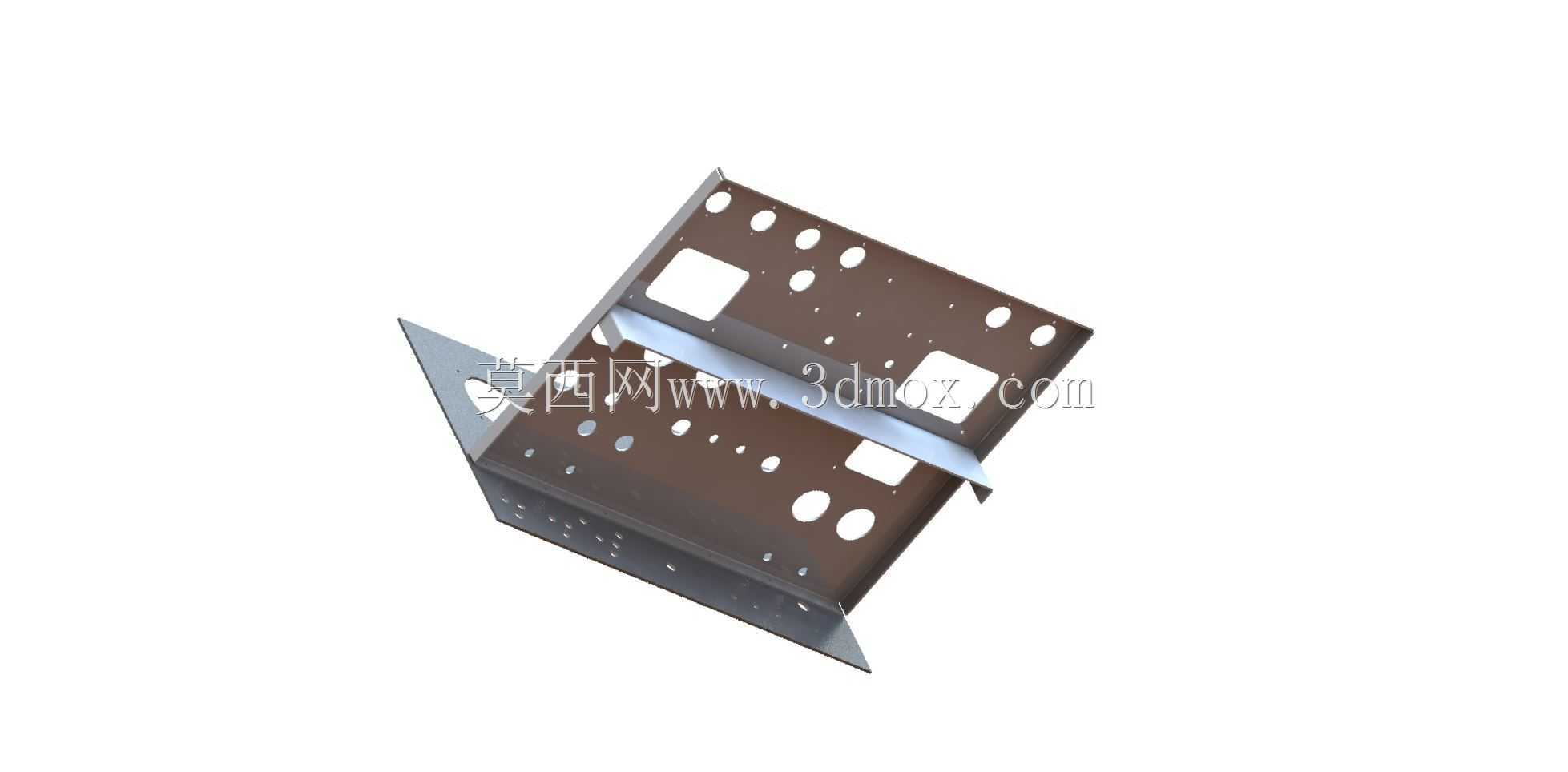

  设计过程中首先明确了安装边界的约束条件,整套单元采用标准机架式安装耳结构,安装孔位间距匹配工业现场通用的电气柜安装梁尺寸,设备整体深度控制在320mm以内,宽度为标准19英寸机架的1/2宽度,可以和同尺寸的检测模块并排安装在壁挂式电气箱内,不会占用过多管廊旁的安装空间。外壳主体采用1.5mm厚的冷轧钢板折弯成型,拼接边采用连续点焊工艺,避免出现缝隙导致管路周边的粉尘、凝露进入舱体内部,面板与舱体的接缝处加装导电橡胶条,既可以实现电磁屏蔽,避免阀组驱动时的脉冲信号干扰电源输出稳定性,又能提升整体的防护等级。

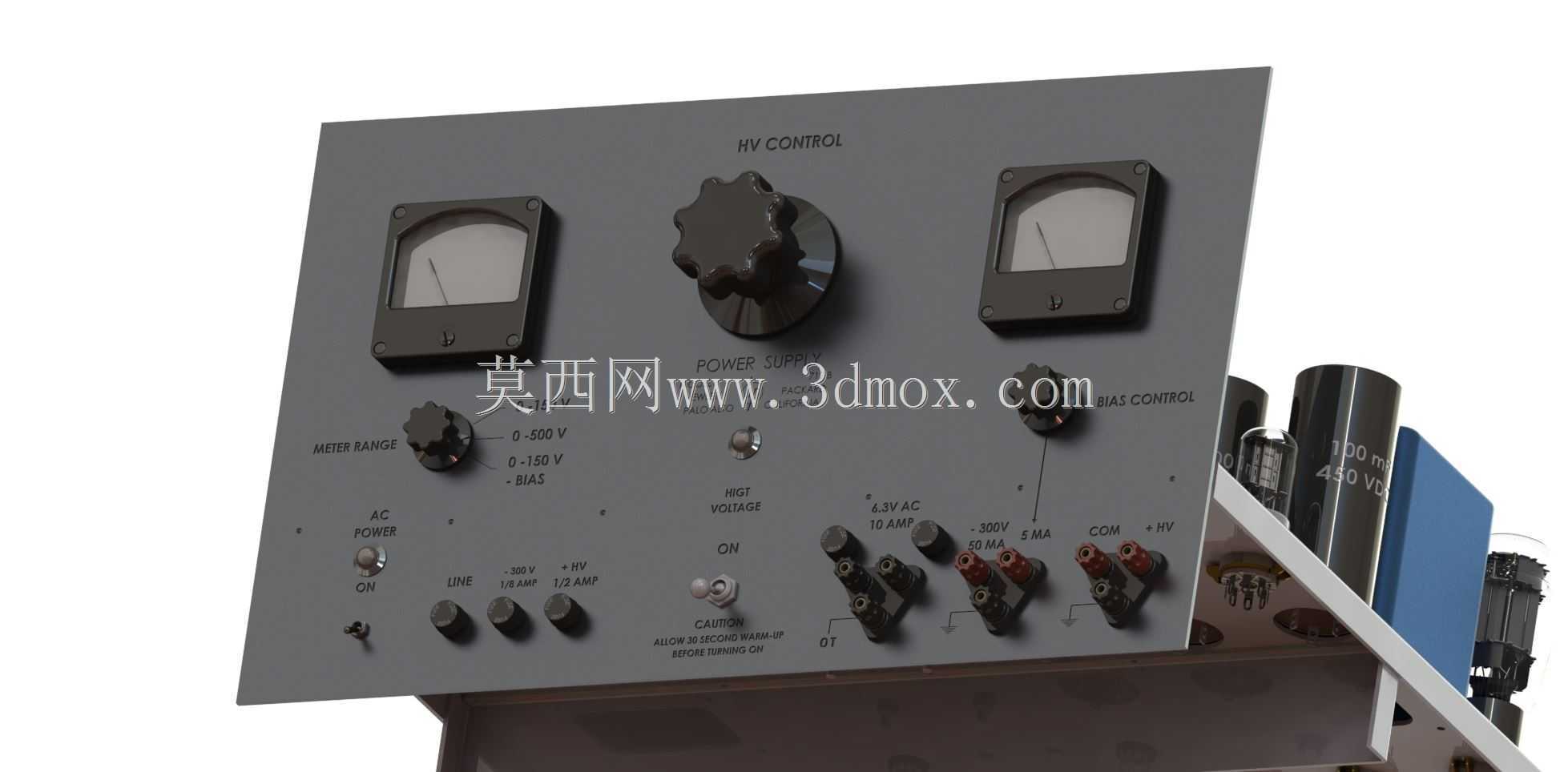

  器件选型与布局阶段,所有接插件都选用带锁扣的工业级型号,输出端子采用带防松压板的结构,避免现场布线拉扯导致接线脱落;高压侧的接线端子与低压侧的信号端子之间预留了12mm的电气间隙,中间加装绝缘隔板,完全满足高压电气场景的安规要求。前面板的显示表头采用嵌入式安装,表头周边加装橡胶减震圈,避免振动导致表头指针偏移或者显示异常;调节旋钮选用带刻度锁紧的结构,参数调整完成后可以锁紧旋钮,防止运维过程中误碰导致输出参数偏移。

  从装配工艺的角度考虑,内部所有线束都采用线卡固定在舱体的走线槽内,强电线束与弱电线束分开布线,避免出现信号串扰;功率器件的安装位置都靠近外壳的散热面,减少热量在舱体内的积聚,电容、继电器等易损器件的安装位置预留了足够的操作空间,后期维护更换时不需要拆解整套设备的主结构,只需要打开侧盖板就能完成器件更换。整套结构没有采用多余的装饰性设计,所有的外形结构、固定方式、器件布局都围绕现场工况的实际需求展开,既满足了高温高压管路场景的供电可靠性要求,又兼顾了现场安装、运维的操作便利性,能够在长期连续运行的工况下保持稳定的供电输出,为管路上的各类电控、传感部件提供可靠的电力支撑。
