24V5A小功率开关电源结构设计

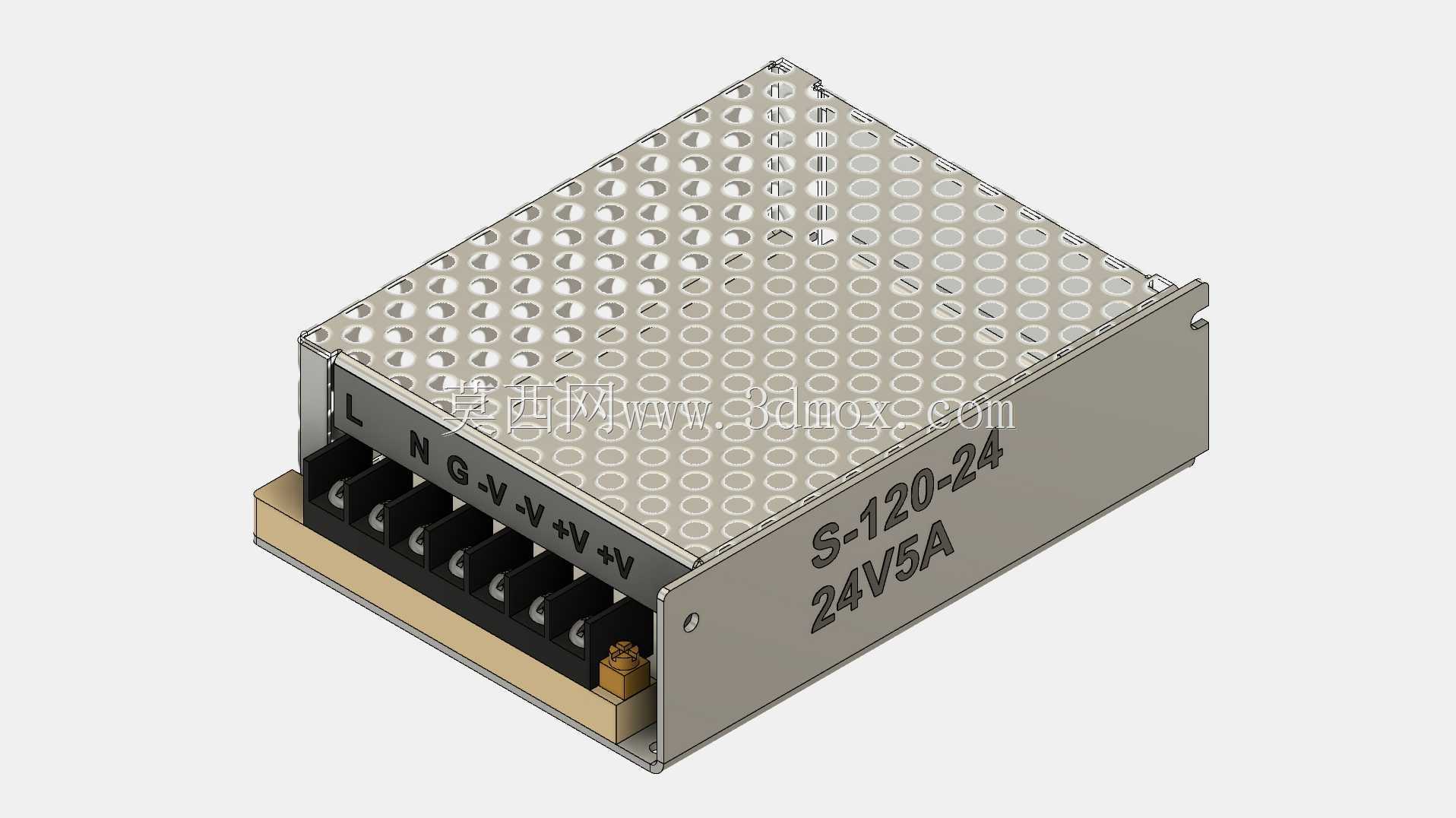

　　这款小功率直流供电单元，核心输出规格为24V5A，额定输出功率120W，主要面向低负载直流供电场景设计，常见于小型自动化控制回路、桌面式工业检测设备、低压信号采集模块、小型LED驱动阵列、嵌入式工控板卡的独立供电环节，在对供电功率要求不高、但对供电稳定性有基础要求的民用及工业低压场景中适配性极强。从结构设计层面看，整体采用封闭式金属壳体方案，壳体上盖采用整面阵列冲孔设计，冲孔为均匀排布的圆形通孔，孔位间距经过散热仿真校核，既可以保证内部功率器件工作时的热量自然对流散出，又能避免大尺寸异物落入壳体内部触碰带电部件，同时金属壳体本身可形成连续的电磁屏蔽层，降低内部开关电路工作时对外的电磁辐射，

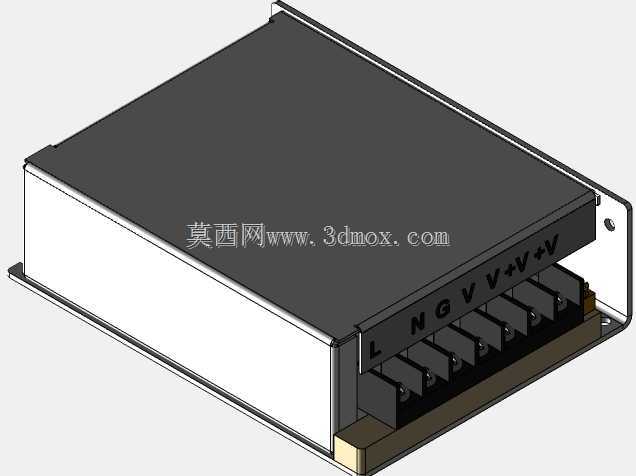

　　也能阻挡外界电磁干扰对电源内部控制回路的影响。壳体侧面直接丝印产品型号、输出参数标识，接线端一侧预留清晰的接线位标识，从左至右依次排布交流输入端、接地端、直流输出正负极端子，每个接线位对应清晰的字符标注，现场接线时无需额外对照说明书即可快速完成接线操作，避免错接导致的设备烧毁风险。接线端子采用栅栏式螺钉压接结构，适配线径范围覆盖0.5-2.5平方毫米的多股铜芯线，压接后接触电阻小，大电流输出时端子处温升控制在安全范围内，端子旁预留的调节电位器开孔，可在输出电压出现小幅偏差时，通过绝缘螺丝刀微调输出电压值，满足不同负载对供电电压的细微调整需求。整体安装边界设计紧凑，壳体底部采用平板式安装基面，四角预留标准安装固定孔位，

　　可直接通过螺钉固定在设备内部的安装板、电控箱导轨旁的安装平面上，也可根据实际安装空间需求采用卧式平放安装，整体外形尺寸控制在小型化区间，不会占用过多设备内部的安装空间，适配紧凑型设备的内部布局需求。从内部结构布局逻辑来看，建模时充分考虑了内部器件的排布空间，高压交流输入区与低压直流输出区做了明确的物理分隔，预留了安规要求的电气间隙与爬电距离，高压侧的保险丝、整流桥、滤波电容与低压侧的稳压模块、输出滤波器件分区域排布，既方便生产组装时的工序排布，也能降低高低压区间的电磁串扰。壳体的折边工艺采用常规钣金折弯设计，折弯圆角匹配常规钣金加工的刀具参数，无需特殊定制刀具即可完成壳体加工，上盖与底座的连接采用侧边卡扣加螺钉固定的组合方式，

　　日常维护时拆卸便捷，组装后壳体整体结构强度充足，可承受常规设备运输、安装过程中的振动与冲击，不会出现壳体变形、内部器件移位的问题。在实际选型应用中，这类小功率电源通常作为设备内部的辅助供电单元使用，不需要承担大负载主回路的供电任务，因此设计时没有配置强制风冷结构，完全依靠壳体的自然散热即可满足满负载运行时的温升要求，运行过程中无风扇噪音，适合对噪音控制有要求的桌面式设备、室内安装的小型控制装置使用。建模过程中对所有外部接口、安装孔位、外形尺寸都做了1:1的还原，包括壳体表面的丝印标识位置、接线端子的具体尺寸、调节电位器的开孔位置都与实物完全匹配，可直接用于设备整体装配时的干涉检查、安装布局模拟，也可作为电控箱内部布局设计时的选型参考模型，帮助结构设计人员提前确认电源的安装空间、接线操作空间是否充足，避免实际生产组装时出现空间不足、接线操作困难的问题。
