复古轮式加农炮结构三维设计作品

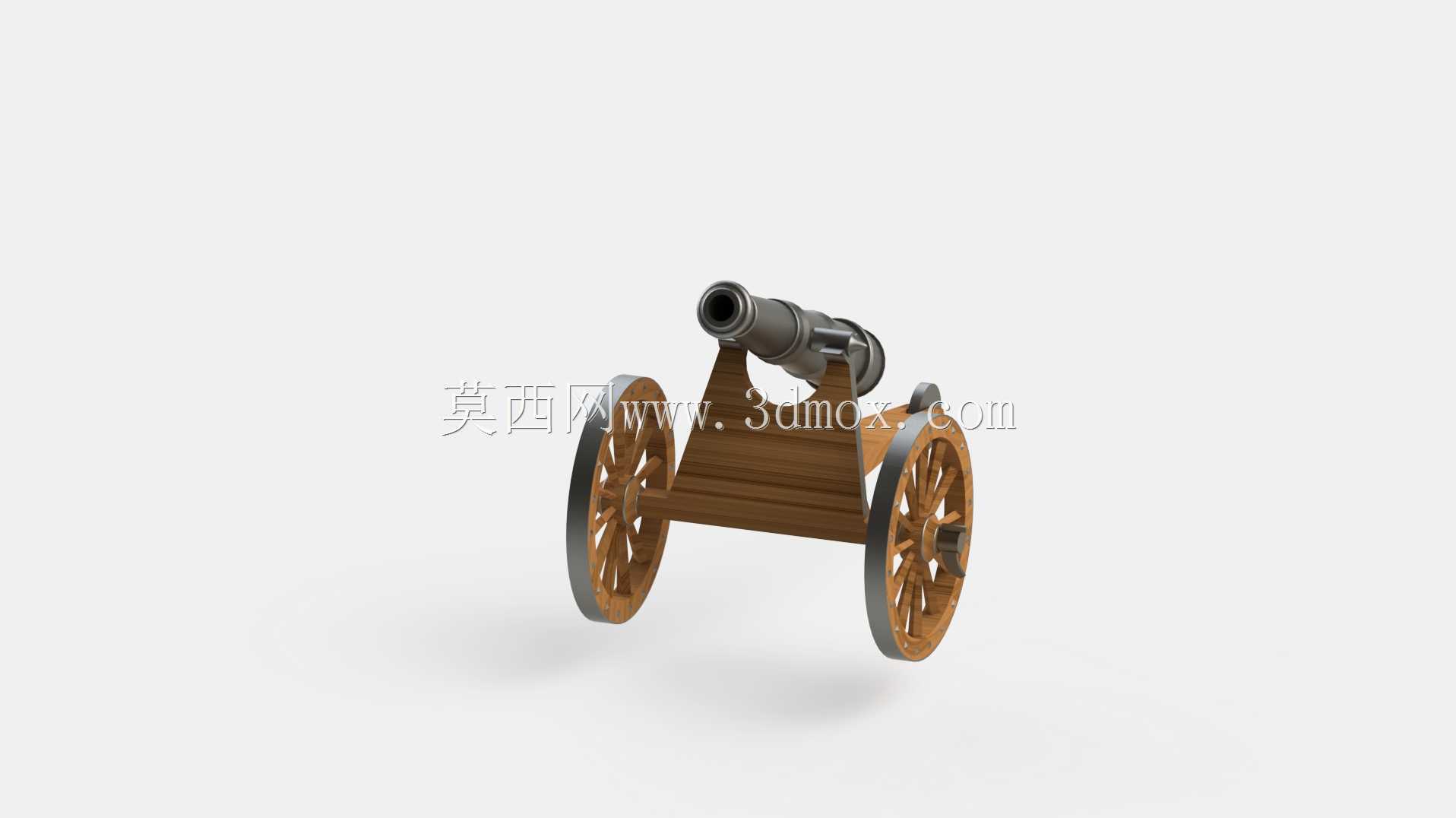

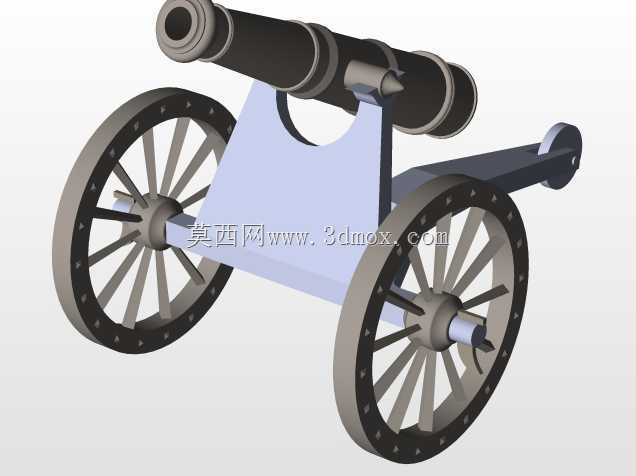

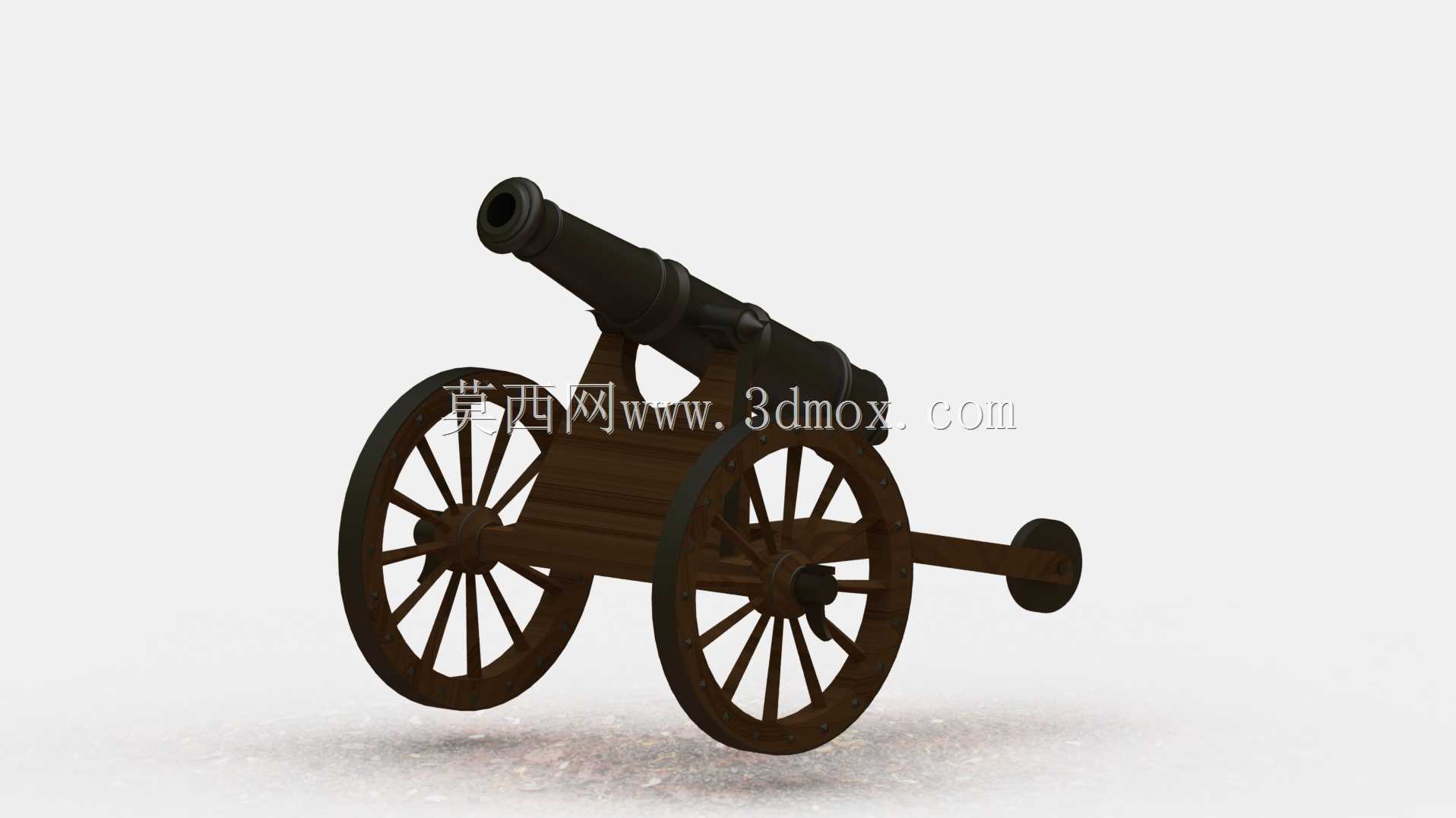

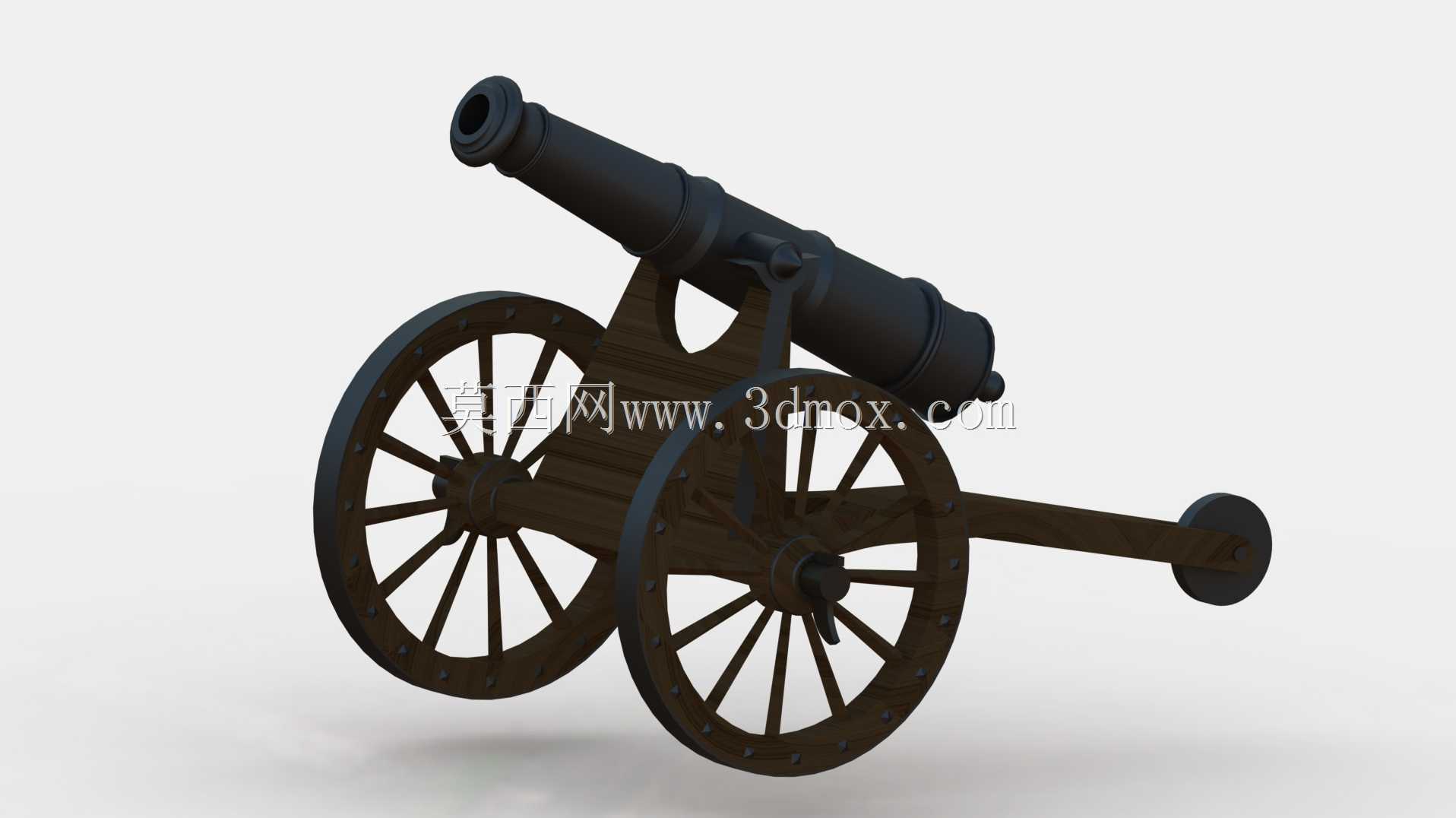

　　这款轮式加农炮的三维结构设计，完整还原了早期火药发射类身管武器的典型构造，整体由炮身总成、轮式行走架体、炮尾驻锄结构三大部分组成，所有部件的装配关系完全符合实际机械连接逻辑，可直接用于结构拆解演示、古兵器复原研究、场景建模素材搭建等场景。从实际应用场景来看，这类早期加农炮曾广泛应用于野战攻防、要塞守备、舰船舷侧作战等场景，不同应用场景下的结构细节存在明确差异：野战用型号优先控制全重，轮架采用硬质实木辐条轮搭配轻量化木架，保证畜力或人力拖拽时的通过性；要塞守备型号则会加厚炮管壁、取消大尺寸行走轮，换用固定式炮座提升持续射击的稳定性；舰船用型号会额外增加炮架俯仰锁止结构，适配舰船航行时的晃动工况。

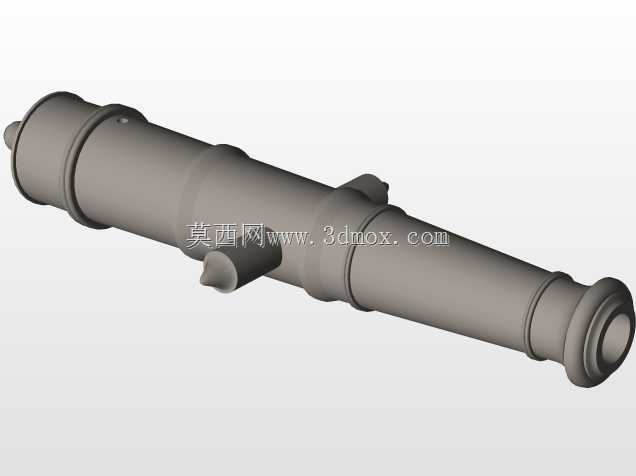

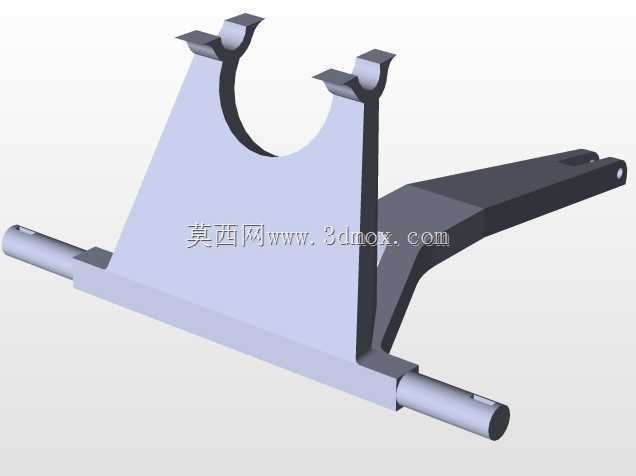

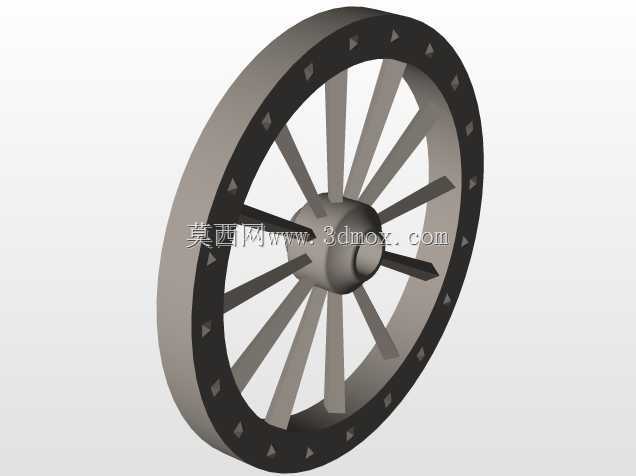

　　本次设计的轮式版本属于典型的野战用加农炮构型，炮身采用整体铸造式厚壁身管，炮口位置做了外扩加厚处理，可抵消发射时炮口处的应力集中，避免连续射击导致的炮口开裂；炮身中部设置有两道凸起的炮耳轴，直接卡接在炮架上部的轴座内，作为俯仰动作的旋转支点，耳轴与轴座的配合间隙控制在合理范围，既保证俯仰调节的顺畅度，又避免间隙过大导致射击时炮身晃动偏移。炮架部分采用双轮支撑结构，辐条轮的轮辐数量、轮缘厚度均参考了同时期实物流传的尺寸参数，轮轴与架体采用硬木嵌铁箍的连接方式，既保证架体的结构韧性，又通过铁箍提升连接位置的抗冲击能力，抵消发射时产生的后坐冲击力；架体尾部延伸出的木质拖杆，既可以作为拖拽时的连接部位，

　　尾部安装的圆形驻锄在射击时可抵靠在地面，将后坐力传导至地面，避免炮身大幅后移。从设计思路来看，建模过程中优先保证各部件的可装配性，没有出现结构干涉问题：炮身与炮架的连接位置预留了足够的俯仰活动空间，轮轴与车轮的配合位置设置了轴向限位结构，避免车轮在移动过程中从轴端滑脱；驻锄与拖杆的连接采用嵌入式榫卯结构加金属销钉固定，符合当时的加工工艺水平，没有出现超出时代的连接方式。外形尺寸方面，整体轮距控制在适配古代土路通行的宽度范围内，炮身轴线高度与同时期野战炮的实际操作高度一致，保证模拟装填、射击姿态时的人机工程合理性；炮身长度与口径的比例符合早期加农炮的倍径设计逻辑，既保证弹丸发射时的足够加速行程，又避免身管过长导致全重超标、转向不便。

　　安装边界上，整个炮架的支撑点为两个车轮的接地点与驻锄的接地点，三点形成稳定的支撑平面，在10度以内的硬质平整地面上可保持稳定放置，不会出现侧翻问题；俯仰角度调节范围覆盖平射到仰角射击的常用区间，可对应不同射程的射击姿态模拟。建模过程中对所有部件的细节做了写实还原：炮身外表面的铸造纹理、木架表面的木纹肌理、铁箍部位的金属质感都做了对应表现，没有过度简化关键结构，可直接用于静态渲染、3D打印实体模型、古兵器科普演示等用途，对于研究早期身管武器的结构演变、机械连接方式设计也具备参考价值。不同于现代火炮的复杂反后坐装置设计，这款早期加农炮完全依靠架体结构与地面摩擦力抵消后坐力，结构简单可靠，对加工工艺的要求较低，符合当时的工业生产水平，建模时也特意保留了这种原始设计的结构特征，没有额外添加不符合时代的功能结构，保证了复原的准确性。
