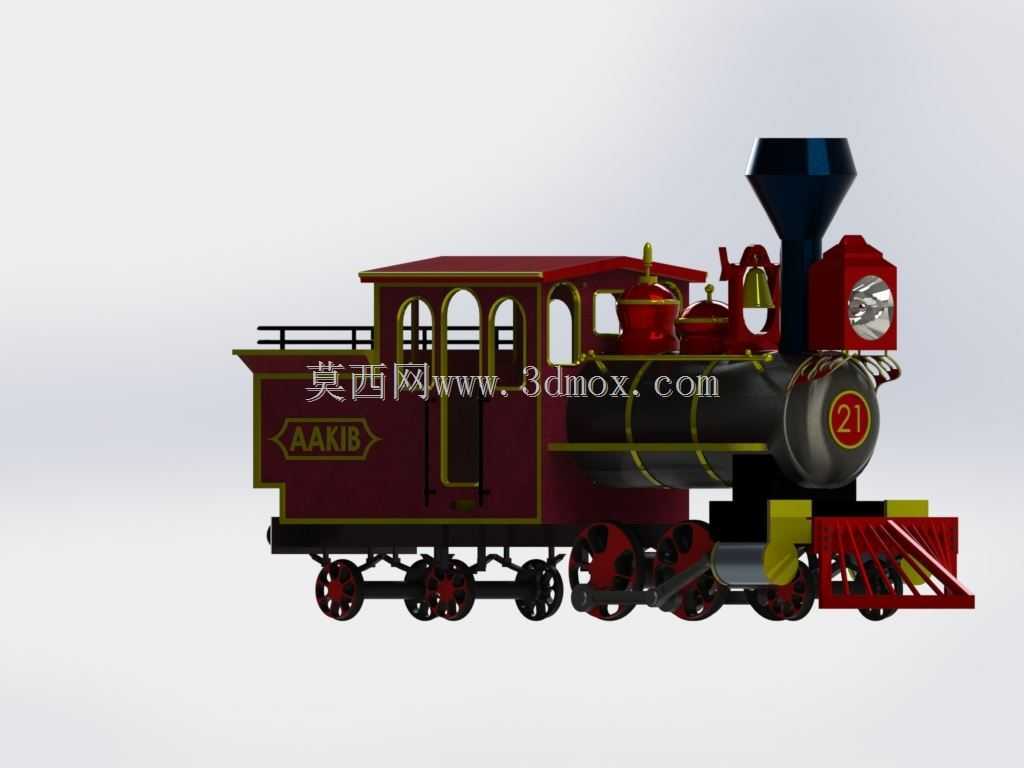

复古窄轨蒸汽机车动力总成结构设计

　　这套窄轨蒸汽机车动力结构，主要面向文旅观光小火车、主题乐园场景载具、工业科普展陈设备三类应用场景做适配，区别于干线铁路的大轴重机车，该结构整体做了轻量化压缩，适配600mm到762mm轨距的窄轨线路，轮对内侧距严格匹配窄轨铺设公差要求，走行部的轴重控制在1.2t以内，可在景区木质轨道、轻型钢制轨道上平稳运行，不会对路基造成过度压载。

　　从实际用途出发，该结构并非复刻干线机车的大出力设计，而是优先保障低速运行稳定性、外观还原度与维护便捷性，动力输出端通过曲柄连杆机构将汽缸的往复推力转化为轮对旋转扭矩，设计持续运行时速控制在15km/h以内，完全匹配观光线路的低速载客需求，同时锅炉总成做了小型化优化，蒸汽发生量稳定在每小时180kg，可满足双汽缸持续做功的蒸汽供给需求，烟箱与烟囱的流道做了导流优化，减少低速运行时的火星飞溅风险，适配林区、景区的防火要求。

　　功能特性层面，走行部采用导轮-动轮-从轮的三轴布局，前端导轮设置了横向复位弹簧，可顺利通过半径15m的景区弯道，动轮采用整体铸钢轮心加外圈踏面淬火处理，踏面锥度匹配窄轨轮轨接触几何关系，减少过弯时的轮缘磨耗；车钩安装面高度距离轨面320mm，可匹配景区通用的窄轨观光车厢连挂接口，缓冲器采用橡胶堆结构，吸收连挂与启停时的纵向冲击，避免载客时的顿挫感；前部排障器下缘距离轨面25mm，可有效清理轨道面的落叶、小体积杂物，避免异物垫轮造成脱轨风险。

　　设计思路上，整体优先还原早期窄轨蒸汽机车的复古外观比例，驾驶室的侧窗弧度、锅炉外覆层的色带分区、前部大灯与铃铛的安装位置都严格参照同期窄轨机车的外观比例做等比缩放，同时在结构内部预留了现代改造空间，锅炉舱内部可兼容电加热蒸汽发生器替换传统燃煤结构，满足环保要求高的景区使用需求，走行部的轴箱采用剖分式结构，日常维护时无需拆卸轮对即可更换轴瓦，大幅降低景区运维的拆装工作量；汽缸的活塞密封采用组合式密封圈，相比传统石棉盘根密封，蒸汽泄漏量降低40%，维护周期从原先的300运行小时延长到1200运行小时。

　　外形尺寸与安装边界方面，结构整体长度控制在2800mm，宽度1050mm，高度从轨面到烟囱顶端为1900mm，整体外轮廓所有突出部件都控制在窄轨机车的设备限界以内，不会在过弯时与线路旁的护栏、植被发生干涉；锅炉安装座采用四点弹性支撑，可吸收锅炉热胀冷缩产生的形变位移，避免硬连接造成的焊缝开裂；走行部的构架与车体之间采用板簧减震，每个轴箱上方都设置了独立的板簧组，空载与满载状态下的构架高度差控制在15mm以内，保障车钩高度始终处于连挂允许范围内；前部大灯的安装支架预留了线缆穿线孔，可直接加装LED照明与声光模拟装置，满足展陈与运营的声光效果需求。

　　在细节结构处理上，连杆与曲柄销的配合面设置了注油杯，运行过程中可通过集中润滑系统持续给摩擦面供油，减少干磨损耗；汽包与安全阀的安装位置做了下沉处理，既保留了外观上的凸起结构特征，又将整体高度控制在限界要求内；驾驶室的地板预留了检修口，可直接打开检查下方的汽阀与连杆机构，无需整体吊起驾驶室；煤仓与水箱的容积做了匹配设计，满水满煤状态下可支持连续运行4小时，覆盖景区单条观光线路的全天运营班次需求，中途无需补加燃料与水。
