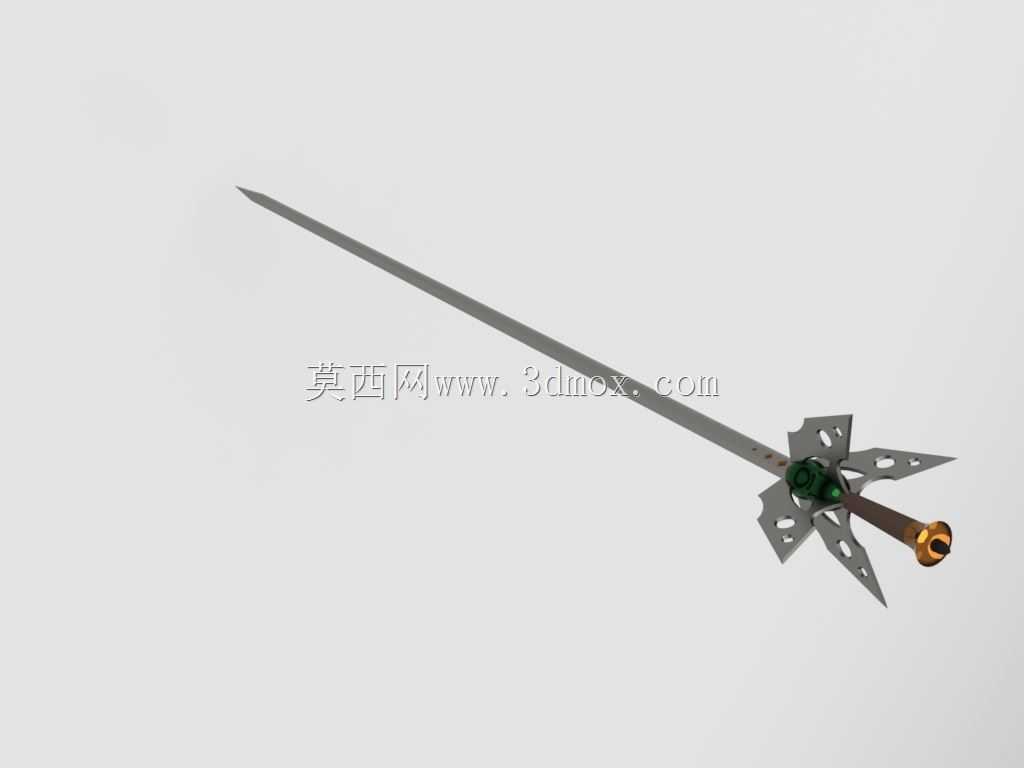

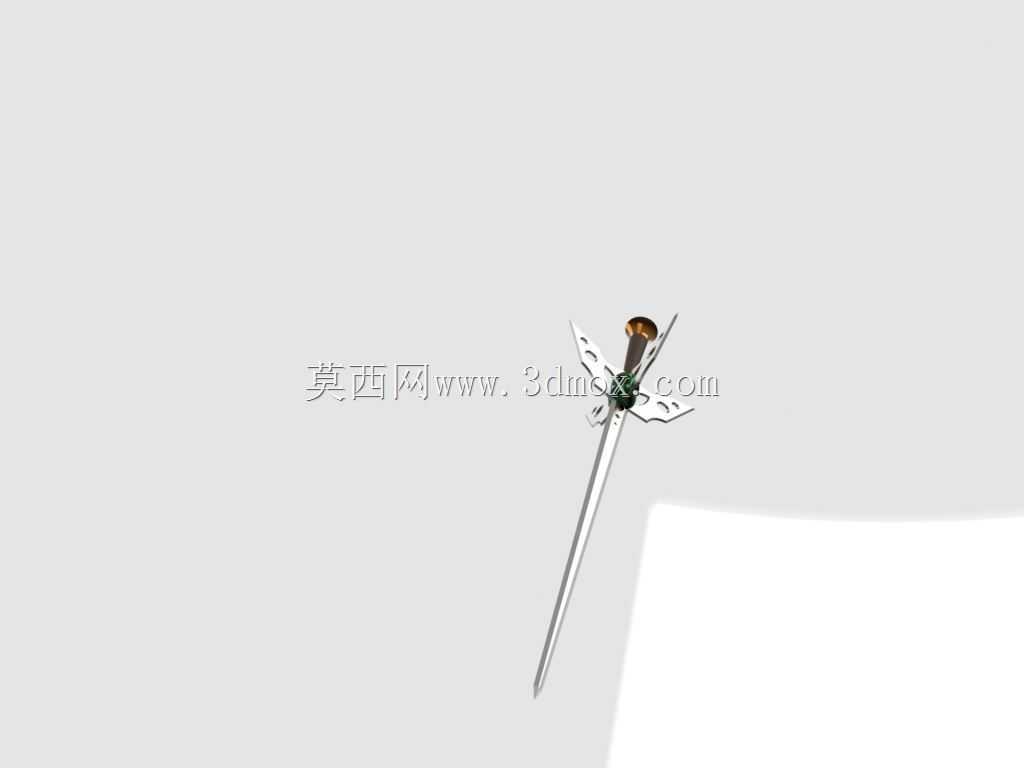

奇幻风格多刃护手长剑结构设计

　　本次设计的多刃护手长剑，核心面向影视道具制作、文创衍生品开发、主题场景陈设三类应用场景，在结构设计阶段就同步考虑了不同落地场景的适配需求。从实际用途来看，若用于影视实拍道具，可在现有三维结构基础上替换轻质材料做减重处理，保留外形辨识度的同时满足武打动作的拍摄安全要求；若用于文创手办开发，可直接拆分零件做分模处理，适配注塑、3D打印等不同量产工艺；若用于主题展馆陈设，可放大尺寸比例做强化结构设计，满足长期静态展示的强度要求。

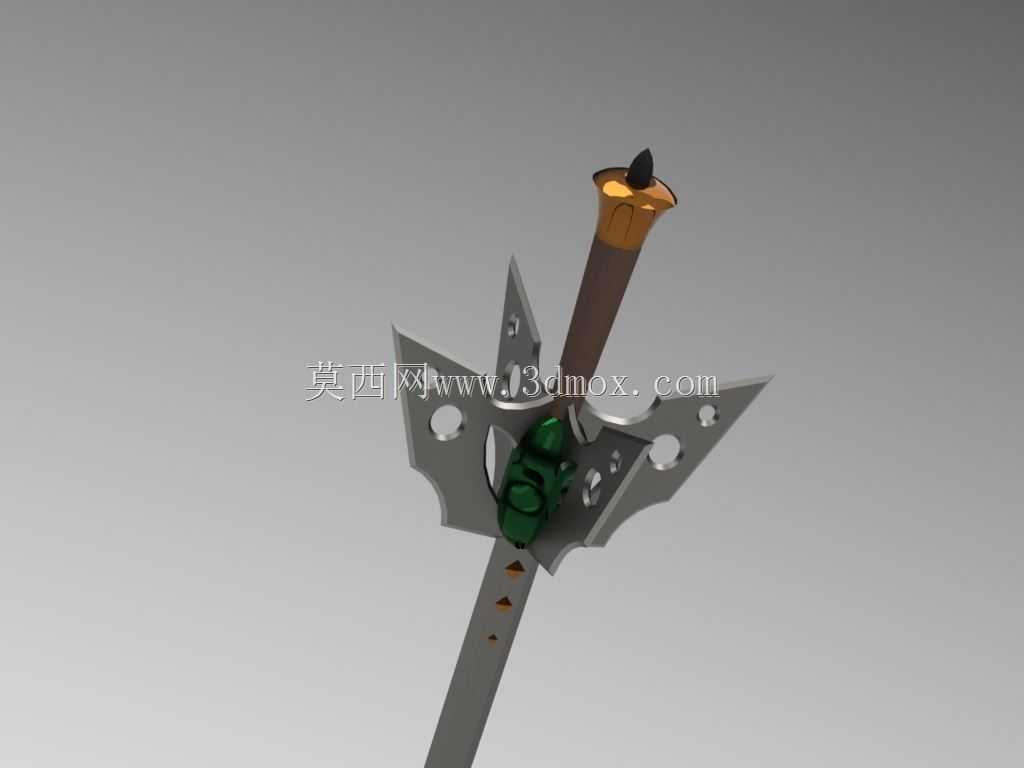

　　功能特性层面，整剑结构分为剑身、护手、剑柄、剑首四个核心装配单元，各单元之间采用定位止口加粘接/螺纹锁紧的组合连接方式，避免长期使用或展示过程中出现松脱错位。护手部分采用三尖对称式多刃结构，除了视觉上的辨识度强化，实际结构上也做了边缘倒钝处理，所有外露尖角均预留0.5mm的圆角过渡，避免生产、搬运、使用过程中出现划伤风险；护手中心位置设置了贯穿式装配孔，剑身尾部的定位轴可直接穿过该孔与剑柄内部的锁紧结构配合，装配同轴度公差控制在0.1mm以内，保证整剑装配后无偏斜。剑柄部分采用符合人体工学的收腰造型，表面预留了防滑纹理的加工余量，握持区域的直径控制在32mm，适配绝大多数成年使用者的握持尺寸；剑柄内部为中空结构，既可以降低整剑整体重量，也可在道具制作场景中内置发光、音效等功能模块，无需额外破坏外部结构。剑首部分做了收束式造型设计，尾部设置了配重安装位，可根据整剑的实际重量需求添加铅质配重块，调整整剑的重心位置，让握持手感更趋近于真实冷兵器的平衡感，重心位置控制在护手前方120mm处，兼顾握持稳定性与挥砍的动平衡表现。

　　设计思路上，没有完全照搬传统长剑的结构比例，而是在传统单手剑的基础上对护手结构做了创意化调整，三个向外延伸的尖刃结构分别对应120°夹角，对称度公差控制在0.2mm以内，既保证视觉上的均衡感，也避免不对称结构带来的重心偏移问题。剑身部分采用渐变厚度设计，靠近护手的根部厚度为6mm，向剑尖方向逐步收薄至1.5mm，剑身两侧开刃位置预留了2mm的刃口厚度，避免结构过薄出现弯折变形；剑身表面的凹槽装饰结构深度控制在1mm，既保留视觉层次感，也不会过度削弱剑身的结构强度。

　　外形尺寸与安装边界方面，整剑总长度控制在1120mm，其中剑身长度820mm，剑柄长度180mm，护手最大外接圆直径220mm，整剑最大厚度出现在护手位置为28mm。若用于壁挂展示场景，可在护手背面预留M4的螺纹安装孔，安装孔中心距为100mm，适配常规的壁挂支架安装尺寸，安装后整剑与墙面的间隙控制在15mm，避免贴墙过近磨损表面涂装；若用于手持道具场景，整剑装配完成后的总重量可控制在1.2kg以内，长时间握持不会产生明显的负重感。各零件的装配间隙均预留了0.15mm的涂装余量，完成表面喷漆、做旧等工艺处理后仍可顺利装配，不会出现卡滞问题。结构校核阶段，针对剑身根部、护手尖部等易出现应力集中的位置做了圆角过渡处理，在常规使用载荷下不会出现结构断裂问题，若用于高强度的武打拍摄场景，可将剑身材料替换为弹簧钢，护手与剑柄采用铝合金材质，在保证强度的同时进一步控制整体重量。
