社区自助健康检测服务终端结构设计

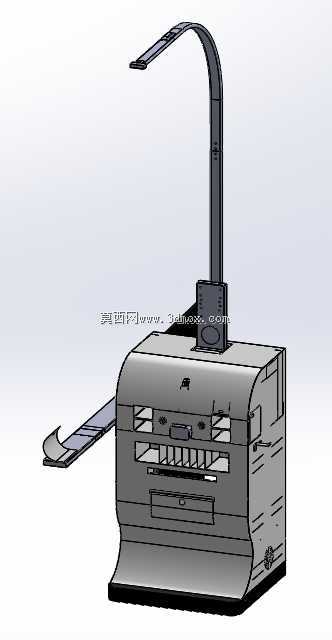

　　这款自助健康检测终端的结构设计，首先要匹配社区卫生服务站、商圈便民服务点、园区职工服务中心这类半开放公共场景的使用需求，设备整体采用落地式安装布局，底部设置加宽的配重支撑底座，安装时不需要额外打膨胀螺栓固定，仅需放置在平整硬化地面即可保证使用稳定性，底座预留的走线槽可以适配墙面暗装走线、地面明装走线两种布线方式，适配不同场地的装修条件。设备主体舱体采用圆弧过渡的钣金折弯结构，所有外露棱边都做了R3以上的圆角处理，避免公共场景下人员磕碰受伤，舱体正面分层设置了不同功能的操作区域：下部的抽拉式储物格可以存放一次性检测耗材、消毒棉片、废弃耗材收纳盒，中层的开放式检测工位预留了血压检测、血氧检测、血糖检测模块的安装位，

　　对应的检测探头走线全部隐藏在舱体内部的走线槽内，外部没有明线外露，既避免线材拉扯损坏，也能保持外观整洁。上部的悬臂式操作屏支架采用可多角度调整的关节结构，支架内部穿设显示屏的供电与信号线材，悬臂可以在水平方向120度范围内转动、垂直方向30度范围内俯仰调整，适配不同身高使用者的操作视角，不管是站立操作还是坐轮椅的使用者都能找到舒适的观看角度，悬臂末端的显示屏安装位预留了标准VESA安装孔，可以适配10-15寸的触控显示屏，屏幕下方集成的身份证读卡器、二维码扫描模块安装位做了下沉式设计，避免扫码、读卡区域积灰。设备侧面预留了扩展接口安装位，可以根据实际投放场景的需求加装体温检测、心电检测、报告打印等功能模块，

　　舱体后部设置了可开启的检修门，门锁采用通用的通开型机柜锁，运维人员打开检修门后可以直接接触到内部的电源模块、工控主机、各检测模块的接线端子，日常检修、模块更换不需要拆解整个舱体结构，大幅降低运维难度。设计过程中针对公共场景的使用特性做了多处结构优化：舱体表面采用抗菌喷塑处理，日常消毒擦拭不会造成涂层脱落，所有操作区域的台面都做了微倾斜的导水设计，清洁时的水渍不会流入舱体内部，悬臂关节处设置了阻尼结构，调整角度后不会出现自行下坠的情况，底座内部预留了配重块安装空间，在人员流动较大的场所可以加装铸铁配重块，进一步提升设备的抗倾覆性能，设备整体的安装边界控制在长宽800mm*600mm范围内，加上悬臂完全伸展后的总高度不超过1800mm，

　　不会占用过多的公共通行空间，适配各类面积有限的便民服务点位。在功能布局上，检测工位的高度设置在距离地面1100mm的位置，符合成年人站立操作的人体工程学高度，抽拉式耗材格的抽拉行程做了限位设计，完全拉出后不会出现脱落情况，废弃耗材投入口设置在检测工位侧面，使用者完成检测后可以顺手丢弃使用过的耗材，不需要转身寻找垃圾桶，舱体内部的模块安装板采用可调节的腰型孔设计，不同品牌、不同尺寸的检测模块都可以通过调整安装板位置完成固定，不需要重新打孔加工，提升了结构的通用适配性。
