石油化工管道用法兰连接Y型过滤阀

　　在石化项目的公用工程管路、工艺介质输送管线中，这类Y型结构的法兰连接阀件是管路系统里不可缺少的组成部分，日常巡检中经常能在原油输送段、成品油中转管线、循环水旁滤管路见到它的安装点位。不同于普通直通式阀件，它的斜向滤腔结构可以在不打断主流道介质通流的前提下，截留介质中裹挟的焊渣、锈蚀剥落物、固体杂质颗粒，避免这些硬质颗粒进入下游的精密流量计、调节阀、泵体叶轮腔室，造成密封面划伤、叶轮卡滞、计量失准这类常见的管路故障。

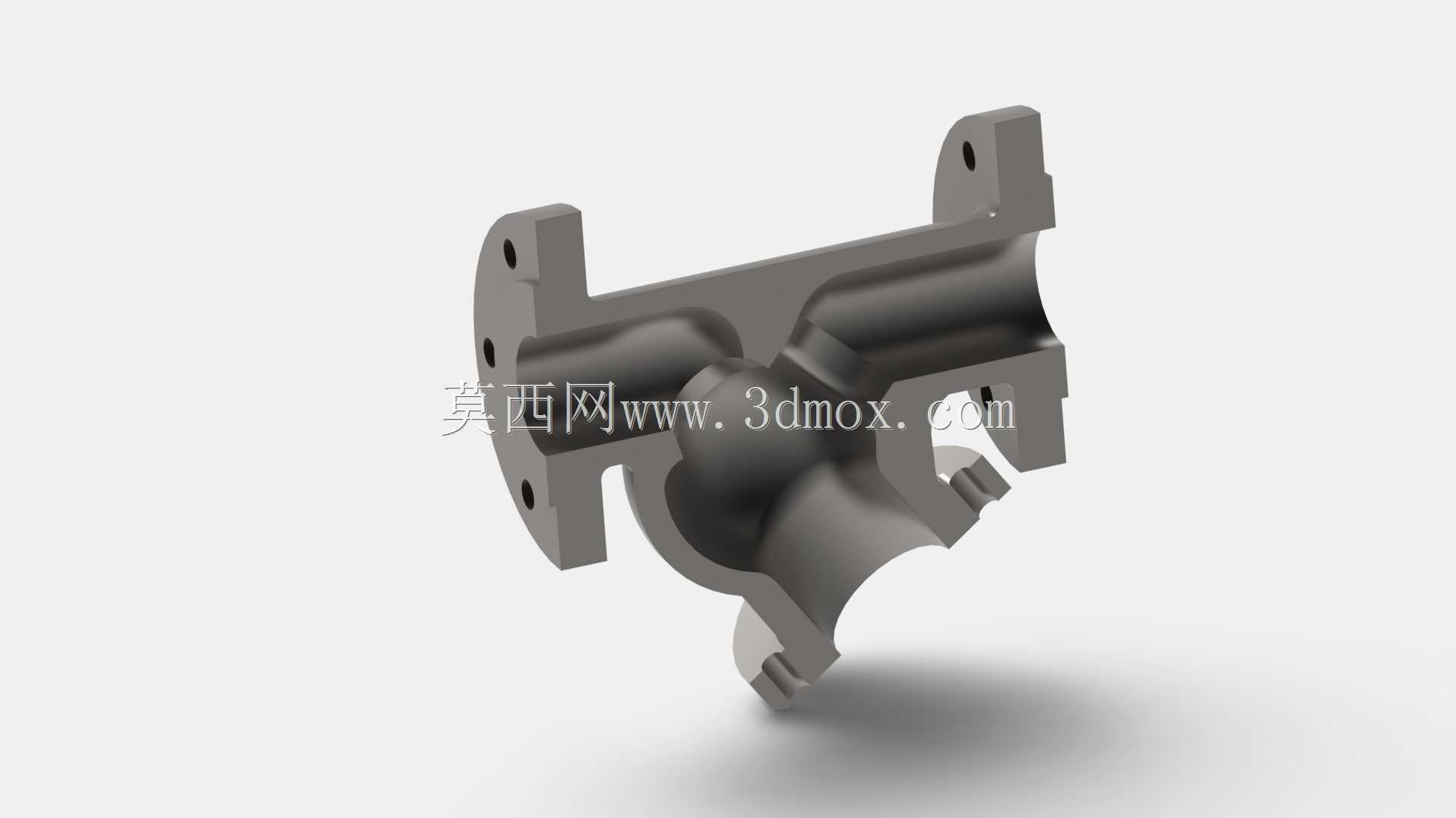

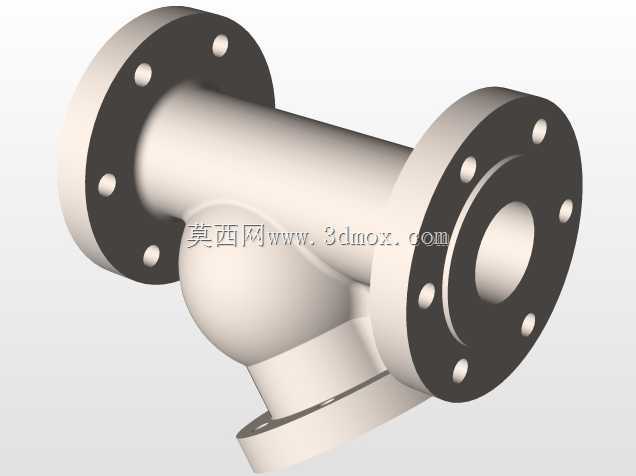

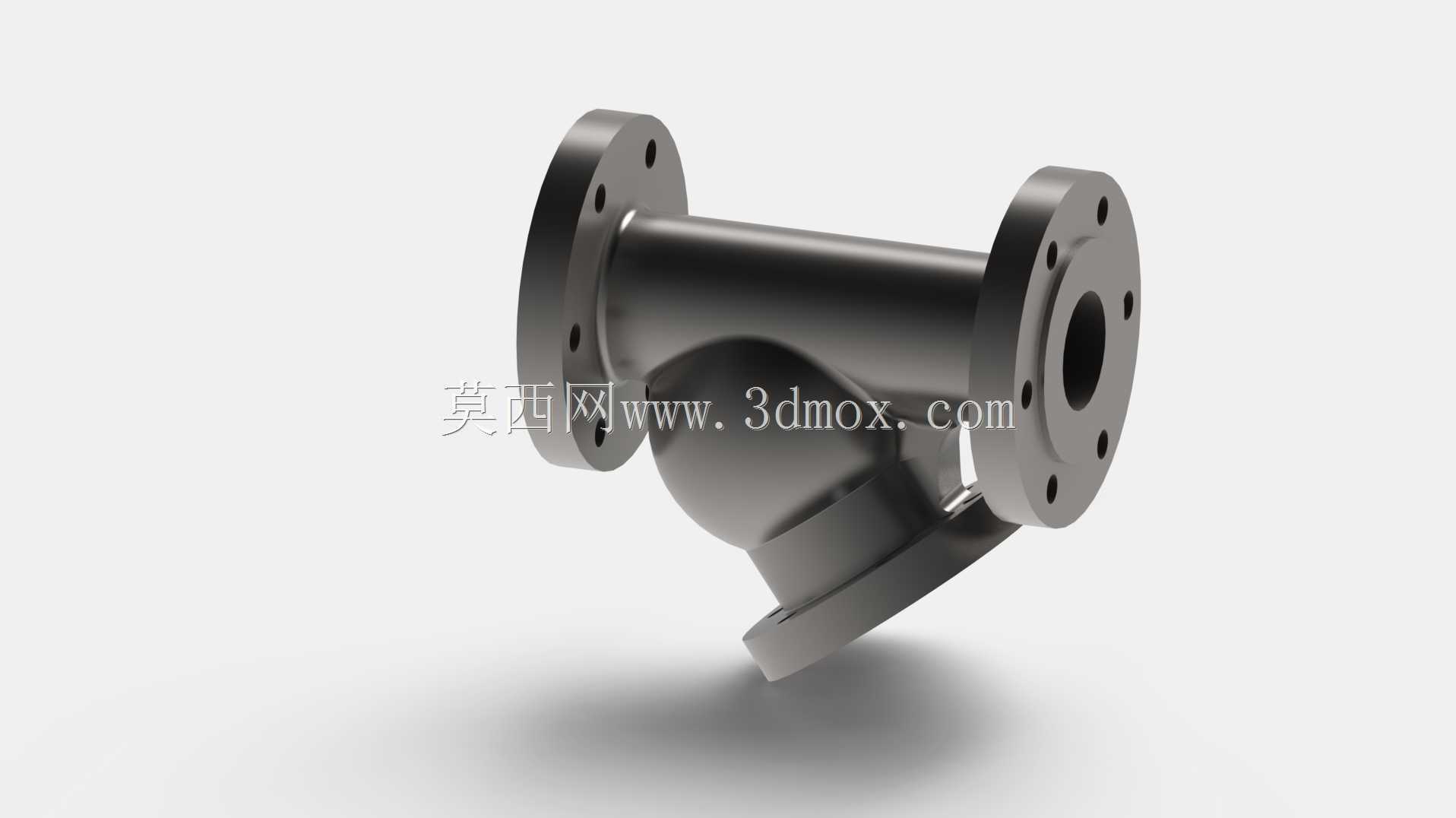

　　从结构设计逻辑来看，主流道采用直通式等径设计，尽可能降低介质流经时的局部阻力损失，斜向45度布置的滤腔与主流道平滑过渡，不会出现介质滞留的死区，即便是输送黏度偏高的重质油品，也不容易在腔体内结焦积留。两端的法兰连接结构采用标准凸面法兰密封形式，法兰盘上的螺栓孔均匀分布，安装时可以和同压力等级的管路法兰直接配对，不需要额外加工转换接头，现场施工时只要对齐密封面、按对角顺序拧紧螺栓，就能满足密封要求，适配绝大多数架空敷设、地沟敷设的工艺管路安装场景。

　　做三维建模的时候，要特别注意几个安装边界的尺寸控制：首先是法兰端面到滤腔最底端的垂直距离，这个尺寸直接决定了管路安装时下方需要预留的检修操作空间，要是现场支吊架设置位置不对，后期拆开滤腔清理滤网的时候就会没有操作空间，没法拆下滤盖更换滤网。然后是两端法兰密封面的同轴度公差，建模时要把螺栓孔的位置度偏差控制在标准允许范围内，避免现场安装时出现螺栓穿不进法兰孔的问题。滤腔内部的滤网支撑台阶要做圆角过渡，不能有尖锐棱角，不然安装滤网时容易刮破滤网的密封衬垫，造成介质短路、过滤失效。

　　实际选型应用时，这类阀件通常安装在泵组入口端、调节阀上游段，还有换热设备的入口管段，不同的输送介质要匹配不同的滤网孔径：输送清洁成品油的时候可以选目数稍高的滤网，拦截细小杂质；输送含少量固体颗粒的原油、渣油的时候，要选通流面积更大、孔径稍粗的滤网，避免短时间内滤网被杂质堵死造成管路压差异常升高。日常维护的时候，不需要把整个阀件从管路上拆下来，只要打开斜向滤腔端的压盖，就能抽出滤网进行冲洗或者更换，操作过程中只需要关闭阀件前后的截断阀，排空管段内的余压就能完成作业，能大幅缩短检修停机的时间。

　　建模过程中还要注意壁厚的均匀性，尤其是主流道和滤腔的相交相贯线位置，要做圆滑的加厚过渡，避免应力集中，因为石化管路的输送工况往往伴随温度、压力的周期性波动，应力集中的位置很容易在长期运行后出现疲劳裂纹，造成介质泄漏。阀体外表面的轮廓要符合铸造工艺的拔模要求，所有的外角都做合适的铸造圆角，不能出现直角锐边，既方便铸造生产时的起模操作，也能避免安装检修时锐角划伤施工人员。法兰背面和阀体连接的位置要做加强筋结构，提升法兰连接部位的刚性，避免螺栓拧紧时法兰出现变形，影响密封面的贴合效果。

　　在管路排布设计阶段，把这类阀件的三维模型导入管路装配体的时候，要注意滤腔的朝向必须向下倾斜，不能水平或者向上安装，不然截留的杂质没法沉积在滤腔底部，会被介质重新冲回主流道，失去过滤的作用。同时要在滤腔下方预留足够的操作空间，方便检修人员拆装压盖、取出滤网，还要在阀件前后的管段上预留压力测点的位置，通过监测阀件前后的压差变化，就能判断滤网的堵塞程度，确定什么时候需要清理滤网，不用等到管路流量明显下降再停机检修，能有效提升整个管路系统的运行稳定性。
