带插脚与连接器的电子防护壳体结构

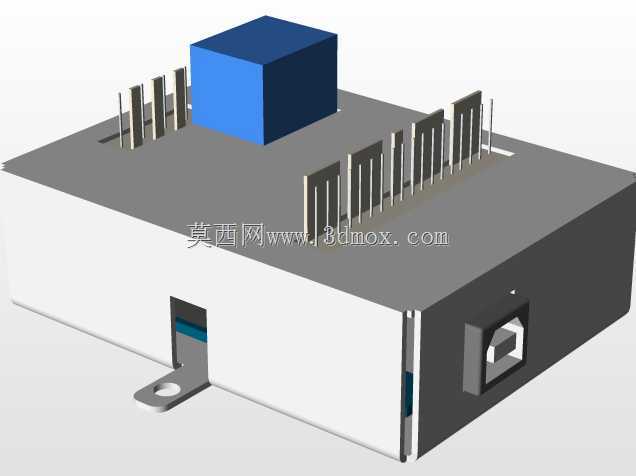

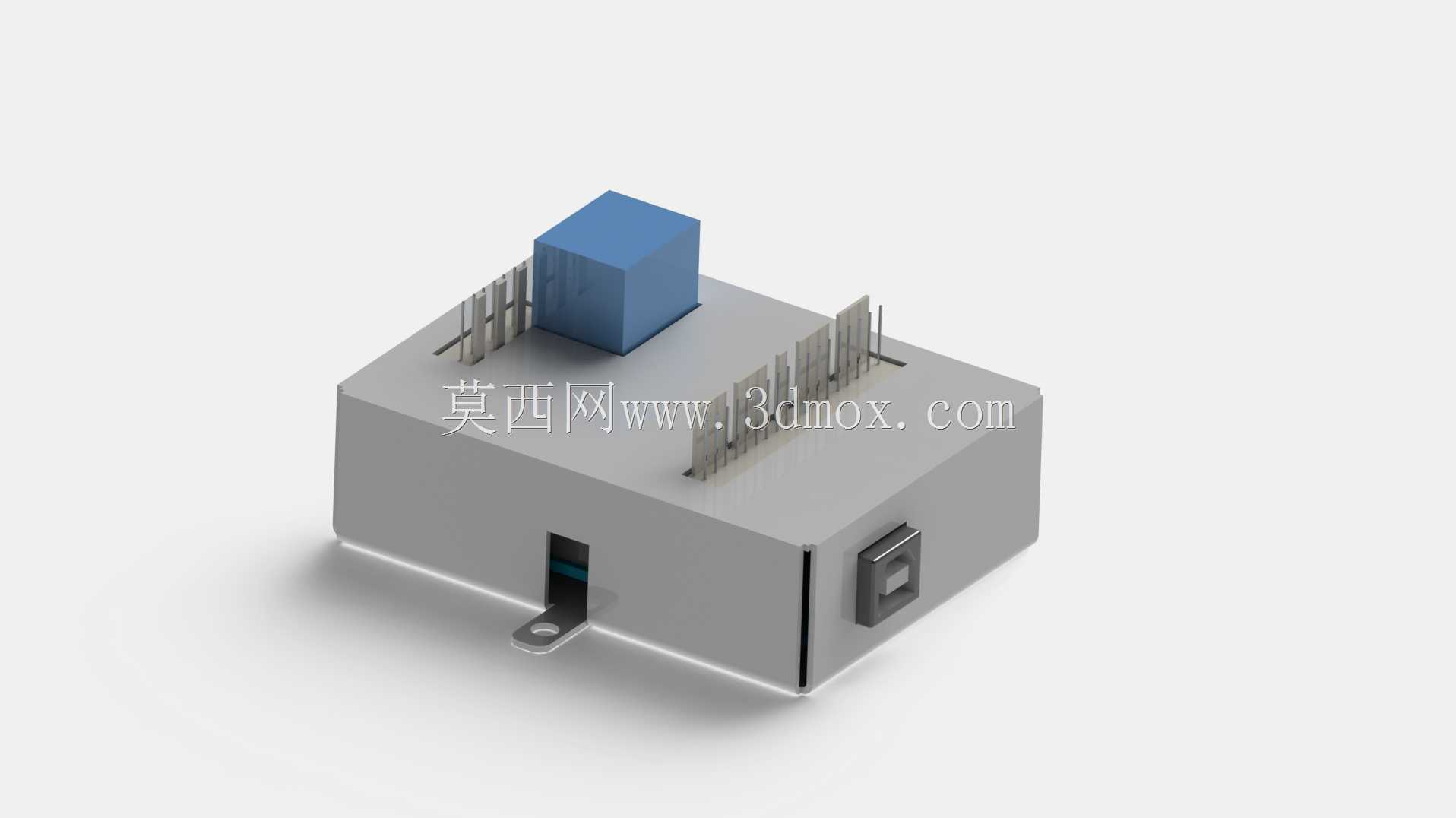

　　这款电子防护壳体主要面向小型工控传感模块、嵌入式信号采集单元的封装场景，在工业现场的控制柜内、设备侧装的检测单元中都能适配，日常会接触到车间内的浮尘、少量凝露以及设备运行带来的持续振动，因此壳体的结构设计首先围绕防护可靠性与安装便捷性展开。从结构布局来看，壳体主体采用方正的盒型设计，侧壁预留了卡扣式装配位，上下盖合后不需要额外打胶就能实现基础的密封贴合，侧壁的锁扣结构做了加厚处理，反复拆装也不会出现卡扣断裂的问题，日常维护内部电路板时不需要借助专用工具，徒手就能完成开盖操作。壳体侧面伸出的2个插脚是接地固定结构，插脚根部做了折弯加强处理，安装时可以直接卡在控制柜的安装导轨预留孔位，或者通过螺丝穿过插脚的固定孔锁在设备安装面上，

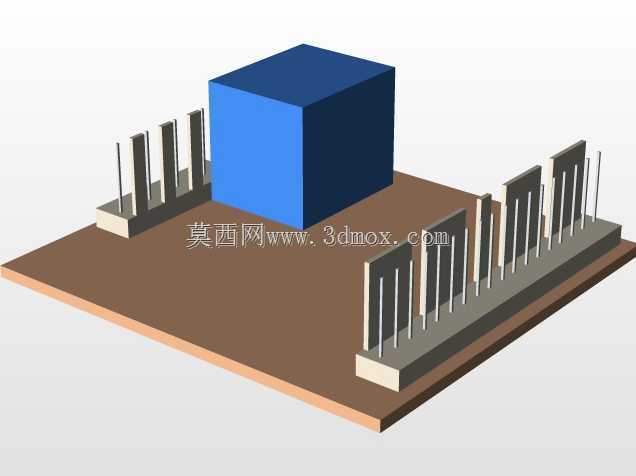

　　插脚的伸出长度经过适配，既不会因为过长导致安装后壳体晃动，也不会因为过短造成固定螺丝无法顺利穿入，安装后壳体与安装面之间预留了1mm左右的间隙，避免设备运行时的振动直接传导到壳体内部的电路板上，同时也能给壳体底部预留一定的散热空间。顶部预留的4针连接器板安装位做了定位凸台，连接器板卡入凸台后不会出现横向偏移，连接器的引脚伸出高度刚好匹配常规的排线插拔行程，不会因为引脚过短导致排线接触不良，也不会因为引脚过长容易被外力碰弯。壳体顶部的凸起安装位是用来放置核心功能模块的，这个位置做了下沉式的定位槽，模块放入后四周都有限位结构，不需要额外点胶固定就能避免模块在壳体内窜动，定位槽的深度刚好覆盖模块本体的三分之二高度，既保证固定的可靠性，

　　也不会遮挡模块顶部的散热面。从安装边界来看，壳体整体的长宽尺寸控制在小型电子单元的常规适配范围内，安装时不需要在控制柜内预留过大的空间，相邻安装的其他电子单元之间只需要留出5mm的间隙就能满足插拔排线的操作空间，壳体的侧壁厚度做了均匀化处理，既保证了壳体的结构强度，不会因为轻微的外力挤压出现变形，也不会因为壁厚过大浪费内部的安装空间，内部的腔体尺寸刚好匹配常规尺寸的小型电路板，电路板放入后四周与壳体内壁之间预留了0.5mm的间隙，方便装配时调整位置，也能避免温度变化带来的热胀冷缩导致电路板被挤压损坏。在实际使用场景中，这类壳体往往需要适配不同的功能模块，因此内部的支撑柱做了可适配的通用设计，

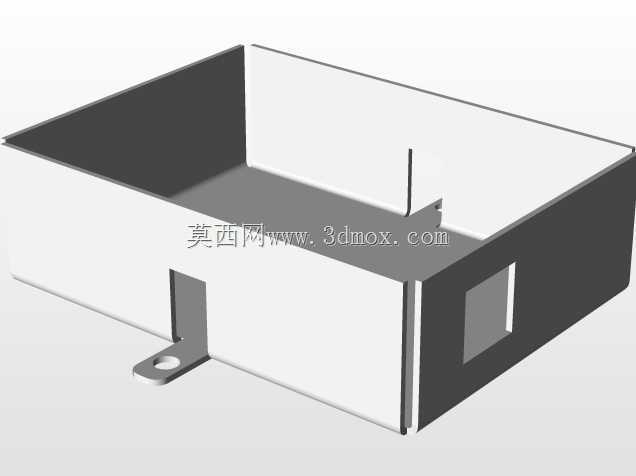

　　不同尺寸的电路板都可以通过支撑柱上的不同孔位进行固定，不需要重新修改壳体的模具结构。壳体侧面预留的开槽是走线位，外部的连接线可以通过这个开槽进入壳体内部，开槽的边缘做了圆角处理，不会划伤线材的绝缘层，开槽的尺寸刚好适配常规的护套线外径，线材穿入后可以通过配套的线卡固定，避免外力拉扯线材时把接线端子从电路板上扯落。从设计思路上，这款壳体没有做多余的装饰性结构，所有的外部结构都服务于安装、接线、防护的实际功能，外表面做了哑光处理，不会在车间的照明环境下产生反光干扰操作人员的接线操作，边角位置都做了小圆角过渡，安装操作时不会划伤操作人员的手部。在长期使用的可靠性方面，壳体的卡扣配合面做了微凸的筋条，合盖后筋条会紧密贴合，能够阻挡大部分的浮尘进入壳体内部，适配工业现场的一般使用环境，不需要额外做密封处理就能满足IP40左右的防护等级，完全可以应对控制柜内的常规使用环境。插脚与壳体的连接位置做了嵌件式的结构设计，插脚在壳体注塑时就嵌入到壳体的侧壁内部，不会因为长期受力出现插脚脱落的问题，即使反复拆装固定螺丝，插脚也不会出现松动。连接器板的安装位周边做了加厚处理，反复插拔排线时不会因为外力导致安装位开裂，能够承受日常维护时的常规插拔力度。
