小型六叶水平轴风力发电设备结构

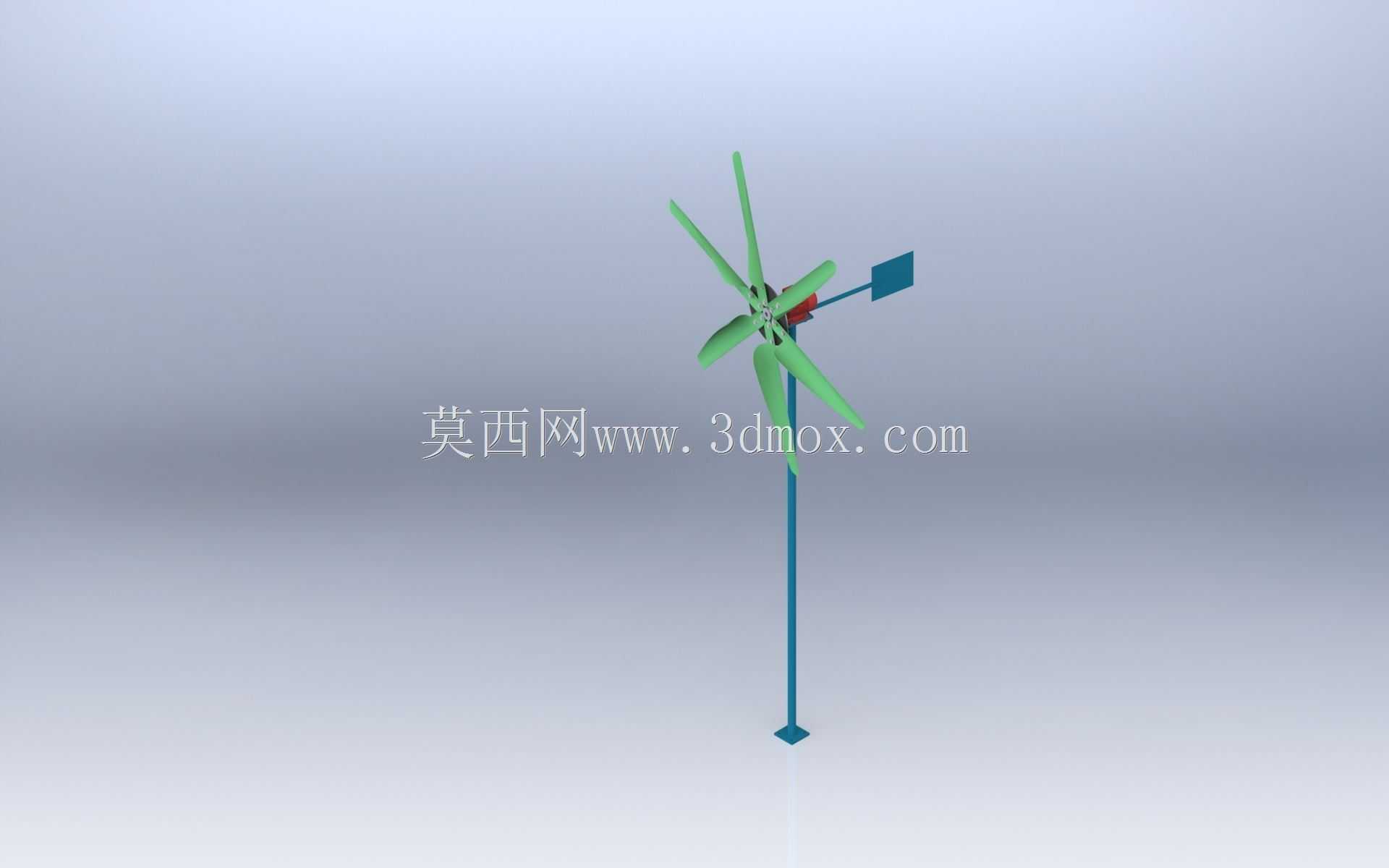

　　这款小型水平轴风力发电设备，主要面向离网型分布式供电场景设计，常见于牧区散户供电、海岛小型基站补能、山区气象监测站点供电、庭院分布式微网搭建等场景，也可作为教学演示设备用于新能源相关专业的结构认知实训。设备整体采用上风向水平轴布局，风轮部分设置六片等距分布的玻璃钢叶片，相比常规三叶小型风机，六叶结构在低风速区间的启动力矩更小，能在年均风速2.5m/s以上的区域实现自启动，无需额外配置启动助力结构，适配低风速资源区的使用需求。叶片采用翼型截面设计，叶根位置做了加厚处理，通过螺栓与轮毂直接连接，单支叶片的安装角度可根据使用区域的平均风速做微调，兼顾低风速启动性能与额定风速下的发电效率。轮毂后侧集成了传动与发电舱体，

　　内部集成了增速齿轮组与永磁同步发电模块，舱体外壳采用流线型曲面设计，可降低风阻同时避免雨水、沙尘侵入内部传动结构，舱体尾部设置了垂直安装的平板式尾舵，尾舵通过转向轴承与立杆顶端连接，可在风向变化时自动带动风轮调整朝向，保证风轮始终正对来风方向，无需额外配置电控偏航系统，简化了整体结构复杂度，降低了后期维护成本。支撑结构采用等径圆形钢管立杆，立杆底部设置方形法兰安装底座，底座上预留四个对称分布的螺栓安装孔，可通过膨胀螺栓固定于混凝土基础上，也可搭配拉索结构在土质松软区域做加固安装，立杆的高度可根据安装现场的遮挡物高度做选配调整，常规配置的立杆高度可保证风轮位置避开地面低矮遮挡物的紊流区，提升来风的平稳性。从安装边界来看，

　　设备整体的水平投影范围以立杆为中心，风轮旋转直径为最大外廓尺寸，安装时需要保证风轮旋转平面周边无固定遮挡物，尾舵摆动范围内无干涉结构，底座安装面的水平度偏差需控制在允许范围内，避免长期运行时立杆出现倾斜受力不均的问题。设计过程中优先考虑了野外无维护场景的使用可靠性，整体结构没有复杂的电控部件，所有转动配合位置都采用密封式轴承，可适应高温、严寒、高湿、多沙尘等不同户外环境，叶片的材质具备抗紫外线老化性能，可在长期户外暴晒环境下保持结构强度不出现明显衰减。设备的功率输出端可直接搭配整流稳压模块连接蓄电池组，也可通过并网逆变器接入小型微网系统，风轮在风速超过额定切出风速时，可通过尾舵的侧偏机制自动调整风轮朝向，降低风轮的迎风面积，

　　实现被动式限速保护，避免转速过高损坏发电模块与叶片结构，无需额外配置机械刹车结构，进一步降低了故障概率。从结构建模的角度来看，这款模型完整还原了叶片的翼型曲面、轮毂的连接结构、尾舵的安装角度、立杆的法兰连接细节，可直接用于小型风机的结构优化参考、安装场景的布局模拟，也可作为新能源科普场景的演示模型使用，各部件的装配关系完全按照实际生产的装配逻辑搭建，不存在干涉问题，连接位置的螺栓孔位、配合公差都符合通用机械设计的规范要求。
