三叶片风力涡轮机叶片流场仿真分析模型

　　在陆上风电场、海上风电集群的前期机组选型与叶片迭代设计环节，叶片的气动性能直接决定整台机组的风能捕获效率，也直接影响机组在不同风速区间的载荷分布与运行稳定性。本次呈现的三叶片风力涡轮机叶片模型，是针对兆瓦级水平轴风电机组的叶片构型完成的流场仿真建模成果，可直接用于气动性能验证、流场分布规律研究、叶片载荷校核等工程场景。

　　从实际应用场景来看，这类叶片模型的仿真结果，能够为风电场微观选址阶段的机组排布优化提供数据支撑，也能为叶片的结构铺层设计提供气动载荷输入边界，避免叶片在极端风速下出现颤振、失速等影响运行安全的问题。在低风速风场的定制化叶片开发中，通过这类流场仿真可以快速调整叶片的翼型分布、扭转角沿展向的变化规律，在不显著增加叶片长度的前提下提升低风速段的风能捕获能力，适配平均风速较低的内陆风场开发需求。

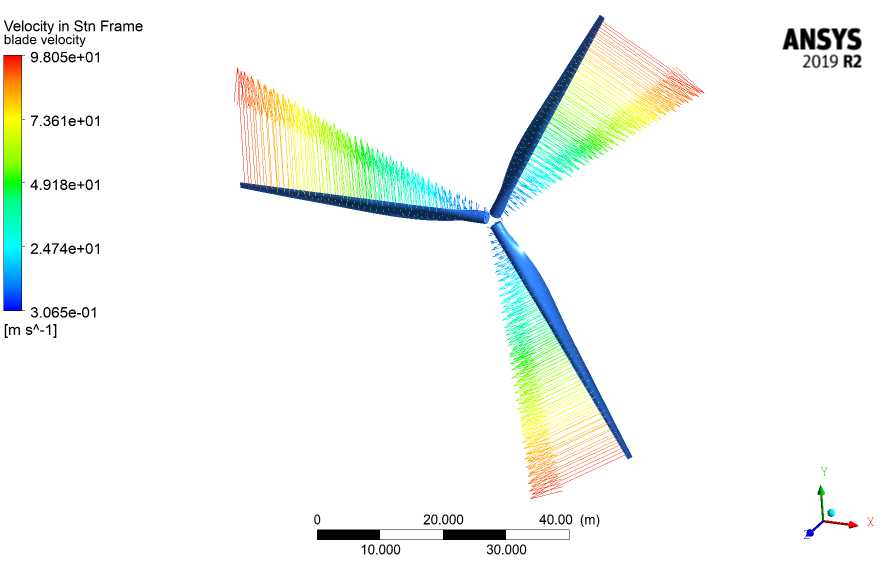

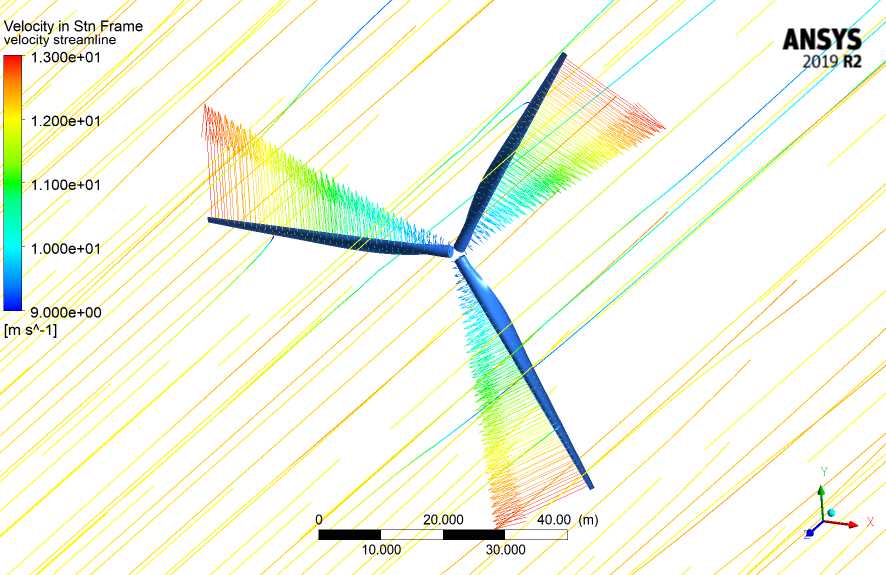

　　从产品功能特性来看，该模型还原了叶片沿展向的翼型渐变特征，从叶根位置的厚翼型逐步过渡到叶尖位置的薄翼型，兼顾叶根区域的结构强度需求与叶尖区域的气动效率需求。叶片的扭转角沿展向做了连续变化设计，保证不同展向位置的翼型都能在额定风速下处于最优攻角区间，减少气流分离带来的能量损失。配套的流场仿真结果直观呈现了叶片周围的速度流线分布，能够清晰观察到叶尖涡的生成与发展轨迹，以及不同展向位置的气流速度变化规律，为叶尖小翼等优化结构的设计提供直观的流场参考。

　　从设计思路来看，建模过程中首先根据风轮直径确定叶片的展向长度，结合额定风速下的叶尖速比要求，匹配不同展向位置的翼型弦长与扭转角，保证叶片的整体气动性能符合设计目标。叶根区域的构型充分考虑了与轮毂的连接安装需求，预留了足够的结构安装空间，保证叶片与变桨轴承的连接界面符合通用兆瓦级机组的安装尺寸规范，无需额外做接口适配即可匹配常规的风电机组轮毂结构。

　　从外形尺寸与安装边界来看，该模型对应的风轮直径覆盖40米级区间，单支叶片的展向长度适配对应风轮的半径尺寸，叶片最大弦长位置处于展向中部区域，兼顾气动效率与结构刚度。安装界面的法兰连接尺寸符合行业通用的变桨轴承匹配标准，叶根的螺栓分布圆直径、螺栓孔数量与孔径都参考主流同级别机组的设计规范，能够直接适配同规格的轮毂安装接口，减少设计迭代过程中的接口校核工作量。流场计算域的设置充分考虑了风轮前后的流场充分发展需求，入口边界距离风轮平面的长度、出口边界距离风轮平面的长度都满足流体仿真的计算规范，能够保证仿真结果的准确性，避免计算域过小带来的流场失真问题。

　　在实际工程应用中，这类仿真模型还可以用于不同风速、不同桨距角工况下的叶片性能对比，通过调整来流风速、叶片桨距角等参数，快速获取叶片在不同运行工况下的气动载荷与功率输出特性，为机组的控制策略制定提供数据支撑。比如在额定风速以上的工况下，通过仿真获取不同桨距角对应的叶片载荷变化规律，可以优化变桨控制的响应逻辑，在保证输出功率稳定的前提下降低叶片的疲劳载荷，延长叶片的使用寿命。同时，流场仿真中捕捉到的叶片表面压力分布数据，还可以直接导入结构有限元分析模块，作为叶片结构强度校核、疲劳寿命计算的载荷输入，实现气动设计与结构设计的协同验证，减少物理样机的试制次数，缩短叶片的开发周期，降低研发阶段的成本投入。
