贴片式绕线电阻元件三维结构设计

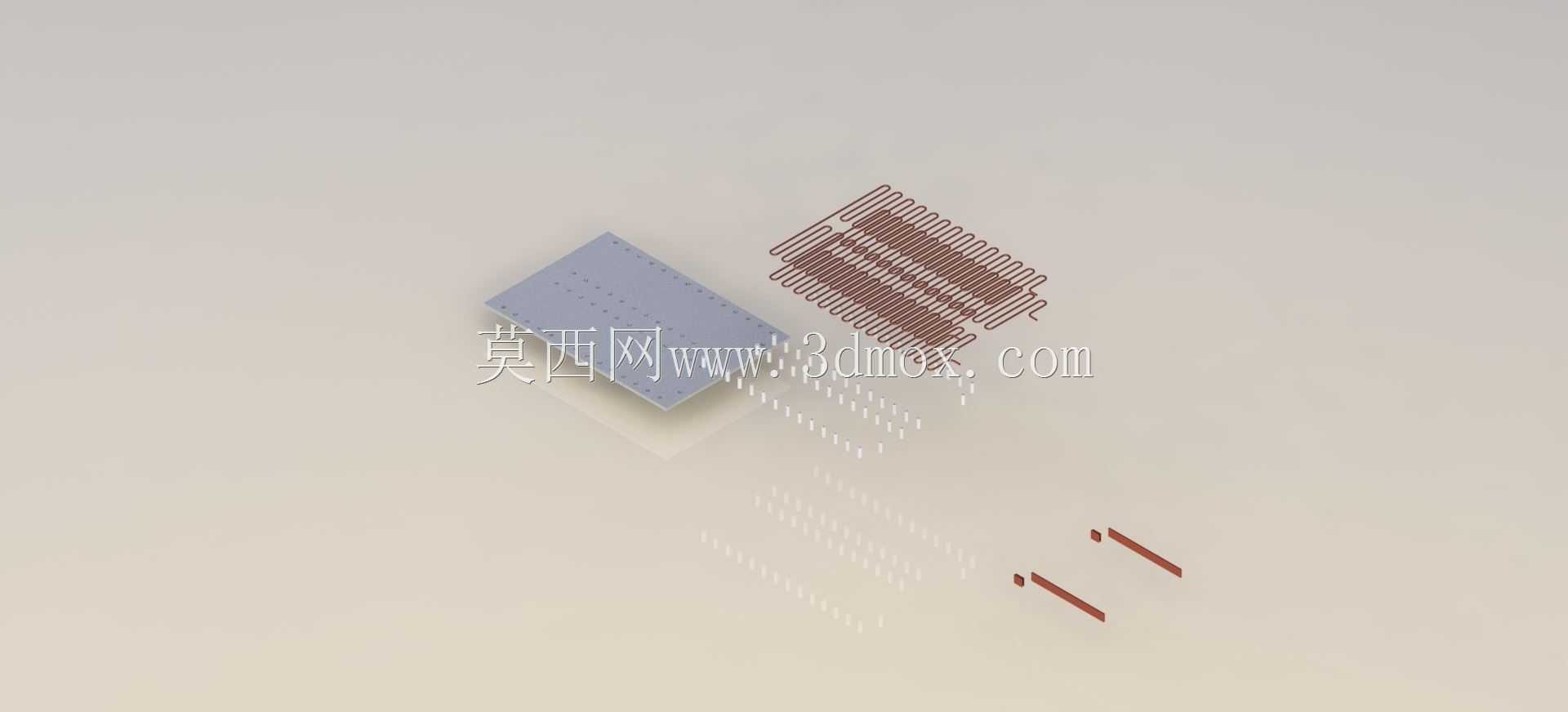

　　在消费电子、工业控制板卡、汽车电子控制单元的电路设计环节，阻性元件是承担电流限制、电压分压、阻抗匹配功能的基础元器件，这款绕线结构的贴片电阻，主要面向对功率耐受、温度稳定性有较高要求的电路场景，区别于普通碳膜贴片电阻，绕线结构的电阻在短时过载能力、长期工作温漂控制上有明显优势，常布置在电源输入回路、功率驱动输出端、电流采样支路等位置，避免普通电阻在脉冲电流冲击下出现阻值漂移甚至开路失效的问题。从结构设计逻辑来看，这款电阻采用标准表贴封装的陶瓷基底作为承载主体，基底边缘设计有对称的金属化端电极，端电极的厚度与宽度严格匹配SMT回流焊的工艺窗口，保证贴装过程中焊锡能够均匀爬附，避免出现立碑、虚焊等焊接缺陷。

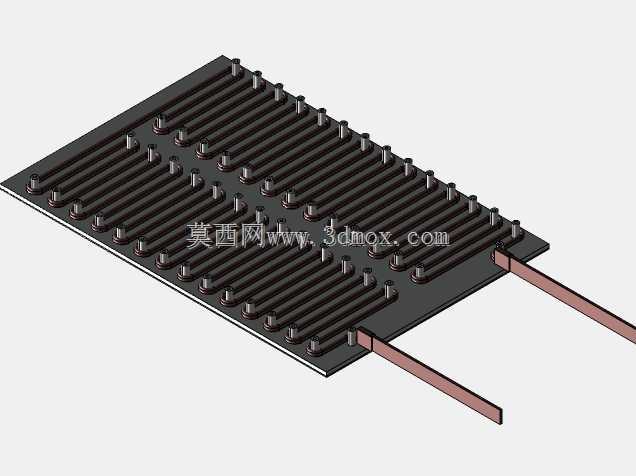

　　电阻的核心功能部分采用高电阻率合金丝绕制而成，绕线的排布采用等间距平行折返结构，既保证了电阻丝的总长度满足目标阻值要求，又尽可能缩小了绕线部分的整体占板面积，同时绕线的排布方向经过优化，能够降低高频工作状态下的寄生电感量，拓宽元件的适用频率范围。在安装边界的设计上，元件整体的长宽尺寸符合常规贴片元件的封装规范，厚度控制在板卡元件允许的最高高度范围内，不会对后续板卡的外壳装配、相邻元件的布置造成干涉，端电极的外侧平面与元件底面保持共面，平面度公差控制在SMT工艺要求的范围内，保证吸嘴能够稳定拾取元件，贴装时能够平稳放置在焊盘位置。从实际使用的功能特性来看，这款电阻的合金绕线部分与陶瓷基底之间采用高温固化的绝缘粘接层固定，

　　能够承受焊接过程中的高温冲击，不会出现绕线移位、绝缘层失效的问题，绕线表面覆盖有透明的绝缘防护层，既可以避免绕线在装配、使用过程中出现机械损伤，又能隔绝外界的水汽、粉尘侵蚀，提升元件在复杂工况下的长期工作可靠性。在电路设计选型过程中，这类绕线贴片电阻常用来替代传统的直插绕线电阻，缩小板卡的整体占用体积，同时保持与直插元件相当的功率耐受能力，在开关电源的输出限流回路、电机驱动的电流采样回路、工业传感器的信号调理回路中都有广泛应用。设计过程中需要重点考量绕线的线径与阻值、功率参数的匹配关系，线径过细会导致额定功率不足，短时过载时容易烧断，线径过粗则会导致相同阻值下需要更长的绕线长度，增大元件的整体体积，同时绕线的匝间距需要保持均匀，

　　避免相邻匝之间出现局部放电、短路的风险。端电极的金属层采用多层复合结构，从内到外分别为与陶瓷基底结合的银层、阻挡镍层、外部可焊锡层，不同镀层的厚度经过匹配设计，既保证端电极与基底的结合强度，又能避免焊接过程中焊锡对内部电极的侵蚀，提升焊接后的连接可靠性。元件的整体外形没有尖锐的棱角，所有边缘都做了微小的倒角处理，避免在贴装运输过程中出现陶瓷基底崩边、电极脱落的问题，同时倒角设计也能在回流焊过程中引导焊锡的流动，形成更饱满的焊接焊点。在板卡布局时，这类电阻的布置需要避开板卡的应力集中区域，比如板卡的安装孔附近、接插件的焊接位置周边，避免板卡受力变形时传递到陶瓷基底上导致元件开裂，同时如果布置在发热量大的功率元件周边，需要预留足够的散热间距，保证电阻工作时产生的热量能够顺利通过焊盘、PCB铜箔散发出去，避免长期高温工作加速电阻的老化失效。
