带轴肩定位结构的斜齿传动轮

　　在各类需要平稳动力传递的机械传动链路里，斜齿轮的应用场景覆盖范围极广，从中小型输送设备的动力输出端，到轻工机械的进给传动组，再到小型自动化设备的换向传动单元，这类带一体式安装轴段的斜齿轮，往往承担着交错轴或平行轴间的扭矩传递作用。和直齿圆柱齿轮相比，斜齿轮的轮齿呈螺旋角排布，啮合过程中轮齿是逐步进入、逐步退出啮合状态，不会出现直齿轮啮合时的整齿冲击，传动过程的噪音更低，承载能力也更强，适合中高速、中等载荷的连续传动工况。

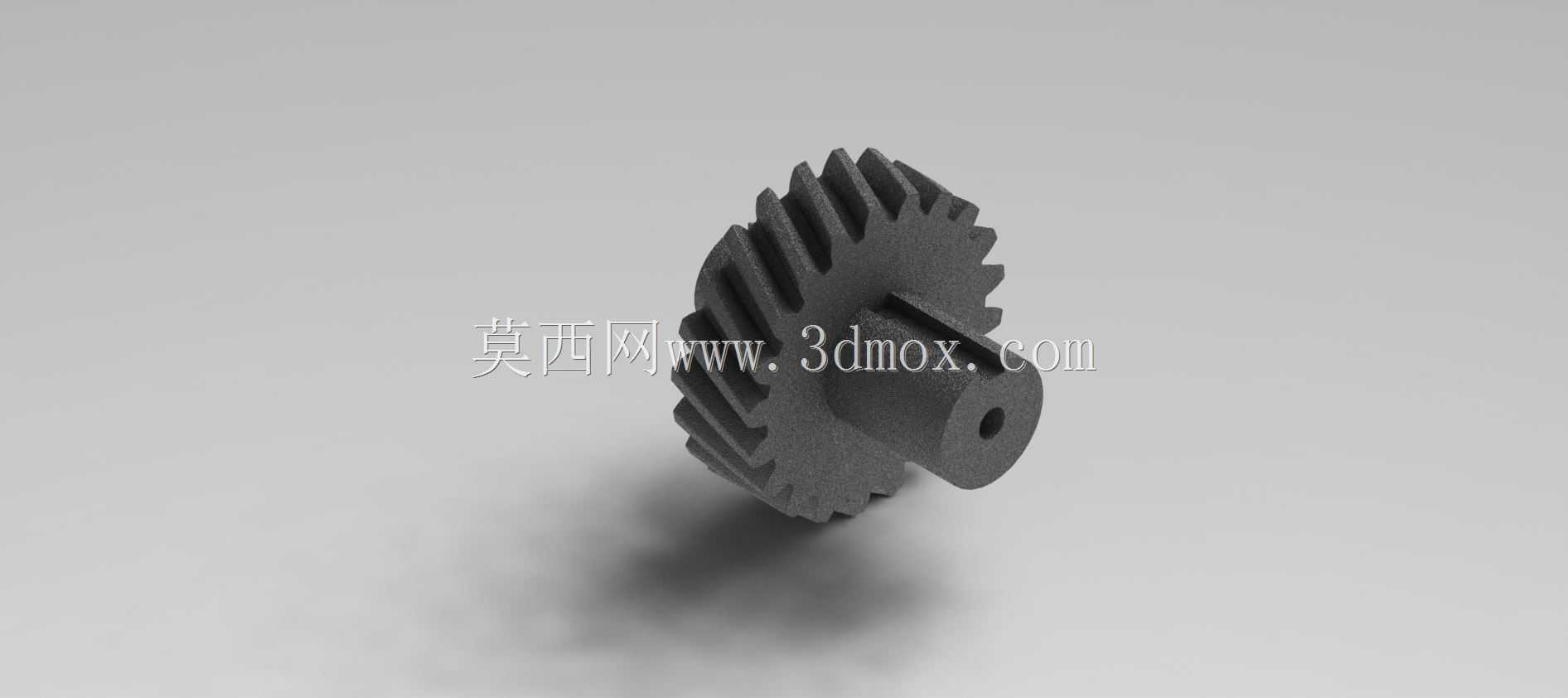

　　从结构设计逻辑来看，这款斜齿轮采用了轮齿与安装轴段一体化的结构形式，省去了额外的齿轮与轴的键连接装配环节，轴段末端设计有径向定位孔，可配合圆柱销实现与外接传动件的周向固定，轴肩位置的台阶结构能够在装配时直接抵靠轴承内圈或安装座端面，精准控制齿轮的轴向安装位置，避免传动过程中出现轴向窜动，保证轮齿啮合的重合度始终处于设计区间内。轮齿部分的齿向螺旋角经过匹配计算，能够在保证传动比准确的前提下，降低啮合过程中的轴向分力对支撑轴承的额外载荷，适配常规深沟球轴承的承载范围，不需要额外配置推力轴承来抵消轴向力，能够有效压缩整套传动机构的安装空间。

　　在安装边界的考量上，这款斜齿轮的轴段直径与轮齿齿顶圆直径保持合理的比例差，装配时可以直接从安装座的一侧穿入支撑孔，不需要拆分周边的传动构件就能完成更换维护。轮齿的齿宽经过优化，在满足额定扭矩传递要求的前提下，尽可能控制轴向尺寸，适配紧凑布局的传动箱内部空间，齿端做了微小的倒角处理，既能够避免装配过程中齿端磕碰损伤，也能在啮合初期快速完成跑合，降低初期运行的磨损量。轴端的定位孔位置经过同轴度校验，装配销钉后不会出现动平衡超差的问题，即使在每分钟上千转的运行转速下，也不会产生明显的振动，保证传动链路的运行稳定性。

　　实际选型应用时，这类斜齿轮常被用在两轴中心距较小的传动场合，比如小型包装设备的送料辊传动、自动化生产线的工件移位机构动力传递、小型木工机械的进给传动组等场景。设计建模过程中，轮齿的渐开线齿形严格按照啮合原理生成，螺旋线的导程与齿形参数匹配，保证啮合过程中齿面接触均匀，不会出现偏载导致的局部齿面过早磨损。轴段的长度设计预留了轴承安装位与密封件的安装空间，不需要额外加工轴套来调整位置，装配时直接将轴承压装到轴肩位置即可完成轴向定位，能够减少装配环节的调整工作量，提升批量装配的效率。齿面的结构设计也考虑了润滑留存的需求，啮合过程中润滑脂能够顺着齿向的螺旋面均匀分布到整个啮合接触面，避免干摩擦导致的齿面拉伤，延长零件的实际使用寿命。
