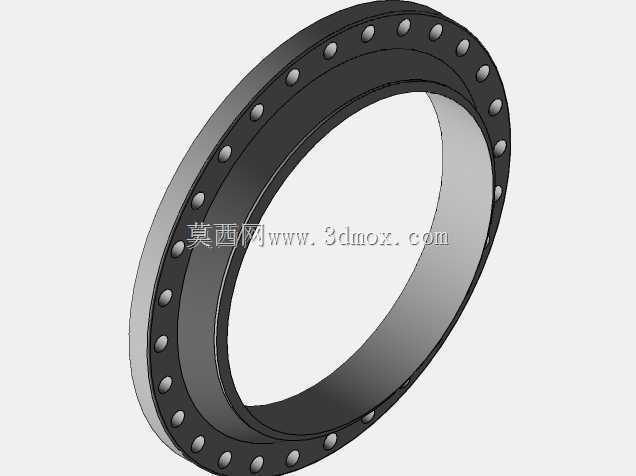

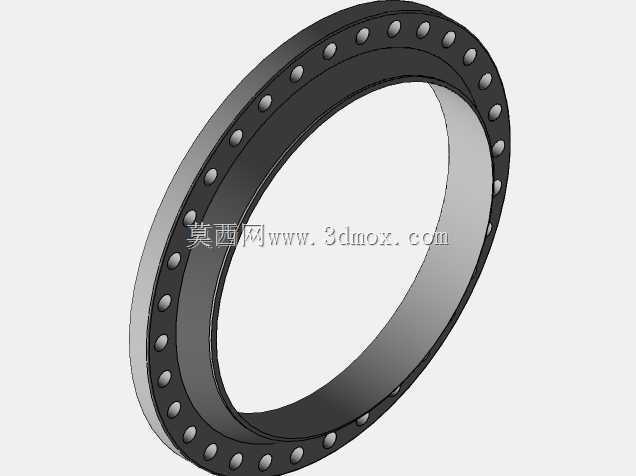

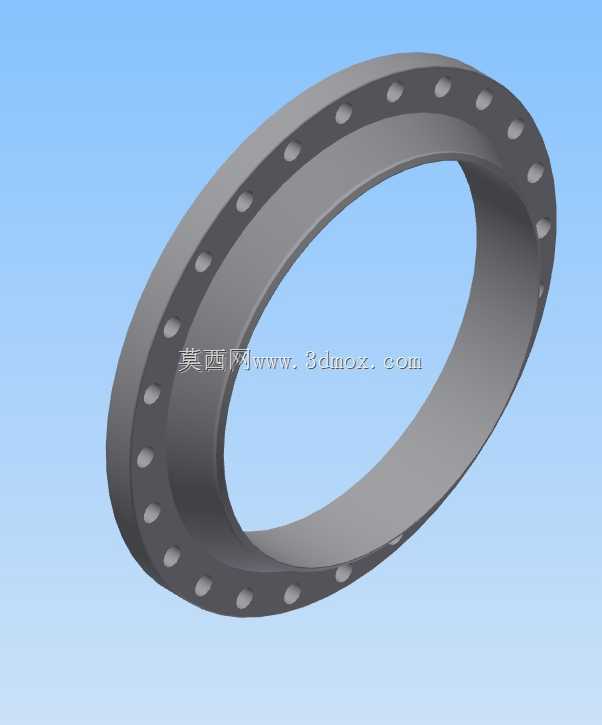

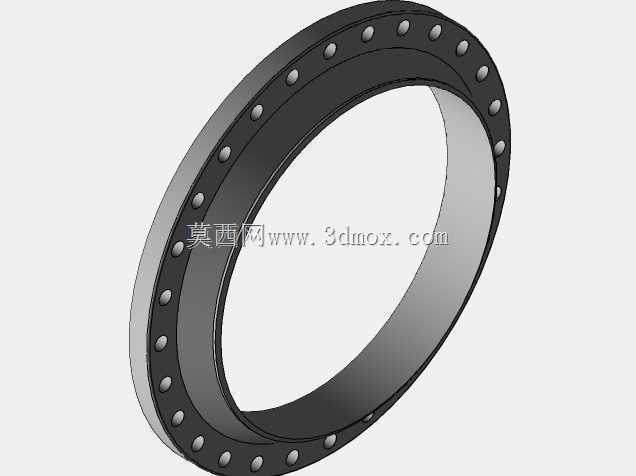

150磅级大口径法兰26至34英寸规格

　　在石化、市政给排水、大型电厂循环水、长输管线中转场站这类大管径流体输送场景中，法兰是管路系统里实现管段对接、设备与管路衔接的核心可拆卸连接件，本次涉及的150磅级大口径法兰，覆盖26英寸到34英寸的公称通径范围，适配低压大流量的流体输送工况，这类工况普遍对连接的密封可靠性、安装对位便捷性有较高要求，毕竟大管径管路一旦出现密封失效，泄漏的介质不仅会造成输送损耗，还可能带来现场安全隐患，后期停机检修的成本也远高于中小管径管路。

　　从实际使用场景来看，26到34英寸的管径通常用在主循环水管路、大口径原油中转管线、大型化工装置的原料输送总管上，这类管路的工作压力普遍不高，150磅级的压力等级刚好匹配1.6MPa到2.0MPa区间的常规工作压力，不需要过高的压力等级带来不必要的成本浪费，同时也能满足工况下的压力波动冗余。这类法兰在实际安装时，首先要考虑的是安装边界的匹配性，法兰的密封面形式采用突面结构，密封面的平面度公差控制在0.2mm以内，保证垫片受压均匀，避免局部应力集中导致的密封失效。法兰盘上的螺栓孔沿圆周均匀分布，螺栓孔的位置度公差严格控制，因为大口径法兰的螺栓数量多，一旦单个螺栓孔位置偏差过大，现场安装时会出现螺栓无法穿入的问题，而大管径管路的现场调整余量非常小，往往需要吊装设备配合对位，孔位偏差带来的返工成本极高。

　　设计这类大口径法兰时，首先要平衡结构强度和材料成本，法兰的颈部采用锥度过渡结构，从法兰盘的厚度平滑过渡到与对接管壁匹配的厚度，避免应力集中在法兰盘和颈部的交接位置，因为管路运行中会存在一定的振动和温度形变，直角过渡的结构很容易在长期交变应力下出现裂纹。法兰盘的厚度经过强度校核，在螺栓预紧力和工作内压的共同作用下，法兰盘的形变控制在弹性范围内，不会因为长期受压出现翘曲导致密封面失效。螺栓孔的数量根据不同通径匹配，26英寸、28英寸、30英寸、32英寸、34英寸每个规格对应的螺栓孔数量、螺栓孔中心圆直径都严格匹配对应压力等级的通用标准，保证和同等级的阀门、设备接口、其他管段法兰具备完全互换性，不需要现场二次加工。

　　从安装适配的角度来说，这类法兰的对接端采用焊接坡口设计，坡口角度和钝边尺寸适配常见的大口径壁厚钢管的焊接工艺，现场焊接时不需要额外加工坡口，减少现场施工的工作量。法兰密封面的水线加工均匀，深度控制在0.1mm左右，既能给垫片提供足够的摩擦阻力防止垫片受压移位，又不会因为水线过深导致垫片压合后存在间隙。在实际选型时，工程师需要核对法兰的外径尺寸，确认现场安装空间是否足够，因为34英寸规格的法兰外径接近一米，安装时需要预留足够的螺栓紧固操作空间，尤其是在管路密集的管廊区域，要提前核对相邻管路的法兰间距，避免出现螺栓紧固工具无法操作的问题。另外这类大口径法兰在运输和存放时，要注意密封面的防护，避免磕碰划伤，一旦密封面出现深度超过0.05mm的划痕，就会导致密封失效，现场修复大口径法兰密封面的难度远大于中小规格法兰，往往需要专用的法兰加工设备现场作业，会大幅延长施工周期。

　　在管路系统的应力计算中，这类法兰的刚度也需要纳入考量，因为大管径管路的热膨胀量较大，法兰作为管段的刚性连接点，需要承受管路热胀冷缩带来的推力和弯矩，颈部的过渡结构就是为了提升这部分的承载能力，避免在管路应力作用下法兰出现变形。同时法兰的螺栓预紧力需要按照对角线顺序分次紧固，不能单次将单个螺栓紧固到位，否则会导致法兰盘受力不均，出现局部翘曲，尤其是大口径法兰的螺栓数量多，紧固顺序不当带来的法兰变形问题非常常见，很多现场的法兰泄漏问题都不是法兰本身的加工缺陷，而是安装时螺栓紧固顺序错误、预紧力不均匀导致的。这类法兰适配的垫片通常采用缠绕式垫片或者橡胶垫片，根据输送介质的腐蚀性和工作温度选择，150磅级的压力等级下，垫片的比压要求不高，只要法兰密封面平面度达标、螺栓预紧力均匀，就能实现长期可靠的密封效果。
