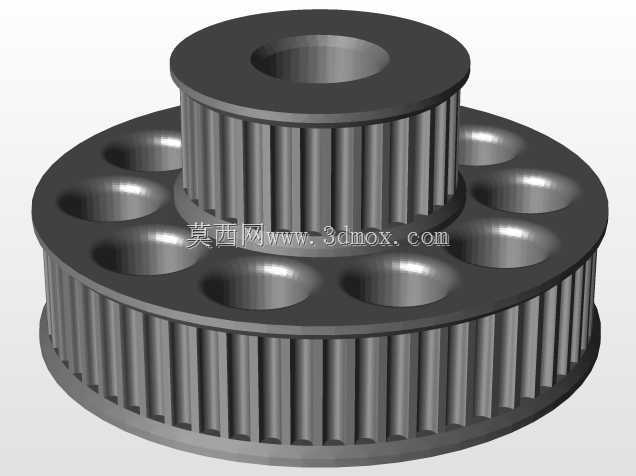

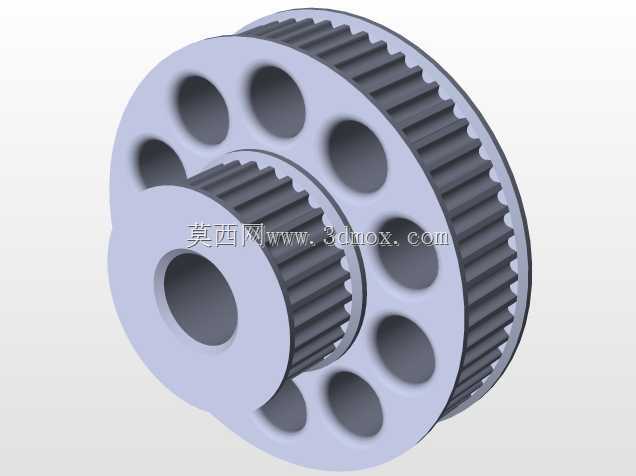

GT2规格双联同步带轮传动结构

　　在轻载精密传动场景中，同步带轮的选型与结构设计直接决定整套传动链路的精度保持性与运行稳定性，这款双联结构的GT2同步带轮，主要面向需要单轴实现双路同步动力输出、或是两级同步带减速的紧凑安装场景，常见于桌面级自动化输送工位、小型精密检测设备的进给机构、3D打印设备的运动轴传动、小型智能装备的动力分流结构中。从结构设计逻辑来看，采用双联同轴的一体式结构，省去了两个单带轮分别装配时的同轴度校准工序，也避免了分体装配带来的轴向窜动累积误差，两个带轮的齿形加工基准统一，能保证两路传动的同步精度偏差控制在极小范围内，适合对传动相位一致性有要求的联动机构。带轮的齿形采用标准GT2节距设计，齿廓为圆弧过渡形态，

　　和配套同步带啮合时不会出现齿根应力集中的问题，传动过程中啮合间隙小，反向空程量低，能满足频繁正反转的传动需求，不会因为反复换向带来明显的传动滞后。轮体上的减重孔并非随意排布，是在完成齿根强度校核、轮毂连接强度验算后，在轮辐应力非敏感区域做的材料去除设计，既可以降低带轮自身的转动惯量，让高速运转时的启停响应更迅速，也能减少转动过程中的风阻与不必要的材料消耗，同时减重孔的均匀排布也保证了轮体的动平衡性能，在额定转速范围内运转不会出现明显的偏摆振动。带轮中心的安装孔为同轴基准孔，装配时和传动轴采用过渡配合即可传递额定扭矩，若应用在扭矩稍大的场景，也可在轮毂位置加装紧定螺钉完成轴向与周向固定，安装边界上，

　　大端带轮的外径适配60齿GT2同步带的啮合尺寸，小端带轮适配30齿GT2同步带的啮合尺寸，轴向总宽度控制在紧凑区间，不会占用过多的安装空间，适合在狭小的设备腔体内部完成布局。实际应用中，这种双联带轮可以实现单动力输入下的两个不同传动比输出，也可以作为两级减速的中间轮使用，把高速端的小扭矩动力通过第一级带轮传递后，再通过同轴的大直径带轮完成第二级减速输出，相比齿轮传动结构，同步带轮传动不需要额外添加润滑结构，运行噪音更低，也不会出现润滑油泄漏污染洁净生产环境的问题，适合在电子组装、食品包装这类对洁净度有要求的生产设备中使用。设计过程中，齿形的加工公差严格匹配GT2带轮的标准公差范围，保证和市售标准GT2同步带的啮合顺畅度，

　　不会出现卡齿、跳齿的问题，轮缘位置做了微小的挡边设计，能避免同步带在高速运转过程中出现跑偏掉带的故障，提升传动系统的运行可靠性。轮毂位置的厚度经过强度校核，在传递额定扭矩时不会出现轮毂开裂、配合面打滑的问题，轮辐部分的厚度也兼顾了刚性与轻量化需求，不会因为减重过度导致轮体受力变形，影响齿形啮合精度。在设备选型匹配时，需要注意确认两路传动的中心距是否和两个带轮的分度圆直径匹配，同步带的张紧力调整到合适区间，既不能过紧导致轴承受力过大提前失效，也不能过松导致传动打滑丢转，这款带轮的一体式结构也减少了装配时的零件数量，降低了设备组装的工序复杂度，对于批量装配的小型自动化设备来说，能有效提升装配效率，减少后期维护的故障点。
