GT2同步带6mm带宽锁紧固定座结构

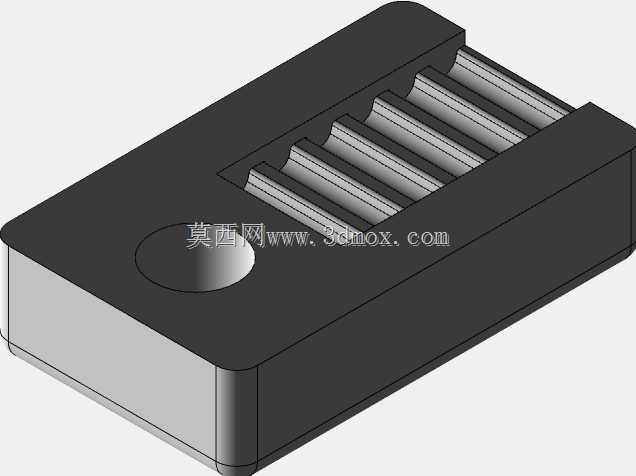

　　在小型自动化传动、桌面级运动机构、3D打印运动轴、轻型线性滑台这类采用GT2同步带做传动的场景里，同步带的端部固定一直是容易被忽略但直接影响传动精度的细节点。很多新手做结构时习惯直接把同步带压在型材槽里用螺丝顶紧，实际运行中很容易出现同步带滑脱、张紧力不均、带齿被压溃的问题，尤其是6mm带宽的GT2同步带，本身带宽较窄，单位接触面积的压合应力如果控制不好，跑机一段时间后就会出现带边磨损、传动回差变大的情况。这款GT2同步带锁紧固定座，就是针对6mm带宽GT2同步带的端部锁紧需求设计的专用固定结构。从结构设计逻辑来看，固定座主体采用一体式块状结构，整体做了圆角过渡处理，没有尖锐的应力集中棱边，主体上开设的多道平行卡槽刚好匹配GT2同步带的齿形轮廓，安装时同步带的带齿可以完全嵌入卡槽内部，相比光面压合的结构，齿形啮合的接触方式能把锁紧力分散到每一个啮合的带齿上，不会出现局部应力集中压坏带齿的问题，同时啮合结构也能提供足够的防滑脱阻力，哪怕设备做高速往复运动、传动负载出现瞬时波动，同步带也不会从固定座里脱出。固定座侧面预留的光孔是安装定位孔，这个孔的位置做了沉台设计，安装时可以把圆柱头内六角螺丝的头部完全埋入沉台内，不会突出固定座表面，避免安装后螺丝头和周边运动部件出现干涉。在实际安装边界上，这款固定座的厚度方向尺寸做了压缩，整体厚度刚好适配常用的20系列铝型材安装槽宽度，

　　不需要额外做转接件就可以直接固定在铝型材的端面或者槽内，对于做小型滑台、桌面型自动化设备的结构来说，不需要额外预留过多的安装空间，整体结构可以做的更紧凑。从功能特性上来说，这款固定座除了基础的同步带端部锁紧功能，还可以配合张紧结构使用，当同步带运行一段时间出现松弛、张紧力下降的情况时，不需要拆开固定座重新穿带，只需要调整固定座的安装位置就可以完成张紧力的调节，相比那种把同步带直接粘接或者压死在结构件上的方式，后期维护的便捷性提升很多。很多人在做同步带传动设计时，会把注意力放在同步轮的选型、张紧轮的布置上，往往忽略端部固定的细节，实际上端部固定的可靠性直接决定了整个同步带传动系统的精度保持性，比如在做定位精度要求0.

　　1mm级别的小型运动平台时，如果同步带端部固定出现微小滑移，整个平台的定位误差就会超出设计要求，反复调试都找不到问题根源。这款固定座的卡槽齿形是严格按照GT2同步带的齿距、齿高参数设计的，啮合间隙控制在合理范围内，安装时同步带卡入卡槽后不会出现齿形错位，压合后带体不会出现扭曲，能保证同步带安装后和同步轮的啮合面保持平行，避免出现带体跑偏、带边异常磨损的问题。在实际应用场景里，除了常见的桌面级3D打印机X/Y轴的同步带端部固定，这款固定座还可以用在小型激光雕刻机的运动轴、轻型皮带输送机的端部固定、小型自动化分拣机构的往复传动单元、教学实验用的运动平台搭建等场景，只要是采用6mm带宽GT2同步带做传动的结构，

　　都可以用这款固定座做端部锁紧。设计时没有采用分体式压盖的结构，而是选择一体式卡槽加侧面压合的方式，一方面减少了零件数量，安装时不需要对齐多个零件的孔位，降低装配难度，另一方面一体式结构的整体刚性更好，长期受拉力作用不会出现压盖变形导致的锁紧力下降问题。固定座的边角都做了倒角处理，安装时不会刮伤同步带的带基，也不会划伤安装人员的手部，细节处理符合机械结构设计的安全要求。在安装尺寸的匹配上，固定座的卡槽深度刚好是GT2同步带的齿高加上带基厚度的尺寸，压合后同步带的背面和固定座表面基本齐平，不会出现带体突出固定座的情况，安装到型材上后整体外观平整，没有多余的突出结构。对于做非标小型自动化设备的结构工程师来说，这种标准化的同步带固定座可以直接选型使用，不需要自己再重新设计齿形、验证锁紧强度，能缩短结构设计的周期，也能减少后期调试时出现的传动故障。
