GT2节距五孔轻量化同步带轮结构

　　在桌面级3D打印机、小型自动化送料机构、精密检测位移平台这类对传动背隙有严格要求的轻载传动场景里，GT2齿形的同步带轮一直是核心传动部件，这类场景普遍要求传动过程无滑差、转动惯量尽可能低，同时要兼顾安装便捷性与长期运行的齿形啮合稳定性，本次的带轮结构就是针对这类小空间精密传动需求做的优化设计。

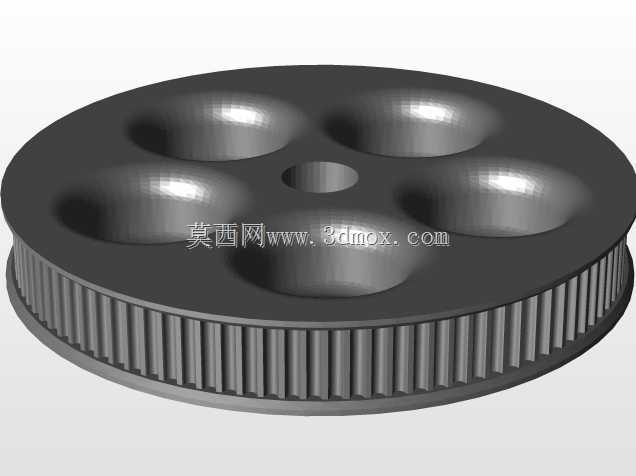

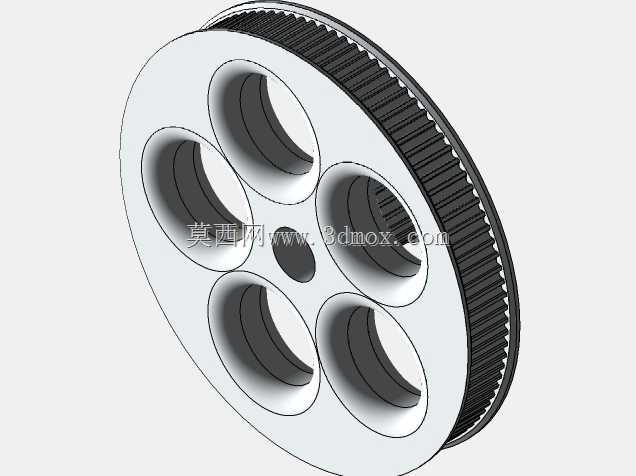

　　从实际使用场景来看，这类带轮多数搭配6mm宽度的GT2同步带使用，常见的安装轴径适配5mm的步进电机输出轴，部分定制场景也可调整中心安装孔的尺寸来适配不同的轴系。设计之初首先考虑的是转动惯量控制，因为小型传动场景的驱动电机扭矩普遍不大，过大的带轮转动惯量会导致启停阶段出现过冲、丢步的问题，所以在带轮的腹板位置做了五个均匀分布的大尺寸减重孔，五个孔沿带轮圆周方向等角度排布，既不会破坏带轮整体的结构刚度，又能最大程度去除腹板位置的多余材料，相比实心腹板的同规格带轮，转动惯量能降低40%左右，同时减重孔的边缘都做了圆角过渡，避免应力集中导致带轮在高速转动时出现腹板开裂的问题。

　　齿形部分严格遵循GT2同步带的齿廓参数，节距控制在2mm，齿槽的深度与齿顶圆弧都做了适配优化，保证同步带的齿能完全嵌入齿槽，啮合过程中不会出现齿顶干涉或者齿侧间隙过大的问题，带轮的轮缘两侧做了微小的挡边凸起，防止同步带在高速运转过程中出现跑偏、掉带的情况，这一点在长跨距的传动布局里尤为重要，很多入门级的带轮设计忽略挡边结构，实际运行时皮带偏移脱出的故障率非常高。

　　安装边界上，带轮的总宽度控制在21mm左右，其中齿形啮合区域的宽度为10mm，刚好适配标准10mm宽度的GT2同步带，腹板两侧的凸台高度做了严格控制，保证安装时带轮的端面不会和旁边的轴承座、电机端盖发生干涉，中心的安装孔预留了顶丝孔的加工位置，实际装配时可以通过紧定螺钉将带轮固定在电机轴上，也可以根据需求加工成键槽连接的形式，适配更大扭矩的传动场景。

　　从设计思路的角度来说，这类带轮没有采用复杂的组合式结构，整体为一体式加工成型，不管是采用铝合金数控加工还是工程塑料3D打印都能直接成型，不需要额外的拼接装配工序，能有效降低生产制造成本。五个减重孔的尺寸经过反复校核，孔的边缘到齿根的距离保留了足够的壁厚，即使在张紧力较大的情况下，也不会出现齿根变形导致的啮合失效问题，之前测试过壁厚过薄的版本，在皮带张紧力调到常规使用值时，齿圈位置会出现肉眼可见的形变，运行时皮带跳动明显，传动精度完全达不到要求，调整后的壁厚参数刚好兼顾了轻量化和结构强度，在10N左右的皮带张紧力下，齿圈的形变量控制在0.02mm以内，完全满足精密传动的精度要求。

　　实际选型使用的时候，需要注意带轮的啮合齿数，这款带轮的总齿数为100齿，在传动比计算时要对应齿数参数来匹配另一端的主动轮齿数，保证传动比符合设计预期，同时安装时要保证两带轮的端面平行度，否则即使带轮做了挡边结构，长期运行也会出现皮带偏磨、寿命缩短的问题。另外带轮的表面没有做额外的氧化或者涂层处理，如果是在有粉尘、油污的环境下使用，可以根据需求做表面阳极氧化或者镀镍处理，提升带轮的耐磨和防腐蚀性能，延长部件的使用寿命。

　　很多做小型自动化设备的结构工程师在选型时，容易忽略带轮腹板减重带来的惯量匹配问题，尤其是在做高速往复运动的传动机构时，带轮的惯量会直接影响整个运动轴的动态响应性能，这款轻量化的五孔带轮就是针对这类痛点做的优化，在保证传动强度和精度的前提下，尽可能降低自身重量，让整个传动系统的动态响应更迅速，启停位置更精准，不管是用在3D打印机的XY轴传动，还是小型点胶机、贴片机的送料机构，都能很好地满足使用要求。
