GT2节距同步带轮传动组件结构设计

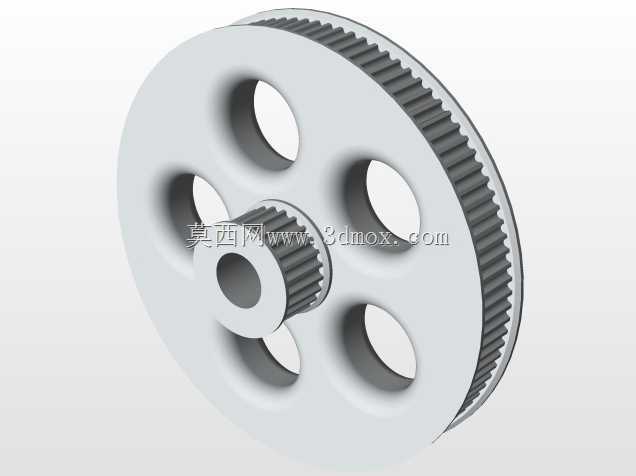

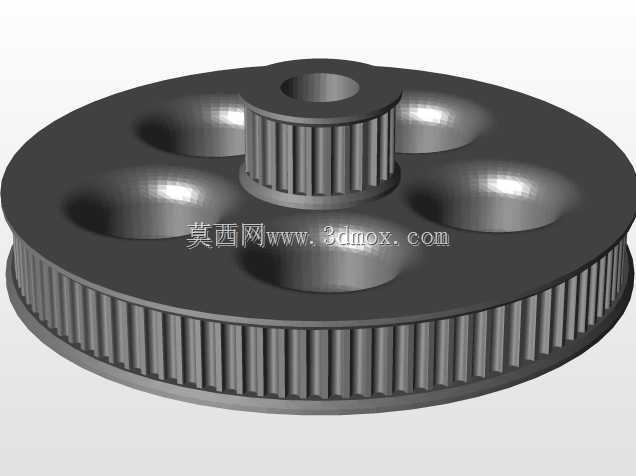

　　在轻载精密传动场景里，GT2系列同步带轮的应用覆盖了从桌面级自动化执行机构到小型输送定位单元的诸多环节，这套大小配对的带轮结构，正是针对中心距固定、传动比明确的紧凑安装空间做的适配设计。大带轮采用辐板式镂空结构，并非单纯为了减重，在3D打印、小型点胶、桌面分拣这类启停频繁的工况下，辐板上的五个均匀分布的镂空孔，能有效降低轮体自身转动惯量，减少伺服驱动端的动态响应滞后，同时镂空结构也能在轮体高速运转时形成一定的空气对流，降低带与轮齿啮合面的摩擦积温，延缓同步带的橡胶老化速率。大带轮的轮毂部分做了等直径凸台设计，凸台端面与安装板的贴合面预留了0.05mm的加工余量基准，安装时可以直接靠紧安装板的定位面，

　　不需要额外加装调整垫片来控制轴向位置，能有效压缩装配环节的调整工时。小带轮的齿宽与大带轮保持完全一致，齿形轮廓采用GT2标准的圆弧齿廓，齿侧间隙控制在0.1mm以内，这种间隙设置既可以避免带齿与轮齿啮合时出现卡滞，也能最大限度降低回程间隙，满足精密定位场合的传动精度要求。小带轮的中心轴孔采用基孔制配合公差，适配常用的微型输出轴径，轴孔侧壁预留了紧定螺钉的安装位，安装时可以直接通过紧定螺钉实现带轮与轴的周向固定，不需要额外加工键槽，适配小扭矩传动的受力需求，也降低了轴类零件的加工难度。从安装边界来看，大带轮的最大外圆直径、轮体总厚度都做了严格的尺寸约束，轮齿部分的端面没有突出辐板平面，安装时不会和周边的走线槽、传感器支架产生干涉，

　　在做整机布局时，只需要预留出带轮的旋转半径空间，再留出10mm左右的同步带张紧调整余量即可完成布局。设计过程中，带轮的齿根部分做了R0.3的圆角过渡，避免应力集中导致的轮齿断裂，尤其是在频繁正反转的工况下，齿根圆角能有效分散啮合时的交变应力，提升带轮的使用寿命。轮体的所有棱边都做了0.2mm的倒角处理，一方面是避免安装时锐边划伤操作人员或者同步带的带基，另一方面也能在装配时起到导向作用，方便同步带顺利套入轮齿。这套带轮配对使用时，传动比匹配对应的转速输出需求，大带轮作为从动轮时可以降低输出转速、提升输出扭矩，适配小型负载的驱动需求；如果反过来将大带轮作为主动轮，也可以实现增速传动，适配高速轻载的执行端需求。在实际选型应用中，

　　需要注意同步带的张紧力控制，张紧力过大会加剧轮齿磨损和轴承受力，张紧力过小则会出现跳齿、传动失步的问题，这套带轮的齿形设计本身具备一定的啮合容错性，在中心距存在±0.5mm安装误差的情况下，依然可以保证正常啮合传动，降低了机架加工的精度要求，适合批量装配的小型设备使用。另外，带轮的轮毂端面都做了平整化处理，不需要额外加装挡圈就可以限制同步带的轴向窜动，减少了附属零件的使用数量，进一步压缩了整体传动结构的成本和装配复杂度。在材料适配性上，这套结构既可以采用铝合金加工做轻量化高强度应用，也可以采用工程塑料注塑成型做低成本批量生产，不同材料下的尺寸公差可以根据使用场景做微调，结构本身的受力分布经过优化，塑料材质下也能满足额定扭矩下的强度要求，不会出现辐板断裂或者轮毂开裂的问题。
