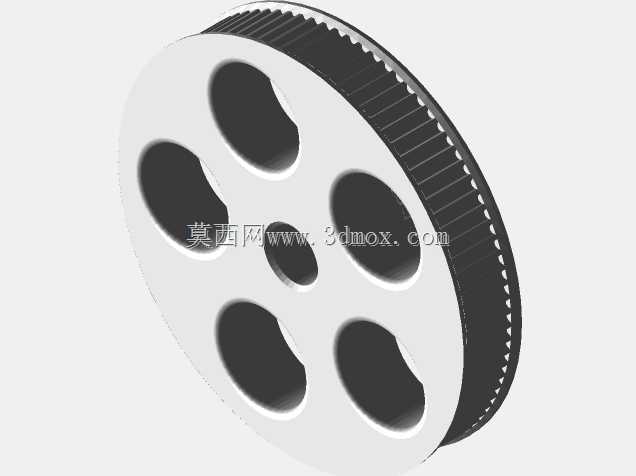

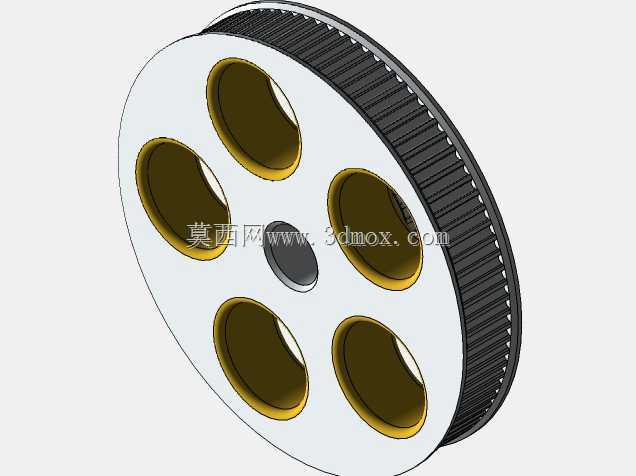

在轻载精密传动场景中,同步带轮的选型与结构设计直接决定整套传动机构的运行精度与寿命,这款GT2规格的同步带轮,主要面向3D打印机进给轴、小型桌面自动化设备传动模组、精密检测仪器位移机构这类对传动背隙、传动比稳定性有较高要求的应用场景,区别于普通平带轮依靠摩擦力传动的形式,GT2齿形的圆弧齿廓设计能在啮合过程中让带齿与轮齿逐步贴合,大幅降低多边形效应带来的传动脉动,在高速往复运动的工况下也能保持稳定的传动比,不会出现普通梯形齿同步带轮常见的啮入冲击问题。从结构设计层面来看,这款带轮采用了辐板式轻量化结构,轮盘上均匀开设六个减重孔,并非单纯为了削减材料用量,更重要的是在高速运转时降低自身转动惯量,对于伺服驱动的小扭矩传动系统而言,
转动惯量的匹配直接影响轴系的动态响应速度,尤其是在频繁正反转的进给工况下,过重的轮体会增加伺服电机的负载裕量要求,甚至引发定位过冲的问题。轮缘部分的齿形加工精度是整个零件的核心,齿槽的节距偏差、齿形角公差都需要和配套的GT2同步带严格匹配,若节距偏差过大,运转过程中会出现带齿爬齿、跳齿的问题,直接导致传动失步,这在开环控制的传动系统中是致命的缺陷;齿面的粗糙度也需要控制在合理区间,过于粗糙会加剧同步带的齿面磨损,缩短带的使用寿命,过于光滑则容易在啮合区域形成密闭空间,带入的空气无法及时排出会产生啸叫噪音。带轮中心的安装孔采用直孔配合紧定螺钉的固定形式,适配常见的6mm直径输出轴,这种安装形式结构简单,装拆便捷,
适合小扭矩的轻载传动场景,安装时需要注意带轮的端面跳动控制,若安装后端面跳动过大,会导致同步带在运转过程中出现跑偏、蹭边的问题,长期运行会造成带的侧边磨损断裂。从安装边界尺寸来看,这款带轮的总宽度适配宽度为6mm的GT2同步带,轮缘两侧设置有挡边结构,能够避免同步带在运转过程中从轮槽脱出,很多新手设计时容易忽略挡边的设计,在带轮跨距较大、轴系平行度存在轻微偏差的工况下,没有挡边的带轮很容易出现掉带的故障。在实际选型搭配时,需要注意带轮与主动轴、从动轴的平行度公差,轴系平行度偏差过大会导致带齿受力不均,出现单侧齿面过度磨损的问题;同时张紧力的调整也需要控制在合理范围,张紧力过大会加剧带轮轴承的负载,提升运转噪音,
张紧力过小则容易出现跳齿问题。这款带轮的辐板与轮毂、轮缘的过渡位置都做了圆角处理,避免应力集中,在长期交变载荷作用下不会出现辐板断裂的问题,六个减重孔的位置均匀分布在节圆附近的辐板区域,既保证了轮体的结构刚度,又最大化实现了轻量化效果,不会因为开孔导致轮体在张紧力作用下出现形变。在实际应用中,这类带轮常搭配闭环同步带使用,在小型自动化设备的直线模组传动、3D打印机的XY轴传动、小型雕刻机的进给传动中都有广泛应用,相比齿轮传动,同步带轮传动不需要润滑,维护成本更低,运转噪音更小,且中心距的适配范围更灵活,不需要严格的中心距公差就能实现稳定传动;相比链传动,同步带轮传动没有传动间隙,传动精度更高,运转速度更快,更适合精密轻载的传动场景。设计这类带轮时,还需要考虑材料的选择,通常这类小规格GT2带轮会选用铝合金材质加工,表面做阳极氧化处理,既保证了足够的结构强度,又能控制自身重量,同时氧化后的表面硬度更高,耐磨性能更好,不会因为长期和同步带摩擦出现齿形磨损的问题。
