GT2同步带张紧锁紧调节装置

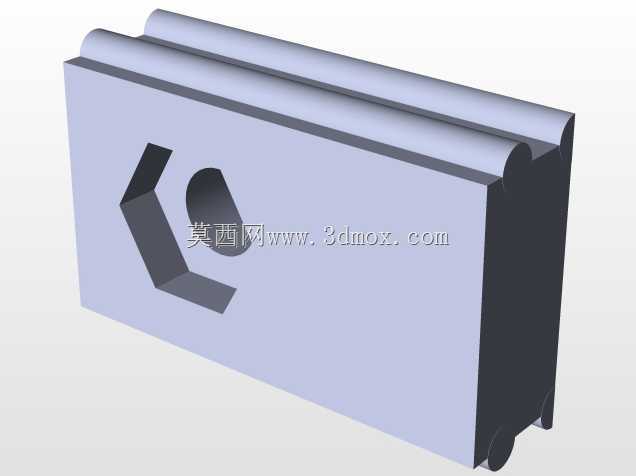

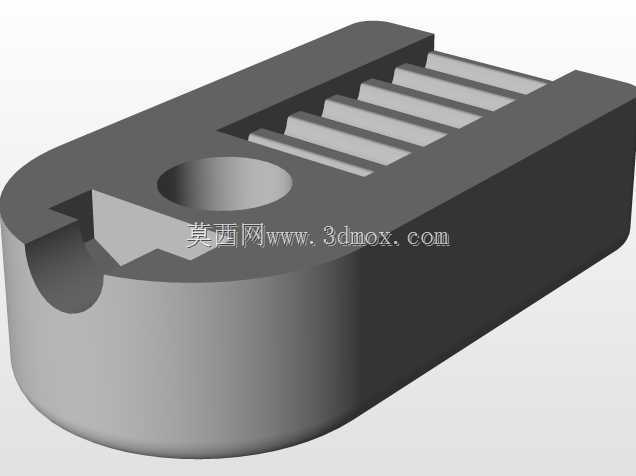

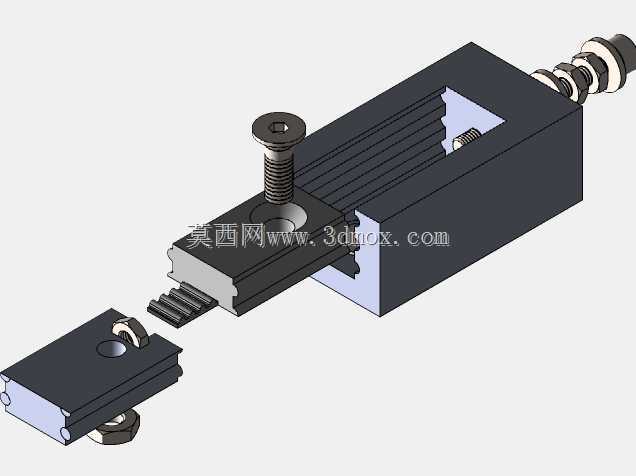

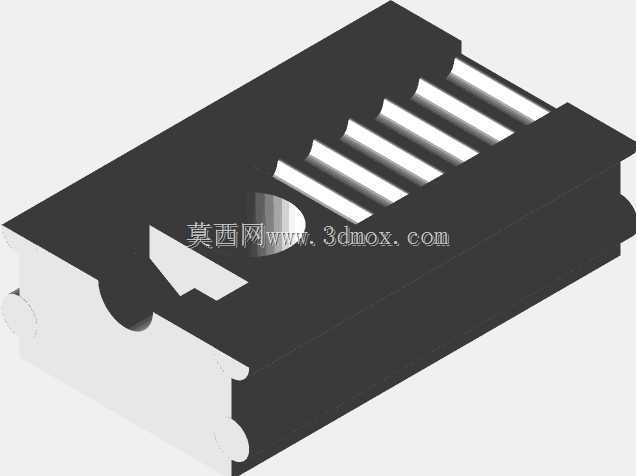

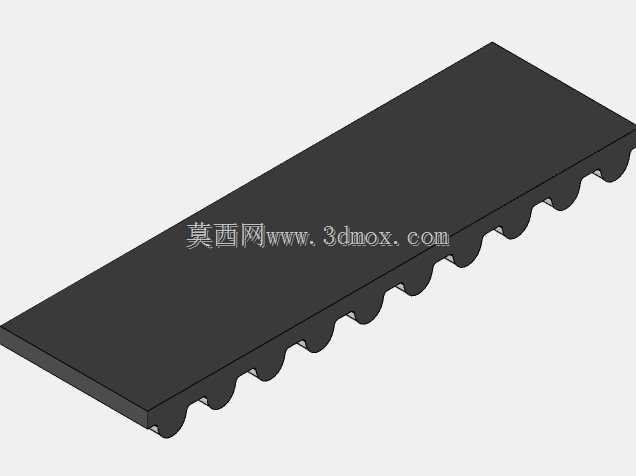

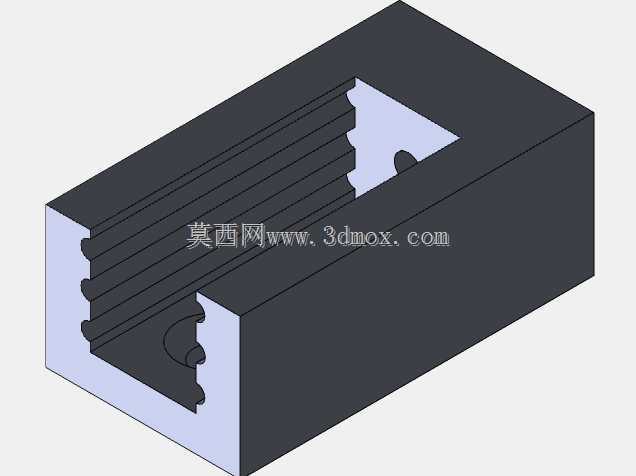

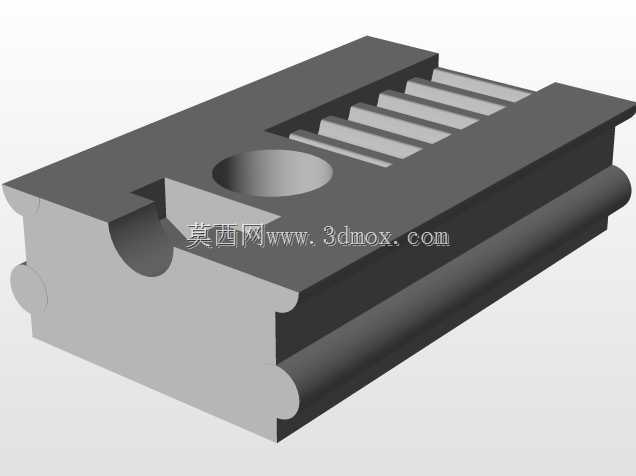

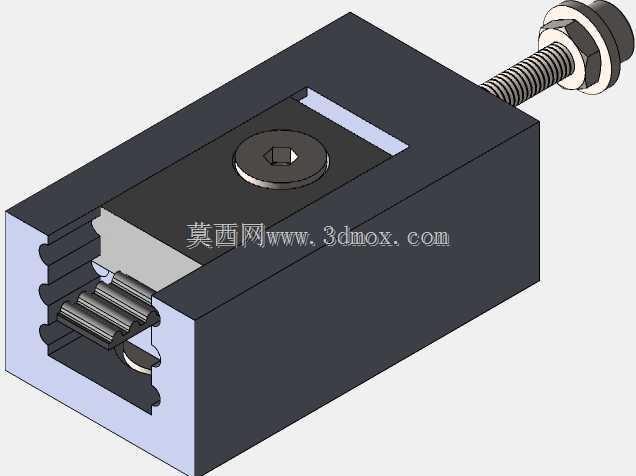

　　在小型自动化传动、桌面级数控设备、3D打印传动模组这类对同步带张紧精度有明确要求的场景里，GT2规格同步带的张紧度控制直接影响传动回程误差、运行噪音与皮带使用寿命。这款张紧锁紧装置正是针对GT2同步带的安装张紧需求设计，区别于常规的惰轮张紧结构，它采用集成式滑块锁紧设计，不需要额外加工复杂的安装槽位，可直接适配标准铝型材的槽口安装，大幅降低现场装配的调整难度。从结构设计逻辑来看，装置主体采用方块式基座，基座内部开有与GT2同步带齿形匹配的卡槽，安装时同步带可直接卡入卡槽内，依靠基座内的压块配合内六角锁紧螺丝实现皮带的夹持固定，避免张紧调节过程中皮带出现打滑、移位的问题。基座侧边伸出的调节螺杆穿过安装座的固定端面，

　　通过两端的锁紧螺母即可实现张紧行程的微调，调节完成后直接锁死螺母即可保持张紧力恒定，不需要额外的防松结构即可在长期往复传动中保持张紧状态稳定。从安装边界来看，基座的外形尺寸适配20系列铝型材的槽宽，安装时可直接嵌入型材槽内滑动，不需要额外设计转接安装板，整体安装后突出型材表面的高度控制在较低范围，不会与设备内的走线、其他运动部件产生干涉。调节螺杆的长度预留了足够的张紧行程，可覆盖GT2同步带在不同中心距安装场景下的张紧调节量，不管是短距离的XY轴传动模组，还是较长行程的龙门传动结构，都能通过调整螺母位置获得合适的皮带张紧力。实际使用过程中，这类张紧装置相比传统的惰轮压合张紧方式，不会额外增加皮带的弯折次数，能有效降低皮带的疲劳损耗，

　　同时张紧力的调节精度更高，可通过螺母的旋转圈数精准控制张紧量，避免张紧力过大导致的皮带拉伸变形、轴承受力过载，或是张紧力不足导致的传动跳齿、回程误差超差问题。装置的夹持面做了防滑齿形处理，与同步带的齿面完全贴合，锁紧后不会出现皮带滑脱的问题，即使在高速往复传动的工况下，也能保持夹持位置稳定。在结构细节设计上，基座的滑动面与型材槽的接触面做了间隙适配，滑动调节时阻力均匀，不会出现卡滞、偏斜的问题，调节螺杆与基座的连接部位采用嵌入式固定，调节过程中不会出现螺杆晃动、轴线偏移的情况，保证张紧力始终沿皮带传动的切线方向施加，不会产生额外的侧向分力影响带轮的受力状态。针对不同的安装场景，这款装置既可以用于同步带的固定端张紧调节，

　　也可以作为移动端的张紧锁紧结构使用，不需要修改结构即可适配多种安装布局，在小型输送线、桌面机械手、精密传动模组的设计中，可直接选型套用，减少设计阶段的重复建模工作量，同时也能降低装配现场的调试难度，不需要经验丰富的装配人员即可快速完成皮带张紧度的调整，保证每台设备的传动状态一致性。
