GT2规格40与80齿组合同步带轮结构

　　这套同步带轮组合在轻工自动化、桌面级数控设备、小型输送机构里的应用占比极高，尤其是对传动精度有要求的点位传动场景，GT2齿形的节距特性决定了它在小负载高精度传动里的适配性，相比MXL齿形，GT2的齿槽啮合间隙更小，反向空程量能控制在极小范围内，做短距离往复传动的时候不会出现明显的回程误差，很多做小型滑台、3D打印运动轴、视觉检测移位机构的工程师，在选型阶段都会优先考虑这个齿形的带轮。

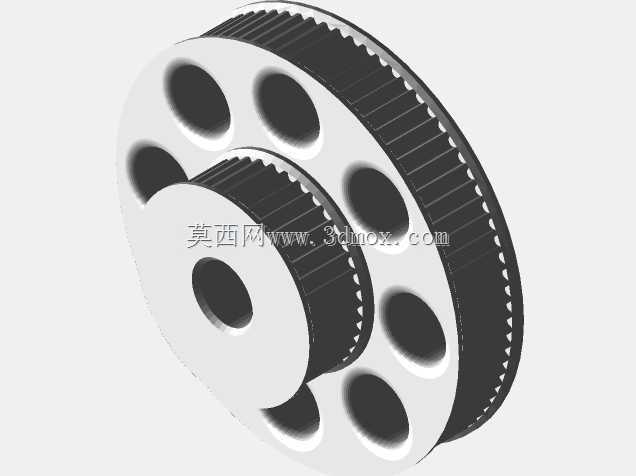

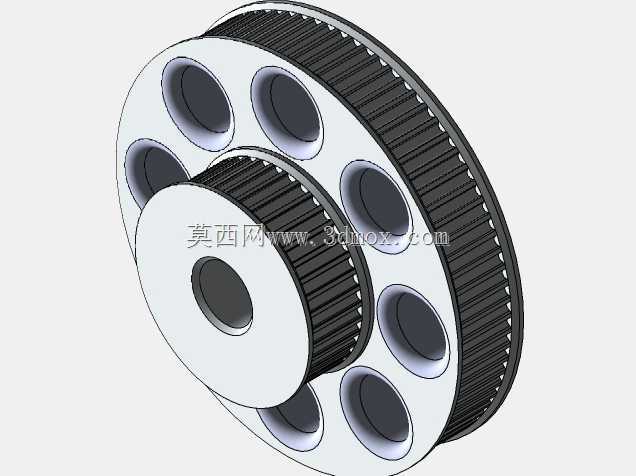

　　从结构设计来看，两个带轮都采用了辐板式减重设计，大带轮的辐板上均匀开设了六个圆形减重孔，这不是单纯为了省材料，小尺寸带轮做减重孔的核心作用是降低转动惯量，尤其是高速往复运动的轴端，转动惯量过大的话，伺服电机启停的时候会出现过冲，定位精度会受影响，同时减重孔也能方便装配的时候穿杆借力，拧紧端部锁紧螺钉的时候不用额外做工装卡持带轮外圆，避免夹伤带轮的齿面影响啮合精度。小带轮采用实心辐板结构，是因为小带轮本身直径小，就算做减重孔对惯量的影响也微乎其微，反而会削弱带轮与轴配合段的结构强度，小带轮的啮合齿数少，传动过程中齿面承受的接触应力更大，实心结构能保证轮毂部分的刚性，避免长期运行后轮毂开裂。

　　齿形部分的设计严格遵循GT2带轮的齿廓参数，齿顶做了微小的圆角过渡，不会在同步带啮入啮出的时候切割带齿的根部，很多新手设计带轮的时候会把齿顶做的太尖锐，运行几千小时后同步带的齿根就会出现裂纹，提前失效。带轮的挡边是和轮体一体加工的，两侧挡边的高度刚好高出带齿顶面1.5mm左右，既能防止同步带运行过程中跑偏脱带，又不会因为挡边过高蹭到同步带的侧边造成带边磨损。两个带轮的内孔都采用了光孔加紧定螺钉的锁紧方式，这种锁紧方式适合小扭矩传动场景，装配的时候不需要做复杂的键槽加工，轴上也不用铣键槽，对小直径轴的强度削弱极小，紧定螺钉的位置选在两个齿槽对应的轮毂位置，不会因为拧紧紧定螺钉导致轮毂变形挤压内孔，造成装配后带轮的径向圆跳动超差。

　　安装边界上，大带轮的节圆直径对应80齿GT2规格，计算下来节圆直径在50.93mm左右，轮缘总宽度比适配的同步带宽出2mm，装配的时候要保证带轮的定位端面和轴的垂直度控制在0.02mm以内，不然带轮旋转的时候会出现端面跳动，带动同步带左右窜动。小带轮对应40齿GT2规格，节圆直径是大带轮的一半，刚好实现2:1的传动比，两个带轮装配的时候要保证端面共面，共面度误差不能超过0.5mm，不然同步带会出现单侧受力，加剧带齿的磨损。中心距的调整范围要预留出同步带安装的张紧量，一般比理论中心距小3-5mm，方便套入同步带后张紧，张紧力控制在手指按压同步带跨度中点，下压量为跨度的1/64即可，过紧会加大轴和轴承的径向载荷，过松则会出现跳齿丢步的问题。

　　实际使用中，这套带轮组合适配宽度6mm的GT2同步带，额定传递扭矩能达到0.5N·m左右，完全满足小型自动化设备的运动轴传动需求，轮体采用铝合金加工的话，表面做硬质阳极氧化处理，能提升齿面的耐磨性，长期运行不会出现齿面磨损失效的问题，相比钢制带轮，铝合金带轮的重量更轻，惯量更小，更适合高速往复的运动场景。设计的时候还特意将带轮的齿面粗糙度控制在Ra1.6以下，粗糙度过高会加快同步带的磨损，过于光滑又会让啮合过程中夹带的杂质无法排出，反而加剧齿面的磨粒磨损。
