GT2型25带宽50齿同步带轮结构设计

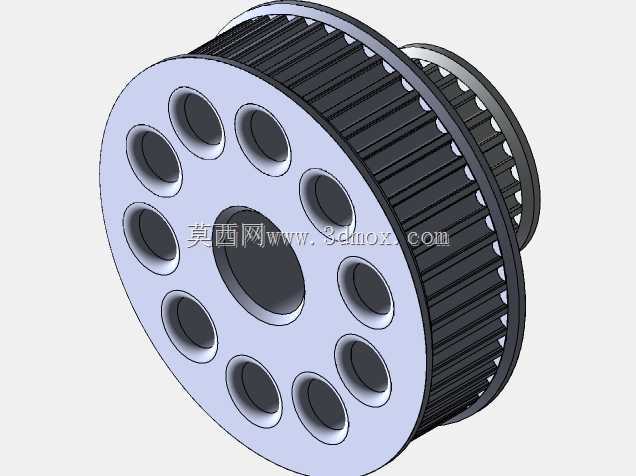

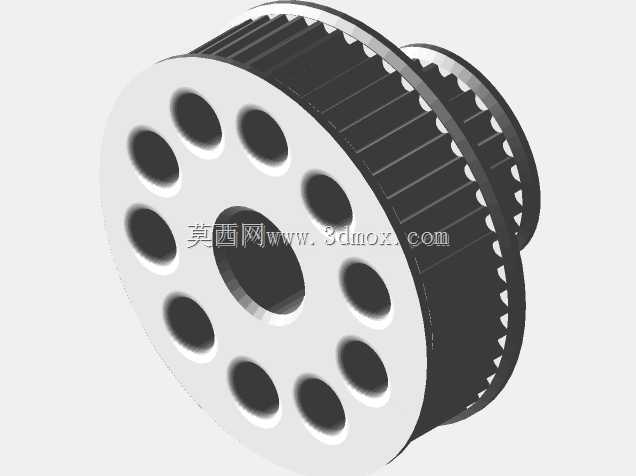

　　在轻载精密传动场景中，GT2同步带轮是3D打印设备、小型自动化输送模组、桌面级数控雕刻机、精密检测位移平台里的核心传动部件，这类带轮依靠齿形啮合传递扭矩，相比平带传动不存在打滑问题，传动比精度可以控制在0.01以内，完全满足小行程高精度位移的传动需求。这款带轮适配25mm宽度的GT2同步带，齿部参数严格匹配GT2带型的2mm节距标准，齿槽轮廓做了适配圆弧过渡，避免带齿啮合过程中出现卡滞、啃齿的问题，长期运行下同步带的磨损量可以控制在较低水平，有效延长传动副的维护周期。从结构设计来看，带轮主体采用辐板式减重结构，端面均匀分布10个圆形减重孔，在保证轮体径向刚度、齿部受力强度的前提下，尽可能降低了带轮自身的转动惯量，对于频繁启停、

　　正反转切换的精密传动场景来说，更低的转动惯量可以减少伺服电机的动态响应滞后，提升传动系统的定位精度。带轮采用双侧挡边设计，挡边高度略高于带齿顶面，安装后可以完全限制同步带的轴向窜动，即使在带轮安装存在小幅平行度偏差、传动过程中带体存在小幅侧向力的情况下，也不会出现同步带脱轮的故障，大幅提升传动系统的运行可靠性。带轮中心的安装孔做了公差适配设计，可以根据实际安装需求加工成不同直径的光孔或者带键槽的配合孔，适配不同输出轴径的伺服电机、步进电机安装需求，孔与轴的配合公差推荐选用H7/k6的过渡配合，既可以保证传动过程中不出现轴孔相对滑动，也方便后期维护拆卸。轮体的安装端面做了平面度管控，安装时靠紧电机轴肩后可以保证带轮的端面跳动控制在0.

　　02mm以内，避免高速运转时带轮出现偏摆，导致同步带受力不均产生异常磨损。从安装边界来看，这款带轮的节圆直径对应50齿2mm节距为31.83mm，外圆直径略小于节圆直径，双侧挡边的最大外径比带轮齿顶圆大3mm左右，安装时需要预留足够的径向空间，避免挡边和周边的结构件发生运动干涉；带轮的总宽度适配25mm带宽，挡边之间的内空尺寸比带宽大0.5mm，既可以给带体留出小幅的窜动空间，也不会因为间隙过大导致带体偏移。在实际选型应用中，这类带轮通常和同规格的GT2从动轮搭配使用，中心距调整范围可以根据设备的传动行程需求灵活设置，安装时需要保证主从动带轮的端面共面，平行度偏差控制在1度以内，张紧力调整到合适区间：

　　张紧力过大会导致带齿和轮齿的啮合压力过大，加速带体磨损和轴承负载；张紧力过小则会出现传动回程间隙，影响定位精度。这款带轮的结构设计充分考虑了轻载精密传动的实际需求，没有冗余的结构，所有尺寸设计都围绕传动精度、运行可靠性、轻量化三个核心目标，在桌面级精密设备的传动系统中，这类结构的同步带轮已经经过了大量实际工况验证，能够在0-3000rpm的转速区间稳定运行，传动噪音控制在55分贝以内，完全满足民用、工业级小型精密设备的使用要求。在三维建模过程中，齿形的绘制是核心难点，需要严格按照GT2带型的齿廓参数绘制渐开线或者圆弧齿形，保证齿距累积误差控制在0.01mm以内，否则安装后会出现啮合不顺、传动卡顿的问题；减重孔的分布需要做动平衡校验，虽然这类小尺寸带轮的转速不算极高，但均匀分布的减重孔可以避免轮体出现质心偏移，高速运转时不会产生额外的振动。挡边和轮体的连接位置做了圆角过渡，避免应力集中导致挡边在长期受侧向力的情况下出现断裂，轮体的壁厚经过强度校核，在传递额定扭矩的情况下，轮体的最大变形量不超过0.005mm，不会因为受力变形影响齿形啮合精度。
