实验室可调直流稳压电源外壳结构设计

项目分类:配电柜 发布时间:2021-12-10 ID:441840
  • 实验室可调直流稳压电源外壳结构设计
  • 实验室可调直流稳压电源外壳结构设计

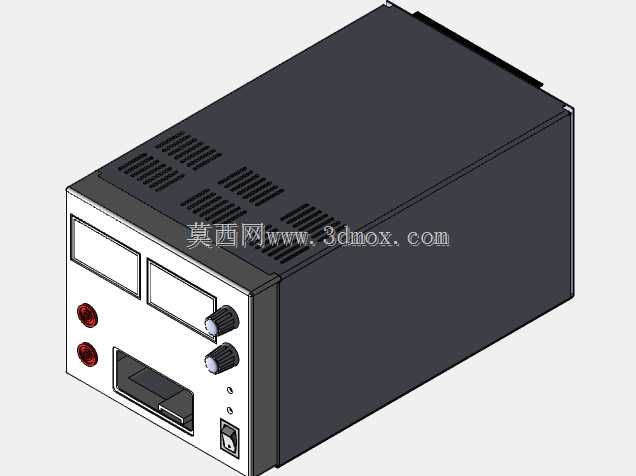

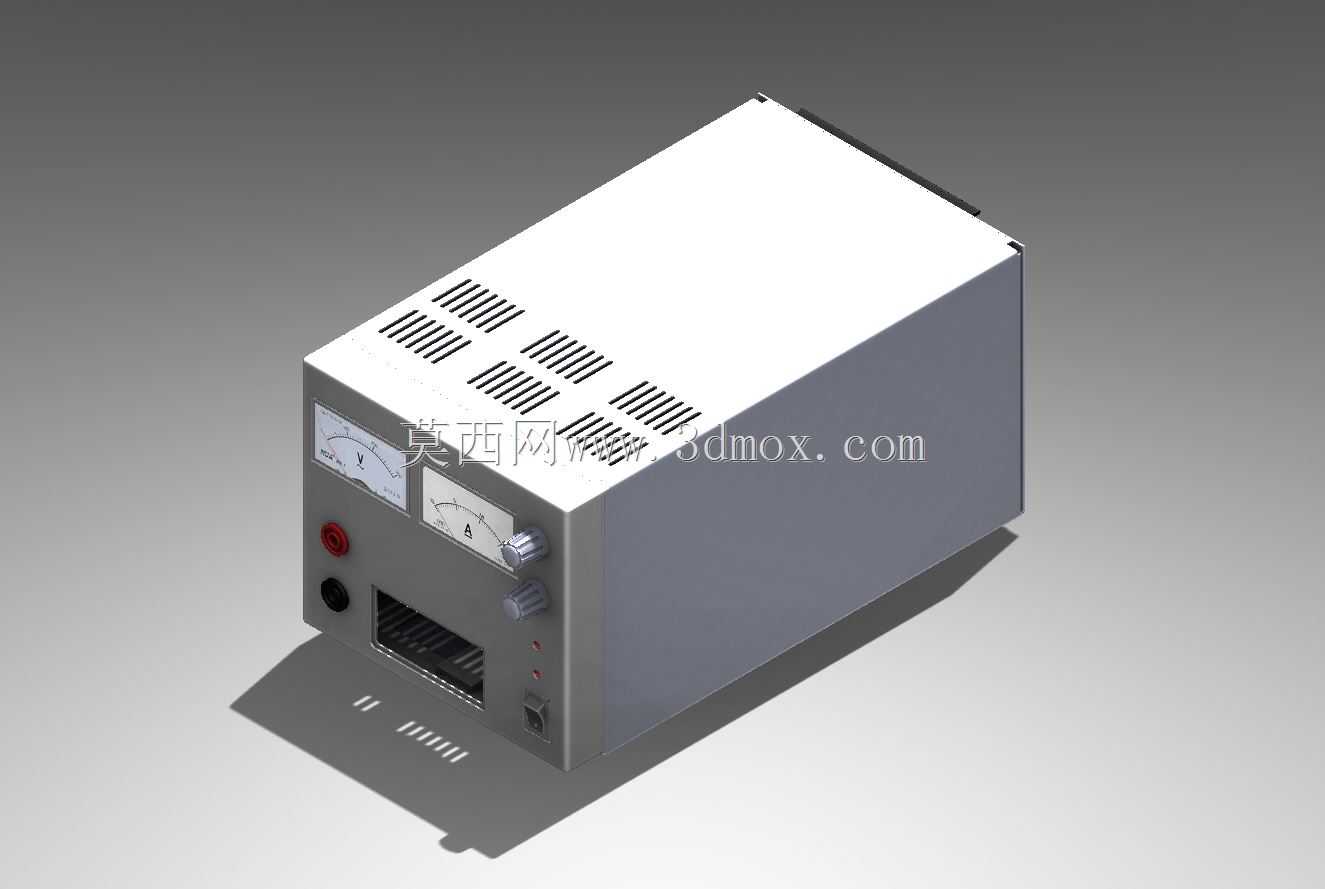

  这款可调直流稳压电源的结构设计,主要面向实验室电子调试、小功率设备供电、元器件老化测试这类常见场景,日常在电子维修工位、高校电子实验室、小型电子产品研发台位上都能见到同类型设备的身影,核心作用是为被测电路、待调试模块提供稳定可调的直流电压电流输出,避免直接取用市电带来的电压波动、过流烧件风险。从结构布局来看,整机采用长方体钣金壳体设计,顶面预留多组阵列式通风散热槽,槽孔的排布方向顺着内部功率器件的散热风道走向,能在不额外增加壳体高度的前提下,保证内部变压器、整流桥、调整管这类发热元件的热量自然散出,无需额外加装高转速散热风扇,也能降低长期运行的风噪干扰,适合实验室安静的作业环境。前面板的布局遵循操作频次优先级排布,

  最上方左侧布置电压表头、右侧布置电流表头,操作人员站在设备正前方时,视线自然下落就能直接读取输出的电压电流数值,无需俯身或者侧头查看;表头下方依次布置电压调节旋钮、电流调节旋钮,旋钮的阻尼手感在建模时就预留了标准件的安装公差,适配市面上常见的胶木旋钮配件,旋钮下方预留输出接线端子、电源开关、状态指示灯的安装位,接线端子的间距满足常规4mm香蕉插头的插拔空间,不会出现相邻插头干涉的问题。壳体的侧面采用整面折弯钣金结构,没有多余的开孔,既可以提升整机的结构刚性,避免搬运过程中侧面受力变形挤压内部走线,也能减少外部灰尘从侧面进入设备内部的概率,后期维护时只需拆开顶面或者后面板的固定螺丝,就能直接接触到内部的电路板、变压器等元件,

  维护操作空间充足。从安装边界来看,整机的宽度控制在200mm以内,深度在280mm左右,高度约150mm,底部预留四个橡胶脚垫的安装位置,放置在标准实验台面上时,脚垫能起到防滑、减震的作用,同时垫高壳体底部10mm左右的空间,让底部的空气可以流通,辅助带走壳体内部下沉的热量;后面板预留市电输入插座、保险丝座、接地端子的安装位,输入插座选用标准品字插座,和常规台式电脑的电源线通用,替换配件十分容易获取。设计过程中,钣金折弯的圆角半径统一取1.5mm,适配常规1.2mm厚度冷轧钢板的折弯工艺,所有开孔的边缘都预留了去毛刺的工艺余量,避免组装时划伤操作人员或者破坏导线绝缘层;内部预留了线路板安装柱、变压器固定支架的安装孔位,

  孔位的公差按照钣金件的常规加工精度取±0.1mm,保证后期装配时标准件可以顺利对位,不需要二次扩孔修正。前面板的显示区域和操作区域做了视觉分区,表头安装位的周围预留了丝印刻度的空间,方便后期印刷电压电流的调节范围标识,旋钮周围也预留了刻度环的安装位置,操作人员可以通过刻度环快速预判输出参数的大致范围,提升调试效率。考虑到这类设备经常需要在不同工位之间移动,壳体的边角处做了小圆弧过渡处理,没有尖锐的直角,搬运时不会磕碰划伤手臂,整机的重量主要集中在内部的变压器部件,建模时特意将变压器的安装位置设计在壳体靠后下方的区域,让整机的重心落在底部脚垫的支撑范围中心,即使不小心碰到设备前部,也不容易出现前倾翻倒的情况。输出端子的旁边预留了外接扩展接口的安装位,后期如果需要增加输出关断、过流报警这类附加功能,不需要重新加工前面板,直接利用预留位安装接口即可,给后续的功能迭代留出了足够的结构冗余。
