可旋转底座式台虎钳夹持工装结构

　　在机械加工、钳工装配、维修作业的各类场景中，台虎钳是工位上不可或缺的基础夹持工装，这款带旋转底座的台虎钳结构，完全围绕一线作业的实际夹持需求完成结构设计，适配绝大多数台式作业工位的安装与使用要求。从实际使用场景来看，这类台虎钳可覆盖金工实训工位的锉削、锯切、划线作业，小型机加工工位的工件装夹固定，设备维修场景下的小型零部件拆装夹持，甚至是家用五金维修、手工制作场景的工件固定，适用场景跨度极大，是通用性极强的手动夹持设备。

　　这款台虎钳的功能设计完全贴合实际操作逻辑，核心夹持部分采用活动钳身与固定钳身配合的结构，钳口位置预留了可更换钳口板的安装位，日常使用中可根据夹持工件的材质更换不同表面纹理、硬度的钳口板，比如夹持软质金属、木质工件时可更换带铜垫或者橡胶垫的钳口，避免夹伤工件表面，夹持硬质钢材工件时可更换带齿纹的淬火钳口板，提升夹持摩擦力防止工件滑脱。钳身的进给结构采用丝杠传动，通过端部的转动手柄驱动丝杠旋转，带动活动钳身沿导轨方向平稳移动，实现钳口的开合动作，丝杠的螺距设计兼顾了夹持进给速度与夹持力输出，转动手柄的力臂长度经过合理匹配，操作人员无需借助加力杆即可输出足够的夹持力，同时避免力臂过长导致的丝杠过载变形。

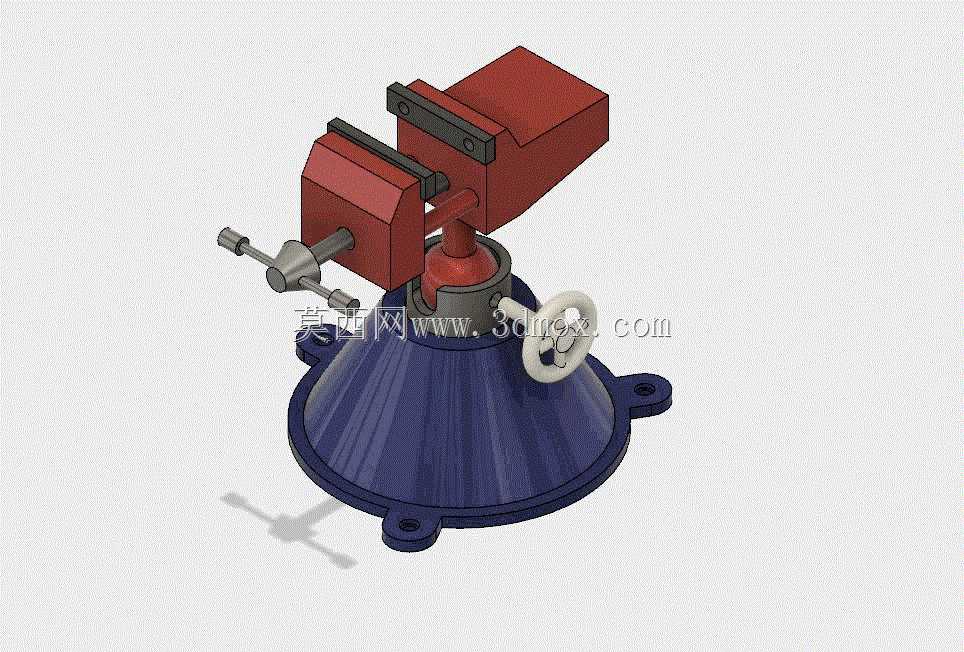

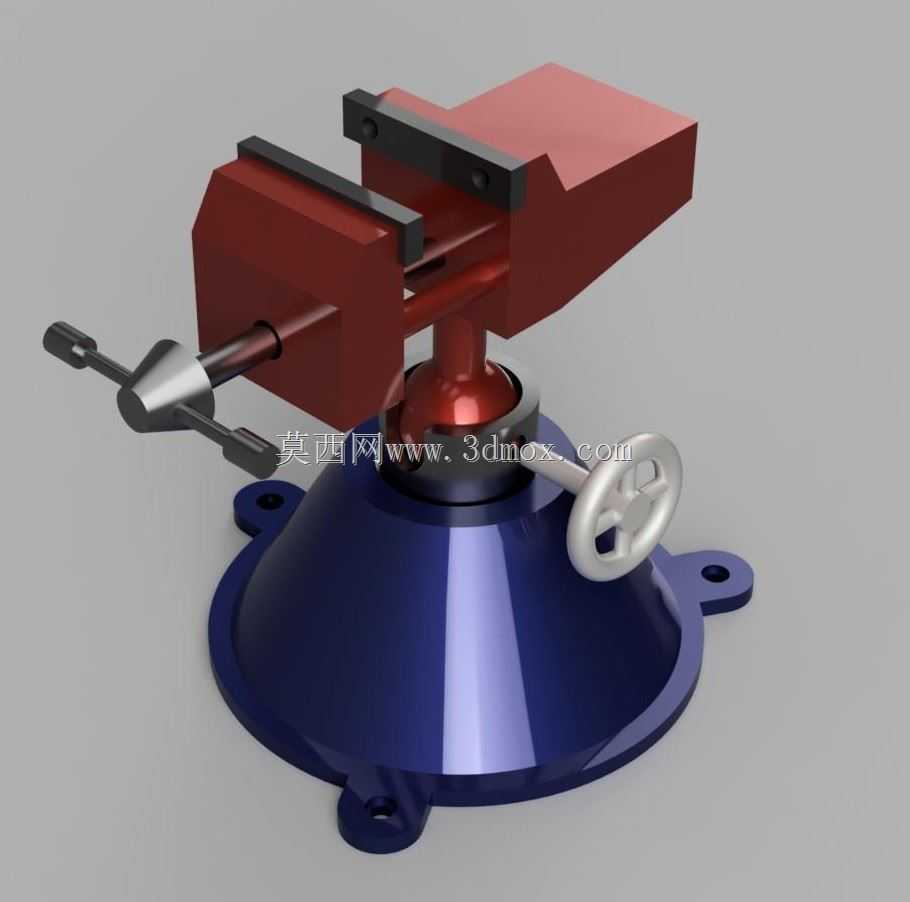

　　底座部分的设计是这款台虎钳的结构亮点，采用锥形加重底座结构，底部设置三个带安装孔的固定耳，可通过螺栓直接固定在木质或者钢制工作台台面上，底座自身的配重可有效降低装夹作业时的重心，减少夹持重型工件时的倾覆风险。底座与上部钳身之间设置了旋转锁紧机构，通过侧置的手轮即可控制旋转结构的锁紧与松开，松开时钳身可绕底座中心轴做360度水平旋转，操作人员可根据作业需求随意调整工件的夹持角度，无需反复松开工件重新装夹，调整到目标角度后锁紧手轮即可固定钳身角度，大幅提升多面加工作业的操作效率。

　　从设计思路层面来看，整个结构完全遵循工装夹具设计的实用性原则，没有多余的装饰性结构，所有部件的结构形态都服务于功能需求：钳身部分采用箱型结构设计，在保证整体结构刚性、承受夹持反力不变形的前提下，尽可能减少不必要的材料冗余，降低整体重量；丝杠与螺母的配合位置预留了足够的润滑空间，日常维护时可直接加注润滑脂，减少传动磨损延长使用寿命；所有操作手柄的位置都设置在操作人员站立或者坐姿作业时可轻松触及的范围，操作时无需过度探身或者调整站位，符合人机工程学要求。

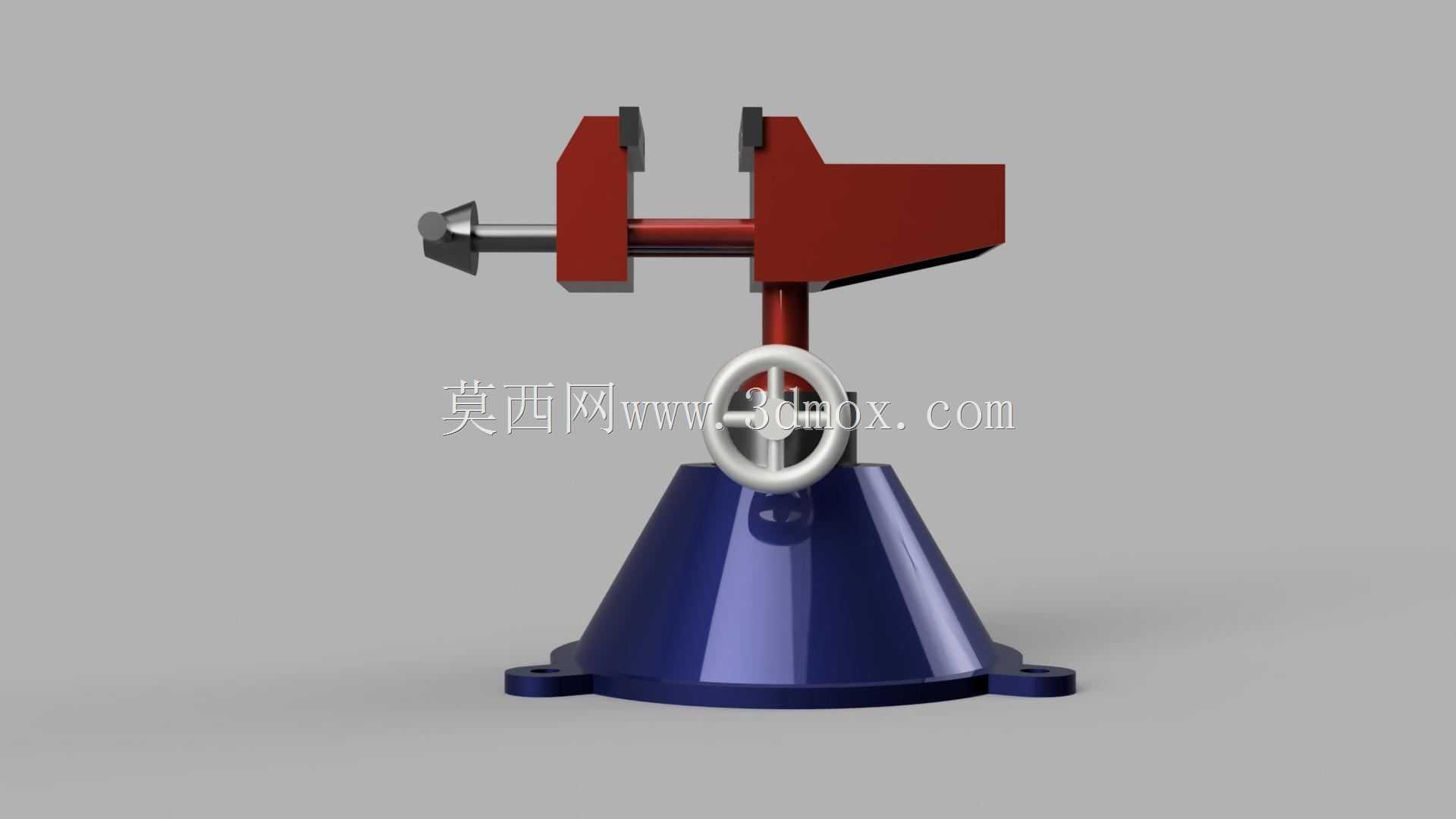

　　关于安装边界与外形尺寸的匹配，这款台虎钳的底座安装孔位按照通用台虎钳的安装尺寸规范设计，三个固定耳的安装孔中心距适配市面上绝大多数常规钳工工作台的预留安装位，安装时只需在工作台对应位置钻出匹配螺栓直径的通孔，使用配套螺栓加防松垫圈紧固即可完成安装，无需额外制作过渡安装板。整体高度控制在常规作业的舒适操作区间，钳口闭合时的高度距离工作台面的尺寸，匹配操作人员坐姿作业时的肘部高度，长时间进行锉削、打磨作业时不易产生手臂疲劳；钳口的最大开合距离覆盖常规小型零部件的夹持尺寸范围，可满足绝大多数日常作业的工件夹持需求，不会出现开合行程不足无法装夹工件的问题。

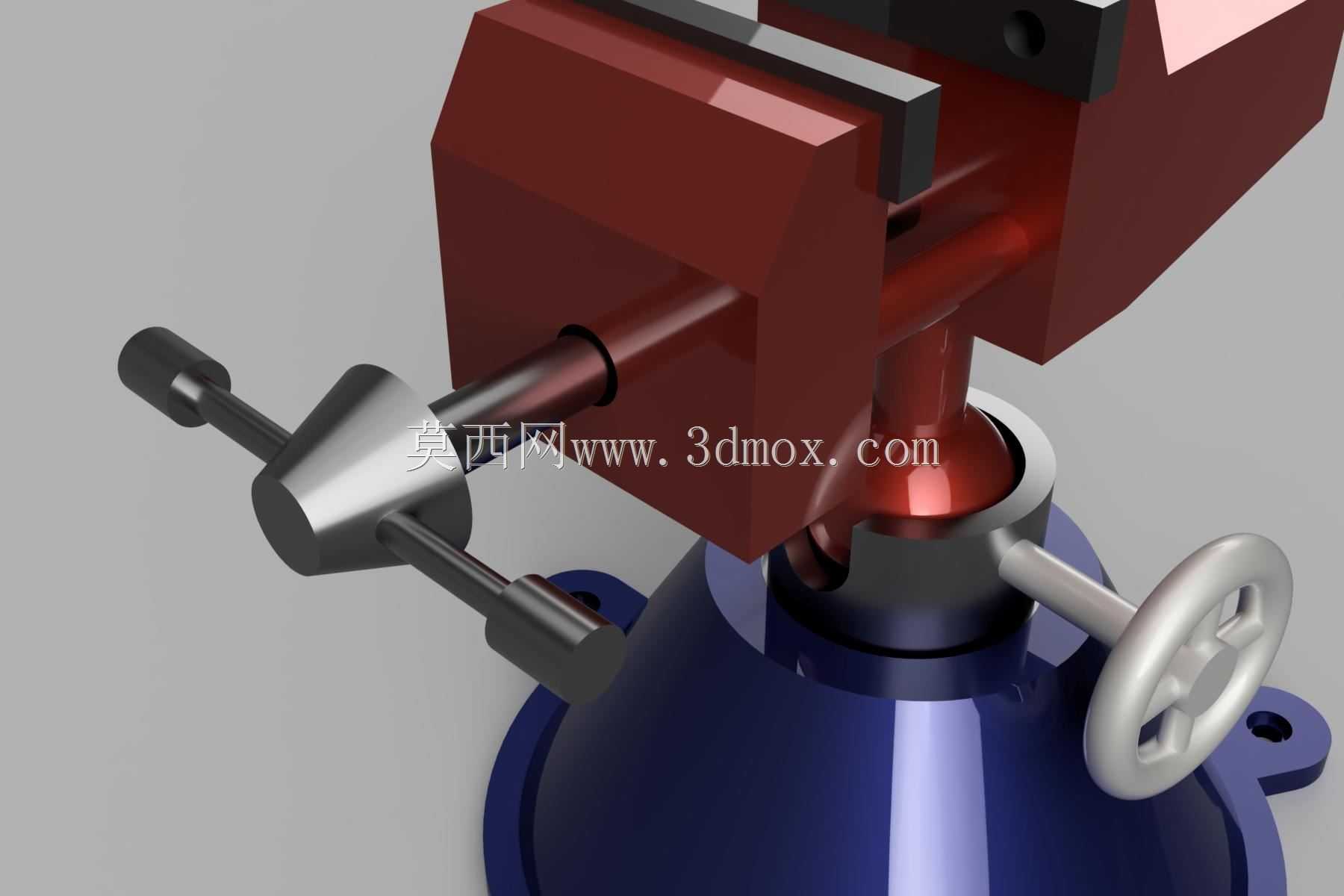

　　结构细节上，钳身与底座的旋转配合面采用了大直径接触面设计，可承受更大的偏转载荷，当夹持工件伸出钳口较长距离进行加工时，旋转配合面不会因为偏载产生卡滞或者变形；锁紧机构采用楔形锁紧结构，锁紧时接触面积大，锁紧力均匀分布在整个配合圆周上，锁紧后钳身不会出现晃动或者偏转，保证加工作业时的工件位置精度。丝杠的端部设置了限位结构，当活动钳身移动到最大开合位置时，限位结构会阻挡丝杠继续进给，避免操作时活动钳身从钳身导轨上滑脱，消除操作过程中的安全隐患。
