V型十二缸内燃机核心机体结构设计

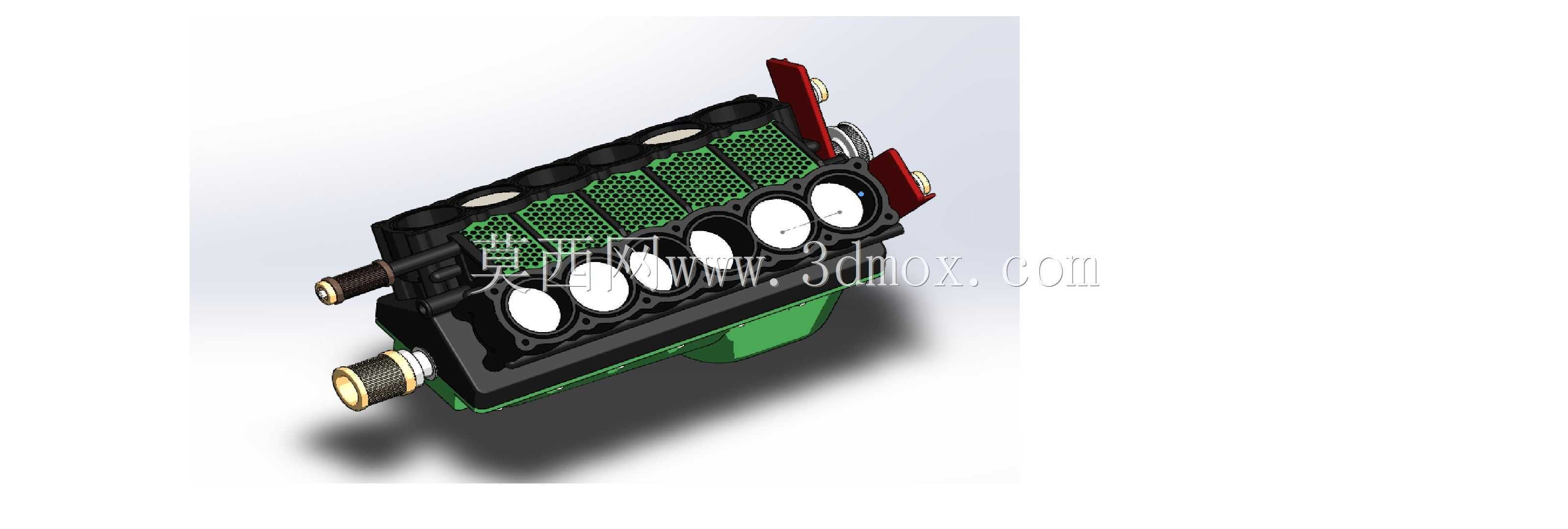

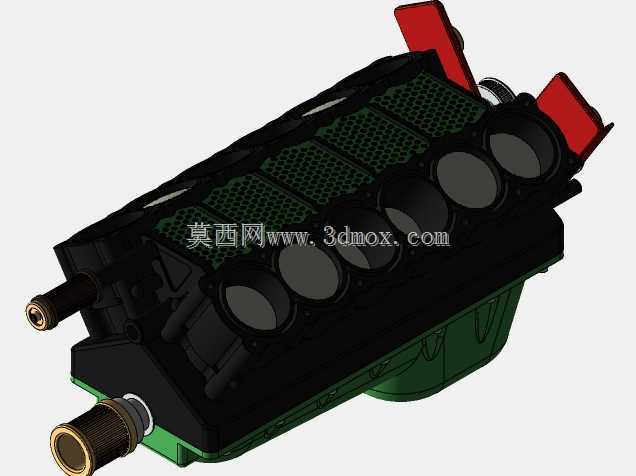

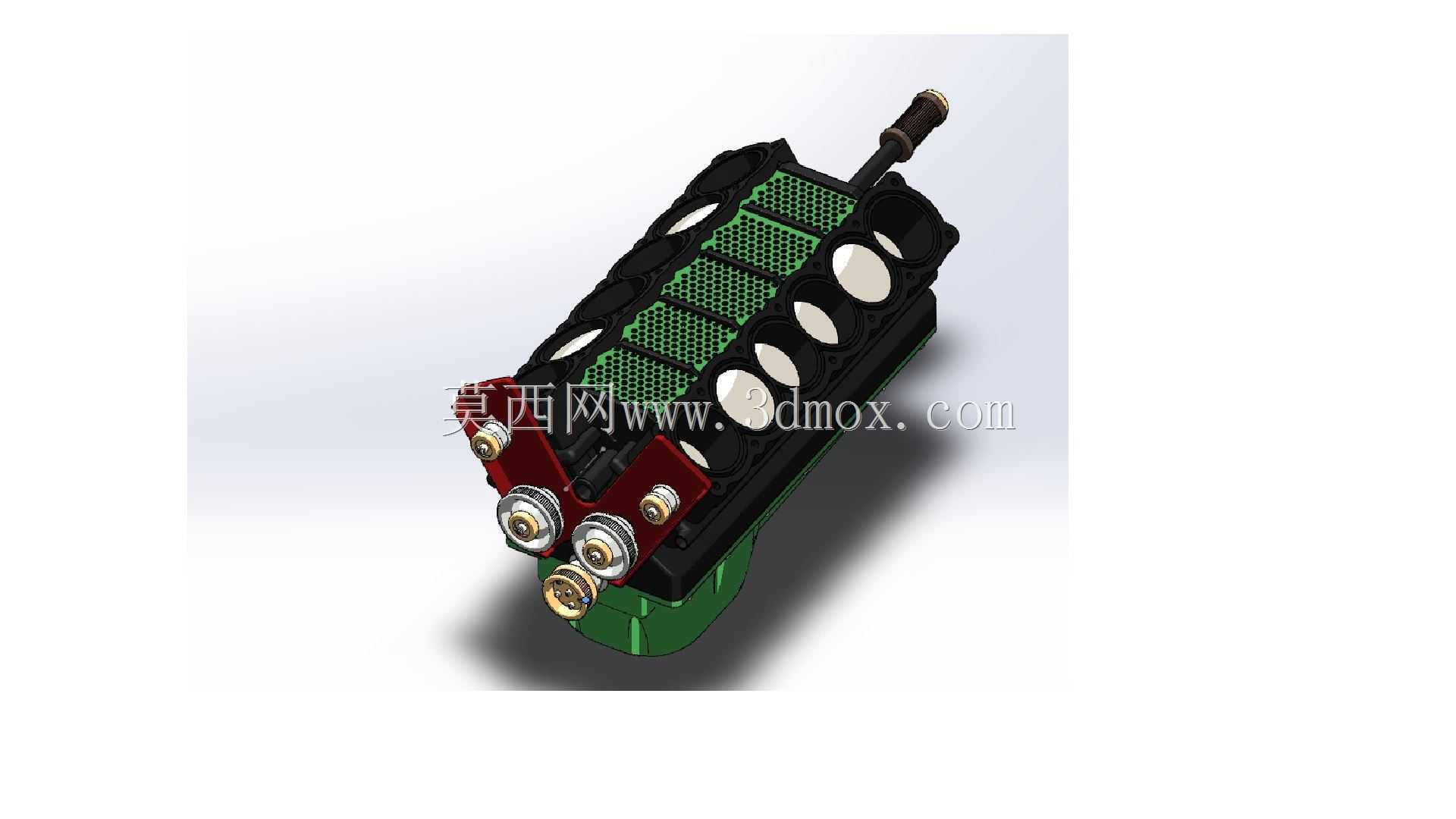

　　在高端乘用车、高性能赛车以及大型船舶辅机、固定式发电机组的动力选型场景中，V12结构内燃机始终是大排量高功率输出需求下的经典方案，其通过两列气缸呈V型夹角布置的结构形式，在缩短动力单元整体轴向长度的同时，能有效平衡活塞往复运动产生的一阶、二阶惯性力，让整机运行的平顺性远优于同排量直列布局机型，也为高转速区间的持续稳定动力输出提供了结构基础。本次呈现的V12发动机三维结构，完整还原了量产机型核心的缸体、进气道、输出轴端以及上部气门室区域的装配关系，建模过程中优先对齐了实际量产机型的安装边界约束：从整机布局来看，两列气缸的V型夹角经过反复校核，既保证了进气歧管、点火组件的布置空间，也控制了整机宽度尺寸，

　　避免在整车前置后驱布局的机舱内出现与纵梁、悬架塔顶的安装干涉；缸体下部集成的加强筋结构，顺着曲轴受力的传递路径布置，在不额外增加过多壁厚的前提下，提升了缸体整体的抗弯扭刚度，能承受大扭矩输出时的交变载荷冲击。从功能实现逻辑来看，模型中还原的每列6个气缸的进气流道，采用了等长设计思路，保证各缸进气量的一致性，避免不同气缸因进气效率差异导致的做功不均，减少整机运行时的振动波动；前端伸出的动力输出轴端，预留了与飞轮、离合器总成或者变速箱输入轴对接的安装定位面，轴径尺寸、键槽位置都按照通用动力对接标准设计，可直接匹配不同应用场景下的动力传递组件；上部两侧的红色装饰罩下方，对应预留了气门驱动机构、点火线圈的安装空间，

　　罩体本身的卡扣安装位也做了细节还原，兼顾了装配便利性与机舱内的视觉整洁度。在实际工程应用中，这类V12动力单元的安装固定点通常布置在缸体两侧的机脚位置，建模时也同步对齐了常规乘用车动力总成悬置的安装孔位坐标，在做整车总布置校核时，可直接导入模型完成机舱间隙、传动轴角度、散热系统管路走向的匹配验证；缸体下部的油底壳安装法兰面，按照密封要求做了平面度的结构约束，对应的螺栓孔位均匀分布，保证密封垫片压紧力均匀，避免运行过程中出现机油渗漏问题。不同于小排量发动机的紧凑化设计取向，V12机型的结构设计更侧重高负荷下的可靠性，比如缸体水套的流道走向，在建模时就考虑了各缸冷却的均匀性，避免前后端气缸出现过大的温差，

　　导致热变形不均影响活塞与缸壁的配合间隙；曲轴的支撑点位采用了多道主轴承座的布局，每两个连杆轴颈之间都设置独立的支撑结构，抵消曲轴高速旋转时的弯曲变形，让曲轴在高转速工况下仍能保持稳定的回转精度。对于三维建模从业者而言，这类大排量多缸发动机的建模难点，在于两列气缸错位布置的尺寸链校核，既要保证连杆在气缸内的运动无干涉，也要控制曲轴的轴向尺寸，避免整机长度超标；同时各附件的安装位坐标需要与周边系统做协同匹配，比如起动机、发电机、空调压缩机等附件的安装支架位置，都要在缸体设计阶段预留对应的安装凸台，减少后续改模的成本。在做教学演示或者结构拆解展示时，该模型可直接拆分出缸体、气门室罩、输出轴等独立部件，清晰展示V型发动机的内部结构逻辑，帮助从业者理解多缸内燃机的动力传递路径、各系统的装配关系，也能作为新机型研发初期的布局参考，快速验证不同V型夹角、不同缸径冲程参数下的整机尺寸边界，缩短前期方案迭代的周期。
