V型六缸内燃机组装结构设计方案

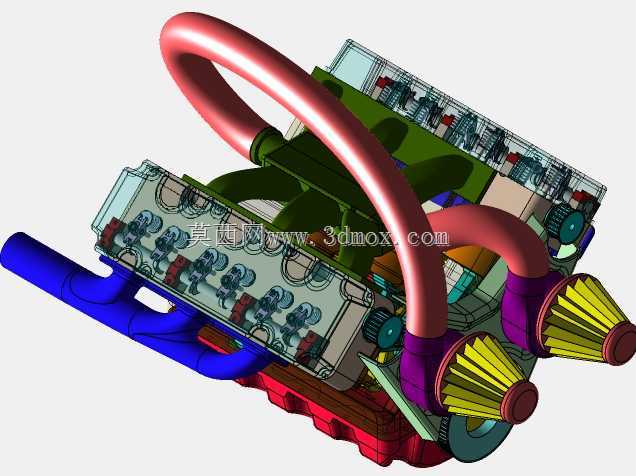

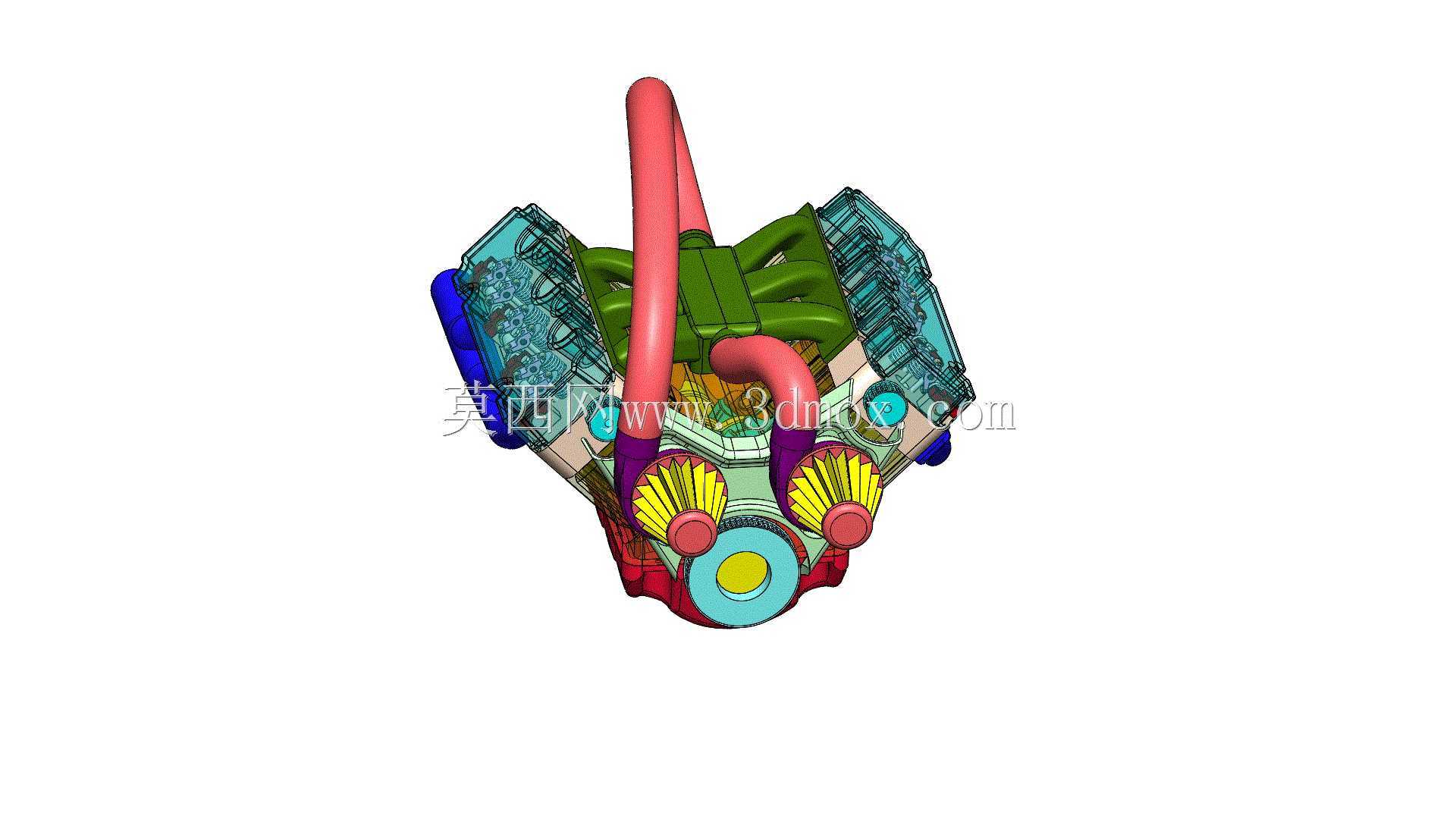

　　在乘用车动力匹配、小型船舶动力改装、非道路移动机械动力选型的场景中，V型六缸动力单元始终是兼顾动力输出平顺性与整机布置紧凑性的核心选择，这套V6动力结构的设计，首先围绕60度气缸夹角的核心参数展开，该夹角设定既能够平衡一阶、二阶往复惯性力，降低整机运转时的振动幅值，又能将动力单元的横向宽度控制在前置机舱、小型船用机舱的常规安装边界内，避免出现布置干涉问题。从结构组成来看，整套动力单元包含缸体总成、左右列气缸盖总成、曲柄连杆机构、配气机构、进排气歧管组件、冷却系统外接管路、前端附件驱动接口等核心模块，各模块的装配基准统一以缸体主轴承座孔的轴线为核心基准，所有配合面的形位公差在建模阶段就按照量产级的加工精度要求做了约束，

　　比如缸盖与缸体的结合面平面度、主轴承盖的定位销孔同轴度，都预留了实际加工时的工艺补偿空间，避免三维结构转生产图纸时出现工艺无法落地的问题。设计过程中优先考虑了实际装配的工艺顺序，先完成缸体内部曲轴、活塞连杆组件的分装，再依次安装主轴承盖、左右列气缸垫、气缸盖，之后完成凸轮轴、气门组件等配气机构的装配，最后布置进排气歧管、冷却管路、线束固定支架等外围附件，每一步装配的操作空间都在三维环境中做了干涉检查，确保实际装配时工具能够到达螺栓紧固位置，不会出现零部件装上去之后无法拧紧紧固件的问题。从安装边界来看，整套动力单元的悬置安装点设置在缸体两侧的加强筋位置，三个悬置点的坐标匹配常规前置后驱车型的机舱安装位，

　　同时预留了船用动力改装时的机脚调整空间，进排气接口的位置、尺寸也兼容市面上主流的进气歧管、排气头段改装配件，冷却系统的进出水口位置避开了前端附件驱动的皮带运行路径，防止出现管路磨损皮带的故障。这套结构的功能特性上，V型布局让整机的重心高度比直列六缸动力低15%左右，能够有效降低搭载设备的整体重心，提升运行稳定性，左右对称的进排气布局也能让各缸的进气效率更均匀，减少各缸输出功率的差值，降低曲轴的扭转振动。建模时对所有运动部件都做了运动仿真验证，曲轴运转到不同角度时，活塞的行程、气门的升程都不会出现干涉，活塞在上止点时与气缸盖燃烧室的间隙、气门开启时与活塞顶面的间隙都控制在安全范围内，同时预留了不同压缩比调整的修改空间，

　　设计人员可以根据不同的燃油标号、动力输出需求，调整活塞顶部的形状或者气缸垫的厚度来改变压缩比，不需要对整体结构做大规模修改。外围的管路布置也遵循了就近原则，冷却水路从缸体前端进水，分别流向左右两列气缸的水套，最后从缸盖后端汇流流出，保证各缸的冷却温度均匀，避免出现单缸过热的问题；进气歧管的长度经过谐振效应计算，能够在常用转速区间提升进气效率，优化扭矩输出曲线；排气歧管采用等长设计，让各缸的排气脉冲互不干扰，提升排气效率的同时降低排气噪音。对于结构设计从业者来说，这套V6动力的三维结构完整呈现了多缸内燃机从核心部件到外围附件的装配逻辑，每个零部件的连接方式、定位方式都符合实际工程要求，没有出现理想化的无法落地的结构，不管是用来做动力总成匹配的布置参考，还是用来学习内燃机的结构原理、装配工艺，都能提供直观的三维参照，也能作为同类动力产品改型设计的基础框架，减少前期结构搭建的重复工作量。
