带安装支架的滚轮摆杆式限位检测开关

　　在自动化生产线的工位挡停、3D打印机的运动轴限位、小型非标设备的门盖开合检测、AGV小车的边界防撞触发这类场景里，这类带定制安装支架的限位开关是出镜率极高的检测元件，它不需要复杂的通讯接线，依靠机械接触的硬触发逻辑就能完成到位信号的传递，抗干扰能力远高于多数非接触式检测元件，在车间存在油污、金属粉尘、轻度电磁干扰的工况下也能稳定工作，不会因为光线变化、金属碎屑遮挡出现误触发的问题。

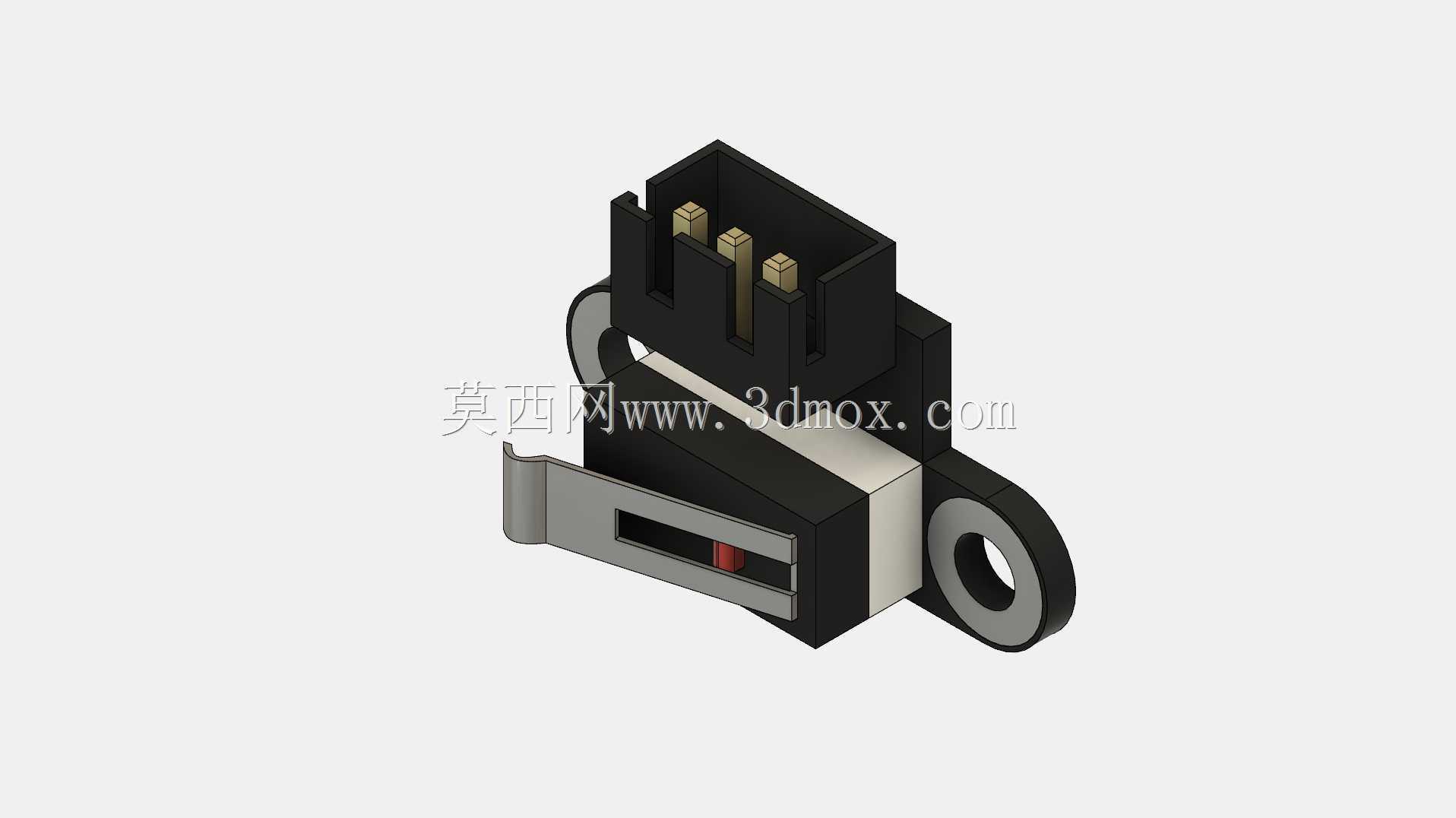

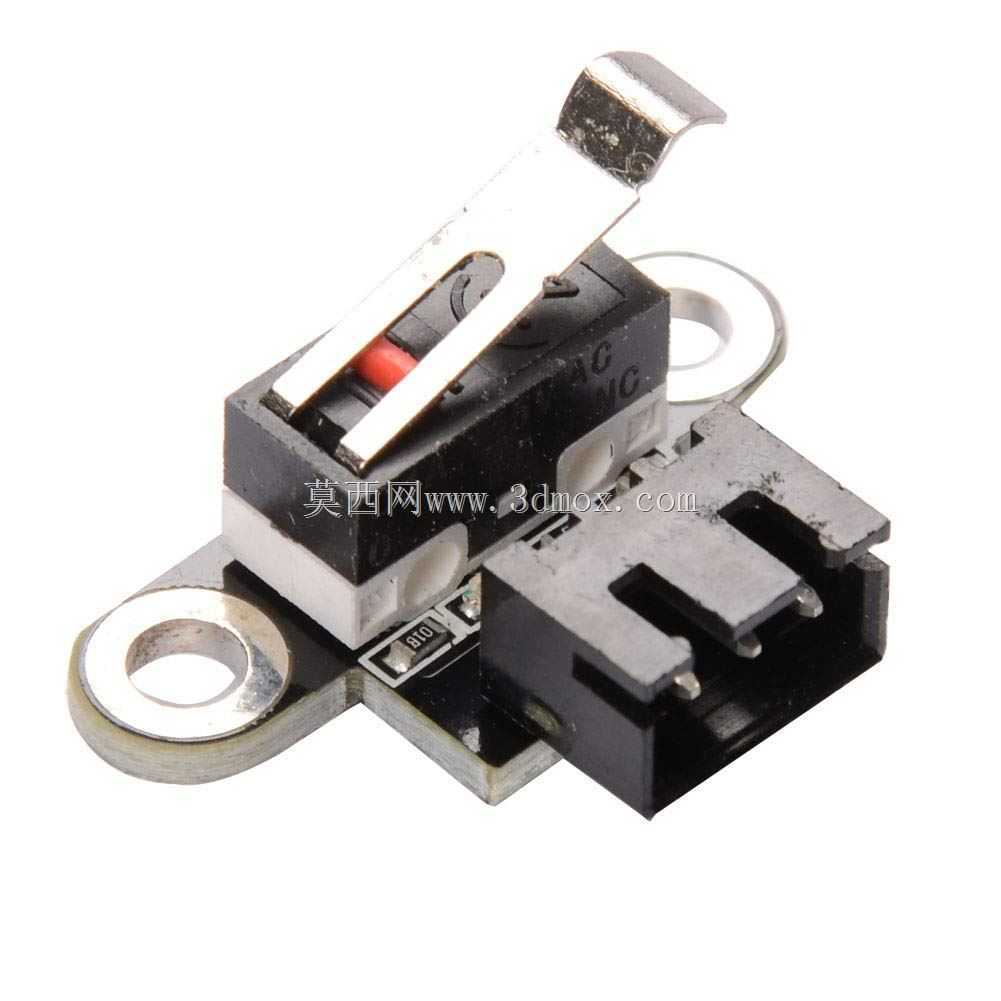

　　这款开关的核心触发单元采用经典的微动开关结构，摆杆端部的金属滚轮是直接接触被检测部件的部位，滚轮采用光滑金属材质，接触被检测运动部件时会产生滚动摩擦，不会像硬质塑料摆杆那样长期摩擦后出现磨损起毛、卡滞的问题，摆杆的触发行程经过精确匹配，当被检测部件推动摆杆下压到额定行程时，内部的触点会完成快速通断动作，动作响应的滞后量控制在极小范围内，不会因为触发延迟导致设备超程运行。开关本体上的红色触发指示块能让现场调试人员直观看到触点的动作状态，不需要借助万用表测量就能判断开关是否正常触发，大幅降低现场调试的排查难度。

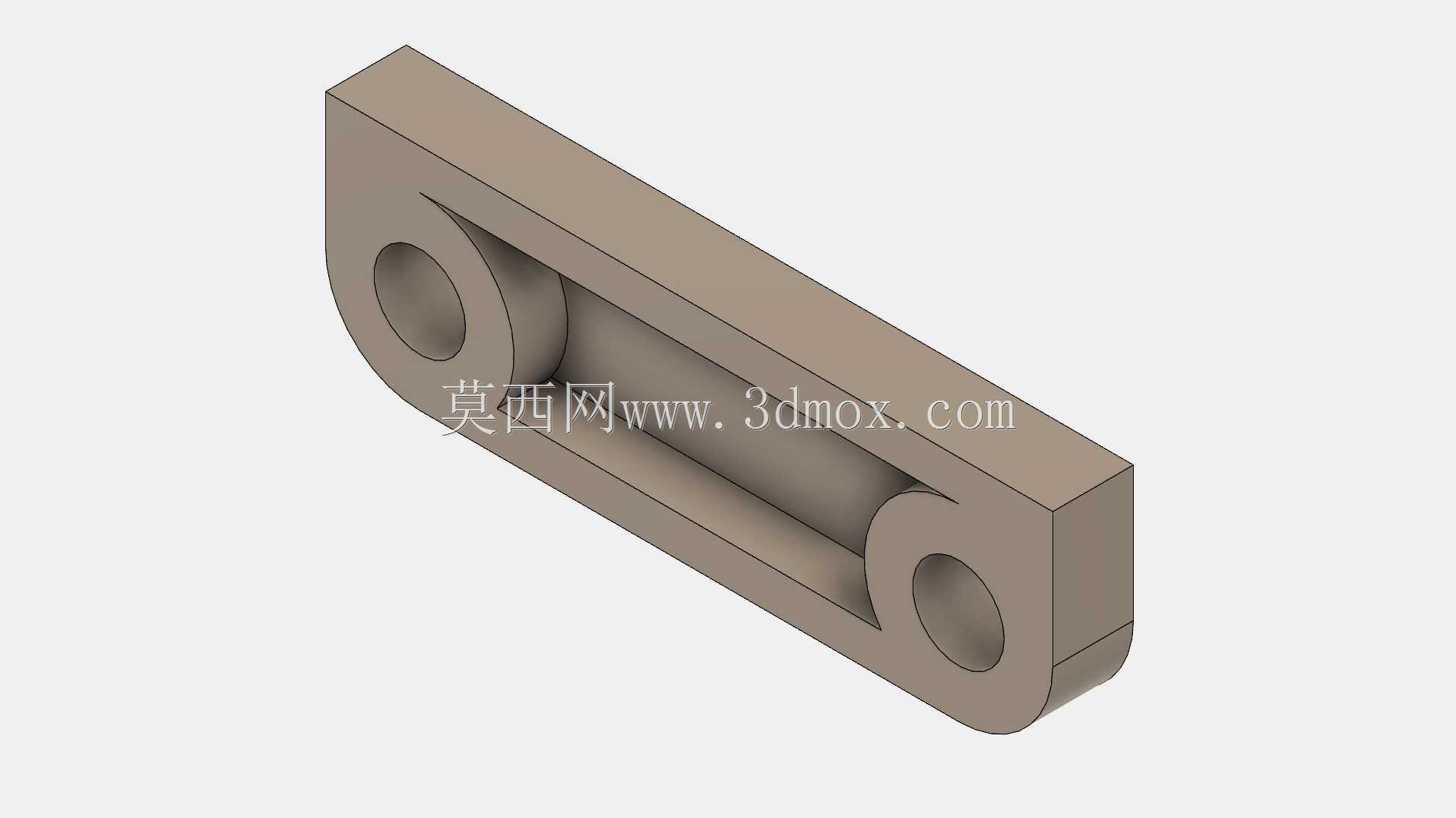

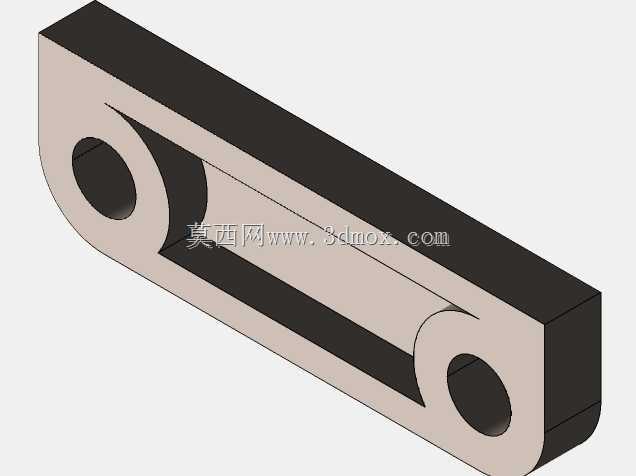

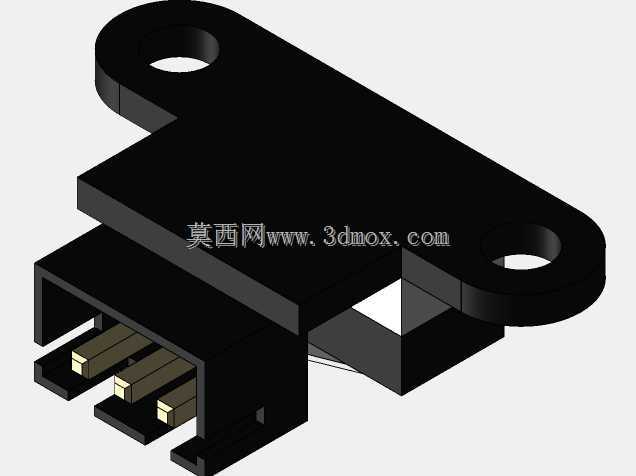

　　配套的安装支架是针对这类微动开关的使用痛点设计的，很多场景里直接将微动开关焊接在PCB板上时，焊接引脚的承力能力有限，设备运行过程中的振动、被检测部件的反复碰撞很容易导致引脚脱焊、PCB板焊点开裂，甚至让开关本体出现偏移，导致触发位置出现偏差。这款支架采用钣金折弯成型，两侧预留了标准的圆形安装孔，可以直接通过螺丝固定在设备的安装基面或者型材机架上，支架承托住开关本体的底部，将碰撞产生的冲击力直接传递到设备机架上，避免焊点直接承受冲击载荷，同时支架上预留的插接式接线位可以直接对接标准的杜邦接线端子，不需要额外焊接导线，接线效率更高，也能避免焊接过程中高温损坏开关内部的触点结构。

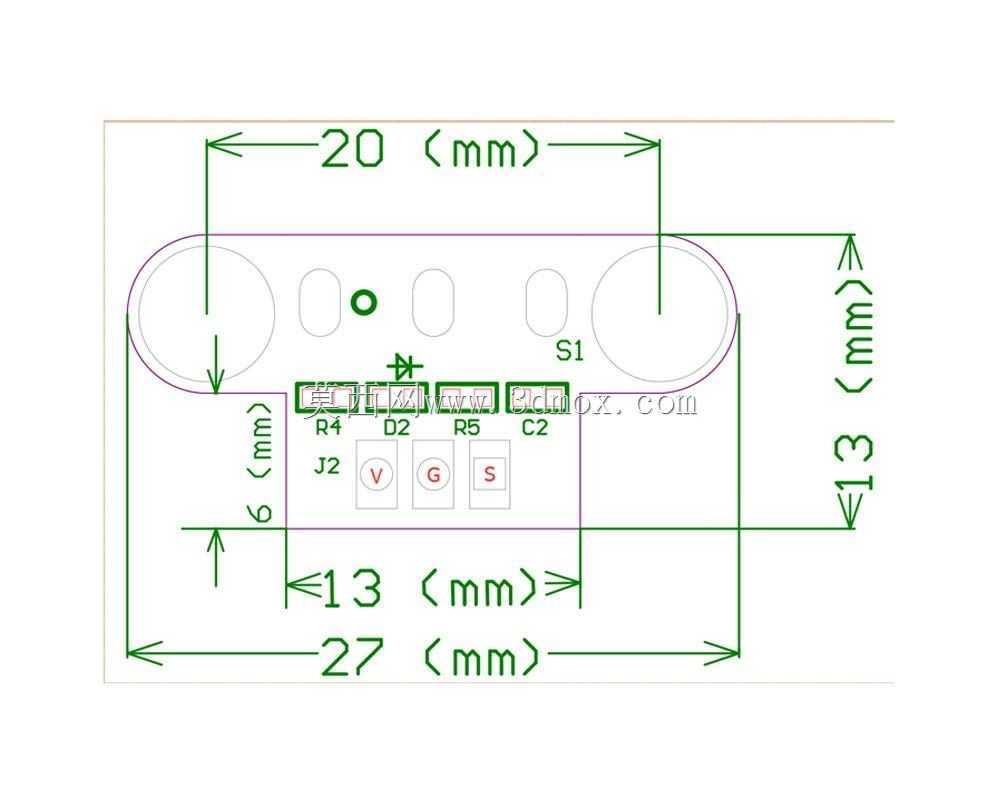

　　从安装边界来看，这款开关整体的安装孔位间距、摆杆抬起的最高高度、下压后的最低高度都经过精确校核，安装时只需要保证滚轮摆杆的接触方向与被检测部件的运动方向垂直，就能获得最稳定的触发效果，安装基面的平面度不需要过高要求，普通的型材安装面、钣金安装面都能满足安装需求，不需要额外加工定位沉台。开关的触发力度经过匹配，既不会因为触发力度过大导致被检测的运动部件出现卡滞，也不会因为力度过小在设备振动时出现误触发，内部触点的接触电阻稳定，长期通断小电流信号也不会出现触点氧化、接触不良的问题。

　　在实际选型使用时，需要注意被检测部件的运动速度不能超过开关的额定响应速度，高速运动的部件直接撞击摆杆可能会导致摆杆变形、内部触点损坏，如果是高速运动的工位，需要搭配缓冲挡块先完成减速，再触发开关。同时安装时要预留出摆杆的超程余量，不能让摆杆被压到极限位置，长期处于超程受压状态会加速内部弹片的疲劳，缩短开关的使用寿命，合理设置触发位置，让摆杆下压到额定触发行程后就停止被检测部件的运动，既能保证信号可靠触发，也能延长开关的使用周期。这类开关的接线通常分为常开、常闭两组触点，设计电路时可以根据安全逻辑选择对应的触点类型，比如设备的超程保护通常选用常闭触点，当线路出现断线故障时也能触发停机信号，提升设备的安全冗余。
