环形分拣输送线配套机械臂检测工作站

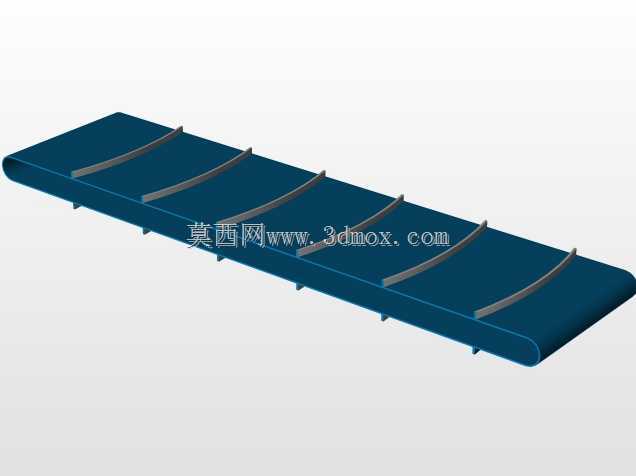

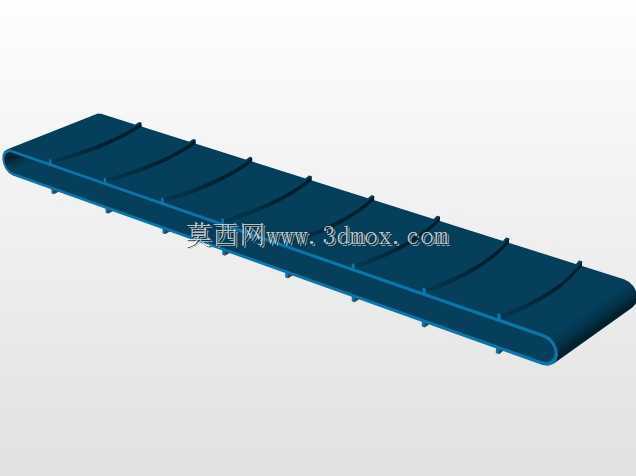

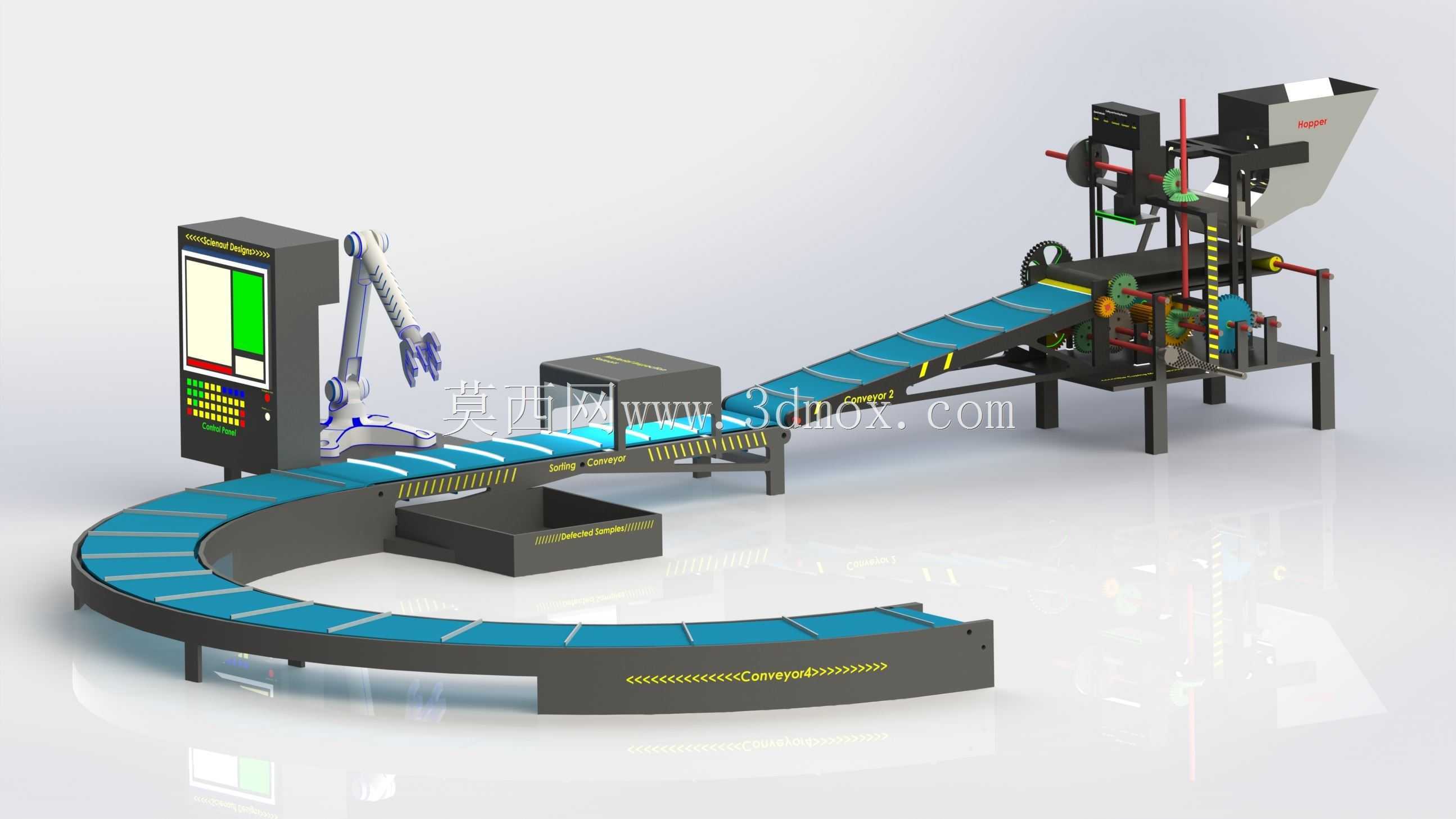

　　这套环形分拣输送工作站，核心适配电商仓储、小件工业零件加工后段分拣、成品包装分流等场景，在实际产线布局中，环形段的设计主要是为了在有限的车间占地范围内，拉长物料输送路径，给视觉检测、人工复核、扫码核验等工序留出足够的操作工位空间，避免直线输送线过长导致的车间动线割裂问题。从结构组成来看，整套设备包含90度转弯环形皮带输送段、直线爬坡输送段、末端料仓进料机构、配套多轴机械臂、带操作面板的检测控制柜，以及线体旁的物料暂存工位。线体的皮带采用蓝色防滑PVC材质，表面做了横向防滑条处理，针对重量在5kg以内的盒装、袋装小件物料，输送过程中不会出现侧滑偏移，转弯段的托辊采用密排小直径锥形托辊，保证皮带在转弯过程中受力均匀，不会出现跑偏、撒料的问题，线体侧边的黄色导向条高度为30mm，刚好能挡住常规小件物料的侧边，避免物料在转弯离心力作用下甩出输送面。

　　设计这套结构的时候，首先考虑的是安装边界的适配性，整套设备的环形段外沿转弯半径为1800mm，内沿转弯半径为800mm，直线爬坡段的水平投影长度为2200mm，爬坡角度设置为15度，这个角度是经过反复验证的，既可以保证物料在爬坡过程中不滑落，又能尽可能压缩线体的整体占地长度，整套设备落地安装时，需要预留的横向安装宽度为3200mm，纵向安装长度为4500mm，线体支脚采用可调节脚杯，调节行程为±50mm，可以适配车间地面±30mm以内的平整度误差，不需要额外做地面预埋处理，安装时只需要按照线体分段的定位孔对齐拼接，接好主电源和气源就可以完成初步调试。

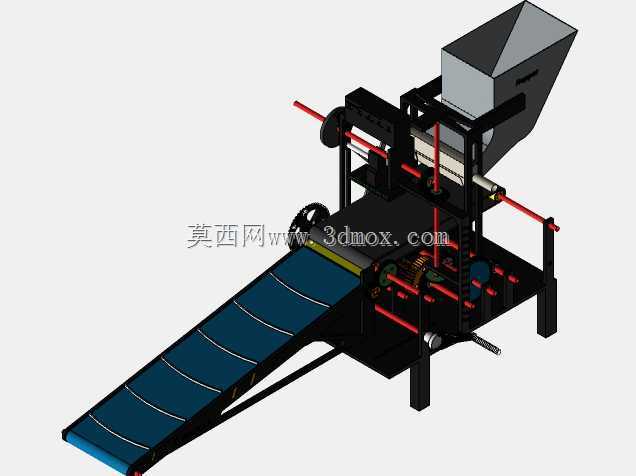

　　末端的进料料仓采用倾斜式落料结构，内部做了导流板设计，物料从料仓落入爬坡段皮带时，会顺着导流板整齐排列在皮带中间位置，不会出现堆叠、卡料的问题，料仓的出料口高度可以根据物料的厚度做上下调节，调节范围在50mm到200mm之间，可以适配不同厚度的盒装、袋装物料。线体配套的多轴机械臂安装在环形段的入口位置，机械臂的工作半径覆盖了环形段前1200mm的输送范围，主要作用是将检测不合格的物料从输送线上抓取到旁边的不良品暂存箱，也可以根据产线需求，配合视觉系统完成物料的姿态调整、扫码核验等操作，机械臂的安装底座采用加厚钢板焊接结构，和线体支架做了硬连接，避免机械臂运行时的震动传递到输送线导致皮带跑偏。

　　旁边的检测控制柜集成了整套线体的控制单元，操作面板上设置了启动、停止、急停、速度调节按钮，还有状态指示灯和显示屏，可以实时显示线体的运行速度、物料计数、故障报警信息，控制柜的安装位置距离线体侧边预留了800mm的操作通道，方便操作人员日常调试和故障排查。线体的驱动电机安装在爬坡段的顶端位置，采用减速电机直驱主动辊的结构，传动效率更高，维护也更方便，线体的运行速度可以在0.2m/s到1.2m/s之间无级调节，根据不同的分拣节拍需求调整速度，比如在电商大促期间分拣节拍要求高的时候，可以把速度调到1m/s，配合后端的分拣格口完成每小时1200件以上的分拣量，在精密零件检测场景下，可以把速度降到0.3m/s，给检测工序留出足够的识别时间。

　　在实际使用过程中，这套环形输送结构相比传统的直线输送分拣线，占地空间可以减少40%左右，因为环形的布局可以把上料、检测、分拣、暂存等工序集中在一个环形区域内，操作人员只需要站在环形线的内侧就可以完成所有工位的操作，不需要长距离走动，降低了操作人员的劳动强度。线体的支架采用4040标准铝型材拼接而成，所有的连接部位都采用标准紧固件，不需要焊接，后续如果产线需要调整布局，可以快速拆解重组，不需要重新切割焊接型材，灵活性很强。皮带的张紧机构设置在每个分段线体的两端，采用螺杆调节结构，张紧行程为100mm，当皮带运行一段时间出现松弛拉长的情况时，只需要调节两端的张紧螺杆就可以完成皮带张紧，不需要拆卸线体结构，维护难度很低。

　　另外，线体的爬坡段两侧设置了透明亚克力防护板，高度为200mm，既可以防止物料从爬坡段滑落，又不会遮挡操作人员观察物料输送状态的视线，防护板采用快拆螺丝固定，当需要清理皮带或者更换皮带的时候，只需要拧下快拆螺丝就可以取下防护板，操作非常方便。线体的底部还预留了线槽安装位，所有的电源线、信号线都可以藏在线槽内部，不会出现线缆外露杂乱的问题，也避免了车间作业时线缆被剐蹭导致的故障。整套设备的结构设计没有复杂的定制化零件，90%以上的零部件都是标准工业件，后续维护更换配件的时候不需要单独定制，采购周期短，维护成本低，非常适合中小批量生产的车间、仓储分拣场景使用。
