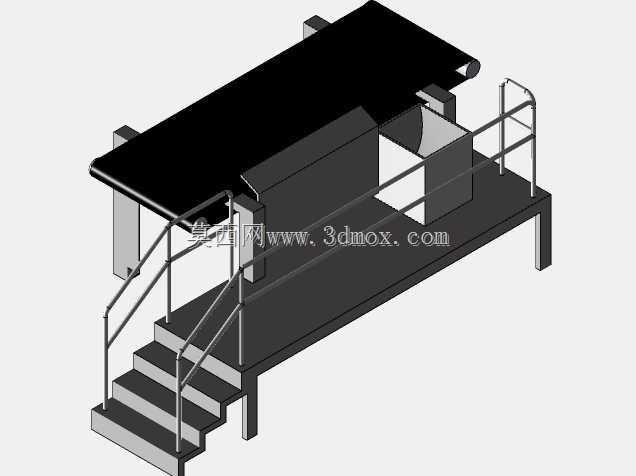

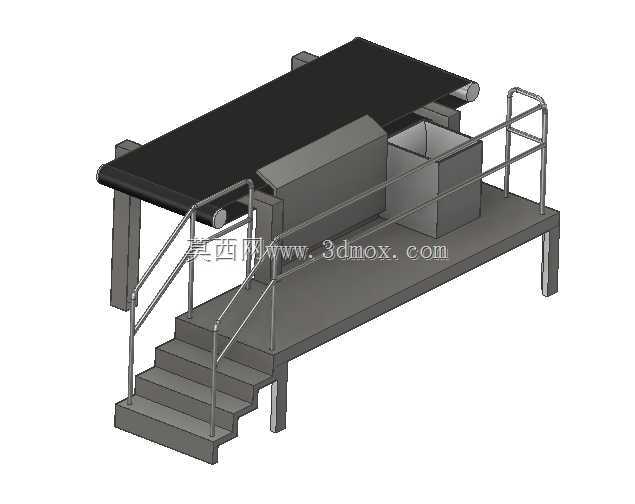

带操作平台的皮带式分拣输送设备

　　在电商仓储、快递分拨、机场行李处理、生产制造线物料分流等场景中，这类带操作平台的皮带分拣输送设备是衔接物料输送与人工分拣工位的核心载体，区别于纯自动化的高速交叉带分拣机，这类设备更适配中小批量、多品类的柔性分拣需求，尤其适合SKU繁杂、分拣规则需要人工判断的作业场景，比如生鲜仓的货品分级、制造业零部件的工序分流、快递网点的到件初分环节。设备主体采用平皮带作为输送载体，皮带运行速度可根据分拣作业强度调整，常规作业区间带速控制在0.2m/s到0.8m/s之间，既保证物料输送效率，又给分拣操作人员留足判断和取放物料的反应时间，皮带下方设置承托辊组，避免重载物料输送时皮带下凹跑偏，两端的主从动辊采用腰鼓形设计，具备自动纠偏能力，

　　减少日常运维的调整频次。设备一侧集成了钢制操作平台与步梯，平台高度与皮带输送面的高度差控制在200mm到300mm之间，符合人工站立作业的人体工程学要求，操作人员站在平台上无需过度弯腰或抬臂即可完成皮带上物料的分拣取放，平台周边设置双横杆防护栏，护栏高度1100mm，中间横杆高度550mm，满足工业作业平台的安全防护要求，步梯踏步采用防滑花纹钢板制作，踏步高度150mm、宽度250mm，搭配双侧扶手，方便操作人员上下平台，避免滑倒跌落风险。皮带输送段靠近操作平台的一侧预留了分拣下料口位置，可根据实际分拣格口数量配置对应的集料箱，物料经过操作人员判断后，可直接从皮带面拨入对应集料箱完成分流，集料箱采用敞口式设计，边缘做圆弧过渡处理，

　　避免物料投放时出现卡滞或刮损包装。从设计逻辑上看，这类设备优先考虑作业的实用性与运维便捷性，整体框架采用标准型钢焊接制作，支腿底部设置可调脚杯，可适应地面不平整的安装场景，调整范围在±50mm之间，安装时无需额外预埋地脚螺栓，只要地面承重满足每平米200kg以上的要求即可快速部署，设备整体宽度控制在1200mm左右，其中皮带宽度800mm，操作平台宽度400mm，整体长度可根据实际分拣工位数量灵活拼接，单段标准长度为3000mm，可多段串联延长输送距离，也可根据场地转弯需求搭配转角段实现环形或L型布局。设备的驱动单元布置在皮带输送段的端部下方，采用减速电机直连驱动辊的传动方式，传动效率高且结构紧凑，不会占用操作平台的作业空间，

　　驱动侧设置可拆卸的防护盖板，日常维护时只需拆开盖板即可完成皮带张紧调整、辊组润滑等操作，无需拆解主体框架。考虑到分拣作业中可能出现的小件物料掉落问题，皮带下方设置了倾斜的导料板，掉落的小件物料可顺着导料板滑到设备端部的收集槽，避免物料卡入辊组或掉落到设备底部难以清理。在实际选型应用中，这类设备可根据输送物料的单重调整框架壁厚与辊组间距，常规配置可承载单重10kg以内的物料，若需要输送更重的工业零部件，可加密承托辊组间距、加厚皮带层数、增大驱动电机功率来适配。设备的操作平台可根据作业需求单侧或双侧布置，双侧布置时可同时安排两排分拣人员作业，单位时间分拣效率可提升一倍，适合日处理量在5000到20000件的中型分拨场景。相较于大型自动化分拣系统动辄百万级的投入，这类带操作平台的分拣输送机部署成本低、安装周期短、对场地要求低，且可根据业务变化灵活调整布局，是中小规模分拣作业场景中性价比极高的设备选择，建模过程中对型钢框架的焊接节点、防护栏的安装位置、步梯的倾斜角度、皮带辊组的装配关系都做了1:1还原，可直接用于方案展示、结构校核或生产出图参考。
