便携双筒观测望远镜结构设计

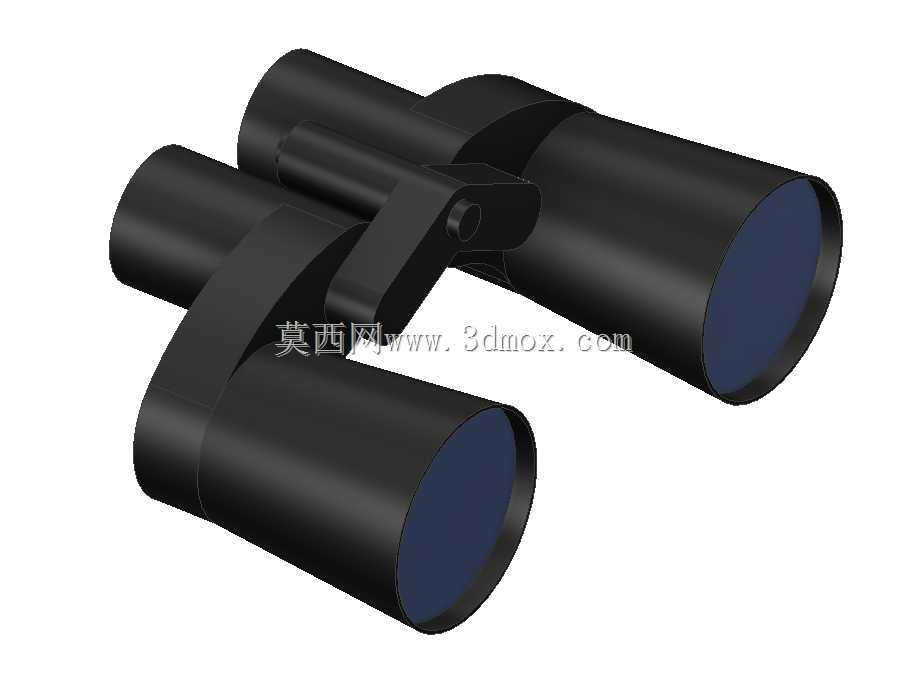

　　这款双筒望远结构的设计，最初是面向户外远距离目视观测场景做的方案，日常徒步观鸟、野外地形勘察、赛事远距离观赛这类场景里，使用者对设备的握持手感、瞳距适配范围、观测稳定性都有很实际的要求，设计过程里没有做冗余的装饰结构，所有曲面和连接结构都围绕实际使用的受力和操作逻辑排布。从结构逻辑上看，中间的铰接架是整个产品的核心连接部件，两个镜筒通过铰接轴实现相对转动，用来适配不同使用者的瞳距差异，设计时给铰接位置预留了足够的阻尼扭矩，调整到适配瞳距后不会自行松脱移位，避免观测过程中光轴偏移带来的视疲劳。镜筒主体采用等径圆筒分段式结构，物镜端的筒径略大于目镜端，一方面是给大口径物镜留出足够的安装空间，保证通光量满足弱光环境下的观测需求，

　　另一方面圆筒结构本身的抗扭刚性更好，日常携带过程中受到挤压、磕碰时，不容易发生形变导致内部镜片光轴错位，比异形壳体的结构稳定性更有优势。镜身外侧的握持区域做了微弧收腰处理，和手掌自然握持的弧度匹配，单手握持时重心落在掌心位置，长时间举持观测不会因为重心偏移带来额外的肌肉负担，两个镜筒的重量配平做了对称处理，中间铰接位置刚好是整个设备的重心点，挂在颈带上时不会出现一侧歪斜的情况。从安装边界来看，整个结构收拢状态下的外形轮廓没有突出的尖锐棱角，所有连接位置的外角都做了圆角过渡，放入背包或者便携收纳包时不会勾刮织物，也不会因为磕碰造成边角崩裂。物镜端预留了镜片压圈的安装槽位，压圈采用螺纹旋合的方式固定物镜镜片，

　　装配时可以通过调整螺纹旋入深度来微调镜片的轴向位置，保证成像焦面的精度，目镜端同样预留了视度调节的滑动行程空间，适配不同视力情况的使用者，不需要佩戴眼镜也能获得清晰的观测视野。中间的调焦连接结构做了隐藏式走线/传动的空腔，调焦手轮的操作力设计在单指可轻松拨动的区间，转动过程没有虚位，调焦行程覆盖最近观测距离到无穷远的全程范围，近距离观测小型目标时也能合焦清晰。结构材质选择上，镜筒主体采用轻量化的硬质材质，在保证结构刚性的前提下尽可能降低整体重量，长时间携带不会有明显的负重感，铰接轴位置采用耐磨材质衬套，经过上千次瞳距调整转动也不会出现松旷间隙，保证光轴的一致性。实际使用场景里，这类双筒结构不需要额外的支撑设备，

　　靠双手握持就能完成稳定观测，相比单筒结构的观测舒适度更高，双目观测的立体感更强，长时间使用不容易产生视觉疲劳。设计过程中特意规避了多余的凸起结构，所有操作部件都布置在手指自然触碰的范围内，握持时不需要大幅度调整手型就能完成瞳距调整、调焦这些操作，户外低温环境戴薄手套操作也不会出现卡滞或者按不到位的情况。镜筒内壁预留了消光螺纹的加工位置，装配时可以配合消光绒减少内部杂光反射，避免观测强光场景时出现眩光影响成像清晰度，物镜和目镜的安装端面都做了同轴度公差约束，保证两个镜筒的光轴平行度符合目视观测的精度要求，不会出现重影、视场偏移的问题。整个结构的拆分件数量控制在合理范围，没有做过多的细碎零件，生产装配时的工序更简单，后期维护清理也更方便，日常使用时沾染的灰尘、水渍可以直接擦拭外表面，不需要担心缝隙残留脏污难以清理。
