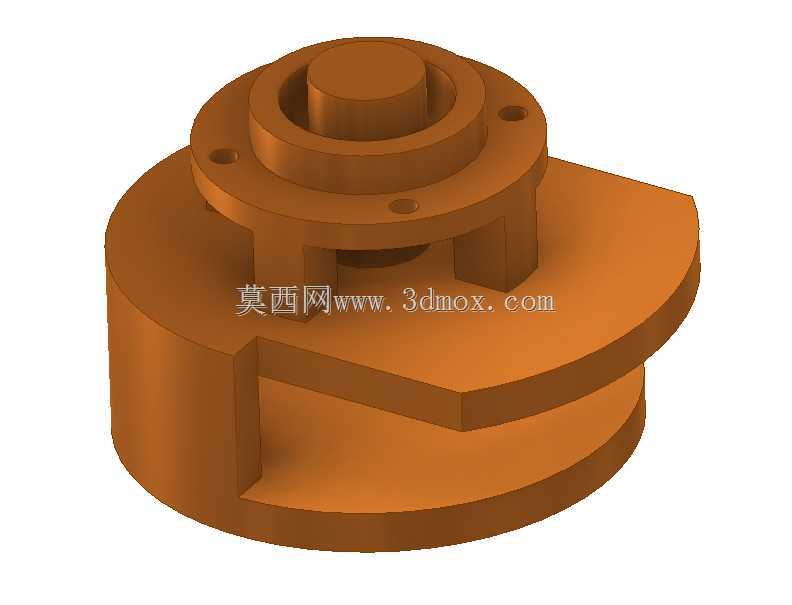

带偏心凸台结构的法兰式站台连接座

　　这类带偏心凸台的法兰式连接座，常见于站台类设备的端部定位与动力衔接工位，主要承担轴系端部的支撑、周向定位以及相邻部件的扭矩传递作用，区别于常规同轴法兰座，其下半部分的偏心弧形凸台结构，是为了适配站台设备在特定转角范围内的限位需求，避免部件转动过程中与周边护板、走线架发生干涉。从结构设计逻辑来看，上部的同轴凸台分为三层阶梯结构，最内层的圆柱凸台用于嵌入配套轴件的中心定位孔，保证轴系与座体的同轴度公差控制在0.02mm以内，中间层的环形凸台用于贴合轴承内圈端面，承担轴系转动时传递的轴向载荷，最外层的法兰盘上均匀分布3个安装通孔，孔位采用锪平处理，保证螺栓安装后头部不会突出法兰端面，避免与相邻转动部件发生刮蹭。下部的偏心结构并非随意设计，

　　其弧形轮廓的偏心距是根据站台翻板的最大转动角度计算得出，当配套的凸轮结构随轴转动时，偏心凸台的侧壁可以作为硬限位，在转动到极限位置时承接冲击载荷，避免动力部件过载损坏，同时偏心结构下方的环形卡槽，用于嵌入防尘密封圈，阻挡站台区域的灰尘、碎屑进入座体内部的轴承配合腔，延长转动副的维护周期。从安装边界来看，座体总高度控制在适配站台夹层的安装空间内，法兰盘的外径小于安装位的预留沉孔尺寸，下部偏心结构的最大回转半径经过校核，在全行程转动时与周边结构的最小间隙保留3mm以上，既不会出现运动卡滞，也不会因为间隙过大导致杂物容易嵌入配合缝隙。上部的三个安装孔采用不等分？不，是均匀分布在法兰盘的螺栓分布圆上，分布圆直径匹配标准M6螺栓的安装间距，

　　安装时可以直接采用标准内六角螺栓固定，不需要额外加工定制连接件。座体中心的盲孔深度经过优化，既可以保证轴件插入后的定位长度足够，不会出现轴系晃动，也不会因为孔深过大导致座体底部壁厚不足，降低整体结构强度，孔内壁的粗糙度要求控制在Ra1.6，与轴件的配合采用间隙配合，方便装配时的快速对位，同时避免配合过紧导致后期拆卸维护困难。在实际工况中，这类连接座多用于站台的翻板驱动端、安全门的转轴定位端，承受的载荷以低频冲击载荷为主，因此在结构设计时，在法兰盘与下部偏心结构的衔接位置做了圆角过渡处理，避免应力集中导致的根部断裂问题，圆角半径根据壁厚比例设置为R3，既不会因为圆角过大影响相邻部件的安装空间，也能有效分散应力。

　　偏心凸台的侧面做了平面铣削处理，该平面用于安装行程触发块，当部件转动到预设位置时，平面上安装的触发块会触碰限位开关，给出到位信号，实现设备的自动化位置检测，不需要额外加装独立的安装支架，减少了整体装配的零件数量。下部环形卡槽的截面为标准矩形，适配直径2mm的O型密封圈，卡槽的槽宽比密封圈线径大0.2mm，槽深比线径小0.5mm，保证密封圈安装后有足够的压缩量，实现IP54级别的防尘效果，适配站台区域多粉尘、偶尔有清洁水溅的使用环境。从建模逻辑来看，整个零件采用回转特征加拉伸切除的方式构建，先绘制下部主体的回转轮廓，生成基础座体，再拉伸生成上部的三层同轴凸台，之后拉伸切除出法兰盘上的安装孔，再通过偏心草图拉伸生成凸台的限位轮廓，最后切除出中心定位孔、下部密封卡槽以及各位置的过渡圆角，建模过程中所有特征的草图都采用全约束，避免后续参数修改时出现特征报错，关键配合尺寸都设置了独立的参数变量，方便根据不同站台的安装空间调整尺寸参数，不需要重新绘制整个模型。
