振动器配套防护安装固定壳体结构

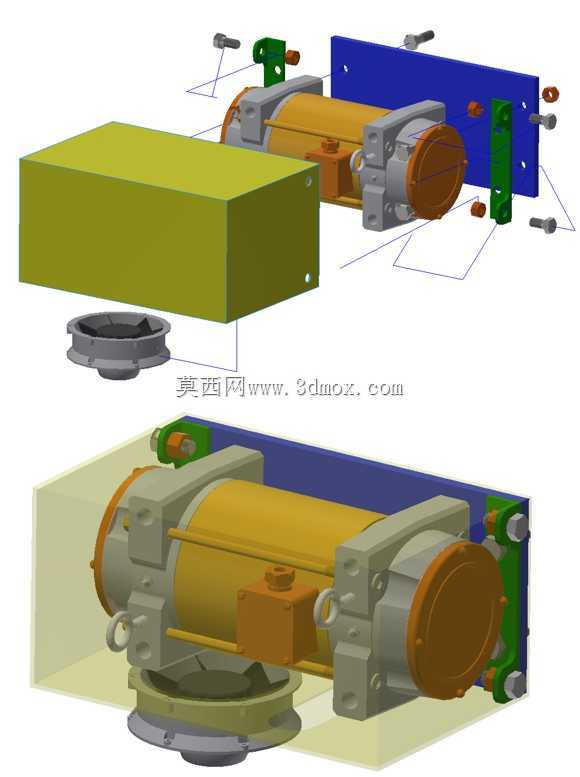

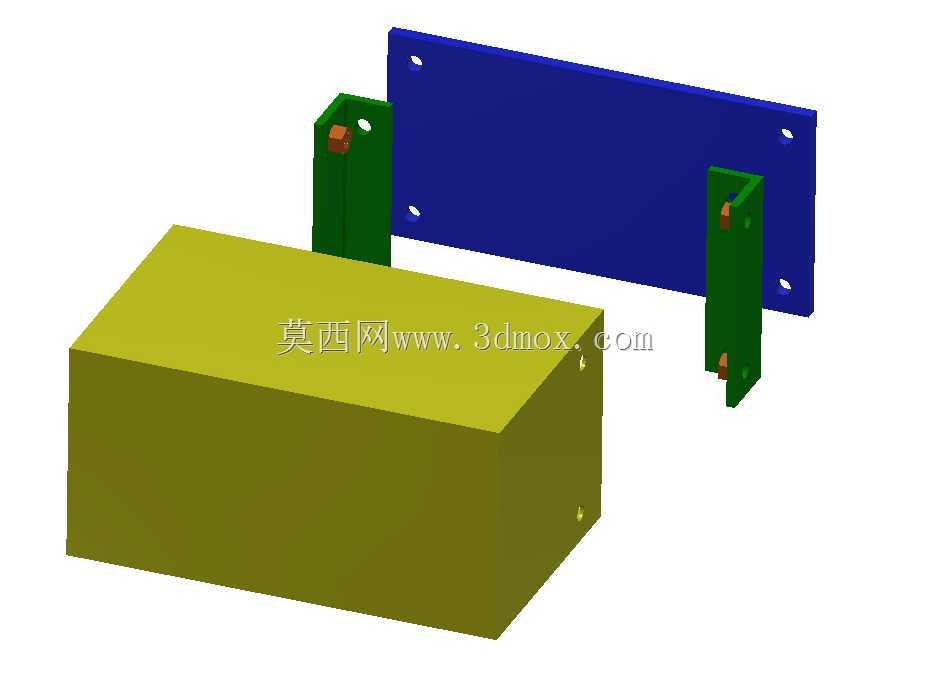

　　在工业振动设备的配套结构设计中，这类防护壳体的核心作用是为内置振动发生单元提供物理防护与安装基准，常见于物料筛分、料仓破拱、小型振动给料等工况场景，避免振动单元直接暴露在粉尘、飞溅碎屑或是意外磕碰的生产环境中，同时承担振动单元与设备主体的连接定位功能。从结构组成来看，整套防护结构包含主壳体与两侧安装支架两个部分，主壳体采用长方体盒型结构，内部空腔完全匹配振动单元的外形轮廓，侧壁预留的安装孔位对应振动单元的固定点位，装配时可通过紧固件将振动单元牢牢锁固在壳体内腔，避免设备运行过程中振动单元出现移位、松脱的问题。两侧的L型安装支架采用折弯成型结构，支架立面与主壳体侧面的安装孔位一一对应，支架平面则预留与设备主体连接的固定孔，

　　这种分体式支架设计可以适配不同安装面的公差要求，当设备安装面存在小幅平面度误差时，可通过调整支架的锁紧顺序来补偿安装偏差，降低现场安装的适配难度。设计过程中首先要明确振动单元的实际运行振幅与振动频率，壳体与振动单元之间需要预留合理的间隙，避免振动传递过程中壳体内壁与振动单元发生刚性碰撞，同时壳体壁厚的选择要兼顾结构强度与振动传递特性，壁厚过薄会导致壳体在长期振动下出现焊缝开裂、板材疲劳变形的问题，壁厚过厚则会额外增加振动负载，削弱振动单元的有效输出功率。安装边界方面，两侧支架的孔位间距需要匹配常用工业设备的安装梁尺寸，支架的折弯高度要保证主壳体与安装面之间留出足够的走线空间，方便振动单元的供电线缆从壳体侧面引出，

　　避免线缆被挤压在安装面与壳体之间造成绝缘层破损。主壳体的边角位置做了小尺寸倒角处理，既可以避免装配过程中尖锐边角划伤操作人员，也能减少应力集中点，提升壳体长期受振的结构寿命。在实际工况应用中，这类防护壳体不仅能阻挡生产环境中的粉尘、水汽侵入振动单元内部，延长振动单元的维护周期，还能通过自身的结构约束让振动方向保持稳定，避免振动单元运行时出现横向摆振，保证振动力沿预设方向传递。设计时还需要考虑装配的便捷性，主壳体的开口方向与支架的安装方向做了适配，现场装配时可以先将振动单元固定在壳体内，完成线缆接线后再将两侧支架与壳体、设备主体依次锁紧，不需要复杂的专用工装，普通运维人员借助常规扳手即可完成拆装作业。针对不同的使用场景，

　　壳体表面可根据需求做镀锌、喷塑等表面处理，提升耐腐蚀性能，适配潮湿、多粉尘的恶劣生产环境，支架上的安装孔采用长圆孔与圆孔组合的形式，长圆孔方向预留了一定的位置调整余量，方便现场安装时对位调整，降低孔位加工误差带来的安装难度。整套结构没有多余的冗余设计，所有结构特征都服务于防护、固定、安装三个核心功能，在满足结构强度要求的前提下尽可能控制整体重量，减少不必要的材料消耗，同时兼顾加工工艺性，主壳体采用板材折弯焊接成型，支架采用标准钣金折弯工艺即可加工，不需要复杂的机加工工序，加工成本可控，适合批量配套生产。
