带圆柱轴段铰接式安装连接支座结构

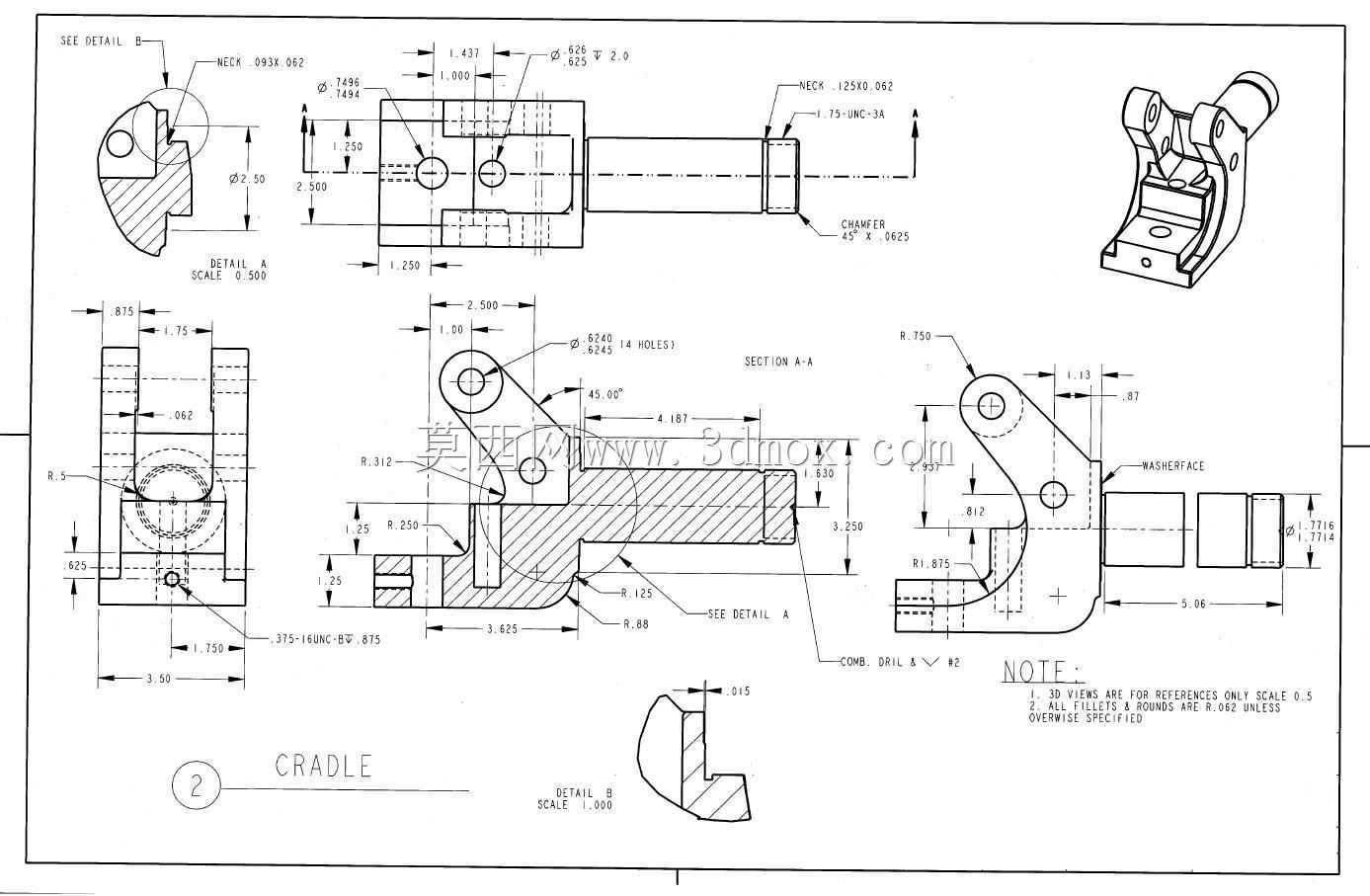

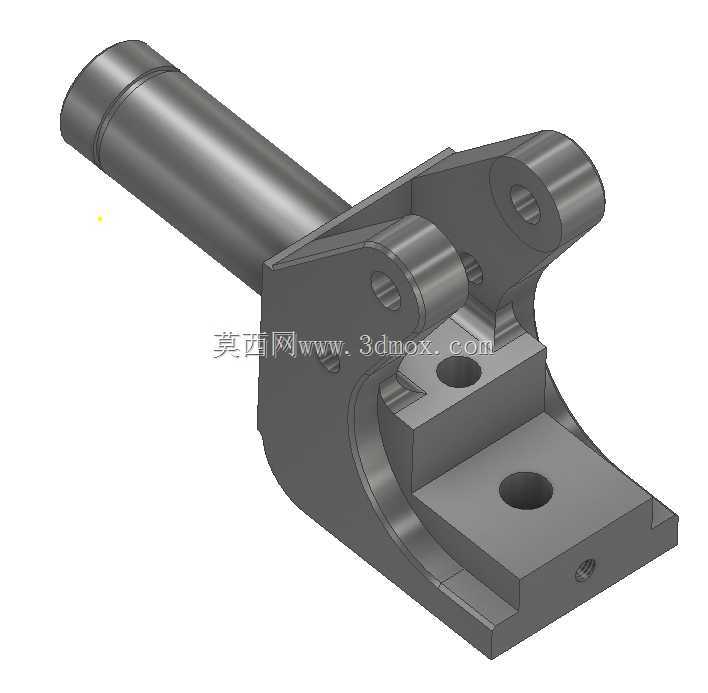

　　该类带圆柱轴段的铰接支座，多应用在需要实现小角度摆动传动的机械结构中，常见于轻工自动化生产线的摆臂连接端、小型工程机械的操纵连杆铰接位、非标设备的可调支撑节点处，核心作用是实现两个构件之间的铰接传动，同时承担径向与轴向的复合载荷，保证摆动过程中无卡滞、无过量窜动。从结构功能来看，左侧延伸的长圆柱轴段为装配定位轴，可直接穿入对应构件的安装孔内，轴段表面的环形槽可用于安装轴用挡圈或者密封件，实现轴向限位与防尘密封，避免作业过程中粉尘、切削液进入铰接配合面造成磨损。支座主体的铰接端设置了两组同轴的销孔，用于穿装铰接销轴，销孔的同轴度公差控制在IT7级以内，保证销轴装配后转动顺滑，不会出现别劲卡滞的问题；销孔外侧的凸台结构做了加厚处理，

　　可分散销轴传递的集中载荷，避免长期交变载荷下出现孔口开裂的问题。底部的安装基面设置了两个沉头安装孔与一个螺纹工艺孔，沉头孔用于穿装内六角螺栓将支座固定在设备基座上，沉孔深度可保证螺栓头完全沉入基面内，不会出现凸台影响安装平面度的问题；侧面的螺纹孔可用于安装润滑注油嘴，定期向铰接配合面注入润滑脂，降低转动副的磨损速率，延长构件使用寿命。设计过程中优先考虑了载荷传递路径的合理性，长轴段的载荷通过支座主体的弧形加强筋直接传递到底部安装基面，避免了结构直角处的应力集中，筋板的厚度根据常见工况下的弯曲应力计算取值，在保证结构刚度的前提下尽可能减少材料用量，降低构件整体重量。安装边界方面，长圆柱轴段的外径与配合孔采用H7/h6的间隙配合，

　　装配时可轻松穿入对应安装位，不需要额外修配；底部安装基面的平面度公差控制在0.02mm以内，安装时可与设备基座的安装面完全贴合，避免螺栓紧固后出现支座变形导致铰接销孔同轴度超标的问题；铰接销孔的孔径与标准圆柱销适配，用户可直接采购标准件完成装配，不需要单独定制销轴。实际使用中，这类支座可承受的径向载荷不低于12kN，铰接摆动角度范围在±15°以内，可满足多数中低速、低频次摆动的传动场景需求，结构上没有冗余的复杂特征，加工时可通过普通铣床、钻床完成大部分工序，铰接销孔可通过铰刀精加工保证精度，加工成本较低，适合批量生产应用。在装配调试环节，需要先将长轴段压入对应构件的安装孔内，确认轴段轴向定位到位后，再将底部基面与设备安装面对齐，拧紧紧固螺栓，最后穿装铰接销轴并加装开口销防松，首次装配时需要在铰接配合面涂抹足够的润滑脂，后续每运行300小时补充一次润滑即可保证结构稳定运行。
