浴室给排水集成水槽腔体结构设计

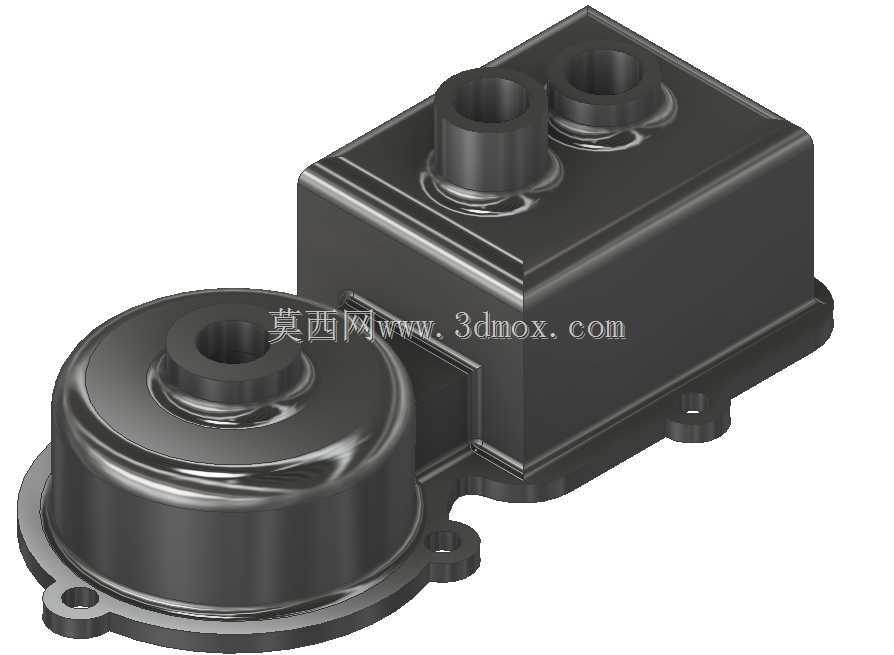

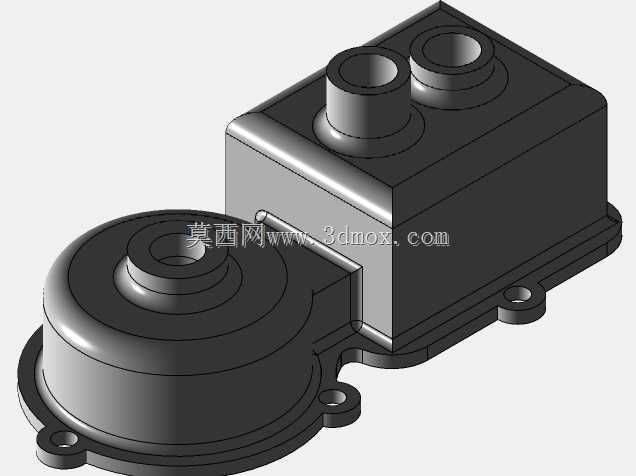

　　该结构件为卫浴场景下的给排水集成承载部件，主要应用于小户型浴室、集成卫浴单元的台盆下方给排水管路整合场景，替代传统分散布置的管路接头与固定支架，将进水接口、储水腔体、安装定位结构整合为单一整体部件，减少现场管路拼接的密封点位，降低卫浴空间狭小区域内管路排布的施工难度。从实际使用维度看，该部件承担台盆排水的暂存缓冲、进水支路的分流固定双重功能，上部两个凸起的圆柱接口为进水支路对接端，可分别对接冷热水供水管路，下部大直径圆盘腔体为排水缓冲腔，可承接台盆落水的瞬时大流量排水，避免管路瞬时通流不足导致的溢水问题，同时腔体的一体化结构可减少水流冲击产生的管路振动，降低卫浴空间的排水异响。设计阶段优先考虑了卫浴潮湿环境下的结构可靠性，

　　整体采用带圆角的厚壁腔体结构，所有转角位置均做了R3以上的圆弧过渡，避免应力集中导致的长期使用开裂问题，同时外壁无尖锐棱角，适配浴室狭小安装空间内的操作维护需求，避免安装维护过程中剐蹭施工人员。安装边界层面，部件底部延伸出带安装孔的法兰边，三个安装孔呈三角分布，可直接通过膨胀螺丝固定在浴室墙面的预埋安装位上，安装孔位预留了2mm的调节间隙，可适配墙面预埋位置的小幅施工偏差，无需现场二次扩孔；上部两个进水接口的中心距按照常规卫浴冷热水管的标准间距设置，可直接对接市面通用的波纹管接头，无需额外加装转接头；下部排水腔的中心轴线与台盆落水口的中心轴线重合度偏差控制在1mm以内，可直接对接标准口径的下水管，减少管路弯折导致的排水阻力增大问题。

　　结构细节上，腔体的壁厚按照1.5倍公称压力的承压要求设计，可承受供水管网的常规水压波动，不会出现长期承压变形问题；排水腔的内壁做了顺滑的导流斜面，可引导水流快速进入下水管路，避免腔体内积水残留导致的异味返溢问题；部件外侧的加强筋沿着腔体受力方向布置，既可以提升整体结构刚性，减少通水过程中的腔体形变，又不会额外占用过多安装空间，适配浴室柜内部的狭小安装空间。从建模逻辑看，该结构优先采用基础特征叠加的建模方式，先通过拉伸生成主体腔体的基础轮廓，再通过旋转切除生成内部的流道空腔，所有接口位置的密封面均做了0.1mm的凸台设计，可提升管路对接后的密封可靠性，安装孔位通过阵列特征生成，保证孔位的位置精度符合安装要求，

　　建模过程中所有特征均保留了参数化关联，可根据不同卫浴产品的接口尺寸需求快速调整接口直径、安装孔位间距等参数，适配不同规格的集成卫浴产品开发需求。实际选型适配过程中，该部件可直接替换传统的分散式管路支架与接头组合，减少装配环节的零件数量，单台浴室柜的管路装配时间可缩短40%左右，同时一体化结构的密封点位更少，长期使用的漏水风险远低于分散拼接的管路结构，适合批量应用于精装房、集成卫浴模块的标准化装配场景。
